西门子PLC 称重模块

2008年前的模块，订货号：7MH4601-1AA01；目前的替代产品为：7MH4950-1AA01

7MH4601-1AA01 文档手册地址：

SIWAREX U-称重组件-过程仪表及分析仪器-自动化系统-西门子官网技术文档资料下载中心

7MH4950-1AA01文档手册地址：

SIWAREX U 称重模块-称重组件-过程仪表及分析仪器-自动化系统-西门子官网技术文档资料下载中心

2008年以前的旧版调试软件下载地址：

SIWATOOL U调试软件（旧版）-称重组件-过程仪表及分析仪器-自动化系统-西门子官网技术文档资料下载中心

新手入门必备知识整理：

SIWAREX U新手必备-称重仪表SIWAREX静态称重-智能测量与分析-西门子下载中心常见问题大全

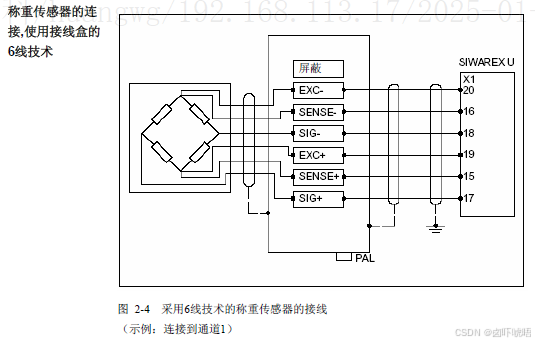

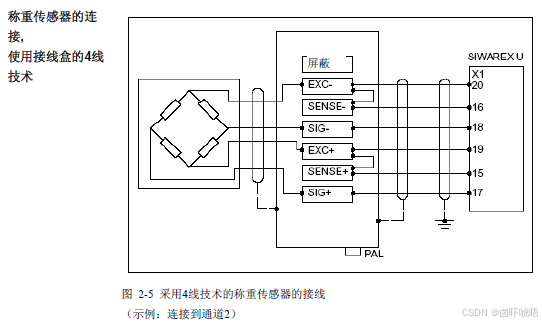

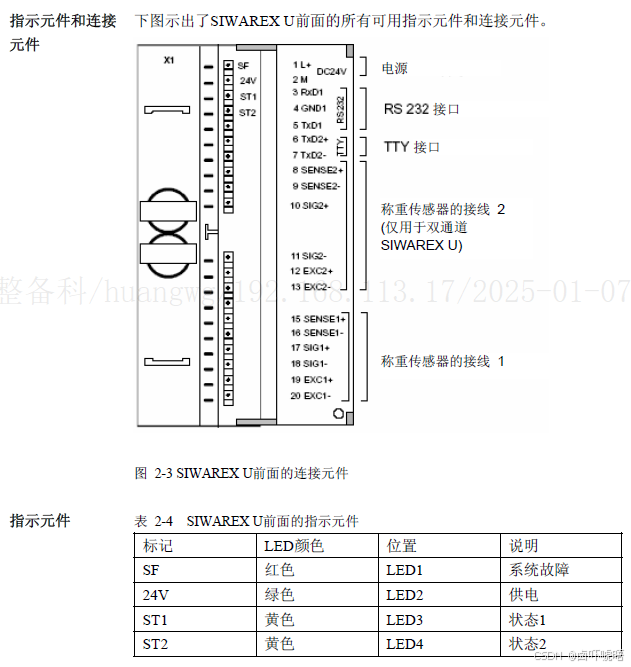

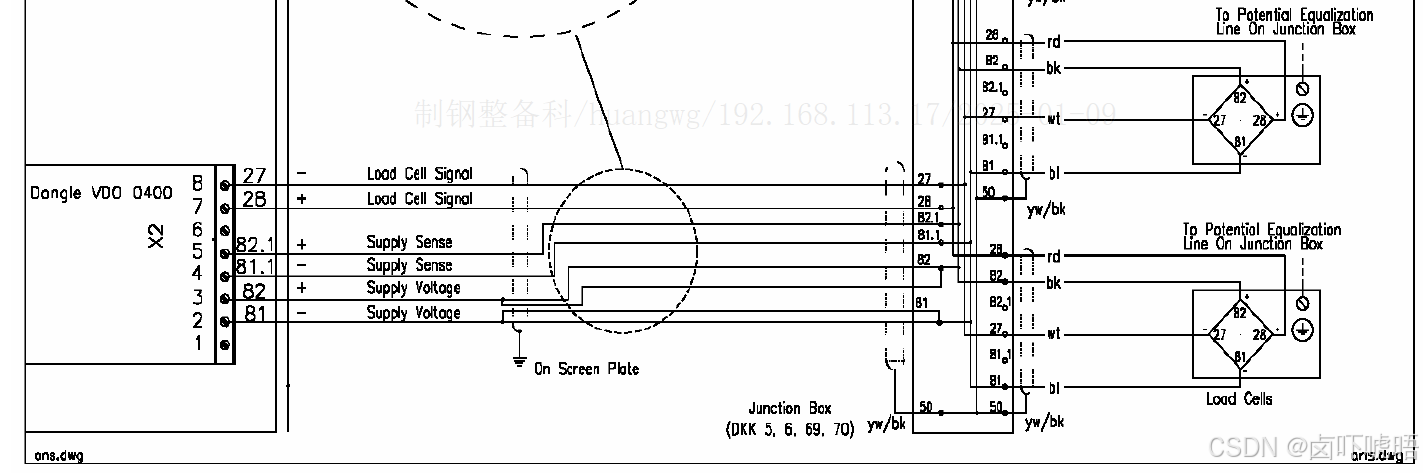

申克称重传感器 ：黑+ 蓝- 红sig+ 白sig-

------------------------------------- 我  -------- 是 -------- 分 -------- 割 -------- 线 -------------------------------

1、双击“SiWaTool”调试软件，打开调试工具；

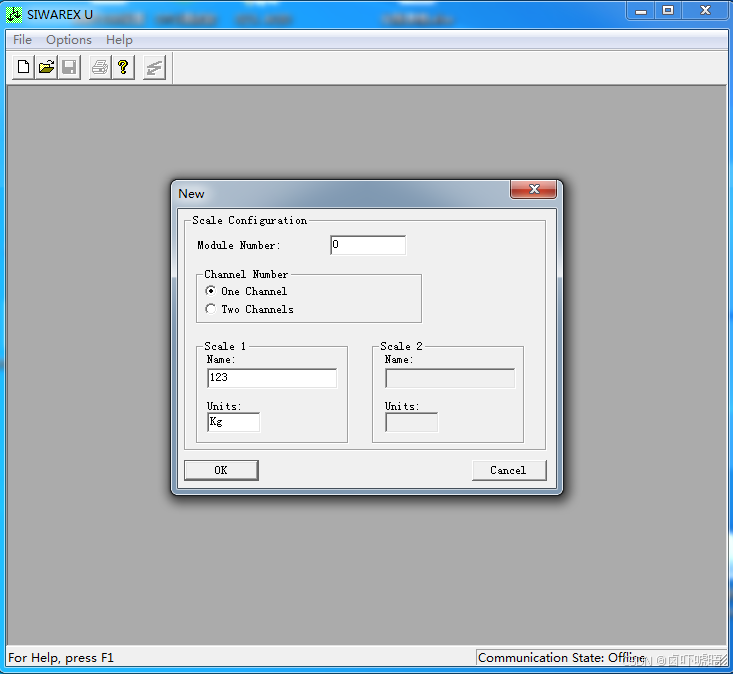

2、新建称，模块号码为0不改，选择单通道（跟据实际PLC卡来选择），输入通道名称和单位，数字0至15可以用作模块号。

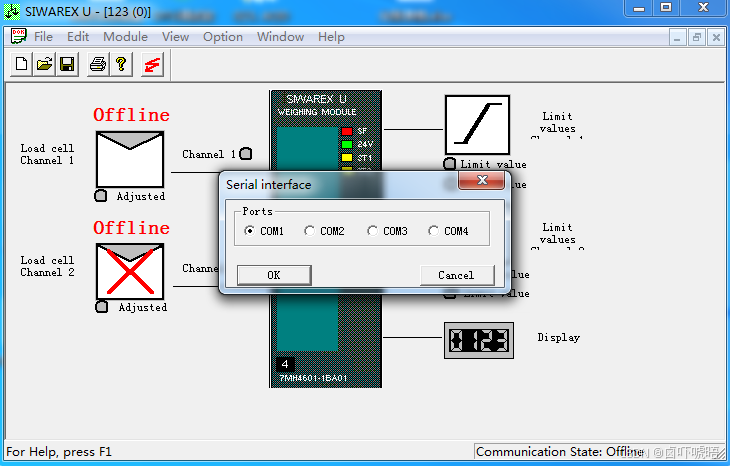

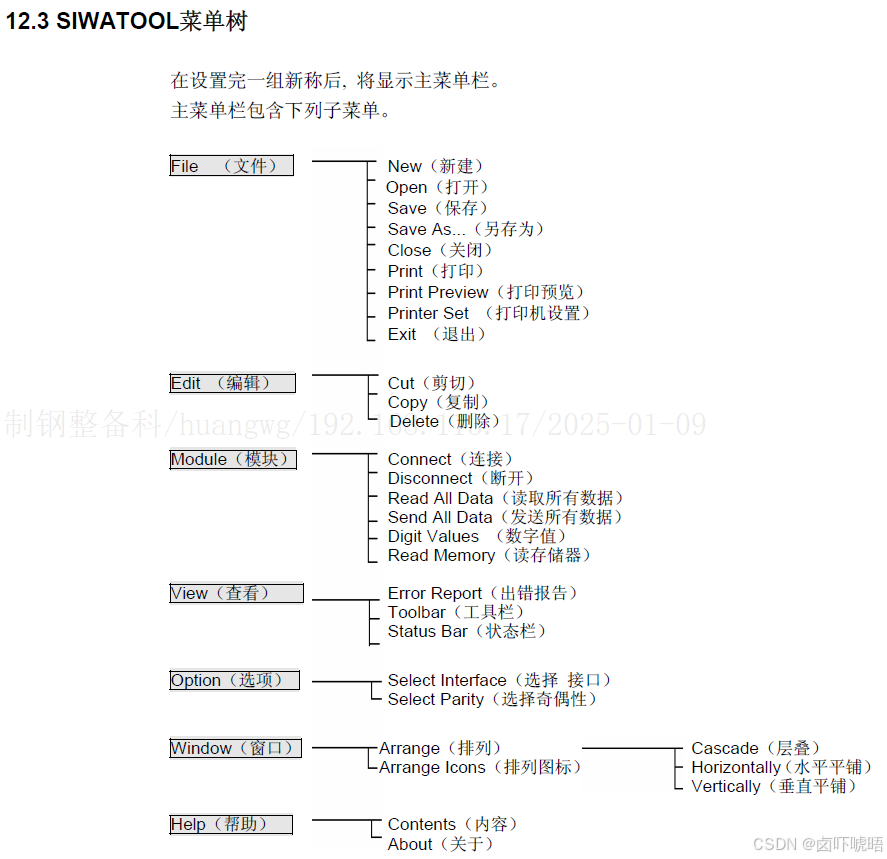

3、在启动SIWATOOL后, 必须通过菜单命令“Option > Select Interface”（ “选项 > 选择接口”）设定PC/PG上使用的串行接口（例如，COM1）。

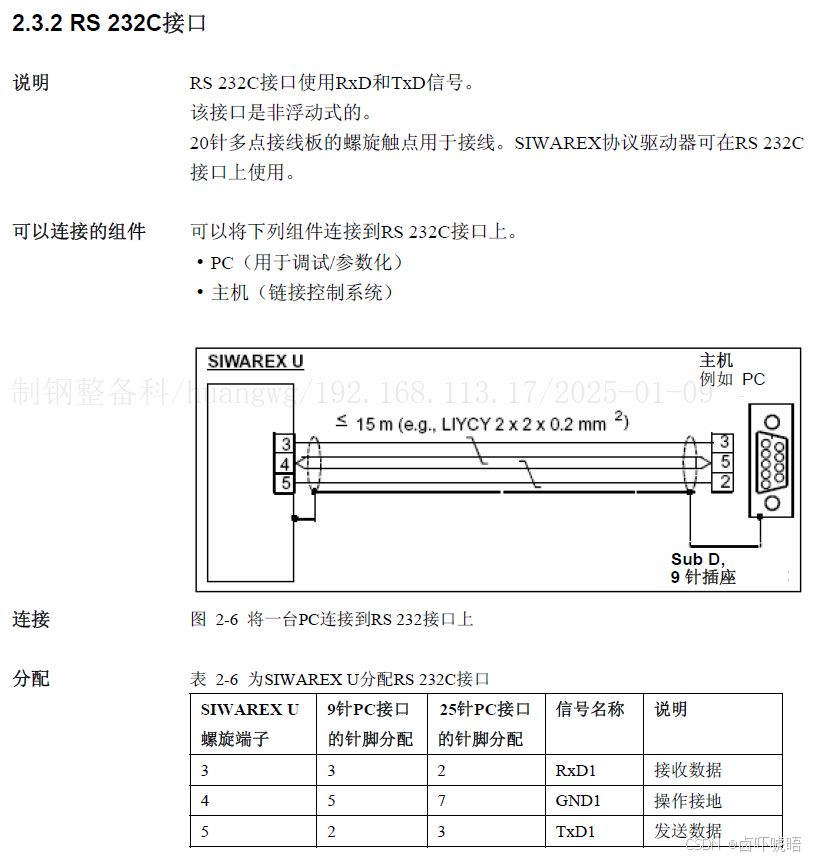

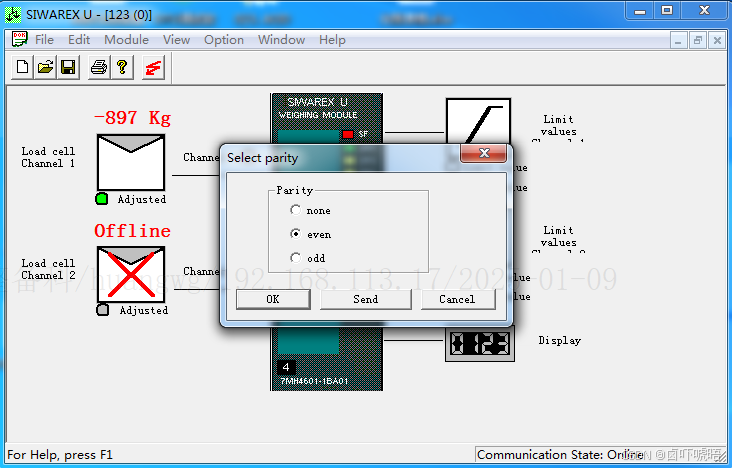

4、在新称组设置完成后，信息“No communication”显现在状态栏中。此时要建立通信，就必须通过菜单命令“Option > Select Parity”（ “选项> 选择奇偶校验”）设置串行RS 232接口。

注：实测软件件，必须选进行通信连接，才能打开奇偶校验选择，软件版本太老？

SIWAREX U的工厂设置：偶数奇偶校验

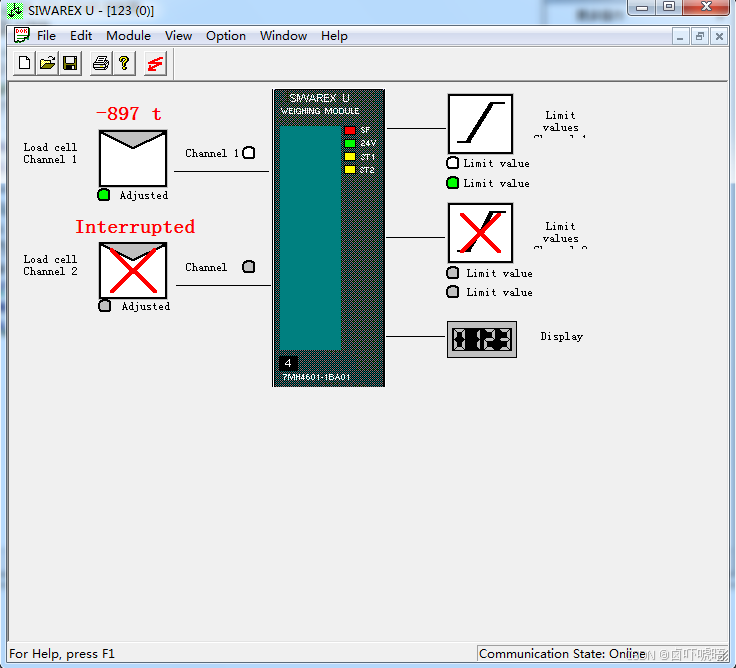

5、菜单命令“Module > Connect”（“模块 >连接”）能使PC与SIWAREXU 建立通信。信息“online”（在线）显现，并显示测定值。

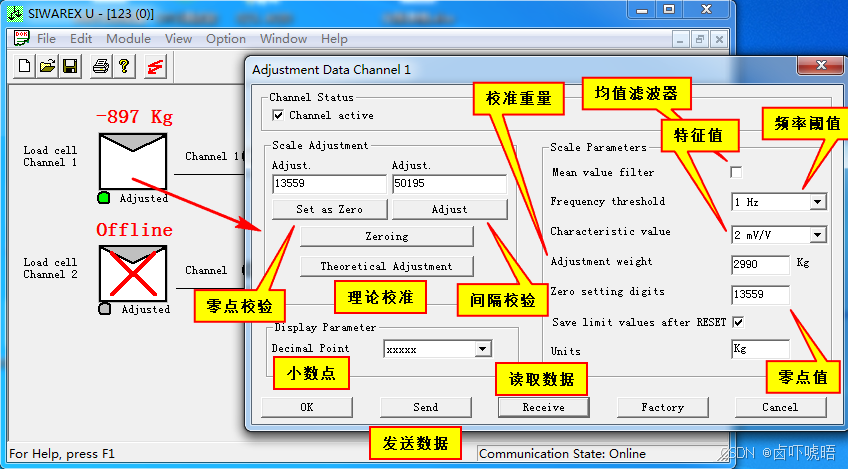

如果尚未校正SIWAREX U,则测定值仍然为“frozen”（即，称装载时不发生变化）。

注：
即使RS 232接口的奇偶性设定得不正确，SIWATOOL 也能自动确定正确的接口设置。如果在20秒后仍不能建立通信，则检查下列项目。
· 布线
· COM设置（COM1, COM2 ...）
· 模块号

------------------------------------- 我  -------- 是 -------- 分 -------- 割 -------- 线 -------------------------------
