Altium Designer第四课——布线

已于 2022-12-19 21:11:46 修改
阅读量4.8k 收藏 31
点赞数 5
文章标签： fpga开发
于 2022-05-25 11:31:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45863919/article/details/124961016
版权

1.手动布线

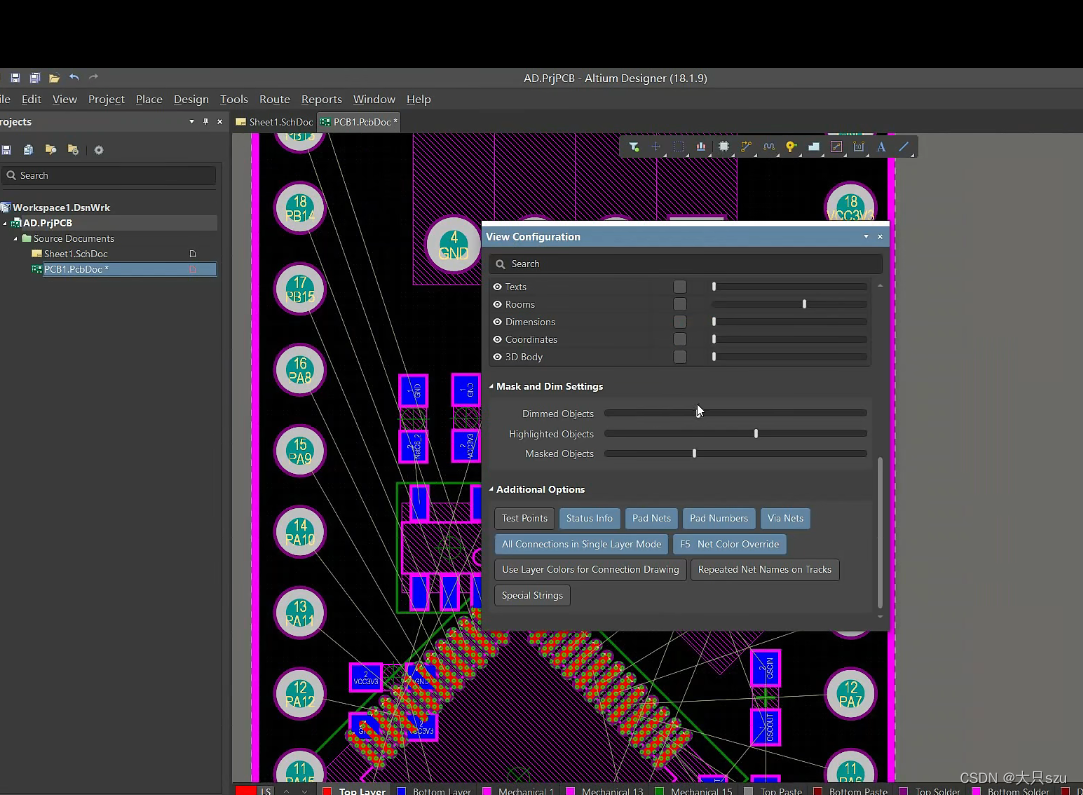

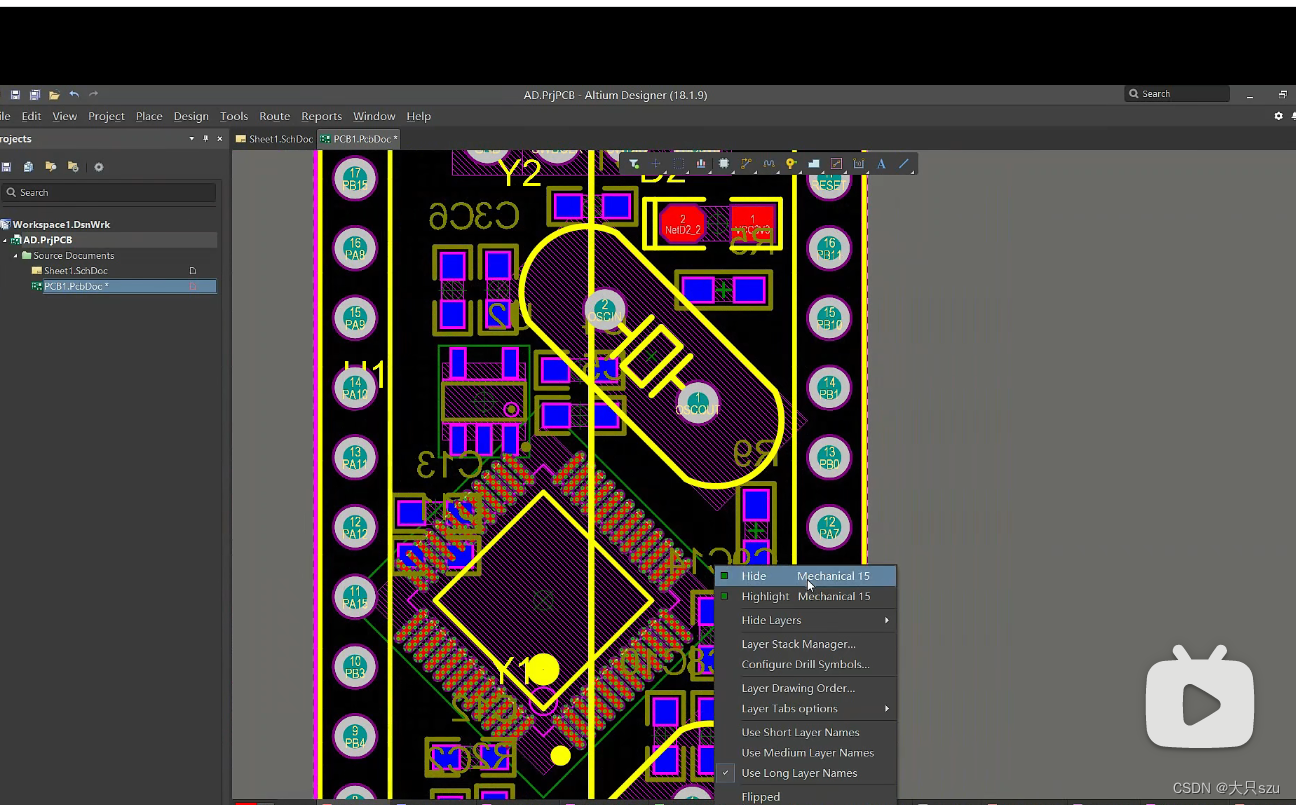

布线时如果顶层丝印阻挡视线，可以进行隐藏

布线时，GND地不需要单独连接，所以可以隐藏它的飞线

同时电源5v,3.5v也可隐藏

快捷键N隐藏

同时，在允许的情况下，电源线一般15mil，普通线10mil

布线选项

快捷键ctrl+w

ctrl+D可以设置布线的线呈现高亮状态

同时布线时，需要注意布线角度需要大于90度

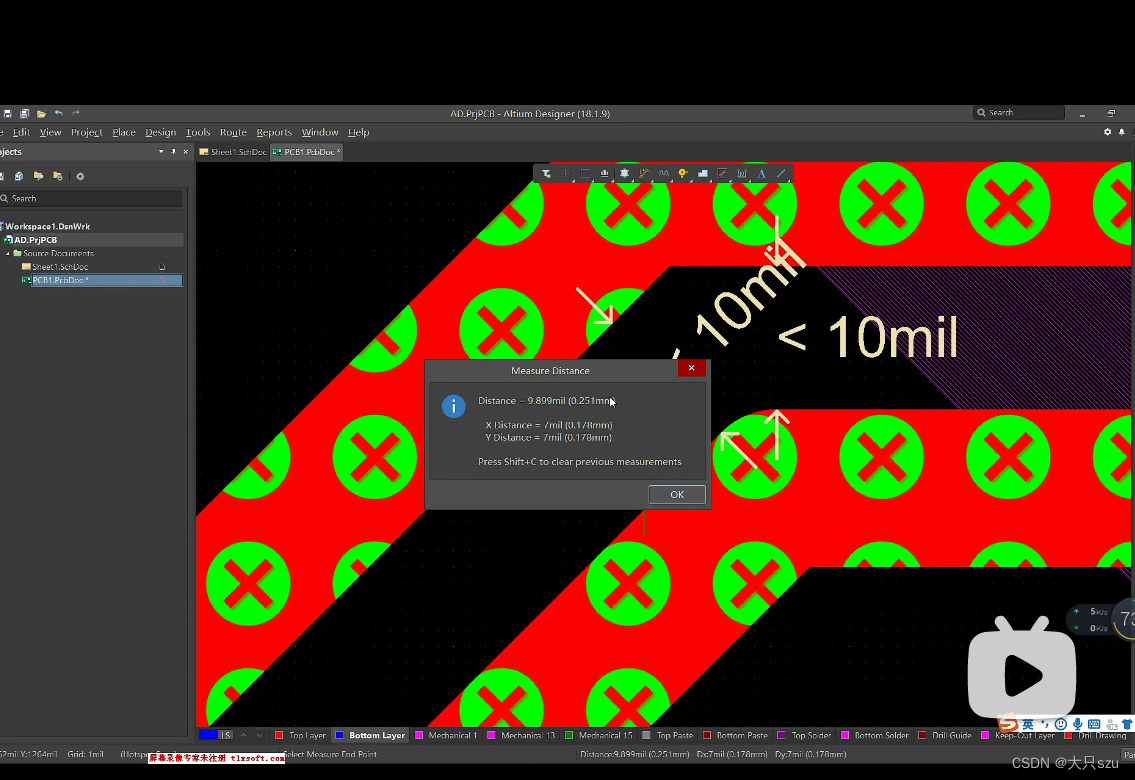

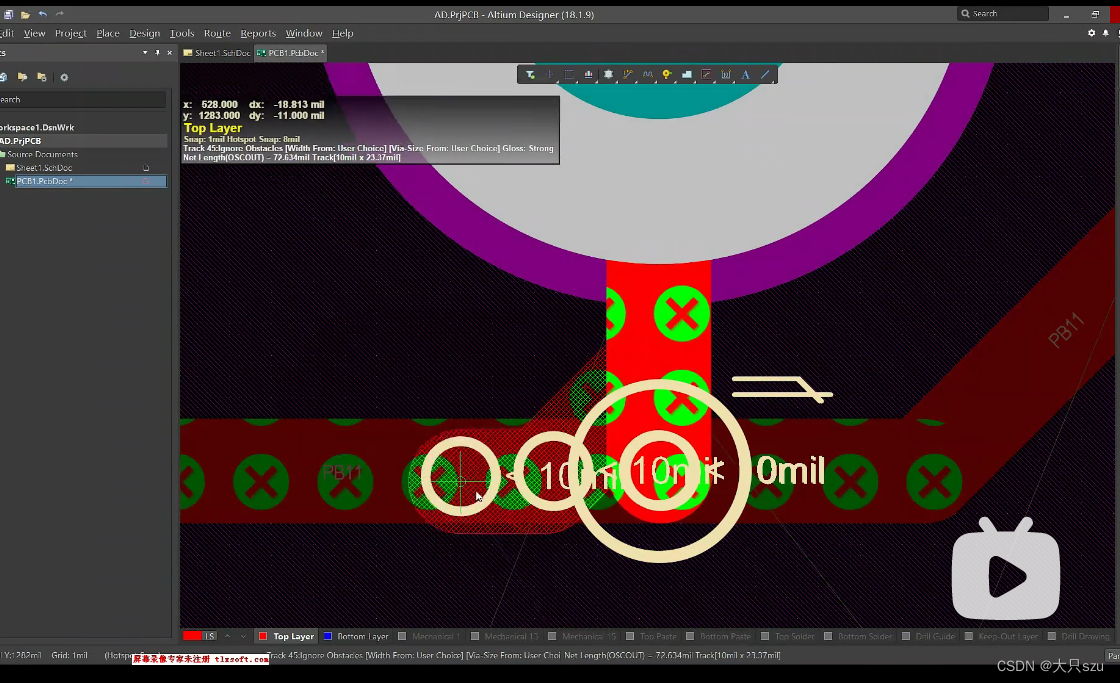

快捷键ctrl+m调出面板测量两条线的距离

shift+c取消面板

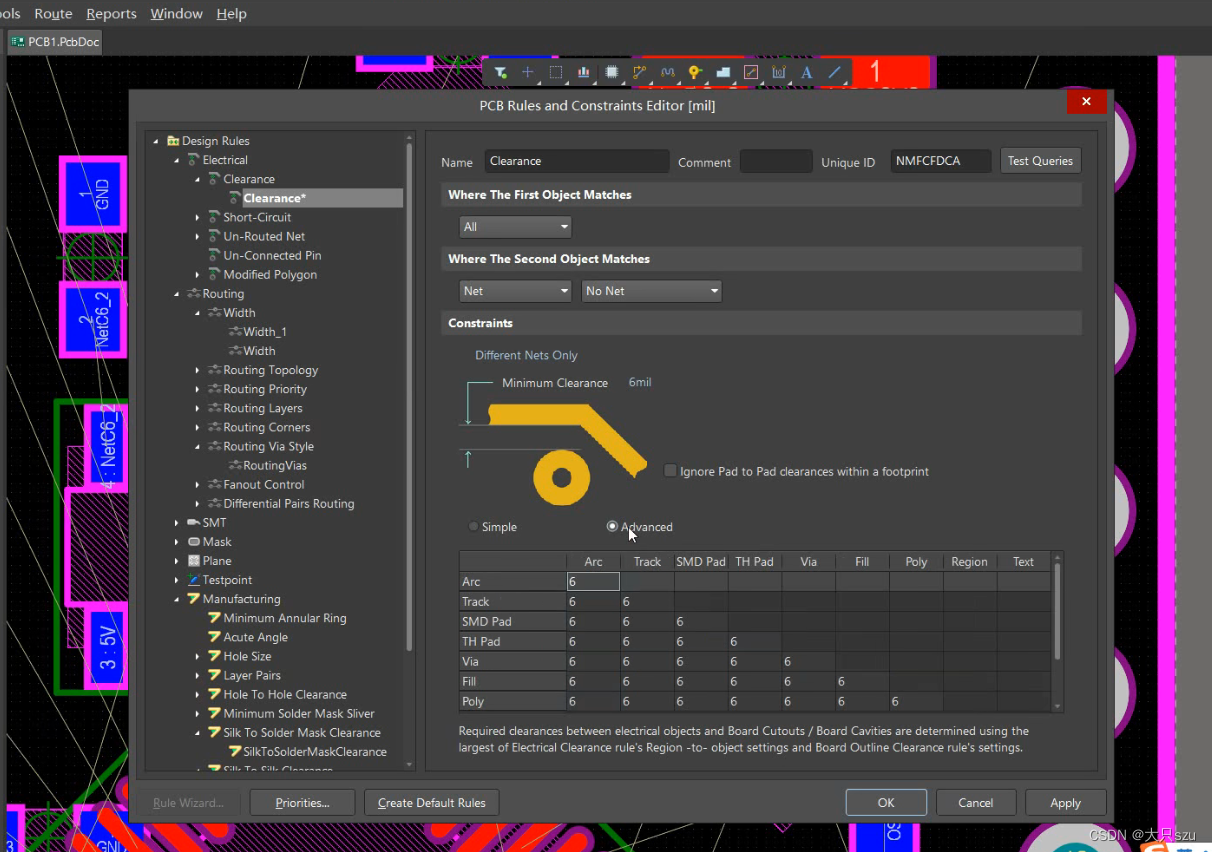

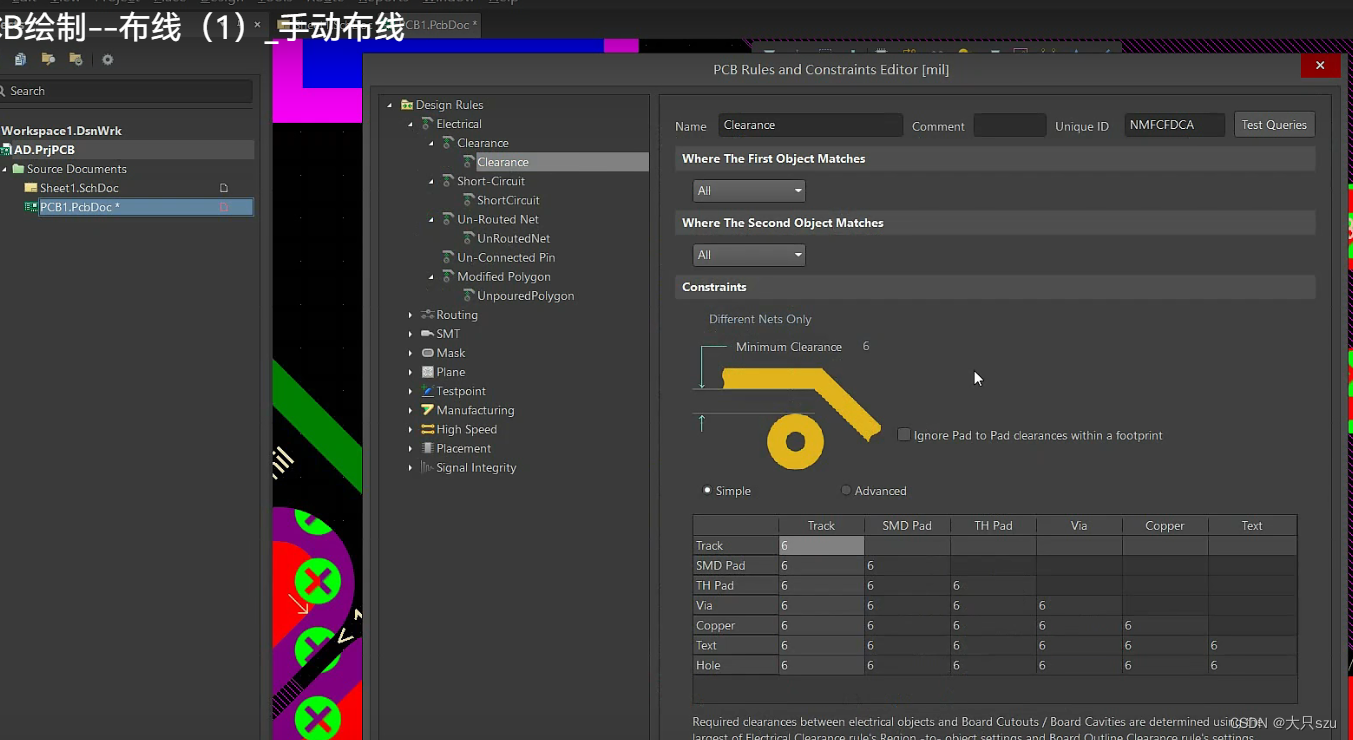

调整电气规则，设置两线之间距离为6mil

使用小键盘*号键能够调出过孔

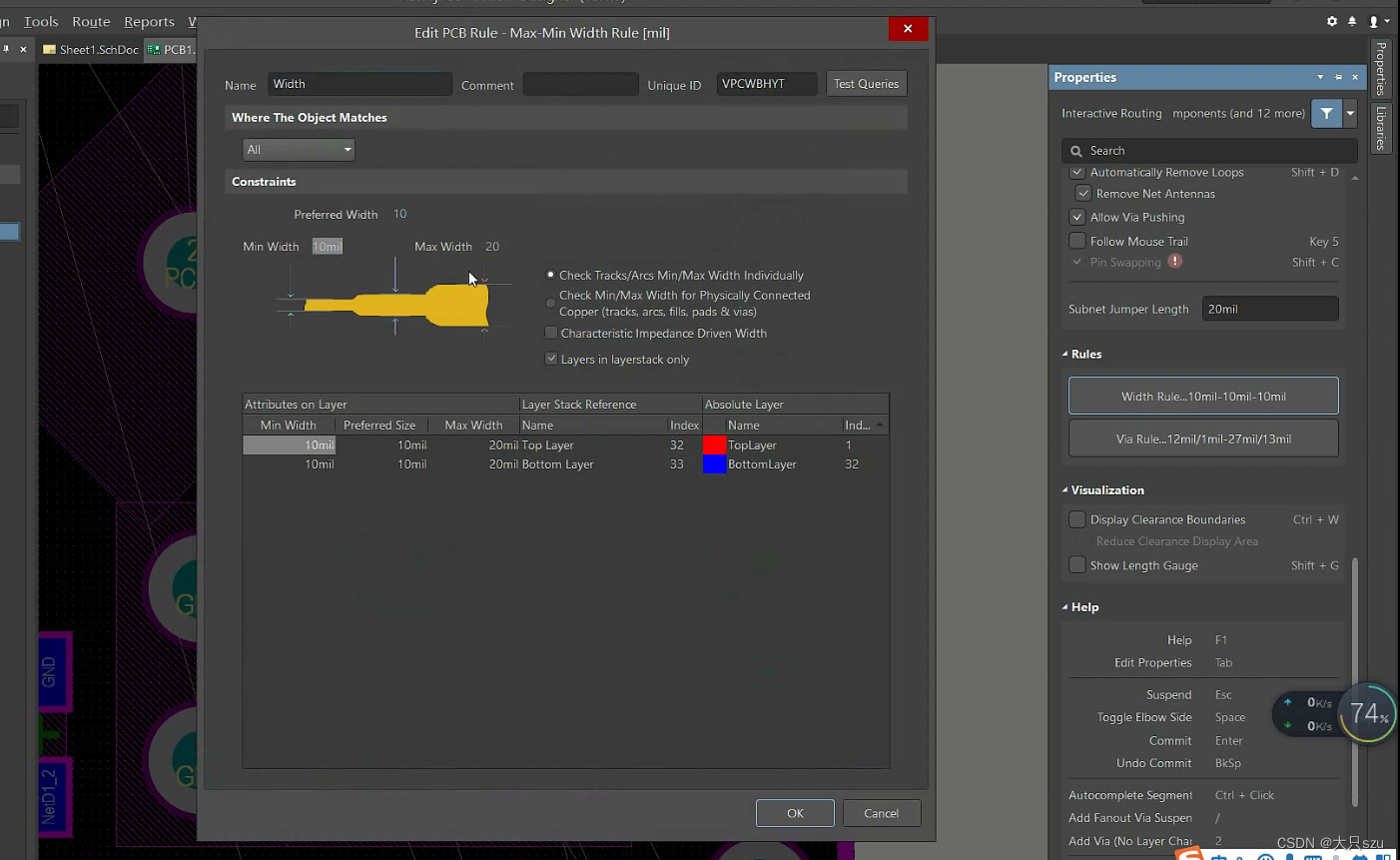

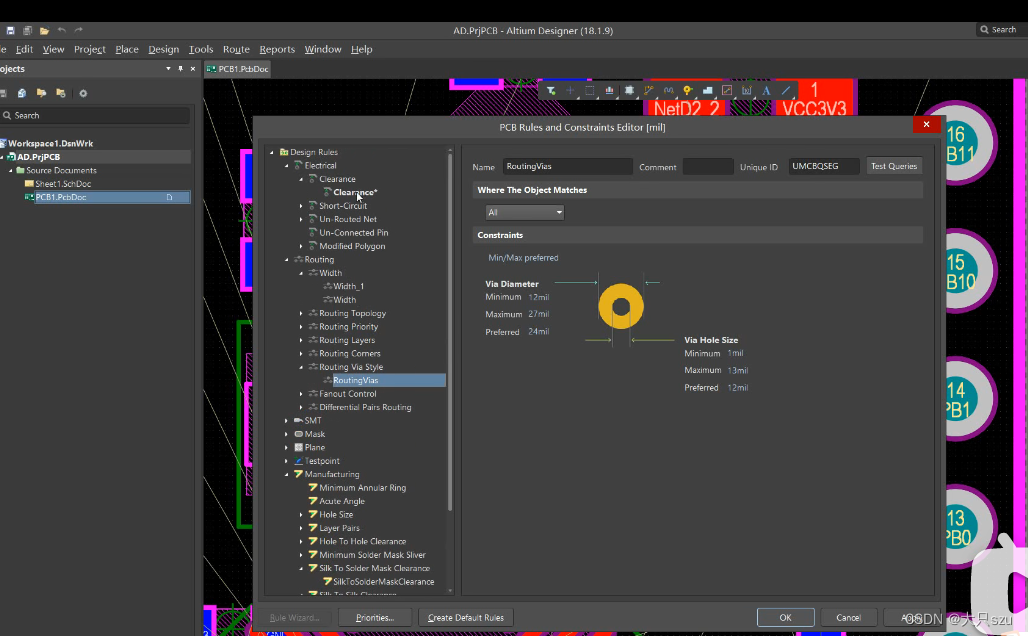

设置过孔大小

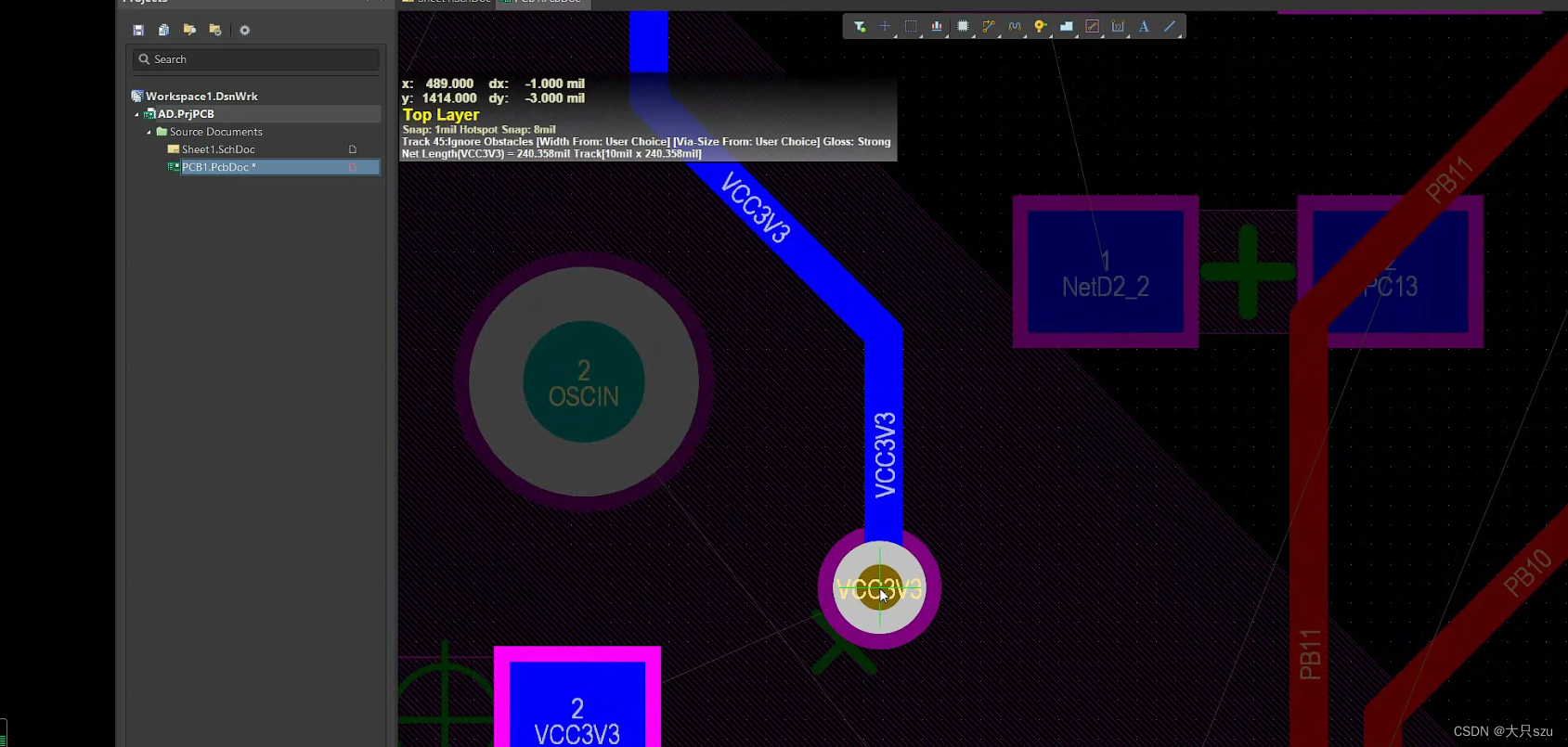

 电源VCC3V3的布线设置为15mil

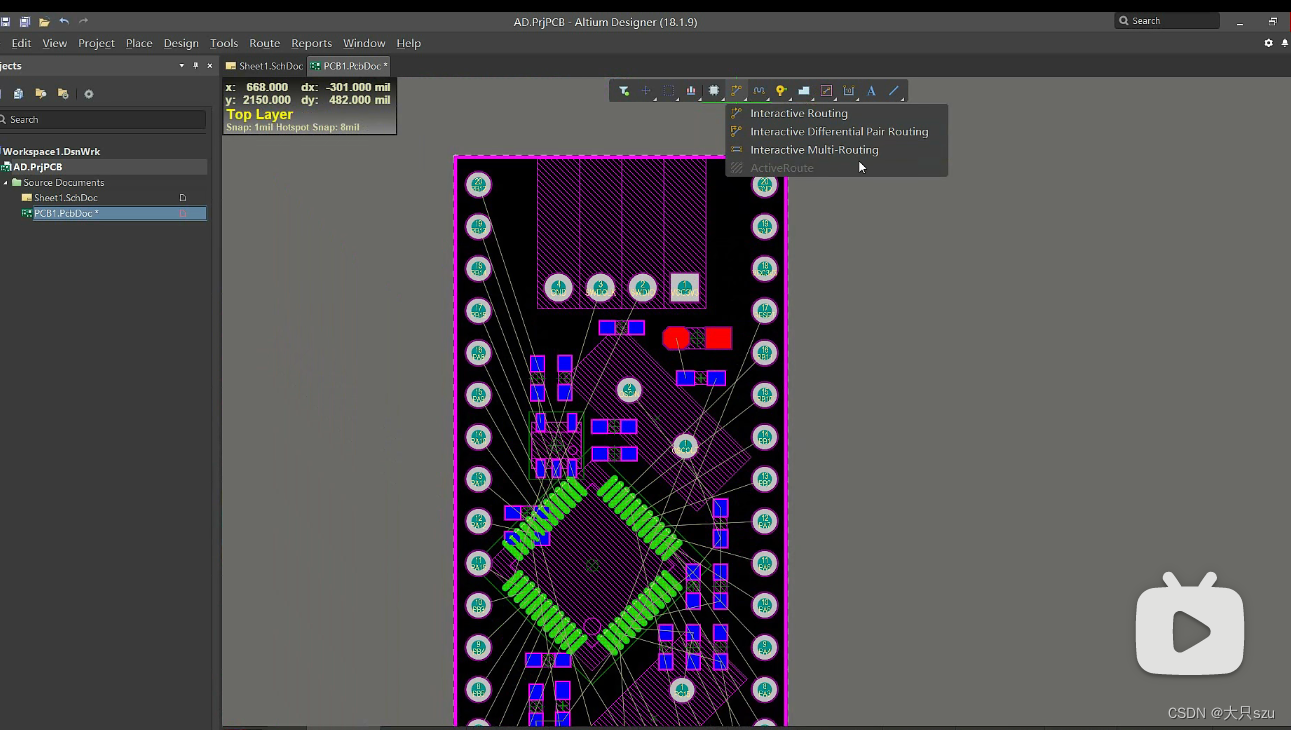

2.自动布线

有三个地方需要设置

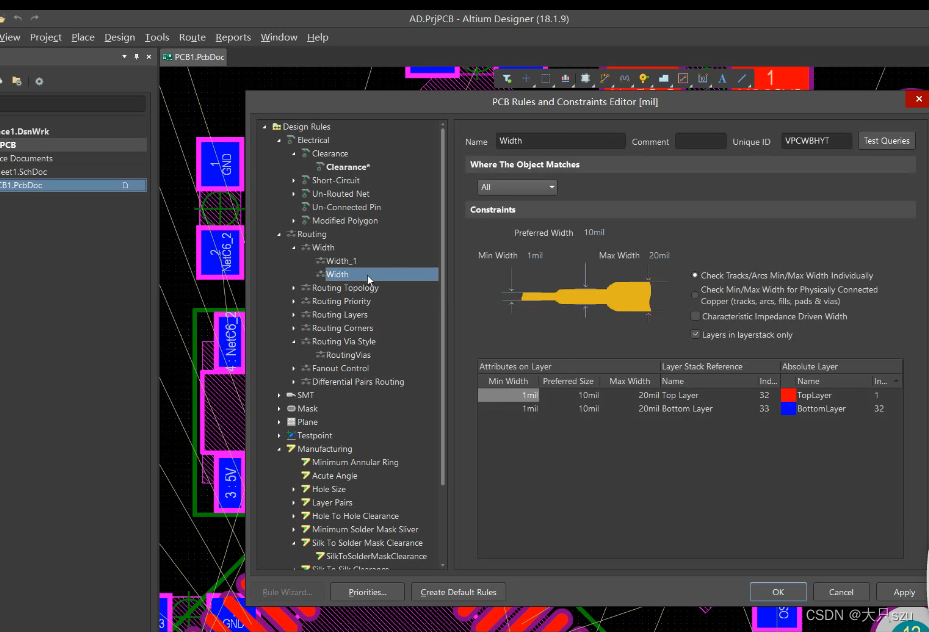

设置为6mil

通过Rule wizard进行修改

5V电源线设置为15mil

自动布线需要改过孔尺寸

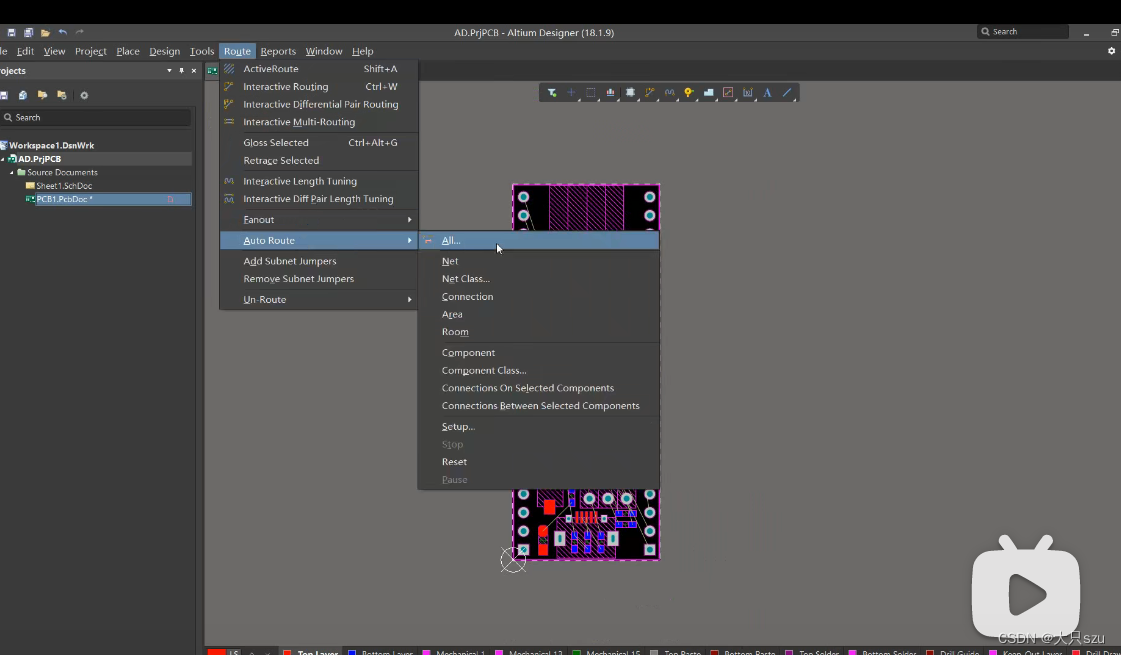

设置好后进行自动布线

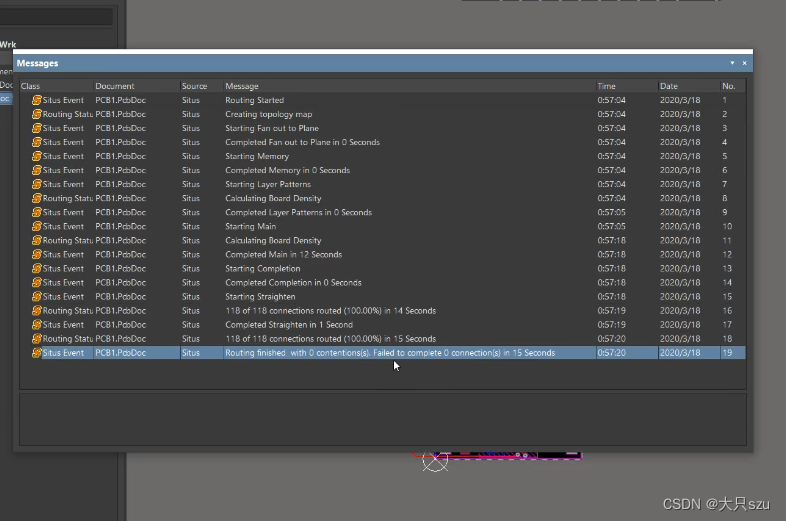

 布线成功
