SMPL论文解读和相关基础知识介绍

本文首发于微信公众号：视觉三维重建 ，欢迎大家关注公众号，和你分享计算机视觉算法工程师工作的点点滴滴。

1.动画制作专业术语

科普几个有关动画制作的关键词（可能不是很正确），对于一个动画人物模型，比如Unity模型，有：

• 顶点（vertex）：动画模型可以看成多个小三角形（四边形）组成，每个小三角形就可以看成一个顶点。顶点越多，动画模型越精细。
• 骨骼点：人体的一些关节点，类似于人体姿态估计的关键点。每个骨骼点都由一个三元组作为参数去控制（可以查看欧拉角，四元数相关概念）
• 骨骼蒙皮（Rig）：建立骨骼点和顶点的关联关系。每个骨骼点会关联许多顶点，并且每一个顶点权重不一样。通过这种关联关系，就可以通过控制骨骼点的旋转向量来控制整个人运动。
• 纹理贴图：动画人体模型的表面纹理，即衣服裤子这些。
• BlendShape：控制动画角色运动有两种，一种是上面说的利用Rig，还有一种是利用BlendShape。比如：生成一种笑脸和正常脸，那么通过BlendShape就可以自动生成二者过渡的动画。这种方式相比于利用Rig，可以不定义骨骼点，比较方便。
• 蒙皮：将模型从一个姿态转变为另一个姿态，使用的转换矩阵叫做蒙皮矩阵。（Linear Blend Skinning算法）
• 顶点权重(vertex weights)：用于变形网格mesh
• uv map：将3D多边形网格展开到2D平面得到 UV图像
• texture map：将3D多边形网格表面的纹理展开到2D平面，得到纹理图像
• 拓扑(topology)：重新拓扑是将高分辨率模型转换为可用于动画的较小模型的过程。两个mesh拓扑结构相同是指两个mesh上面任一个三角面片的三个顶点的ID是一样的（如某一个三角面片三个顶点是2,5,8；另一个mesh上也必有一个2,5,8组成的三角面片）
• linear blend skinning algorithm

每个关节的数据结构包含：关节名字、骨骼中其父节点的索引、关节的绑定姿势之逆变换（蒙皮网格顶点绑定至骨骼时，关节的位置、定向及缩放）

reference

2.SMPL

2.1 简介

​ smpl是指2015 马普的一篇文章“SMPL: a skinned multi-person linear model”中构建的人体参数化三维模型，人体可以理解为是一个基础模型和在该模型基础上进行形变的总和，在形变基础上进行PCA，得到刻画形状的低维参数——形状参数（shape）；同时，使用运动树表示人体的姿势，即运动树每个关节点和父节点的旋转关系，该关系可以表示为三维向量，最终每个关节点的局部旋转向量构成了smpl模型的姿势参数(pose)。

​ 这种方法与传统的LBS的最大的不同在于其提出的人体姿态影像体表形貌的方法，这种方法可以模拟人的肌肉在肢体运动过程中的凸起和凹陷。因此可以避免人体在运动过程中的表面失真，可以精准的刻画人的肌肉拉伸以及收缩运动的形貌。

​ 在SMPL文章中介绍了SMPL的总体模型，这个模型是通过训练得到，就是一些参数， 该模型中β和θ是其中的输入参数，其中β代表人体高矮胖瘦、头身比等比例的10个参数，θ是代表人体整体运动位姿和24个关节相对角度的75(24*3+3;每个关节点3个自由度，再加上3个根节点)个参数，β参数是ShapeBlendPose参数，可以通过10个增量模板控制人体形状变化： 具体而言：每个参数控制人体形态的变化可以通过动图来刻画。

2.2 基本原理

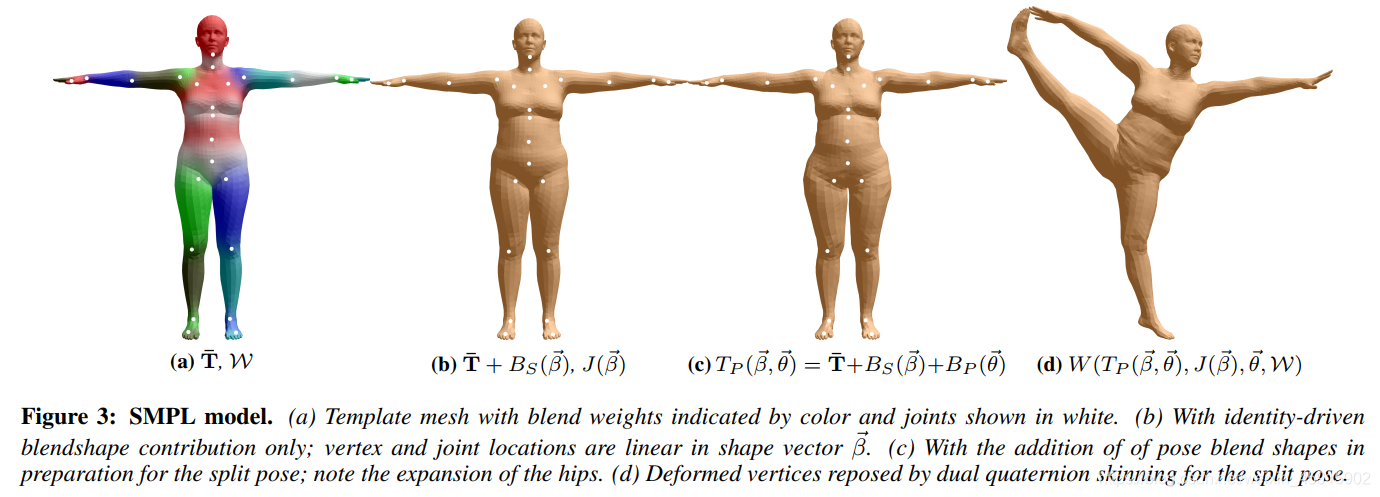

(a )中的是由平均顶点集以及权重所描述的人体模型。
(b )中平均顶点集在体态的影响下发生了位移，同时体态对关节$J$也产生了影响。
(c )平均顶点集在体态与动作的两重影响下发生的位移，注意此时的图并未有任何的pose。
(d) shape和pose双重影响下的SMPL模型；总共四项，分别为经过体型与姿势影响的顶点集、经过体型影响的关节，以及姿势和权重。

1. 模型生成的函数

$M$ : SMPL function

$W$ : Skinning function

$B_p$ : Pose blendshapes function

$B_s$ : Shape blendshapes function

$J$ : Joint regressor: Predicts joints from surface

$M(\vec{\beta },\vec{\theta })=W\left(T_P(\vec{\beta },\vec{\theta }),J(\vec{\beta }),\vec{\theta },\mathcal{W}\right)$

$W(\overline{\mathbf{T}},\mathbf{J},\vec{\theta },\mathcal{W}):{\mathbb{R}}^{3N\times 3K\times |\vec{\theta }|\times |\mathcal{W}|}\mapsto {\mathbb{R}}^{3N}$(the standard linear blend skinning function) :从模板 smpl模型中取vertics $\overline{\mathbf{T}}$ ,joint locations $J$ ,a pose $\vec{\theta }$ and the blend weights $\mathcal{W}$ ,输出posed vertices

$J(\vec{\beta }):{\mathbb{R}}^{|\vec{\beta }|}\mapsto {\mathbb{R}}^{3K}$ :a function to predict K joint locations ;

$T_P(\vec{\beta },\vec{\theta })=\overline{\mathbf{T}}+B_S(\vec{\beta })+B_P(\vec{\theta })$

$B_S(\vec{\beta }):{\mathbb{R}}^{|\vec{\beta }|}\mapsto {\mathbb{R}}^{3N}$ : a blend shape function; input : shape parameters $\vec{\beta }$;output : a blend shape sculpting the subject identity

$B_P(\vec{\theta }):{\mathbb{R}}^{|\theta |}\mapsto {\mathbb{R}}^{3N}$ ：a pose-dependent blend shape function ；$\vec{\theta }$ ：a vector of pose parameters ，accounts for the effects of posedependent deformations

2. 模型输入的参数

$\vec{\beta }$ : shape parameters

$\vec{\theta }$ : Pose parameters

$\omega$
