野火FPGA跟练（一）——计数器、边沿检测

---

计数器

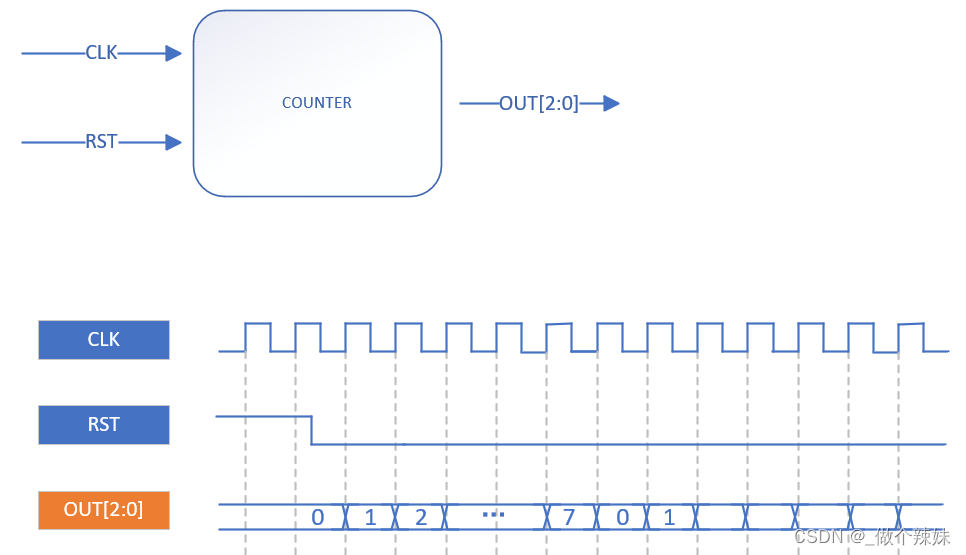

功能实现：

1. 时钟：50MHz，每10ns翻转一次
2. 复位：高电平时复位，从零重新计数，异步复位（复位的触发可与时钟不同步）
3. 计数：从0开始计数，计数到7后，清零重新计

参数设置：

参数名称	参数内容
Count_Num	计数范围为 0 ~ Count_Num - 1
Width	Count_Num 的位宽

代码：

module counter #(parameter Count_Num = 8, parameter Width = $clog2(Count_Num))(
    input wire CLK,
    input wire RST,
    output reg [Width-1:0] cnt
    );

    // 自动加一，复位或计满时置零，
    always @(posedge CLK or posedge RST) begin
        if(RST == 1'b1) begin
            cnt <= 1'b0;
        end
        else if(cnt == Count_Num - 1'b1) begin
            cnt <= 1'b0;
        end
        else begin
            cnt <= cnt + 1'b1;
        end
    end

endmodule

TestBench 代码：

`timescale 1ns / 1ps
module tb_counter(
    );
    reg CLK;
    reg RST;
    wire [2:0] cnt;

    // 初始化CLK和RST
    initial begin
        CLK <= 1'b1;
        RST <= 1'b1;
        #20;
        RST <= 1'b0;
        #35;
        RST <= 1'b1;
        #10;
        RST <= 1'b0;
    end
    always #10 CLK = ~CLK;

    initial begin
        $timeformat(-9, 0, "ns", 6);
        $monitor("@time %t:cnt = %d", $time, cnt);
    end

    // 实例模块
    counter #(
        .Count_Num (8)
    )tb_counter(
         .CLK   (CLK),
         .RST   (RST),
         .cnt   (cnt)
    );

endmodule

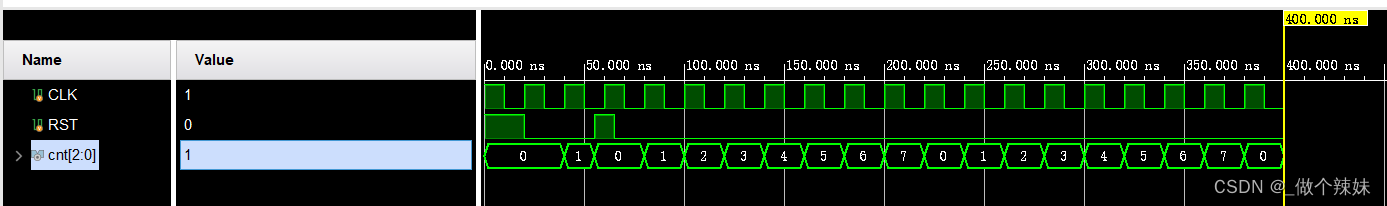

波形：

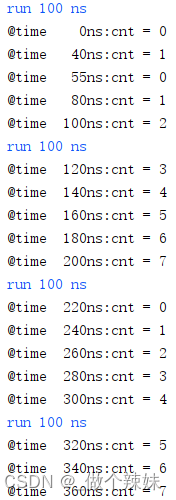

监视器输出：

边沿检测

对应野火FPGA视频的第十七讲——触摸按键控制LED灯。

功能实现：

1. 时钟：50MHz，每10ns翻转一次
2. 复位：异步复位，高电平时 IN_1、IN_2 置一
3. 下边沿检测：检测 IN 的下降沿

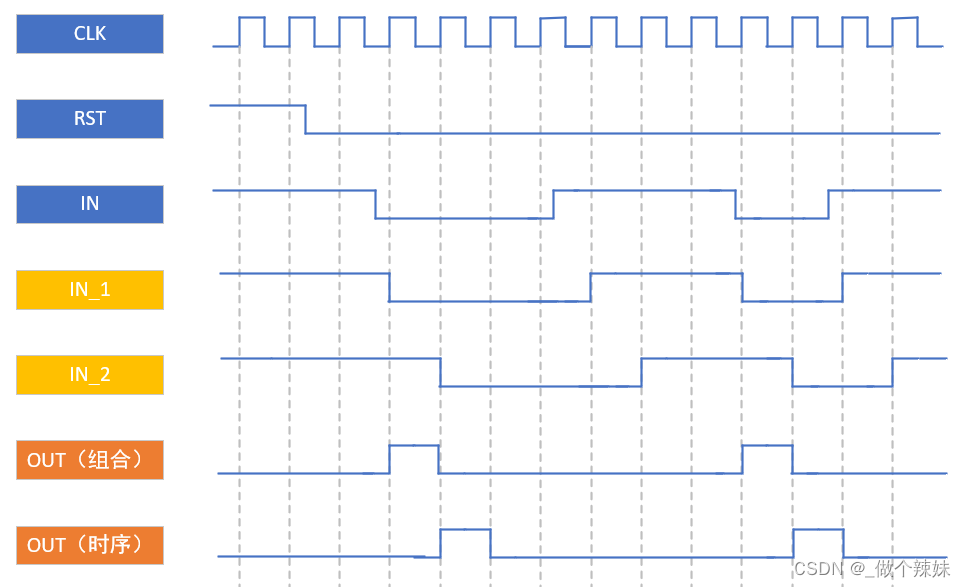

时序图分析：

• IN_1 是将 IN 同步到时钟信号上
• IN_2 是 IN_1 的延迟一拍结果，是 IN_1 的滞后，代表 IN 的上一时刻
• 当 IN_1 为低 IN_2 为高时，代表 IN 的上一时刻为高，下一时刻为低，即为下降沿
• 若以 OUT 来标志下降沿的到来，OUT 需要根据 IN_1 和 IN_2 的状态来赋值
  • 若 OUT 通过组合（assign）方式赋值，那么每当 IN_1 和 IN_2 的状态满足判定条件的时候，OUT 就会实时地发生变化
  • 若 OUT 通过时序方式赋值，那么 OUT 会在下一个时钟周期进行赋值，其变化会相对组合方式延迟一拍

代码：

module EdgeDetection(
    input wire CLK,
    input wire RST,
    input wire IN,

    output wire OUT_1,
    output reg OUT_2
    );

reg IN_1;
reg IN_2;

// 边沿检测
always@(posedge CLK or posedge RST) begin
    if(RST == 1'b1) begin
        IN_1 <= 1'b1;
        IN_2 <= 1'b1;
    end
    else begin
        IN_1 <= IN;
        IN_2 <= IN_1;
    end
end

// 通过组合方式给OUT_1赋值
assign OUT_1 = ((IN_1 == 1'b0) && (IN_2 == 1'b1));

// 通过时序方式给OUT_2赋值
always@(posedge CLK or posedge RST) begin
    if(RST == 1'b1) begin
        OUT_2 <= 1'b0;
    end
    else if((IN_1 == 1'b0) && (IN_2 == 1'b1)) begin
        OUT_2 <= 1'b1;
    end
    else begin
        OUT_2 <= 1'b0;
    end
end

endmodule

TestBench 代码：

`timescale 1ns / 1ps
module tb_EdgeDetection(
    );
reg CLK;
reg RST;
reg IN;

wire OUT_1;
wire OUT_2;

// 初始化CLK和RST
initial begin
    CLK <= 1'b0;
    RST <= 1'b1;
    #40;
    RST <= 1'b0;
end
always #10 CLK = ~CLK;

// 初始化IN
initial begin
    IN <= 1'b1;
    #60;
    IN <= 1'b0;
    #70;
    IN <= 1'b1;
    #50;
    IN <= 1'b0;
    #30;
    IN <= 1'b1;
end

// 实例模块
EdgeDetection tb_EdgeDetection(
    .CLK(CLK),
    .RST(RST),
    .IN(IN),
    .OUT_1(OUT_1),
    .OUT_2(OUT_2)
);

endmodule

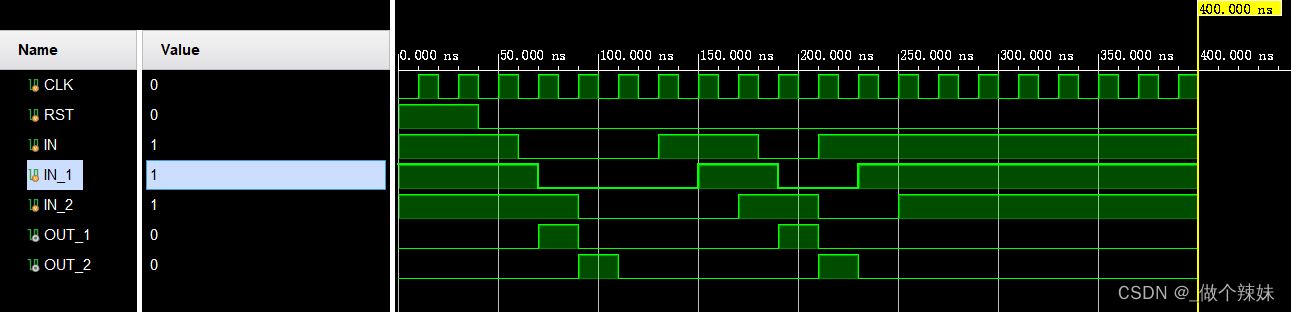

波形：
