基于FPGA的FFT图像滤波设计

1.FFT滤波算法介绍

        FFT滤波就是通过傅里叶运算将图像转换到频域空间，然后在频域中对图像进行处理，最后将处理后的图像通过傅里叶逆运算将图像转会到时域空间。

  在频域空间中，我们能够更好的对图像的噪声进行分析，然后找出相关规律将噪声信息去除。

  本文重点讲解如何在FPGA中实现FFT图像算法，对于算法原理不过多讲解。

2.FFT滤波算法系统框架设计

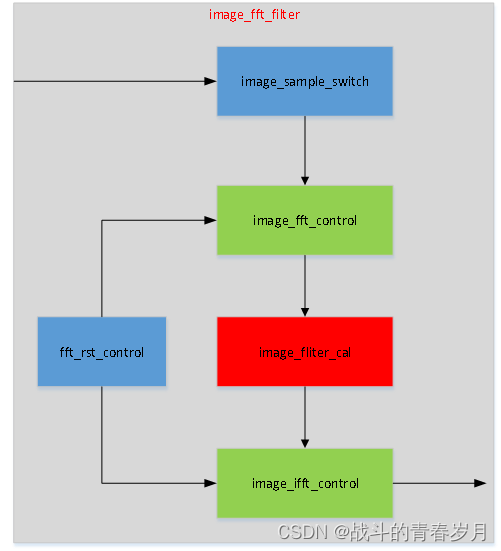

 如上图所示，本系统程序由5个模块组成，下面对每个每模块进行详细介绍。

 2.1 image_sample_switch模块说明

         该模块的作用将输入的图像数据进行变化，从而满足蝶形FFT的运算形式。为什么要对图像数据进行变化呢？因为蝶形FFT数据的数据必须满足





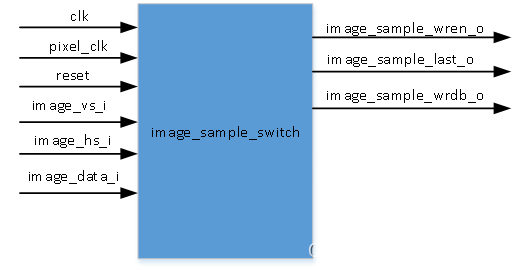

• 1. image_sample_switch程序接口

名称	方向	位宽	说明
pixel_clk	Input	1	图像工作时钟
clk	Input	1	算法运行时钟（2Xpixel_clk）
reset
