PLC实训3:计数器控制电机循环启停

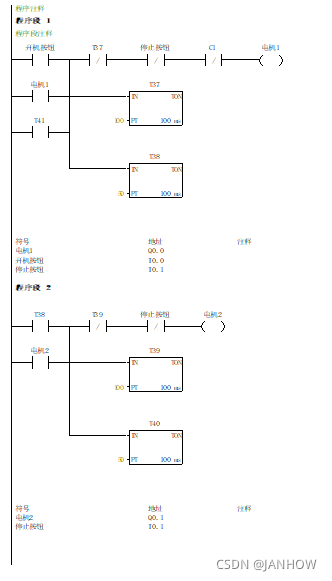

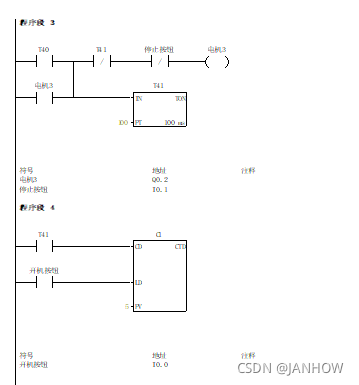

1、三台电动机的循环启停运转控制,按下启动按钮开始运行,要求它们相隔5S启动,各运行10S停止,并循环5次后,自动停下。。确定PLC的I/O分配,画出PLC控制系统的系统接线图。画出PLC控制的梯形图,并加适当的注释,写出实训操作步骤。
在这里插入图片描述
在这里插入图片描述
