“我的回答之所以发挥了作用，原因不是别的，是因为大家自己很努力。”-*- 东野圭吾《解忧杂货店》

在这里插入图片描述

相信很多读者都读过东野圭吾的书《解忧杂货店》或者同题电影，里面有不同的咨询者通过写信投入解忧杂货店的信箱，后面都会得到相应的解答，中间采用了超越时空的解答方式也让不少读者津津乐道。最近我们虹科开展为期40天的在线直播课程平台，涵盖汽车总线测试的基础CAN/LIN总线课程，也有汽车CAN一致性测试深度解析，汽车UDS诊断开发基础分享，汽车LIN总线诊断与节点配置规范解析等等，聚集了来自汽车行业不同测试和应用领域的工程师关注，众多测试与应用工程师对汽车总线测试问题展开热烈的讨论与交流。本文结合不同“咨询者”共同关注的汽车总线测试热门话题进一步梳理与解析，以此为之前或现在、乃至未来可能再次遇到的问题进行“解忧”。

咨询者甲问：“如果准确测量汽车ECU CAN节点的Busoff恢复时间？特别是整车厂对这方面的要求很高。”

解忧：
1.知识准备：在CAN协议中，当一个CAN的ECU节点通信出现故障时，特别是在发送报文连续出现错误时，ECU节点的发送错误计数器就会累加，当发送错误计数器大于255时，ECU节点就会进入总线关闭，即Busoff状态。但如果ECU节点只是偶发错误，那么ECU本身可以通过自恢复的方式来处理。所以整车厂会对ECU节点的CAN自恢复时间要求比较严格。

2.工具准备：
CANSpider总线干扰仪，产生干扰使ECU的报文发送错误；
Pico Scope示波器，测量ECU干扰后发送报文的时间间隔；
PCAN USB，用于总线报文监测与记录。

3.测试方法：
ECU周期发送某个报文帧时，CANSpider 产生干扰，对报文帧起始做无限数量干扰，序列为 10 个隐性位。干扰会让 ECU产生错误并进入 BUSOFF，然后ECU有一个 bus off自恢复的过程，通过Pico Scope示波器去ECU从Busoff状态到下一次发送报文的时间间隔就是Busoff恢复时间。Busoff 自恢复的控制策略通常分为快恢复和慢恢复两种类型，在实际测试中也是要求测试的。

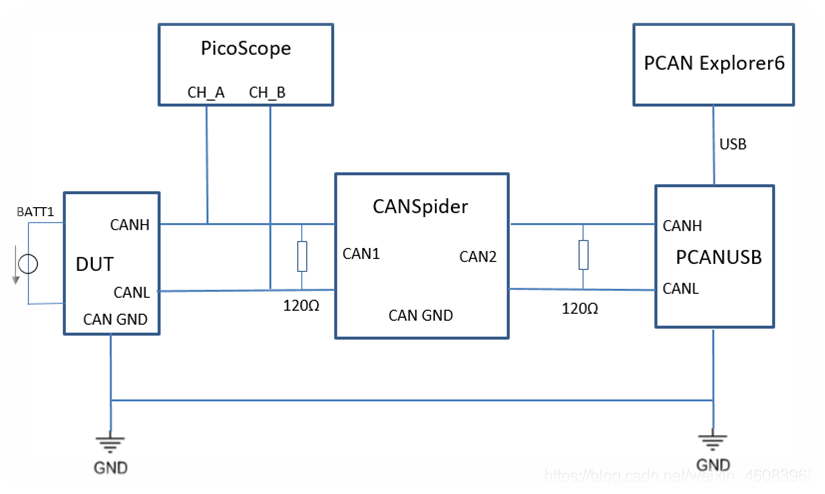

4.测试连接示意图：
在这里插入图片描述
5.测试过程：
1）ECU上电之后自动周期发送CAN报文，CANSpider配置为自动应答CAN ，同时使能CANH与CANL之间的120欧内置电阻，并在电阻电容网络中可变电阻设置为120欧，并联形成CAN网络匹配阻抗60欧。

2）

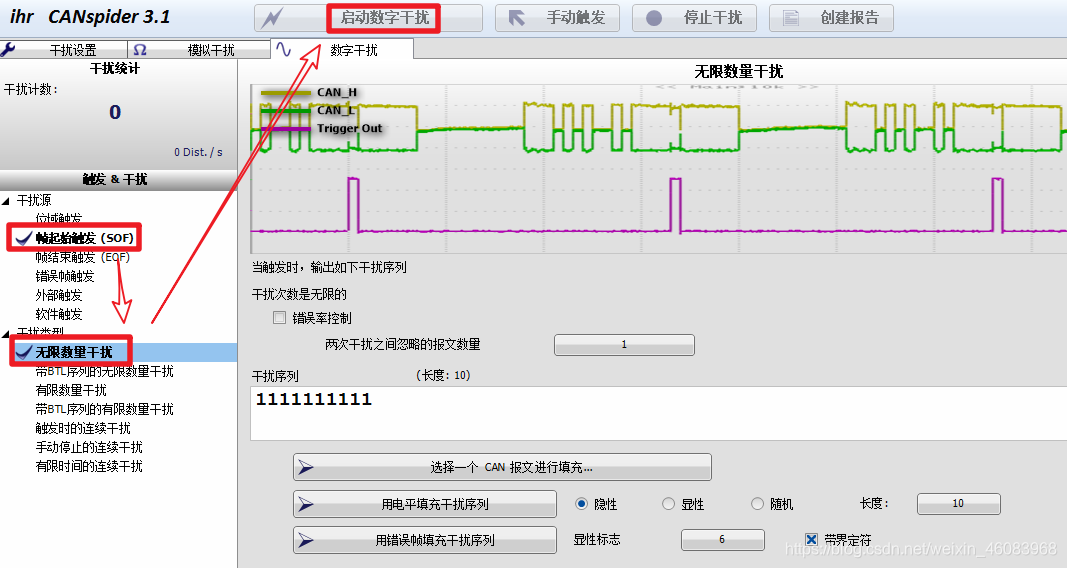

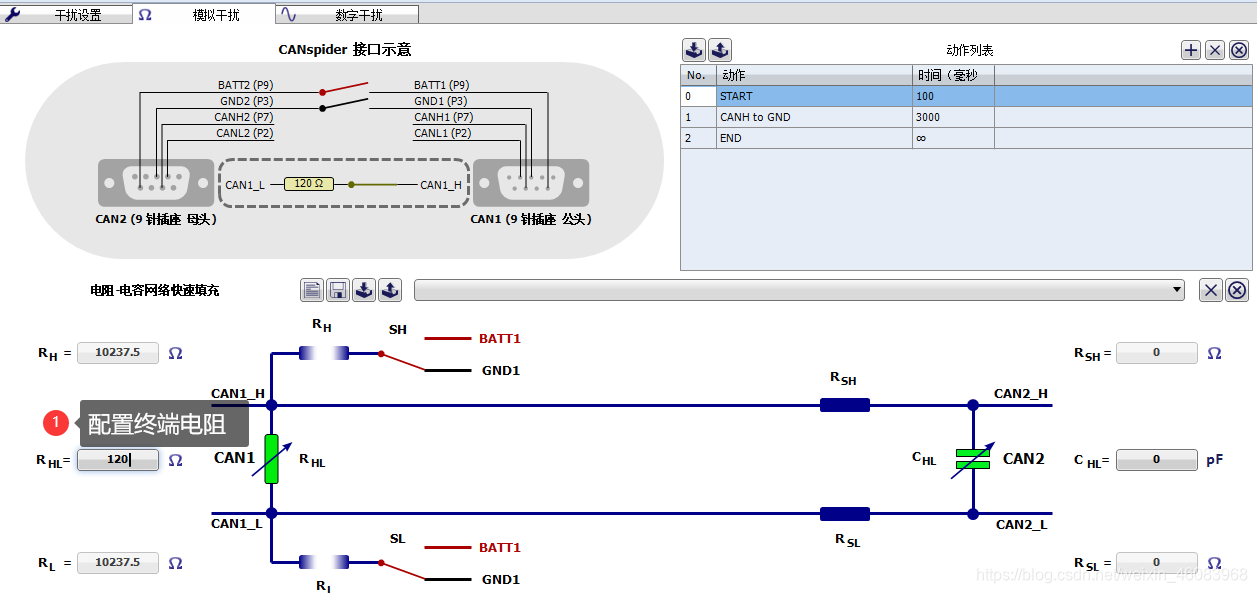

在CANSpider干扰设置中，干扰源选择帧起始（SOF）; 干扰类型选择无限数量干扰，序列为 10 个隐性位。然后启动数字干扰。
在这里插入图片描述
3）

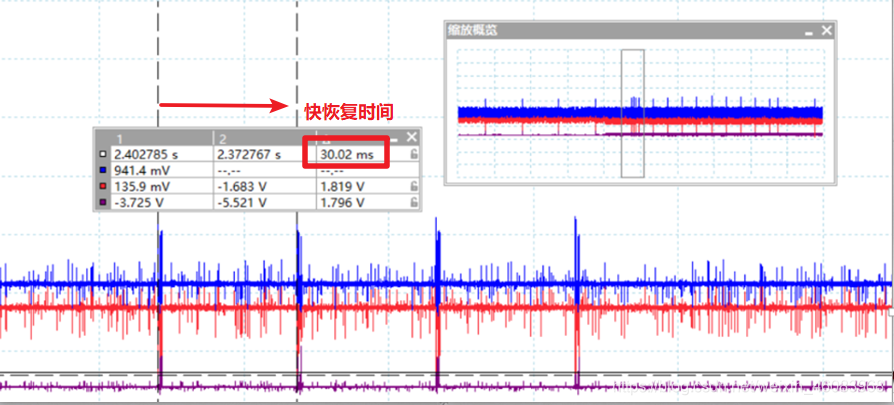

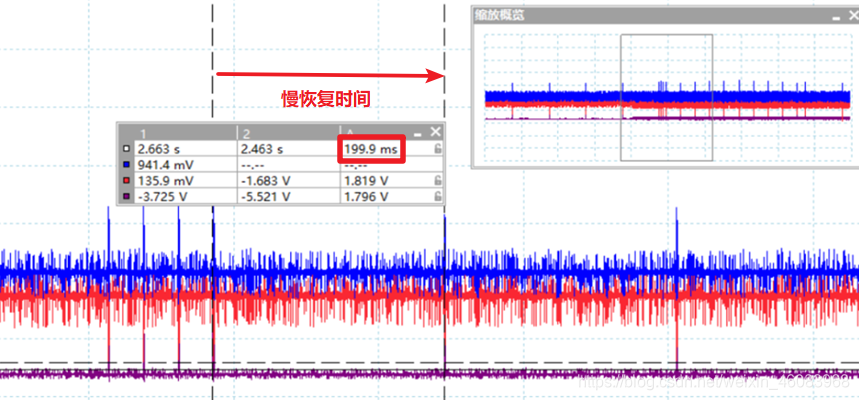

经过PicoScope4425的监测，可以准确发现Busoff的自恢复时间点，以及可以观察到3次快恢复进程，以及1次慢恢复进程。
快恢复：

慢恢复：

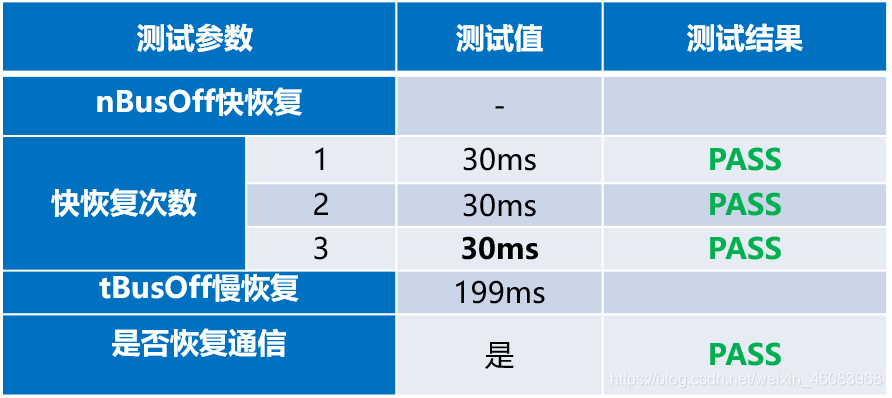

6.测试结果：
在这里插入图片描述

咨询者乙问：“LIN总线一致性测试的内容中，LIN2.2协议与SAE J2602的测试内容主要区别是什么呢？”

解忧：
SAE-J2602协议是由美国汽车工程师学会发布，是基于LIN2.0的基础开发的，在物理层的一致性测试内容无太大区别，主要是SAE-J2602增加如下内容：
 SAE J2602 有针对10417bit / s传输速率的测试（用于减少辐射）
 最大总线长度和ECU数量的制约因素、安全连接以及提升EMC性能
 固定分配帧标识符，通过OEM或者一级供应商的组件/系统级测试验证
 从站响应的第一个数据字节具有用于发送从站的已定义结构通信错误的状态和指示
 附加的参数可提高有效总线负载。

咨询者丙问：“工业级PXI总线与新能源车BMS测试有什么样的过命交情？”

解忧：

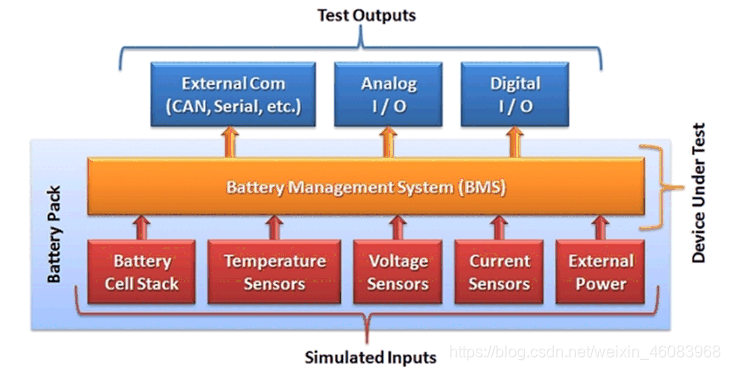

众所周知，随着新能源车，特别是电动车的兴起，人们不仅对电动车的环保优点所吸引，同时也对电动车的电池的安全性和里程焦虑提出更高要求。作为电动汽车的核心动力电池以及电池管理系统（BMS）技术无疑是各大车厂工作的重中之重，如何更高效和安全地提升BMS的测试效果也是面临的一大挑战。那么为什么说工业级PXI总线与新能源车BMS测试有“过命的交情”呢？
在这里插入图片描述

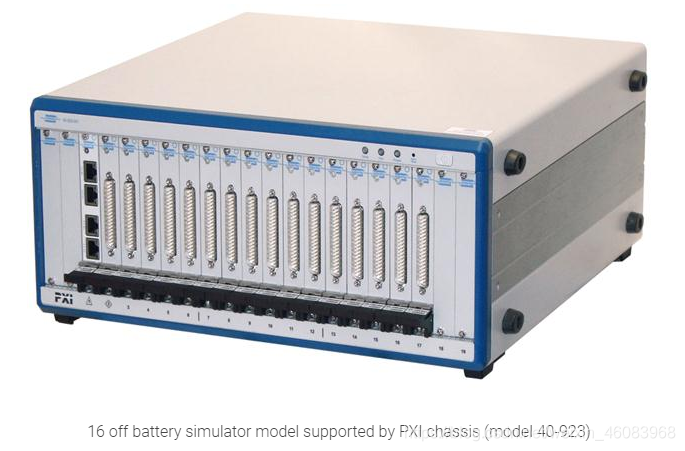

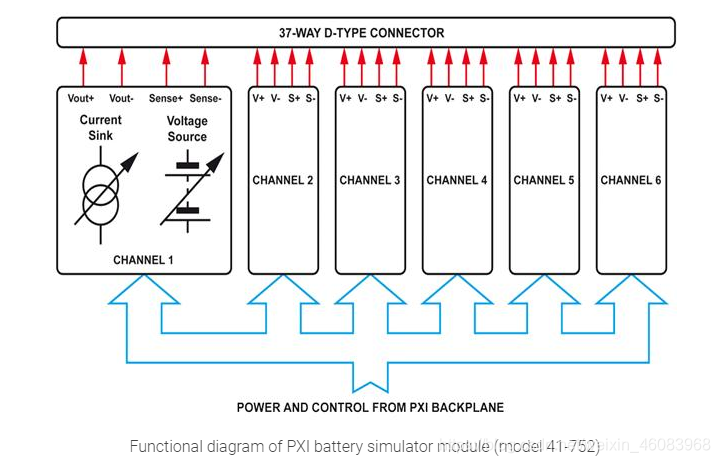

首先简要了解一下工业级PXI总线，PXI是一种全新的开放性、模块化仪器总线规范，将Compact PCI规范定义的PCI总线技术发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规范，从而形成了新的虚拟仪器体系结构，形成一种主流的虚拟仪器测试平台，这个为BMS测试提示了软件层面的仿真平台。
在这里插入图片描述
