DL-2007数字水准仪外业观测与内业解算

1 仪器清单

每次外业前,应将电池充满电,并检查仪器是否齐全。

水准测量仪器清单
名称数量
水准仪1
水准尺2
尺垫2
三脚架1
电池2
充电器1
仪器箱1

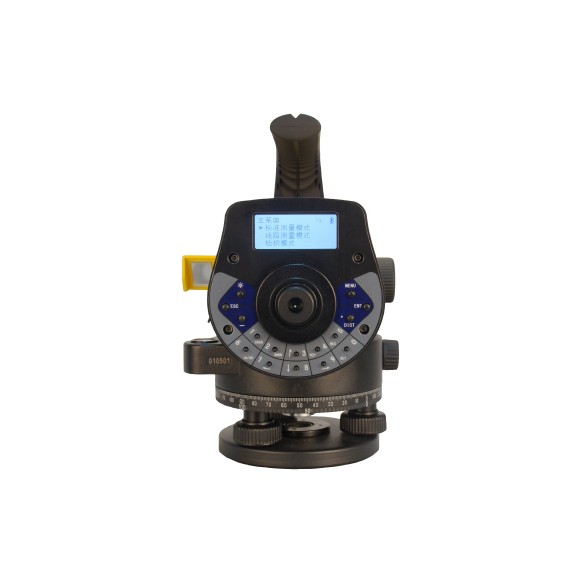

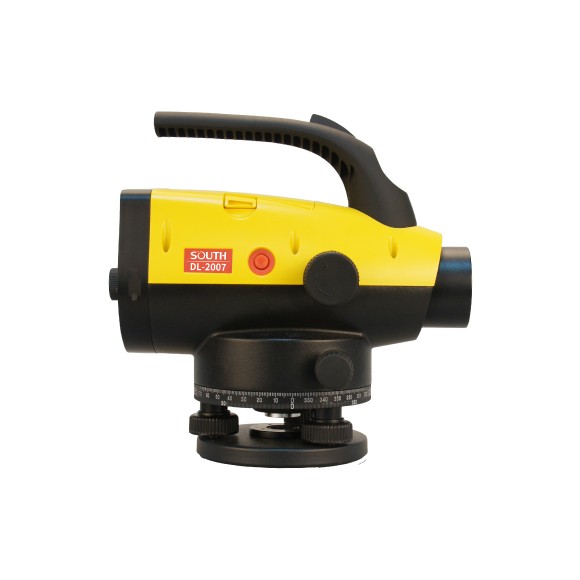

使用 DL-2007数字水准仪 进行观测

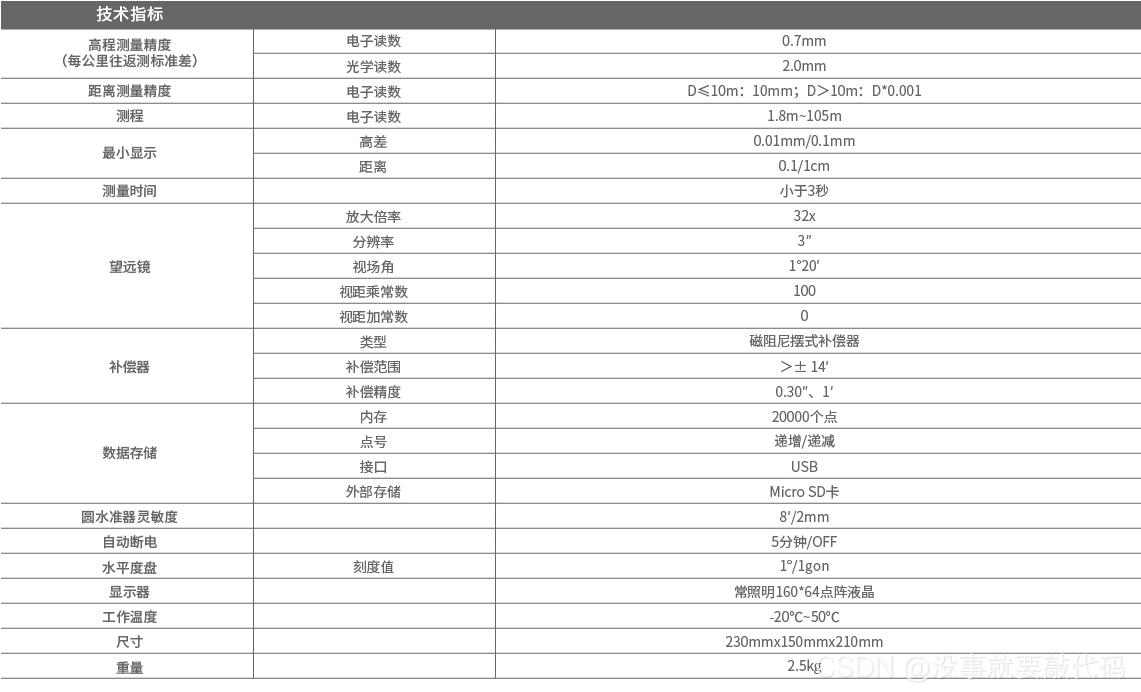

相关技术参数如下:

在这里插入图片描述

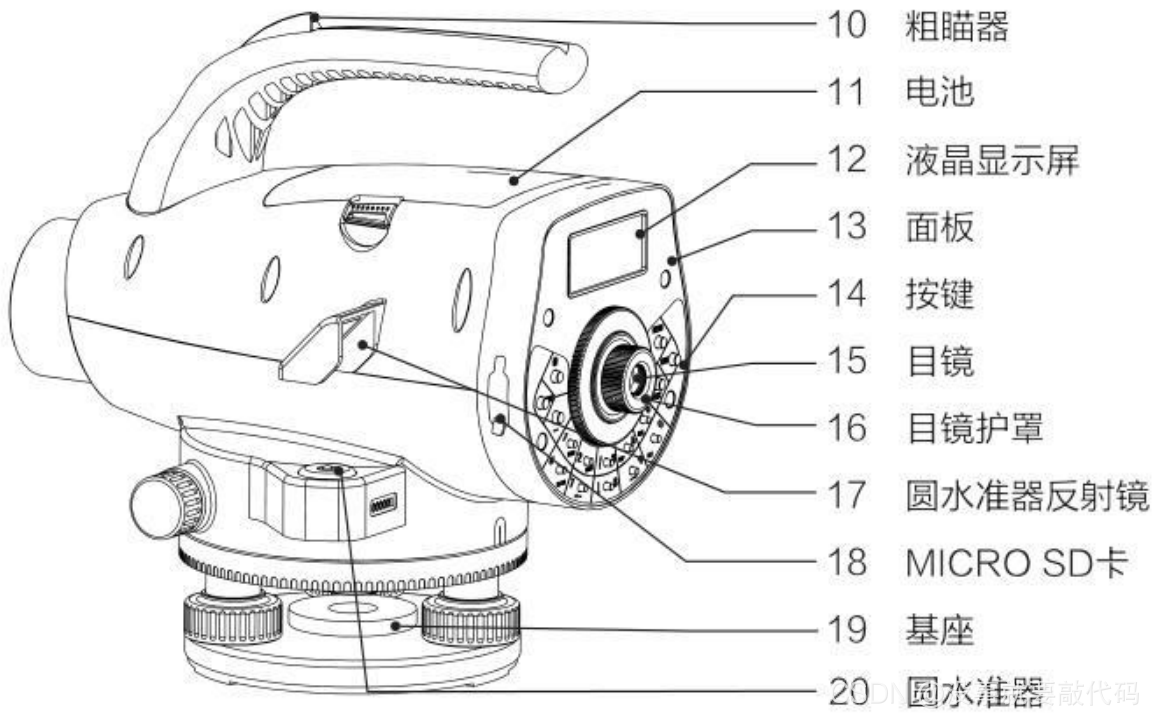

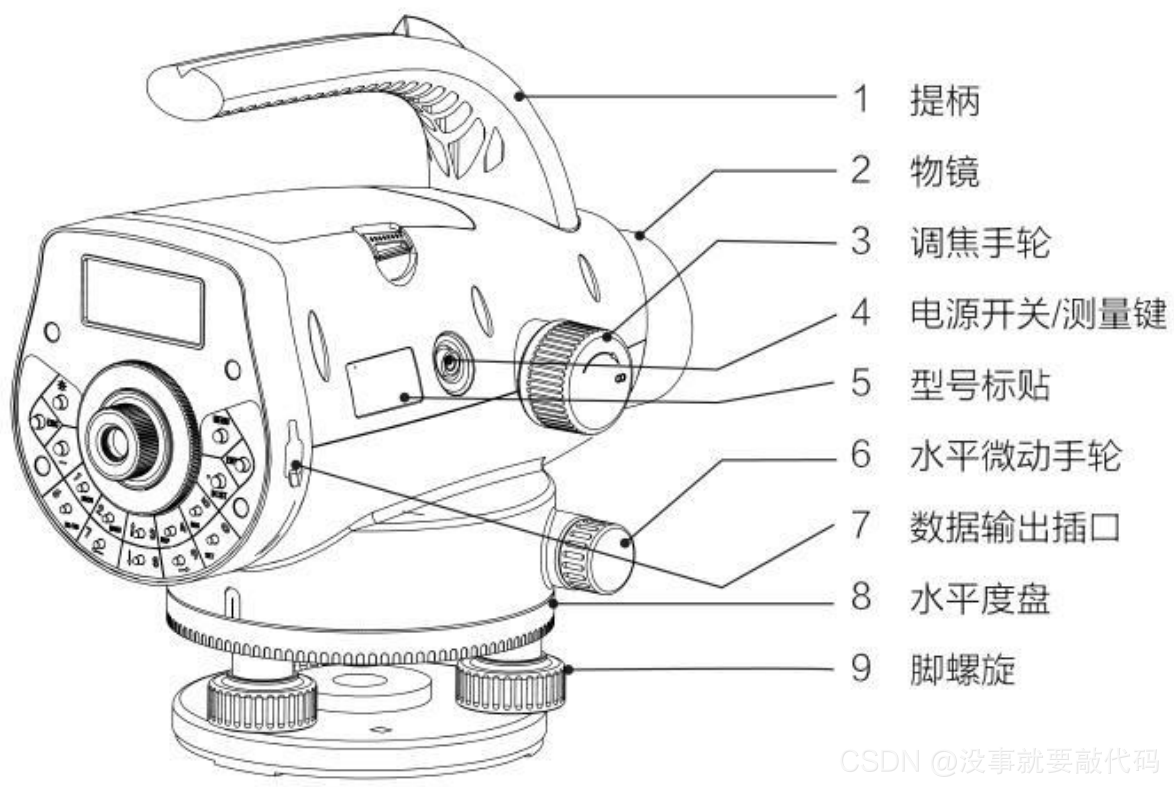

2 水准仪部件名称与功能

仪器部件名称

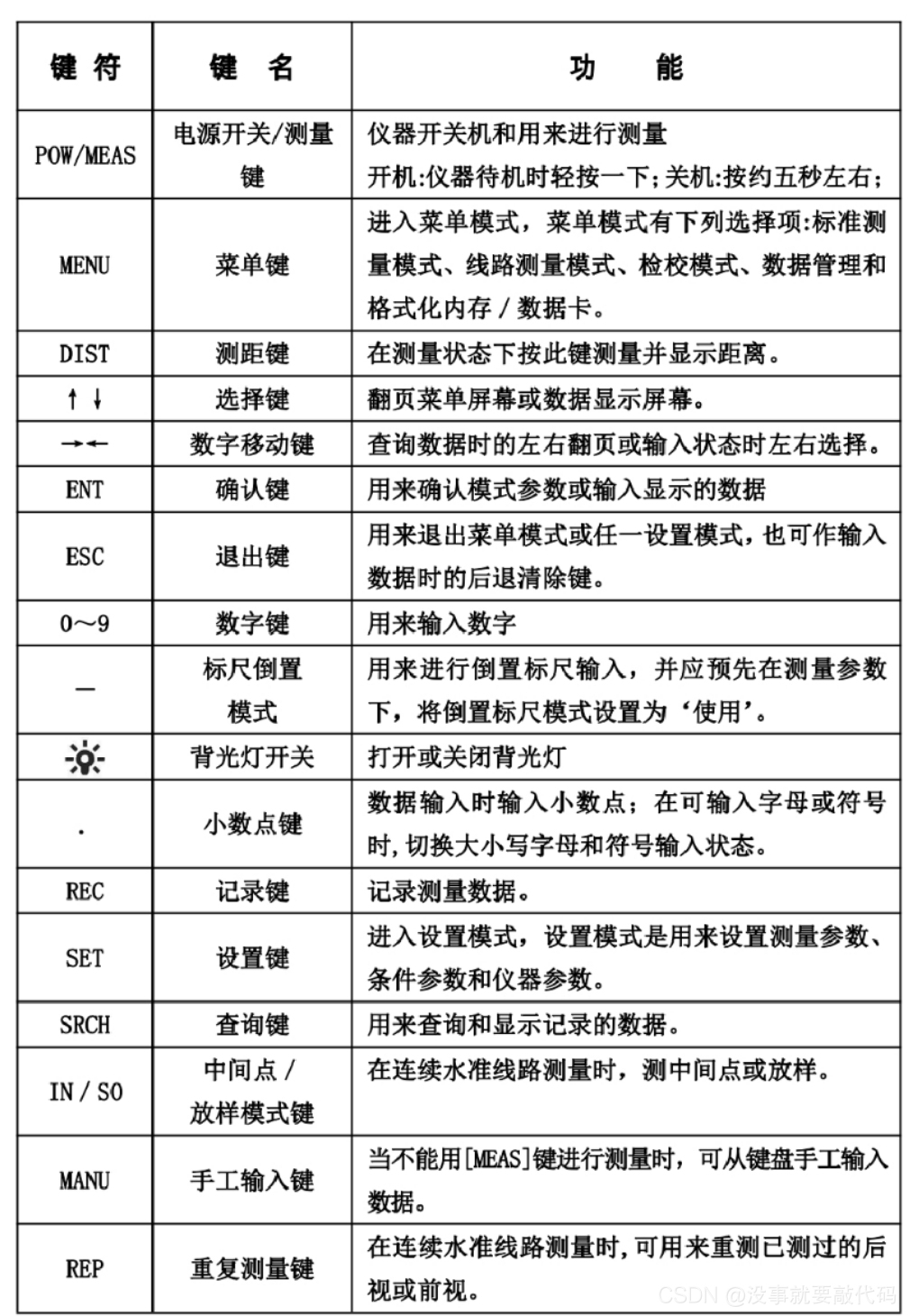

操作键及其功能
在这里插入图片描述

3 三等水准限差要求

以三等水准测量为例,采用 “后前前后” 观测顺序进行测量。

三等水准测量限差要求
操作键及其功能
误差项限差值
视线长度75 .0
前后视距差2.0
累计视距差5.0
重复测量次数≥ 3
附合路线或环线闭合差 ± 12 L ±12\sqrt L ±12L (平原)、 ± 15 L ±15\sqrt L ±15L (山区)

4 外业测量

开机,在主菜单依次选择 线路测量模式→开始线路测量→三等水准测量(BFFB)

4.1 整平仪器

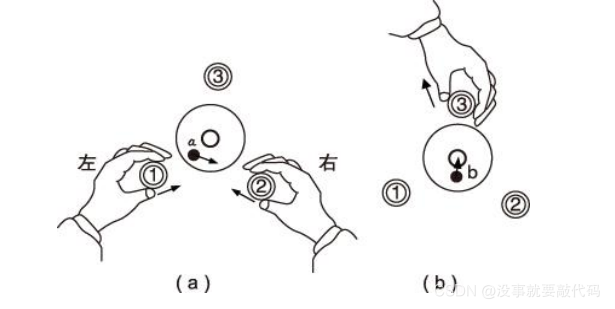

用脚螺旋将圆水准器的气泡调整居中。先将圆水准器放在适当位置,然后用双手同时向内或向外(即以相反方向)旋转脚螺旋,使一个升高、一个降低。当气泡未居中而处于a处;同时按图上箭头所示向内旋转1、2两个脚螺旋,使气泡由a移动到b处;再转动脚螺旋3,使气泡居中。这项工作要反复进行,直至仪器旋转到任何方向,气泡都居中为止。在整平的过程中,须记住左手拇指规则:“左手拇指旋转脚螺旋的运动方向,就是气泡移动的方向”,不可盲目地转动脚螺旋。
在这里插入图片描述

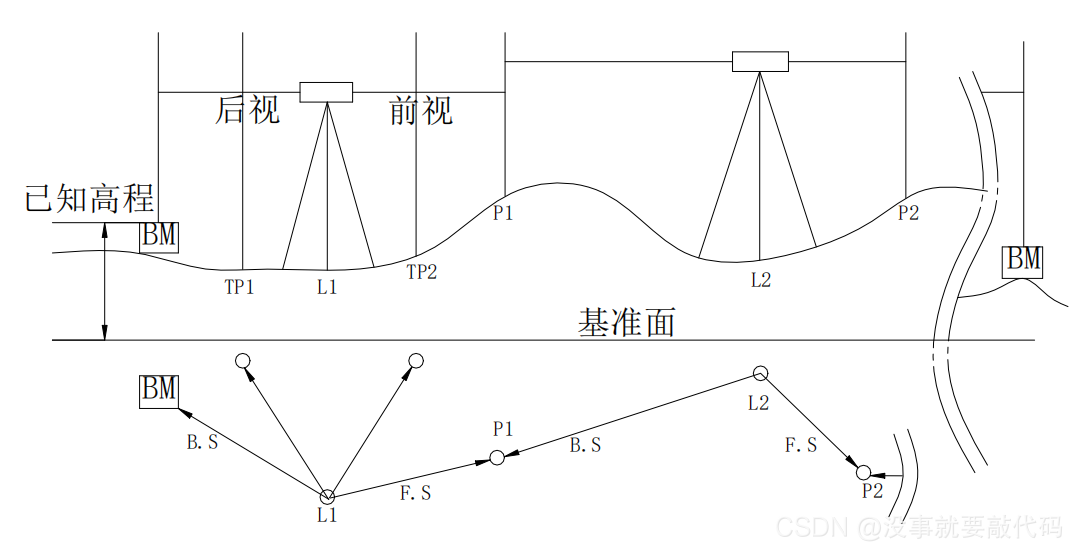

4.2 线路测量

在线路测量中,“数据输出”必须设置为“内存”、“SD卡”,通常“数据输出”为“内存”。

若要将线路水准测量数据直接存入数据存储卡内,则“数据输出”必须设置为“SD卡”。

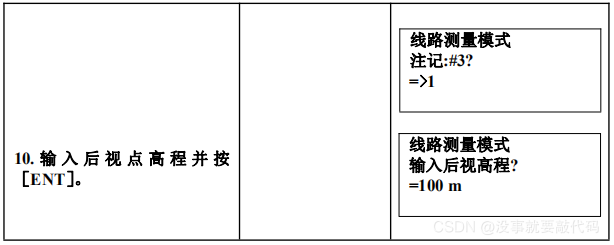

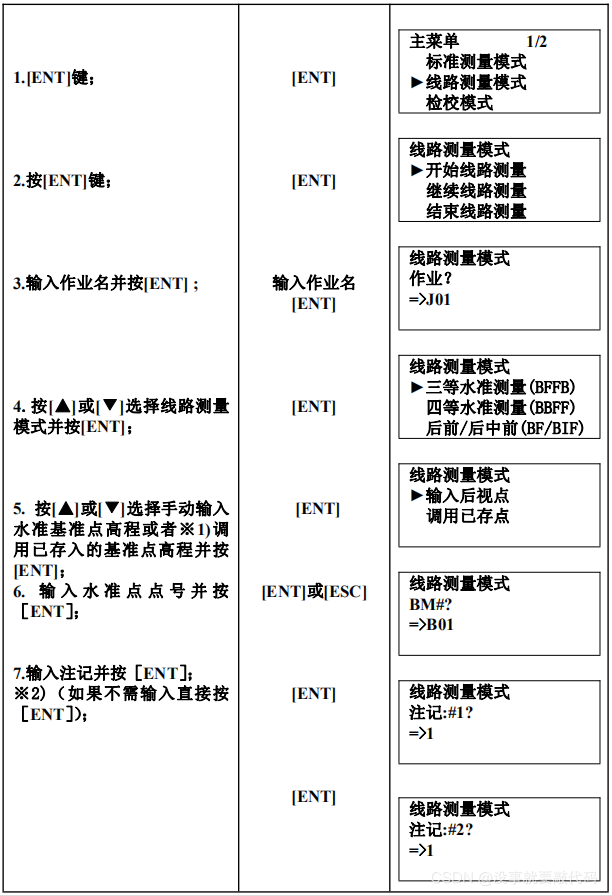

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

注记跳过即可。

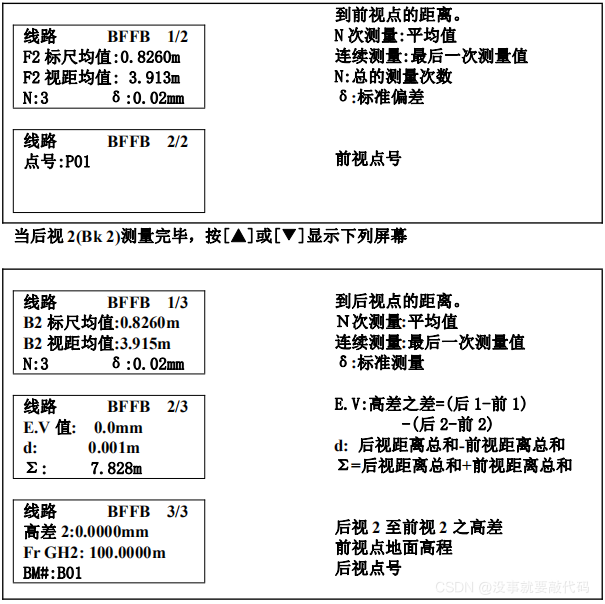

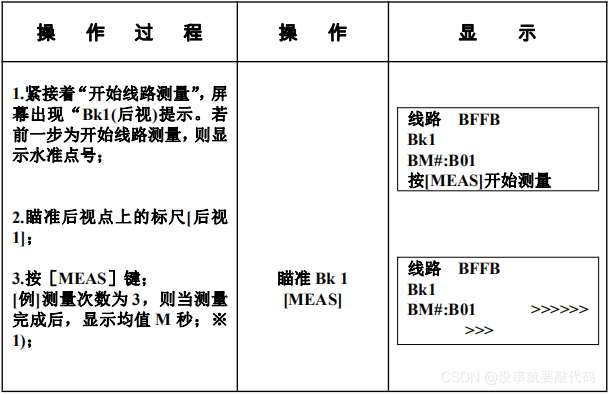

后前前后(BFFB)操作流程

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

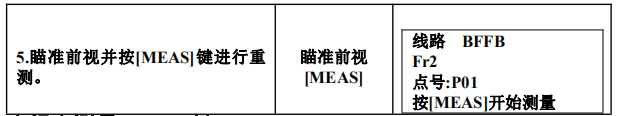

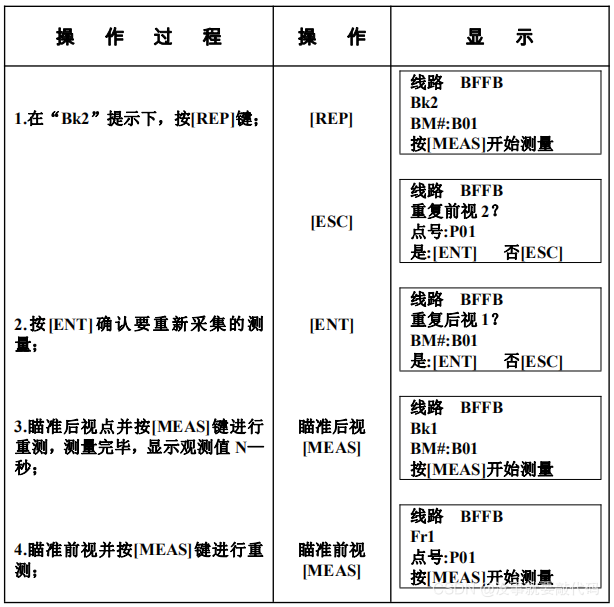

4.3 重复测量键 REP

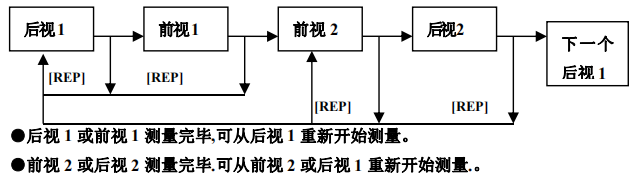

REP 键用于测站观测有错误时重新采集前面进行的后视或前视观测数据。重新测量前存储的数据不会影响每个计算数据的结果。
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

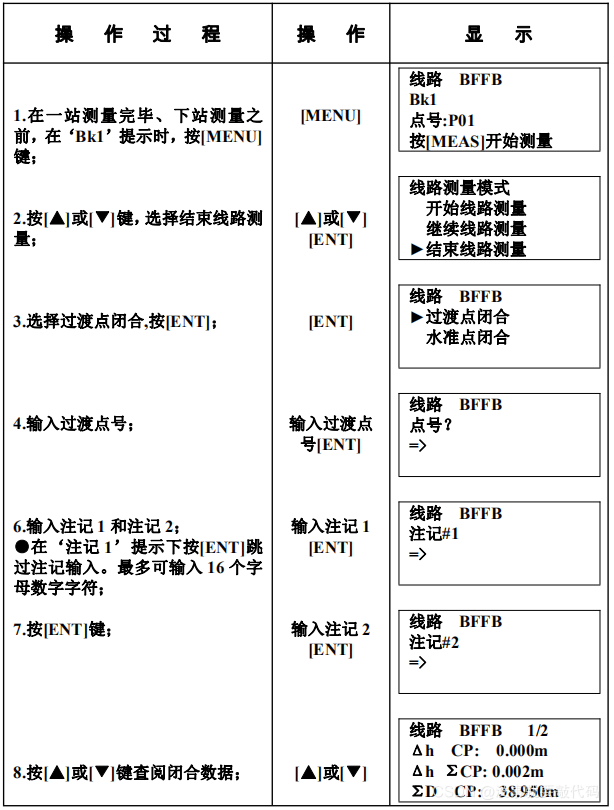

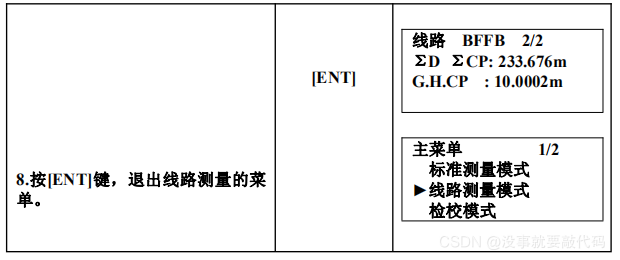

4.4 过渡点上终止线路测量

可在过渡点暂停线路测量作业。

暂停的作业也可以继续。要从一过渡点上继续线路测量工作,请参见“继续测量”。

在这里插入图片描述
在这里插入图片描述

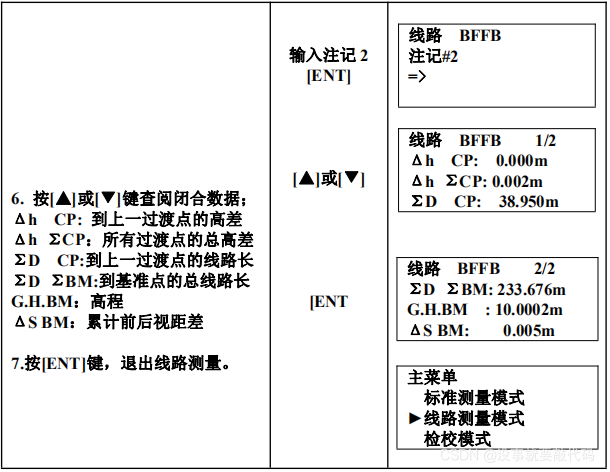

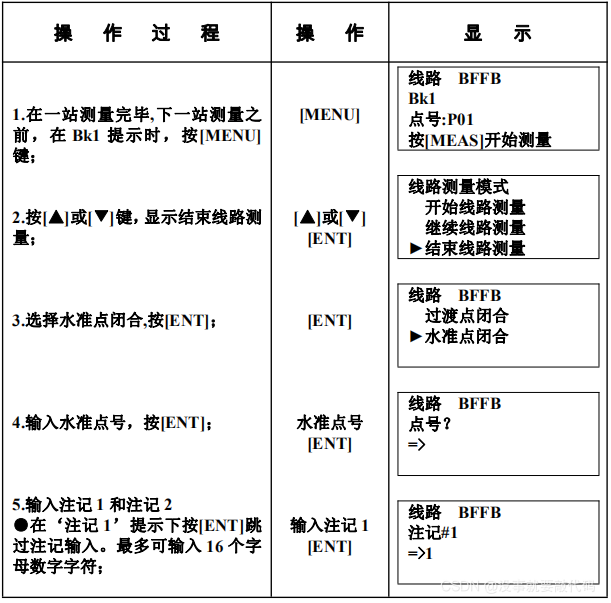

4.5 水准点上终止线路测量

在这里插入图片描述
在这里插入图片描述
注: 如水准点结束线路测量,则此线路测量作业已结束。将无法再次继续测量

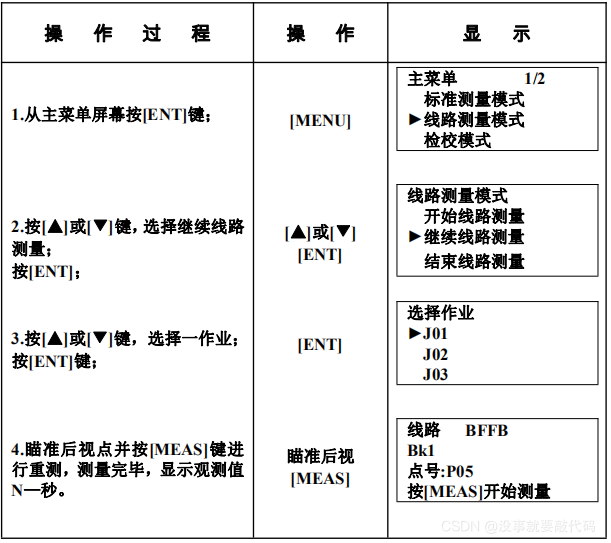

4.6 继续线路测量

该模式用来继续线路测量作业。

设置模式中的“数据输出”应设置为“内存”或“SD”卡。线路测量作业循环必须以“过渡点闭合”结束;

作业数据必须在“数据输出”下选择“SD卡”或“内存”

在这里插入图片描述

4.7 距离测量 DIST 键

在实际测量之前,应用 DIST 键检查距离,以确保前视与后视距离相等。

3 观测数据导出

请提前准备一张SD卡,一个读卡器。

水准仪内通常没有SD卡,采集的数据均需要保存的机身内存中。

请参考以下步骤进行数据导出:

  1. 取出水准仪并插入SD卡,开机;
  2. 打开主菜单,选择数据管理 > 生成文件夹,输入文件名,按ENT完成创建,用于存放要拷贝的数据。不要在电脑上新建,否则无法识别,并提示数据卡上不存在文件夹
  3. 依次选择主菜单中的 数据管理 > 拷贝作业 > 拷贝自内存 > 线路测量模式 > 选择要拷贝的作业 > 拷贝到SD卡 > 选择建立好的文件夹,数据导出完成。

DL-2007 的数据格式为(*.L),如下图所示:

在这里插入图片描述

4 平差处理

水准测量的闭合差 W W W 的计算公式为
w = ( H 0 − H n ) + ∑ h i ′ w=(H_0-H_n)+\sum {h_i'} w=(H0Hn)+hi
式中,
H 0 H_0 H0 H n H_n Hn为水准路线两端点的已知高程;
h i ′ h_i' hi 为水准路线中各测段往返测的高差中数。

4.1 按(测段)距离平差

  • 改正数计算
    将闭合差按测段距 l i l_i li 与总路线长度 ∑ l i \sum l_i li 的比值分配到各个测段的高差中,即
    v i = − l i ∑ l i × W v_i=- \cfrac {l_i}{\sum l_i}×W vi=lili×W
  • 高差平差
    加入改正数之后的每测段高差为:
    h i ′ ‾ = h i ′ + v i \overline {h_i'}=h_i'+v_i hi=hi+vi
  • 水准点高程计算
    根据起始水准点高程和高差改正数,可求得每一水准点改正后的高程
    H i = H 0 + ∑ h i ′ + ∑ v i H_i=H_0+\sum {h_i'}+\sum v_i Hi=H0+hi+vi

4.2 按测站平差

  • 改正数计算
    将闭合差按测站数平均分配到每一测段的高差中,即
    v i = − 1 n × W v_i=- \cfrac {1}{n}×W vi=n1×W
    式中, n n n 为总测站数。
  • 高差平差
    加入改正数之后的每测段高差为:
    h i ′ ‾ = h i ′ + v i \overline {h_i'}=h_i'+v_i hi=hi+vi
  • 水准点高程计算
    根据起始水准点高程和高差改正数,可求得每一水准点改正后的高程
    H i = H 0 + ∑ h i ′ + ∑ v i H_i=H_0+\sum {h_i'}+\sum v_i Hi=H0+hi+vi

5 内业解算

5.1 数字水准仪数据处理软件自动平差

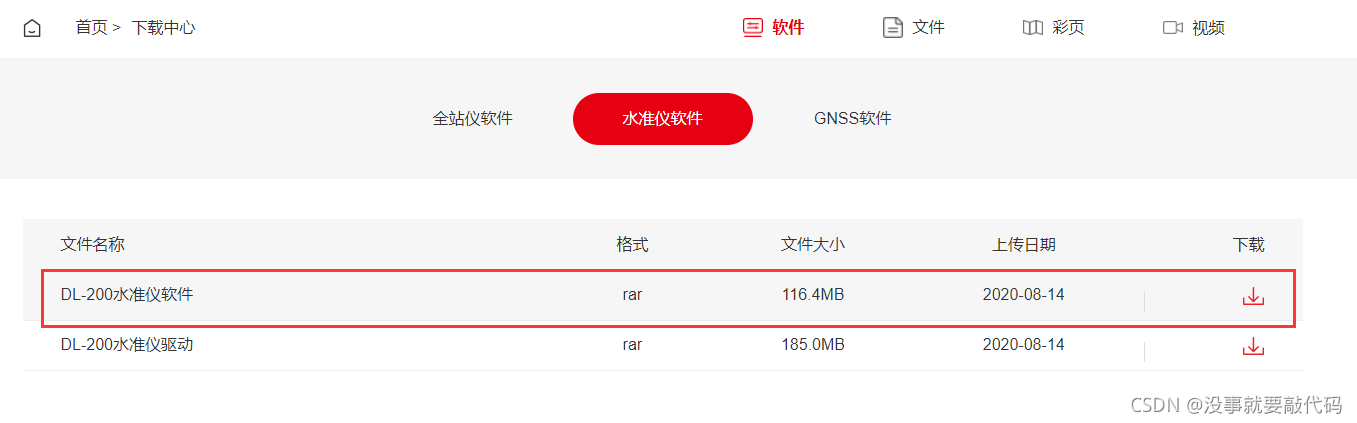

软件下载地址

在这里插入图片描述

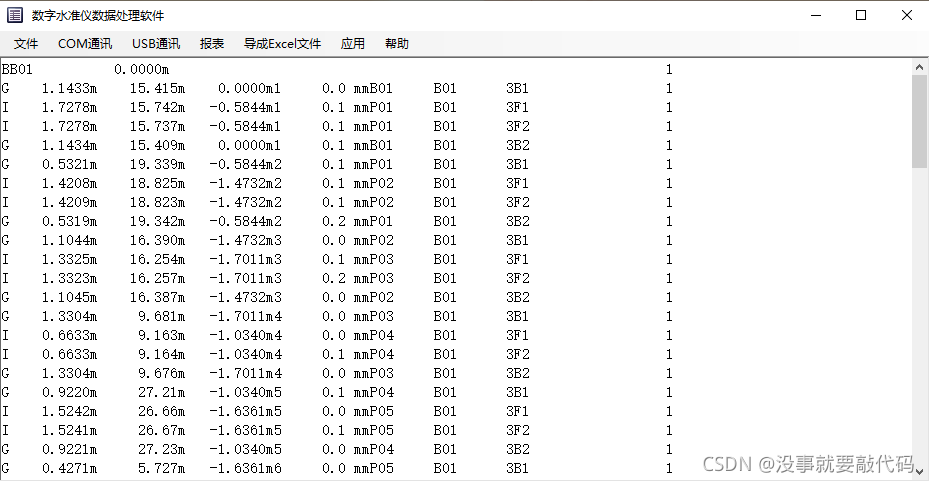

安装成功后,打开数字水准仪数据处理软件,选择“文件 > 打开”,选择要处理的 .L 文件

在这里插入图片描述

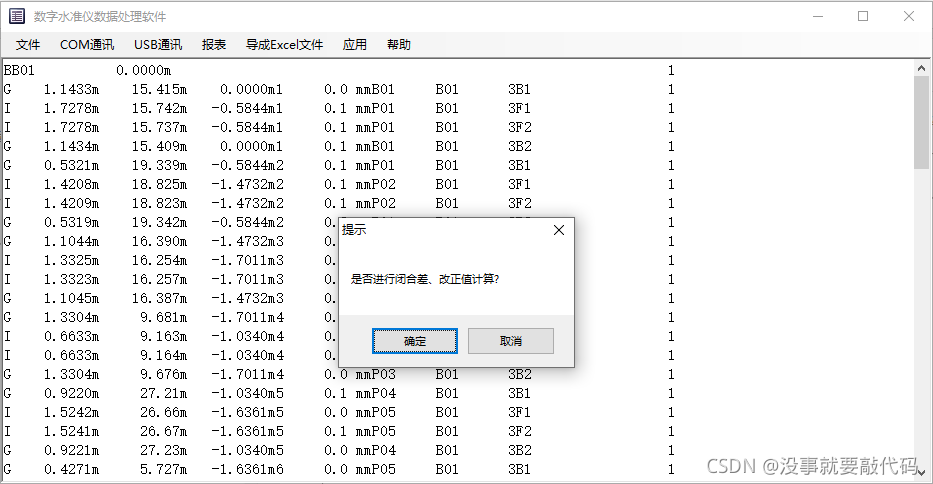

选择“报表 > 点报表”,提示 “是否进行闭合差计算”,选择 “是”

在这里插入图片描述

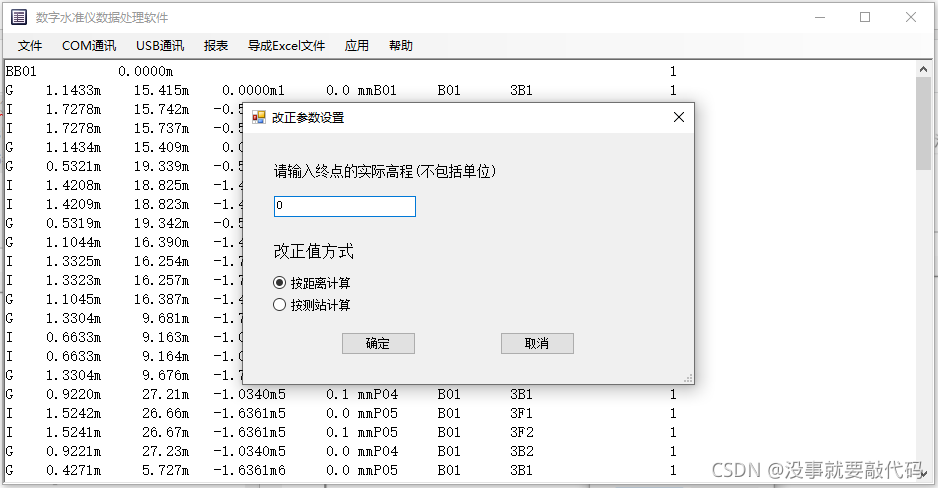

输入终点的实际高程,由于本次路线为闭合水准路线,起点和终点为同一水准点,且在外业观测时假设该点高程为 0 m,因此这里实际高程也输入 0,改正方式默认(按距离计算),点击 “确定”

在这里插入图片描述

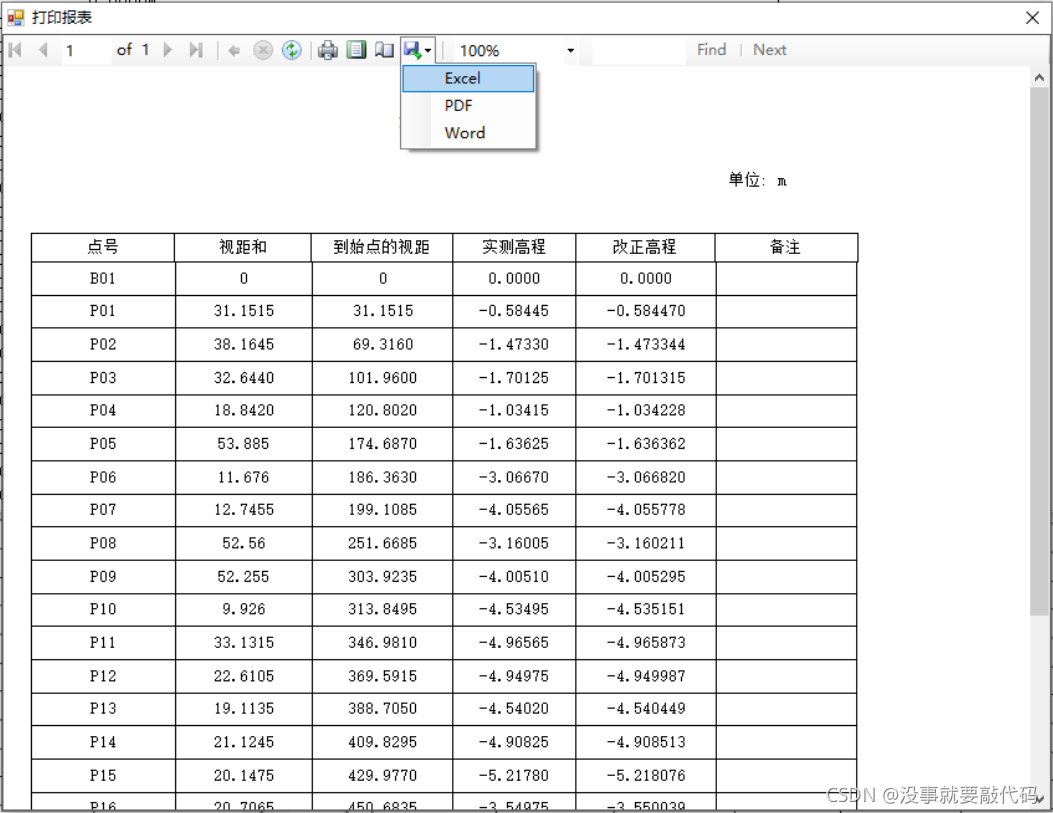

选择保存为Excel,进行进一步处理

在这里插入图片描述

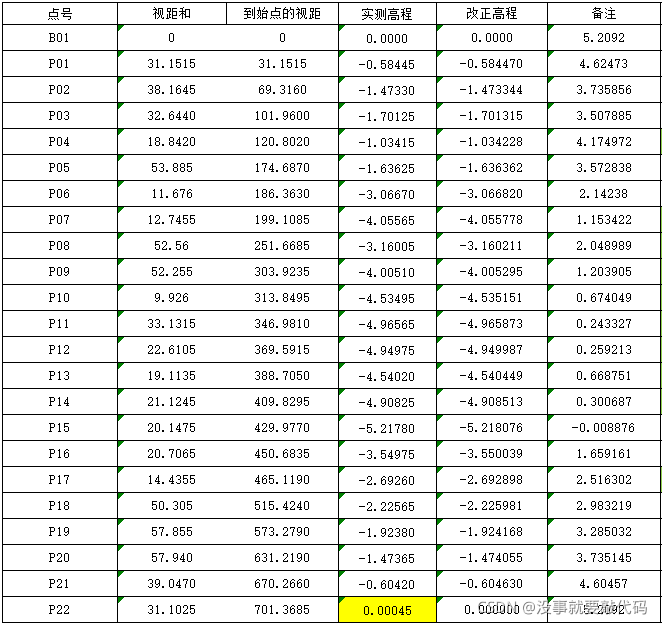

打开生成的测点报表,将每个点的高程(此时为相对高程)加上水准原点的的实际高程,得到每个点的绝对高程。

在这里插入图片描述
其中,实测高程的最后一项即为水准路线闭合差。

0.00045 < 12 0.701 0.00045<12\sqrt{0.701} 0.00045<120.701

满足三等水准测量的精度要求。

5.2 手动计算


DL-2007数字水准仪说明书
提取码:pdx6

官方下载地址 http://www.southsurvey.com/download.html
