本文详细介绍了GNSS静态测量的作业流程，包括仪器清单、外业采集、数据导出和内业处理等步骤。在外业采集阶段，使用了中海达‘华星A12’接收机进行E级控制测量，采用单基准站布网方式。内业处理涉及设置站点名与斜高、使用HGO软件进行数据处理，包括基线解算、网平差等，最终得出目标坐标系坐标。整个过程强调了数据质量控制和软件操作的细节。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

1 仪器清单

每次外业前，应将电池充满电，并检查仪器是否齐全。

GNSS静态测量仪器清单

名称	数量
接收机	5
连接螺丝	5
测高片	5
基座	5
三脚架	5
钢卷尺	5
接收机电池	10
接收机充电器	5
接收机miniUSB数据线	1
手簿	1
手簿电池	1
手簿充电器	1

另外，还应检查机身剩余内存是否充足、架腿是否稳定、基座能否正常对中整平。

2 外业采集

本次使用中海达“华星A12”系列接收机进行外业采集，控制等级为 E 级，采样间隔5s，高度截至角15°，观测时长45min。采用5台接收机，通过 单基准站式的布网方式，一台置于控制点作为公共点，其他4台置于测区，观测两个时段，共9个测站。

注意：

GPS网的基本观测量是表示测站间坐标差的基线向量，若所有基线向量的精度相同，则 GPS网的形状与GPS网的精度和可靠性无关。

- 单基准站式的布网方式： 单基准站的布网方式，它是以一台接收机作为基准站，在控制点上连续开机观测。其余的接收机在此基准站观测期间，分不同时段进行观测。

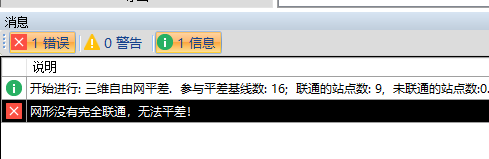

若控制点上的基准站在上一时段观测结束后，也进行了关机，则无法与下一时段的观测文件进行同步解算，需要将不同时段分开解算。否则会出现 “网形没有完全连通，无法平差！” 的问题。

3 数据导出

采用数据线（miniUSB）的方式，连接电脑和接收机，实现观测数据的导出。
在这里插入图片描述

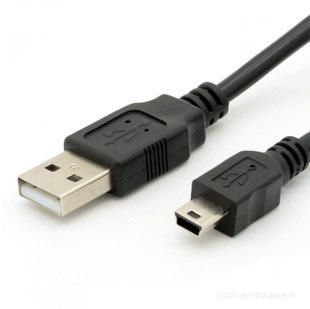

miniUSB 数据线

请参考以下步骤：

将数据线连接电脑与接收机，打开接收机电源；
选择 gnss 文件夹，找到测量时段对应的观测文件（修改时间为关机时间），拷贝到电脑即可。

4 内业处理

4.1 设置站点名与斜高

设置之前，应做好原始数据备份。

根据外业调度表，对GNS文件进行站点名的天线高设置，双击文件夹内的GNS文件即可

在这里插入图片描述

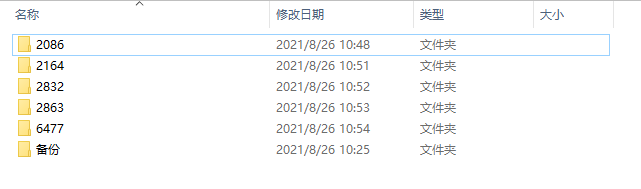

对所有GNS文件完成站点名与斜高设置工作，注意时段要对应。

在这里插入图片描述

4.2 HGO软件数据处理

静态数据处理的一般步骤包括：

新建项目，并设置坐标系统;
导入数据，并编辑文件天线高信息;

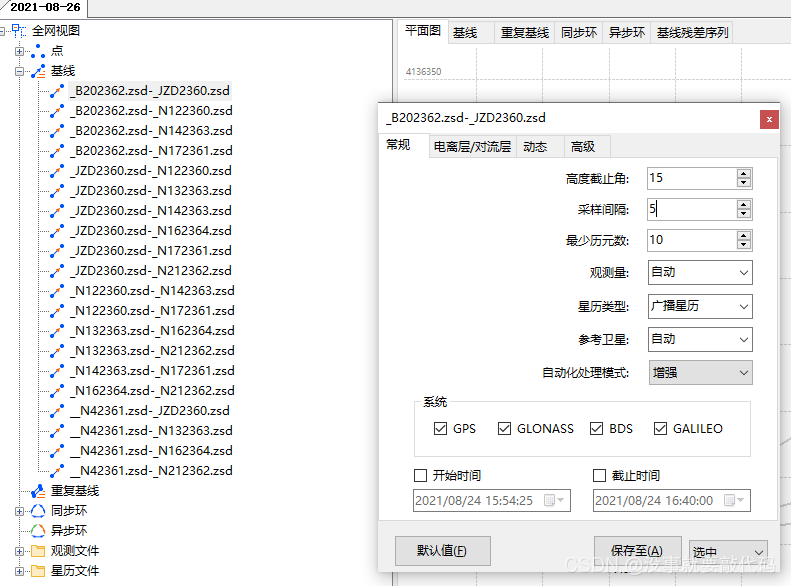

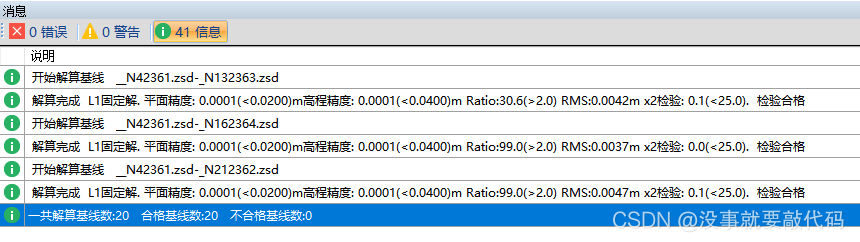

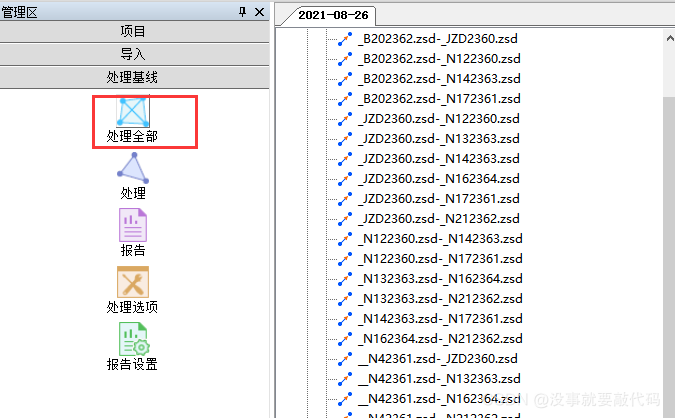

基线解算，并根据残差信息进行调整，直到基线质量合格;

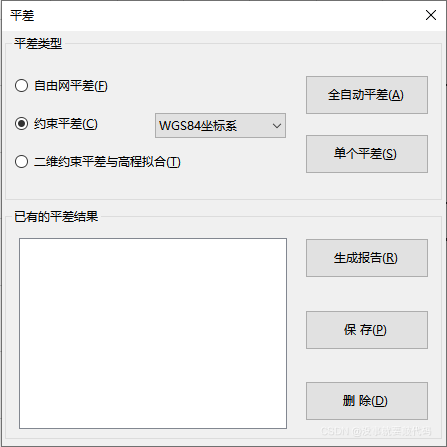

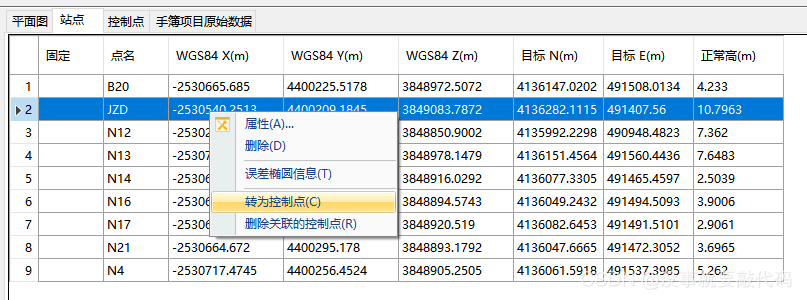

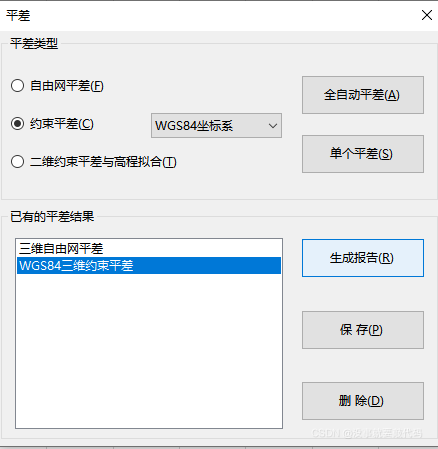

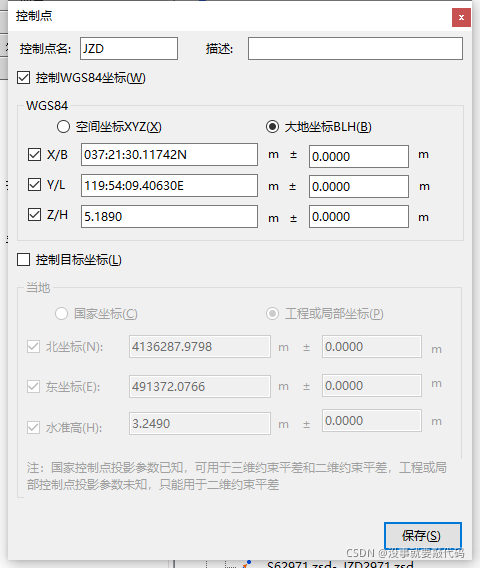

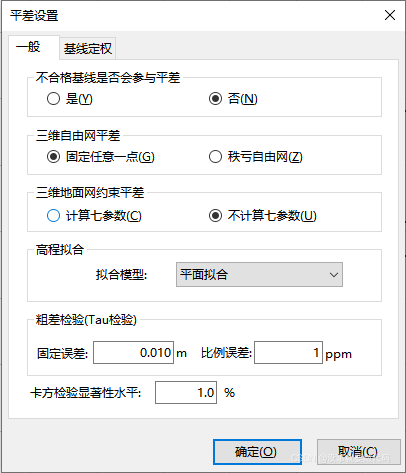

网平差，输入控制点信息后，完成自由网平差->84约束平差->当地三维约束平差或二维约束平差;

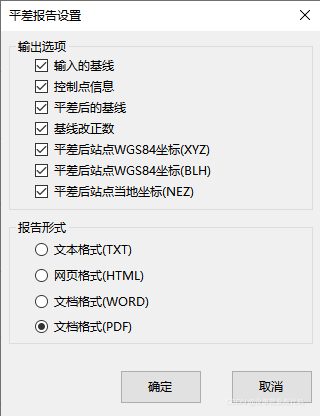

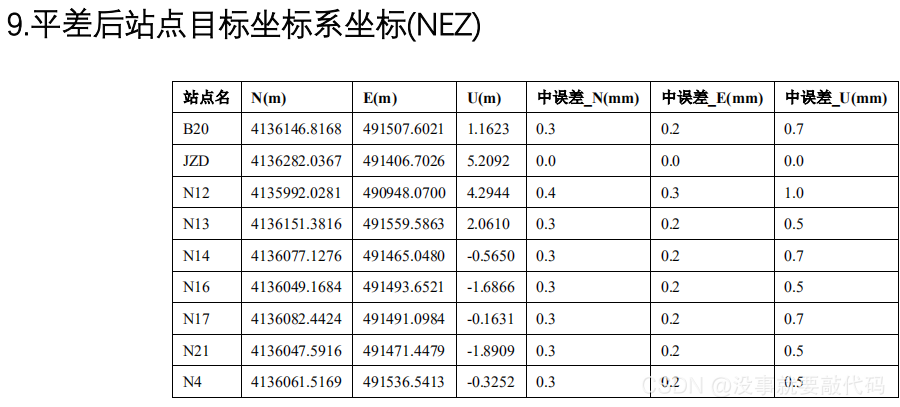

导出各种解算报告。

1. 新建项目

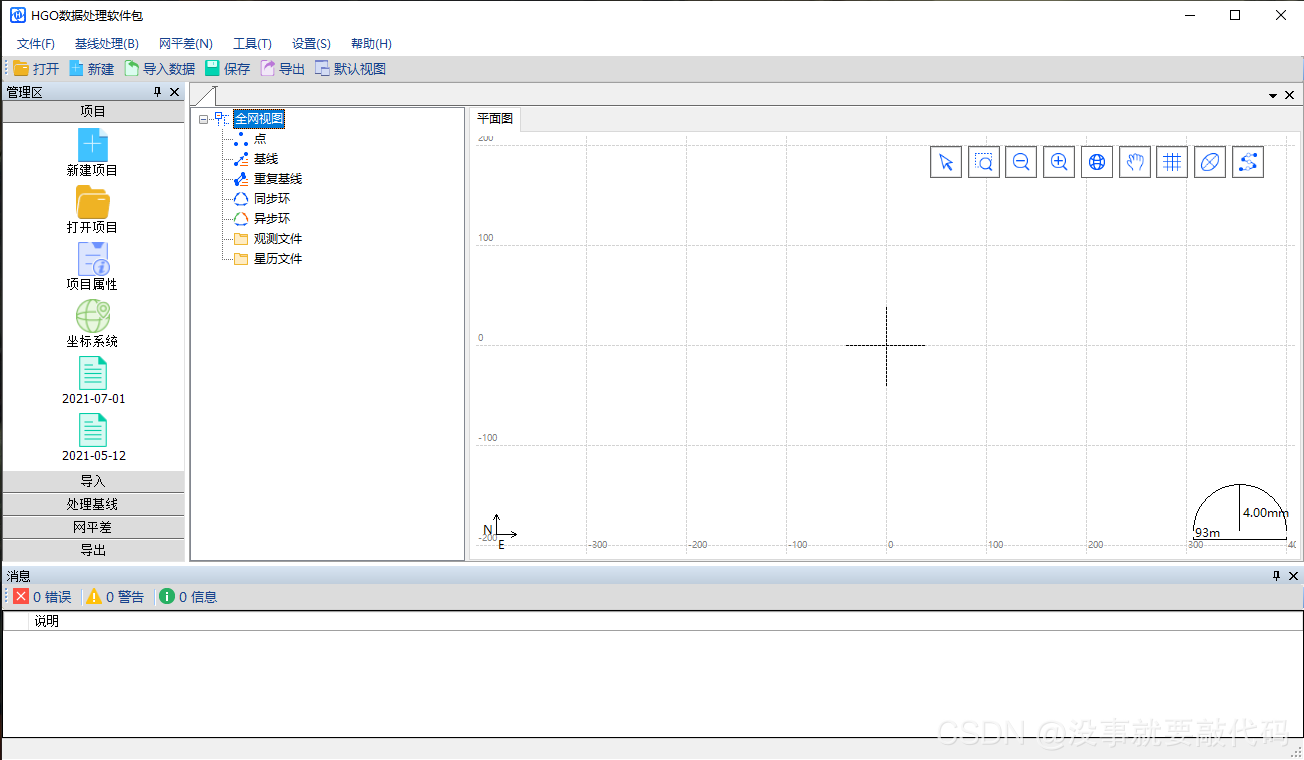

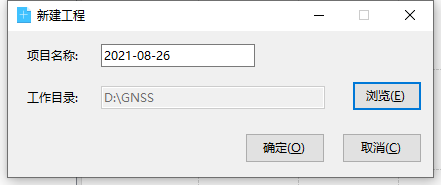

打开HGO数据处理软件，选择文件-新建项目，设置项目名称与工作目录，确定

在这里插入图片描述

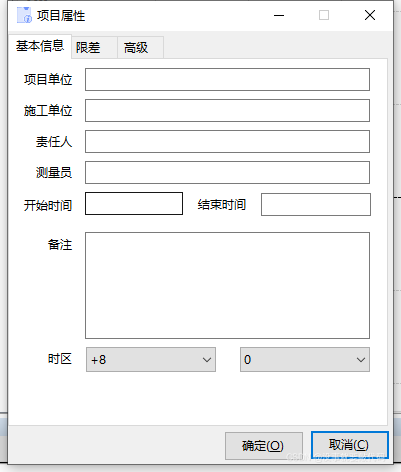

确定后按需设置项目基本信息

在这里插入图片描述
选择控制等级，这里选择 E 级，其他参数默认。

在这里插入图片描述

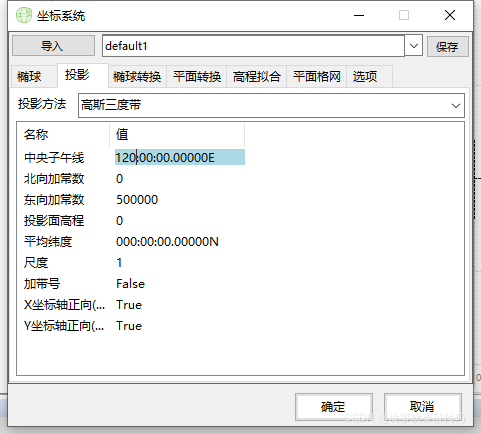

确定之后，选择坐标系统，只需要设置测区对应的中央子午线，其他参数默认

在这里插入图片描述
2. 导入文件

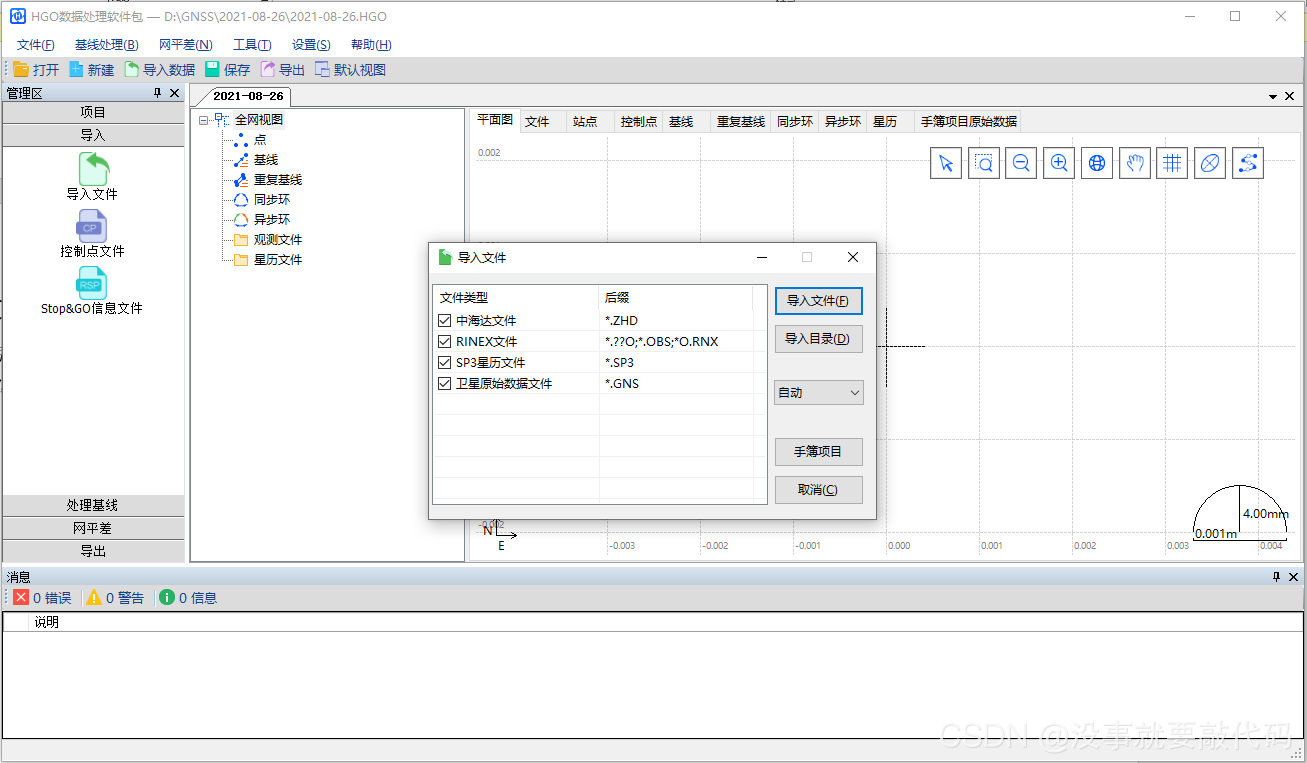

任务建完后，开始加载观测数据文件。选择『文件』－【导入】，在弹出的对话框中选择需要加载的数据类型，按【导入文件】或者【导入目录】，进入文件选择对话框：

在这里插入图片描述

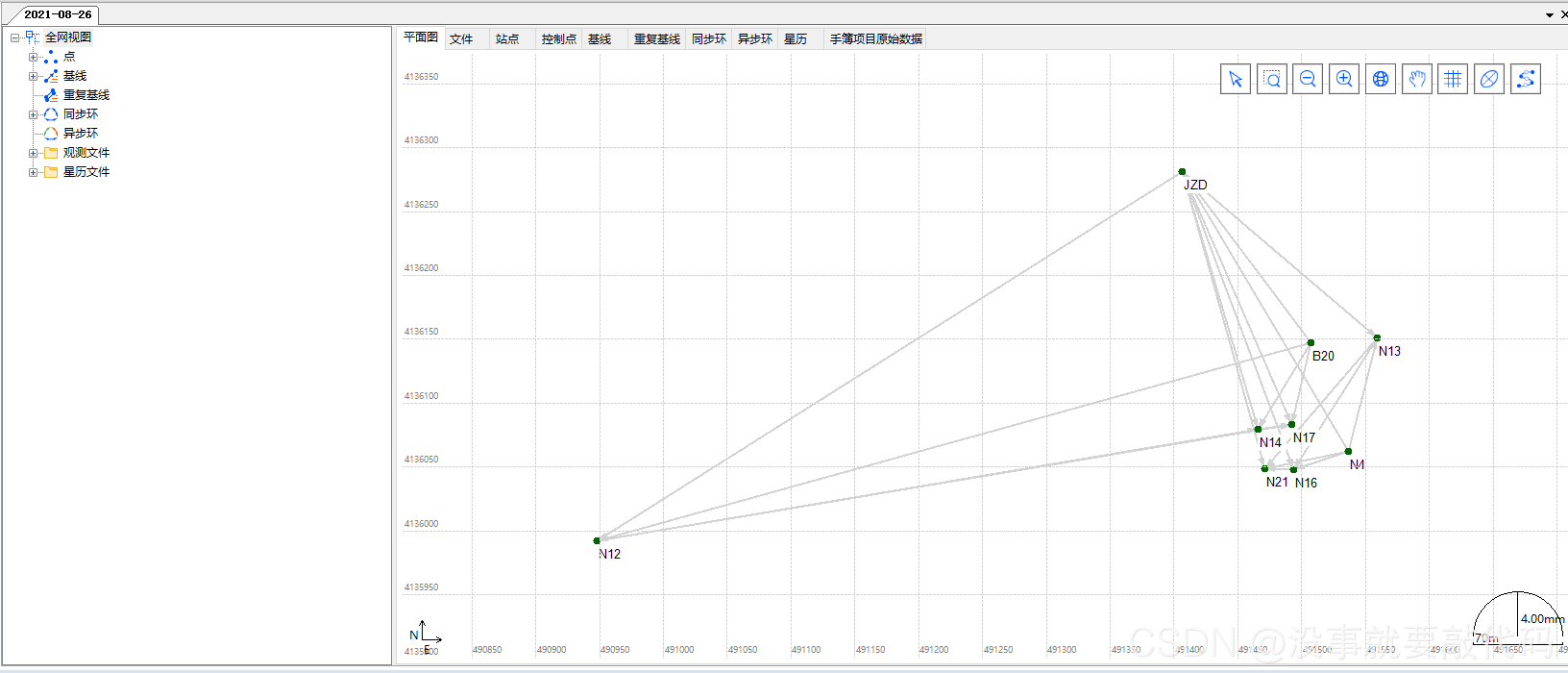

当数据加载完成后，系统会显示所有的GPS基线向量，【平面图】会显示整个GPS网的情况。

在这里插入图片描述

3. 文件信息编辑

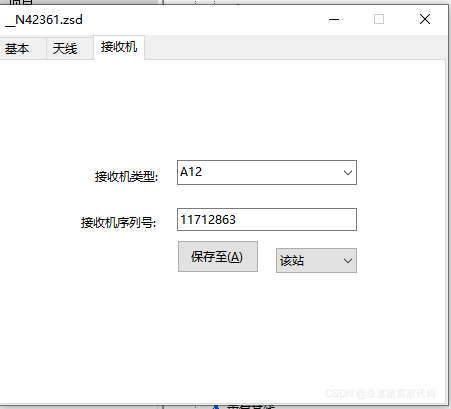

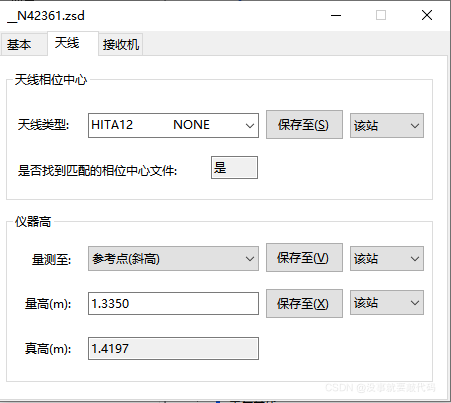

当数据加载完成后，系统会显示所有的文件，点击中间树形目录中的【观测文件】，并将右边工作区选项卡切换为【文件】，即可查看详细的文件列表。双击某一行，即可弹出编辑界面，这里主要是为了确定天线高，接收机类型，天线类型。按照相同方法完成所有文件天线信息的录入或编辑。用户也可以在文件列表处理直接修改点名、天线类型和天线高信息。
