1.共轴理想光学系统成像性质

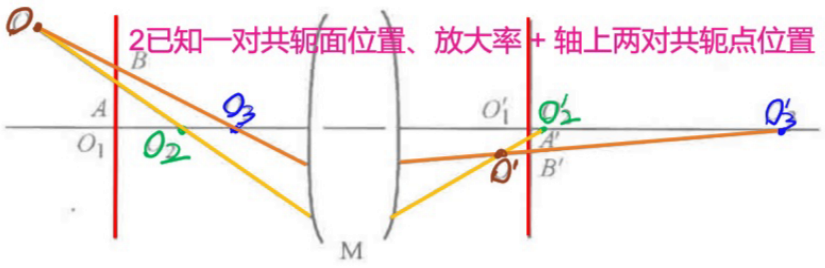

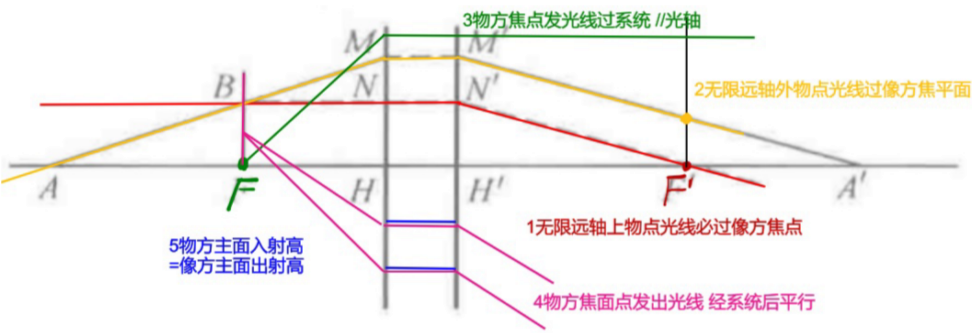

- 焦点: 光轴上无限远点的共轭点
- 物方焦点: 无限远轴上像点的共轭点
- 物方焦距
- 像方焦点: 无限远轴上物点的共轭点
- 像方焦距
- 焦平面: 过焦点⊥光轴的面

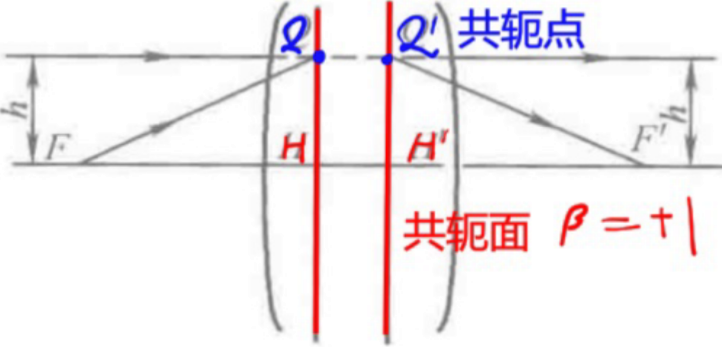

- 主平面:
β
=
±
1
\beta=\pm 1
β=±1的一对共轭平面
- 主点: 主平面与光轴焦点

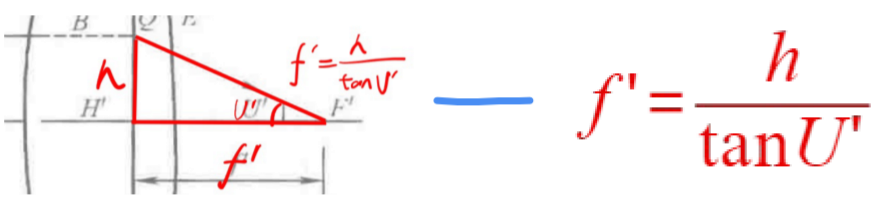

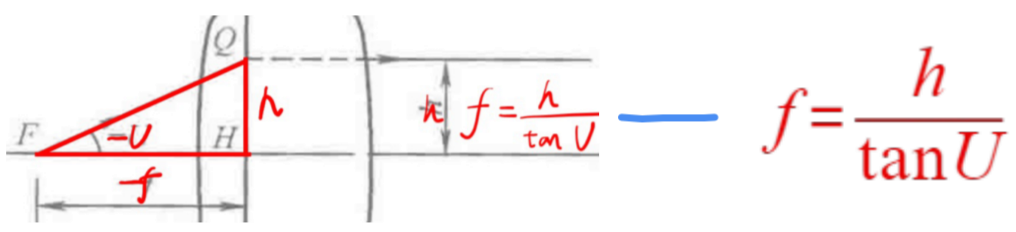

- 焦距: 主点到焦点距离
- f ′ f = − n ′ n \frac{f'}{f}=-\frac{n'}{n} ff′=−nn′
- 同一介质中 f ′ = − f f'=-f f′=−f

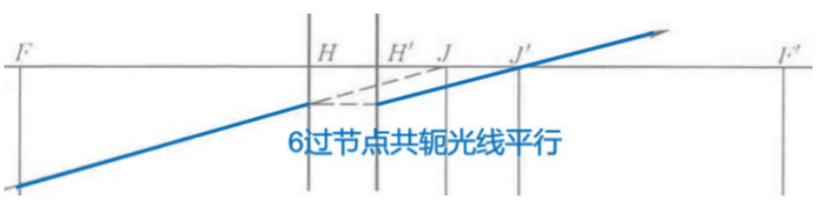

- 节平面: γ = ± 1 \gamma=\pm 1 γ=±1的一对共轭平面

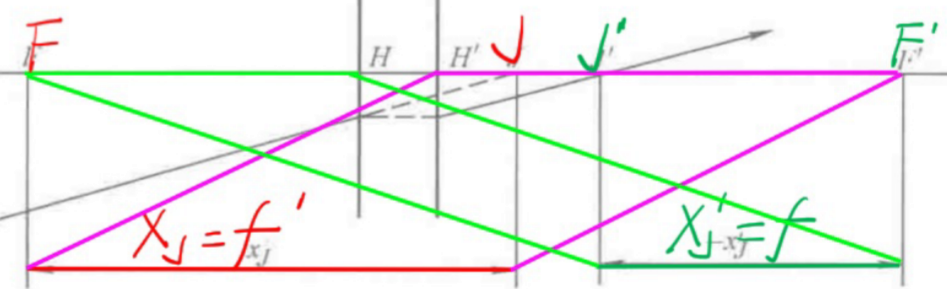

- 节点: 节平面∩光轴
- x J = f ′ x J ′ = f x_J=f' ~~ x_J'=f xJ=f′ xJ′=f
2.成像性质
3.图解法
4.解析法

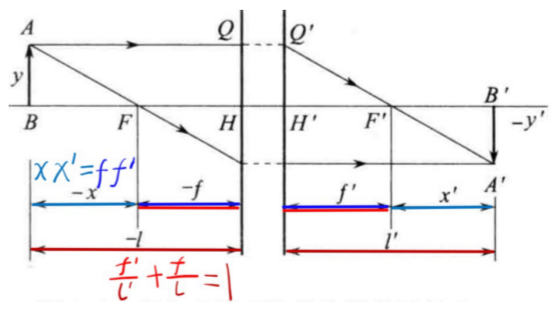

- 牛顿公式
- x x ′ = f f ′ xx'=ff' xx′=ff′
- 高斯公式
- f ′ l ′ + f l = 1 \frac{f'}{l'}+\frac{f}{l}=1 l′f′+lf=1
- 同一介质
- 1 l ′ − 1 l = 1 f ′ \frac{1}{l'}-\frac{1}{l}=\frac{1}{f'} l′1−l1=f′1
- 焦距关系
- f ′ f = − n ′ n \frac{f'}{f}=-\frac{n'}{n} ff′=−nn′
5.理想光学系统放大率
- 垂轴放大率
- β = y ′ y \beta=\frac{y'}{y} β=yy′
- β = − f f ′ l ′ l = n n ′ l ′ l β = − f x = − x ′ f ′ \beta=-\frac{f}{f'}\frac{l'}{l}=\frac{n}{n'}\frac{l'}{l} ~~~~ \beta=-\frac{f}{x}=-\frac{x'}{f'} β=−f′fll′=n′nll′ β=−xf=−f′x′
- 轴向放大率
- α = d x ′ d x = d l ′ d l \alpha=\frac{dx'}{dx}=\frac{dl'}{dl} α=dxdx′=dldl′
- α = − f ′ f β 2 = n ′ n β 2 α = − x ′ x \alpha=-\frac{f'}{f}\beta^2=\frac{n'}{n}\beta^2 ~~~~ \alpha=-\frac{x'}{x} α=−ff′β2=nn′β2 α=−xx′
- 角放大率
- γ = tan U ′ tan U \gamma=\frac{\tan U'}{\tan U} γ=tanUtanU′
- γ = n n ′ 1 β \gamma=\frac{n}{n'}\frac{1}{\beta} γ=n′nβ1
- α γ = β \alpha\gamma=\beta αγ=β

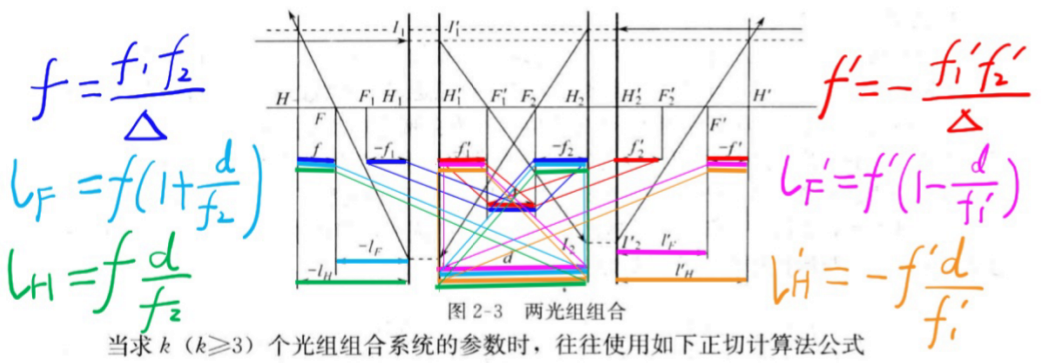

6.光学系统组合公式
- 光焦度:
- φ 1 = 1 f 1 ′ , φ 2 = 1 f 2 ′ \varphi_1=\frac{1}{f_1'}, \varphi_2=\frac{1}{f_2'} φ1=f1′1,φ2=f2′1
- φ = φ 1 + φ 2 − d φ 1 φ 2 \varphi=\varphi_1+\varphi_2-d\varphi_1\varphi_2 φ=φ1+φ2−dφ1φ2

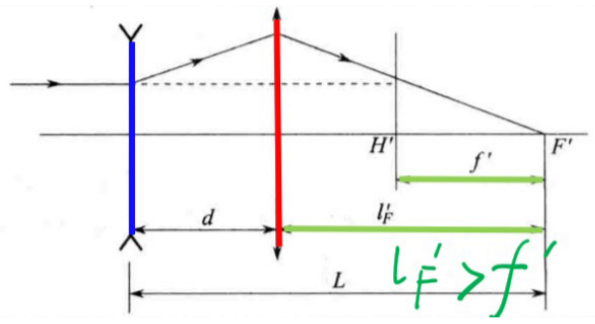

远摄型光组
- 正透镜在前, 负透镜在后
- 组合焦距>机械筒长
- 在长焦距镜头中缩小机械尺寸

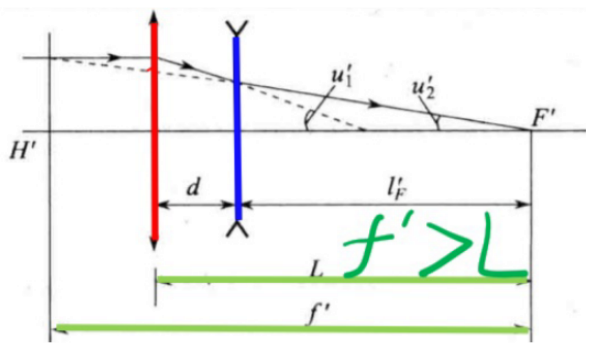

反远距型光组
- 负透镜在前, 正透镜在后
- 工作距>焦距
- 短焦距,大工作距镜头(显微镜)
