PCIE接口协议学习一

一、PCIE简述

1.PCIE的功能

PCI Express是一种高性能、通用IO互连接口，可用于各种计算和通信平台。支持电源管理、服务质量检测（QoS）、热插拔、数据完整性分析与错误处理等功能。

2.具备一些高级功能

2.1 理解不同的数据类型和排序规则

2.2 电源管理和预算

①能够识别给定功能的电源管理能力

②能够将电源转换为特定电源状态

③能够接收当前电源状态通知

④能够从主电源的断电状态中产生一个可唤醒的请求

⑤能够确定设备通电的顺序

2.3 支持差异化服务

①能够为每个QoS数据流拥有专门的链接资源，以提高结构效率和有效的应用级性能，面对线头阻塞

②能够配置结构QoS仲裁策略

③能够标记端到端QoS与每个包

④能够创建端到端等时（基于时间，注入速率控制）解决方案

2.4 支持热插拔

2.5 确保数据完整性

①支持所有类型的事务和数据链路数据包的链路级数据完整性

②支持高可用性解决方案的端到端数据完整性的能力

2.6 支持错误处理

①支持pci级错误处理

②支持高级错误报告和处理，以改进故障隔离和恢复

2.7易于测试

①通过简单的连接即可测试电气性能

三、PCIE链路建立与使用

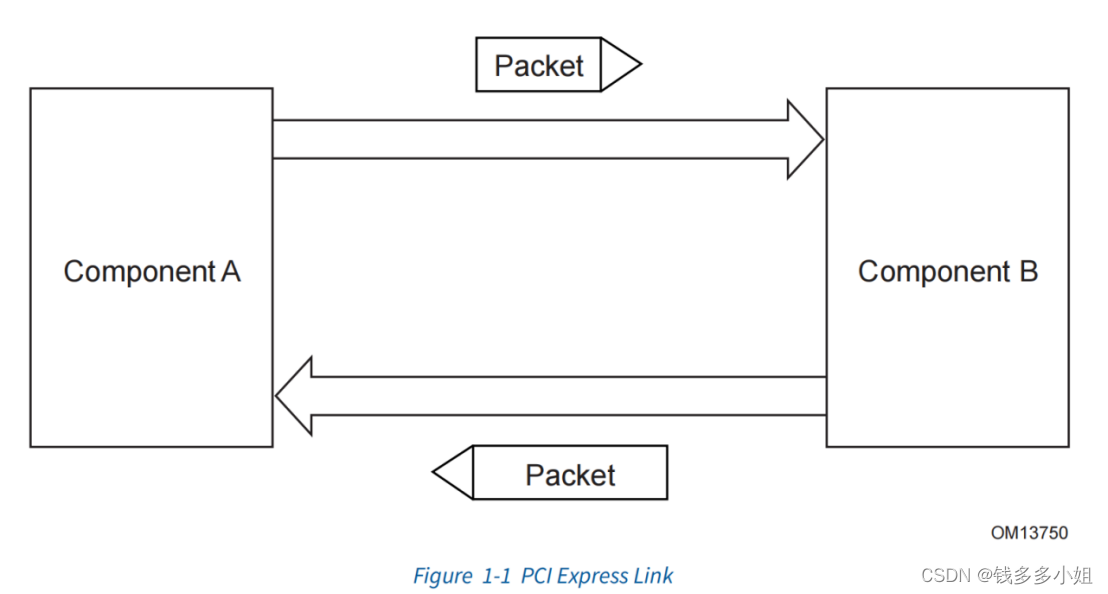

图1.PCIE链路的建立

通常情况下我们使用PCIE连接器在两张板卡间建立通信链
