SU-03T语音模块使用简介

SU-03T语音模块

详细的介绍还得看厂家给的资料，里面有模块规格书，下载方法，平台配置语音SDK文档

1.先看SU-03T模组规格书，大概看下模块特性，了解模块的供电

供电电压 3.6V ~ 5.5V，一般 5V 供电，供电电流 >200mA

注意：UART0 串口 B0,B1 引脚是调试器的烧录口，串口烧录使用 UART1 （B6，B7 脚），具体烧录方式查看烧录文档

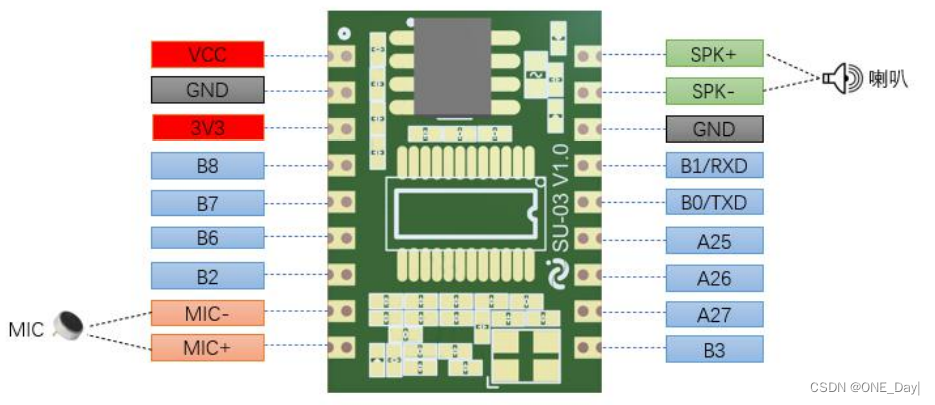

引脚说明：

序号	Pin脚名称	功能说明
1	VCC	5V供电
2	GND	数字地
3	3V3	芯片内部 LDO 输出 3.3V，外部负载不能超过 150mA
4	B8	打印信息引脚，不用可悬空
5	B7	ADC13/UART1_TXD/I2C_SCL
6	B6	ADC12/UART1_RXD/I2C_SDA
7	B2	UART1_TXD/I2C_SCL/TIM3_PWM
8	MIC-	驻极体麦负极
9	MIC+	驻极体麦正极
10	B3	UART1_RXD/I2C_SDA/TIM4_PWM
11	A27	ADC6/SPIS_MOSI/SPIM_MOSI/I2S0_DO/DMIC1_CLK/TIM3_PWM
12	A26	ADC5/SPIS_CLK/SPIM_CLK/I2S0_BCLK/I2S1_BCLK/DMIC0_CLK
13	A25	ADC4/SPIS_MISO/SPIM_MISO/I2S0_LRCLK/I2S1_LRCLK/DMIC_DAT
14	B0	UART0_TXD/I2C_SCL/TIM3_PWM
15	B1	UART0_RXD/I2C_SDA/TIM4_PWM
16	GND	数字地
17	SPK-	喇叭负极
18	SPK+	喇叭正极

2.下载方法

(1).在官方平台配置好语音SDK后，将SDK下载到本地，存放目录不能有中文

在目录F:\SU-03Tyuyinbao\uni_hb_m_solution-6758-20220423\uni_hb_m_solution\image_demo\Hummingbird-M-Update-Tool

中有个下载工具，叫UniOneUpdateTool.exe，是官方配的下载工具，每次下载SDK包都会有这个工具

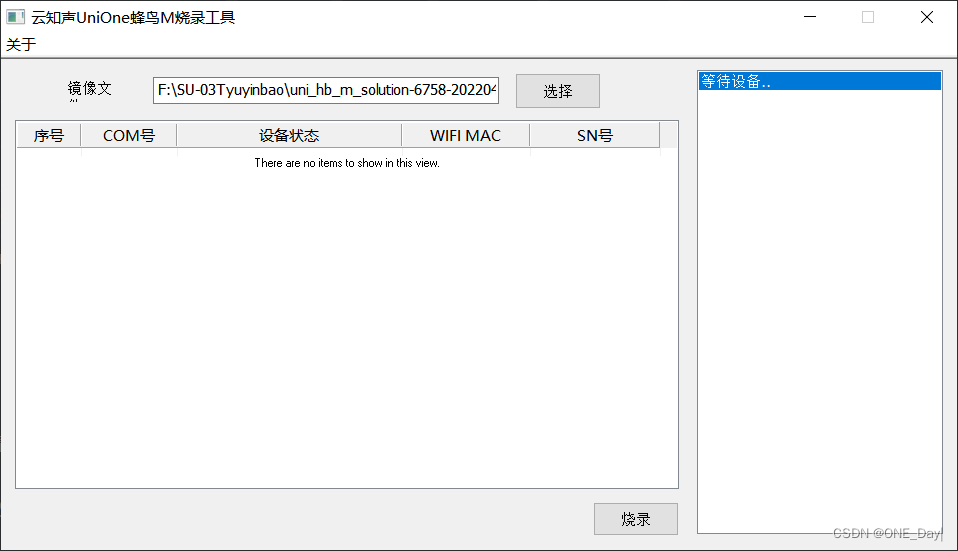

(2).打开工具，镜像文件选择与工具同一目录下的bin文件，要选release版本的，名称：uni_app_release_update.bin

(3).接线方式

B7 引脚 接 串口工具 RXD

B6 引脚 接 串口工具 TXD

GND 接 串口工具 GND

CH340不支持接负载的，需要外部给模块接电源，共地问题要解决好，即CH340的GND要接到外部电源的GND，保证CH340的地线与模块供电的地线是相连的，可以用面包板来接线

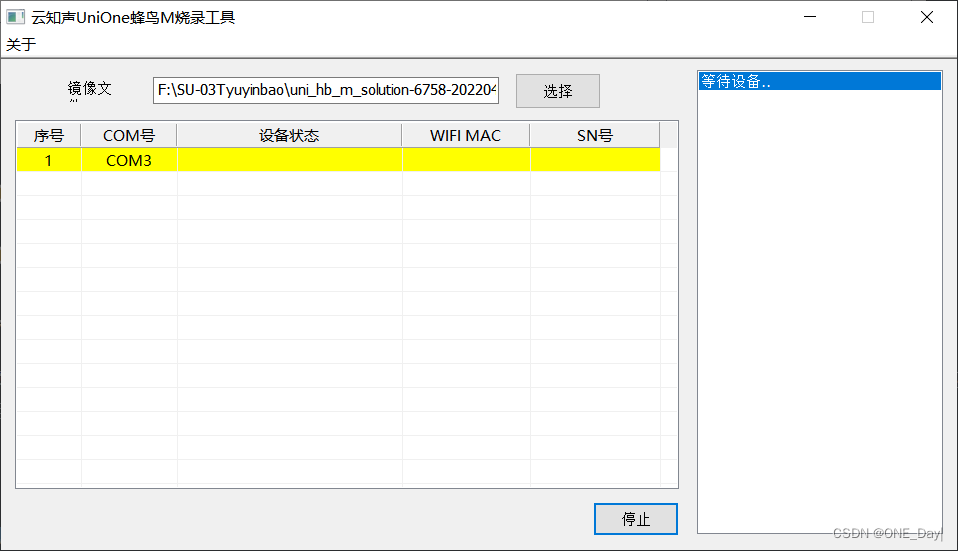

(4).CH340插上电脑，看到工具显示COM口后，点击烧录，再给模块上电（在此之前模块不要上电）,上电后就会显示下载进度，等待即可

(5).完成烧录，模块重新上电即可使用，更详细的说明可看USB_Update_Tool_User_Guide串口测试教程
