SU-03T是一款低成本、低功耗、小体积的离线语音识别的模组,可以快速应用于智能家居,各类智能小家电,台灯、风扇、空调等产品。

本章节我们可通过小智语音模块来控制LED灯的亮灭,以及亮度的调节。

前言

一、认识SU-03T模组

1、引脚示意图

2、引脚功能

二、硬件

三、智慧公元

1.打开浏览器智能公元/AIOT快速产品化平台 (smartpi.cn)

2.配置项目信息

3.点击“生成SDK”,后台就会帮你加载,生成一个固件;需要等待10-30分钟;

四、ICEman connect failed, return!

有问题欢迎批评指正!


前言

我们先了解一下SU-03T的特性:

32bit RISC 内核,运行频率240M 并且 支持 DSP 指令集以及 FPU 浮点运算单元,RC 12MHz 时钟源和 PLL 锁相环时钟源,2 个 PWM 输出,1 个 12-bit SAR-ADC 最大 450Khz 采样率,支持 I2S input/output ,支持 5V 电源输入。


一、认识SU-03T模组

1、引脚示意图

2、引脚功能

二、硬件

  • USB转TTL刷机线
  • SU-03T语音模块
  • 杜邦线若根

接线:

注意:烧录的时候要先拔下VCC,检测后接上(烧录检测不到的时候可能要重复许多次);

 这里接线有点乱!讲一下:

LED灯长针为正极,短针为负极;在语音SDK设置中用的是B2引脚控制LED灯的亮灭(高低电平);B3引脚亮度的调节。这里外接了一个给SU-03T板子供电的模块;

B2、B3引脚 == LED 灯的正极;GND 接 == LED灯负极;

三、智慧公元

1.打开浏览器智能公元/AIOT快速产品化平台 (smartpi.cn)

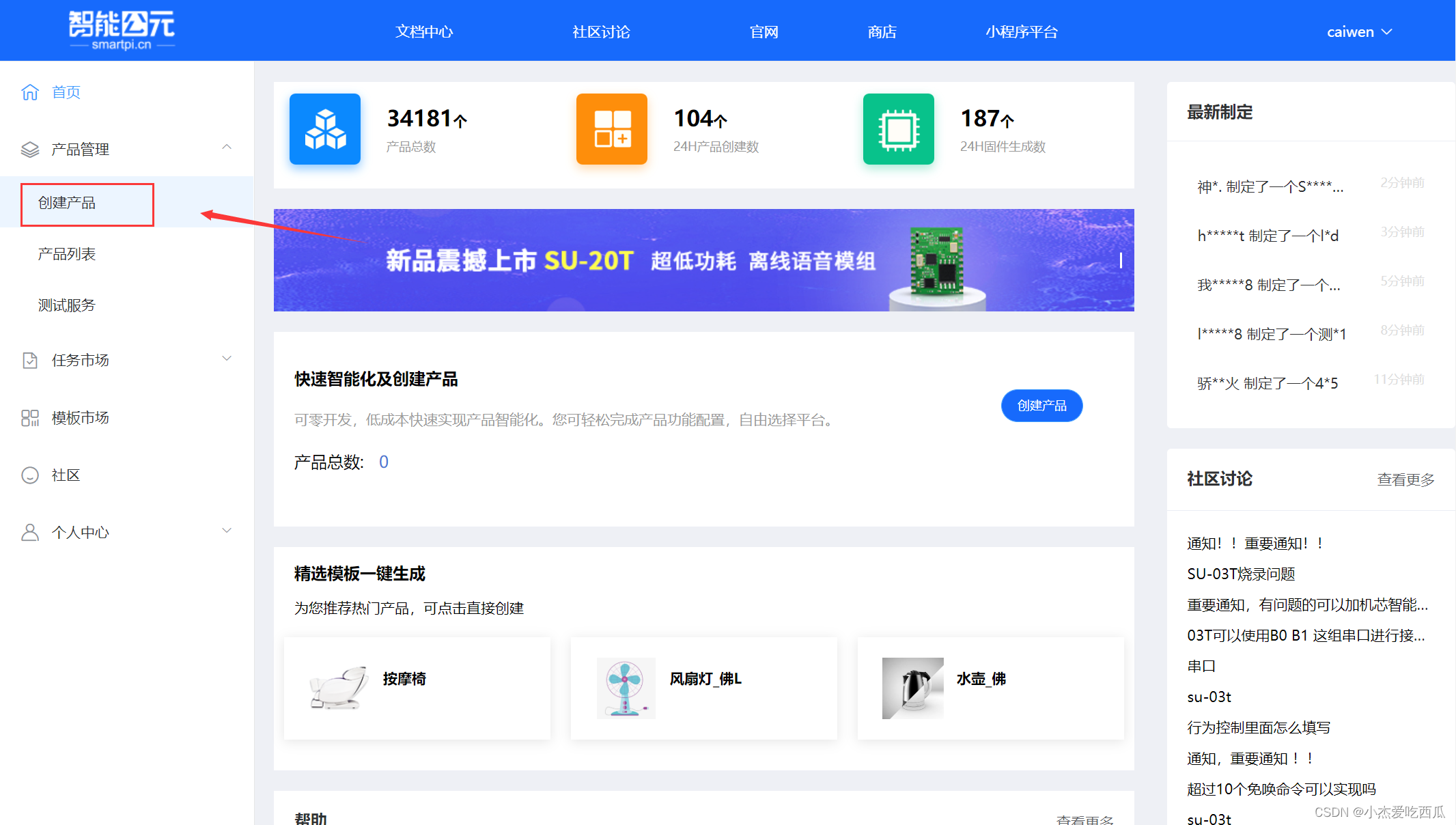

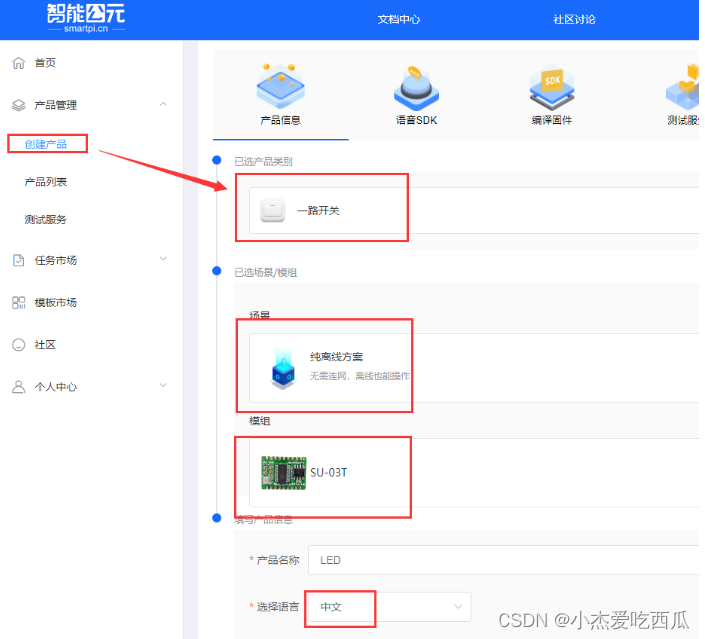

  (1)登录/注册用户后,左侧有一个“创建产品”;

2.配置项目信息

     (1)这里选择的是“单路开关”,选择“纯离线方案”,模组选择“SU-03T”,产品名称“自定义”即可,语言选择“中文”,选择“保存”;

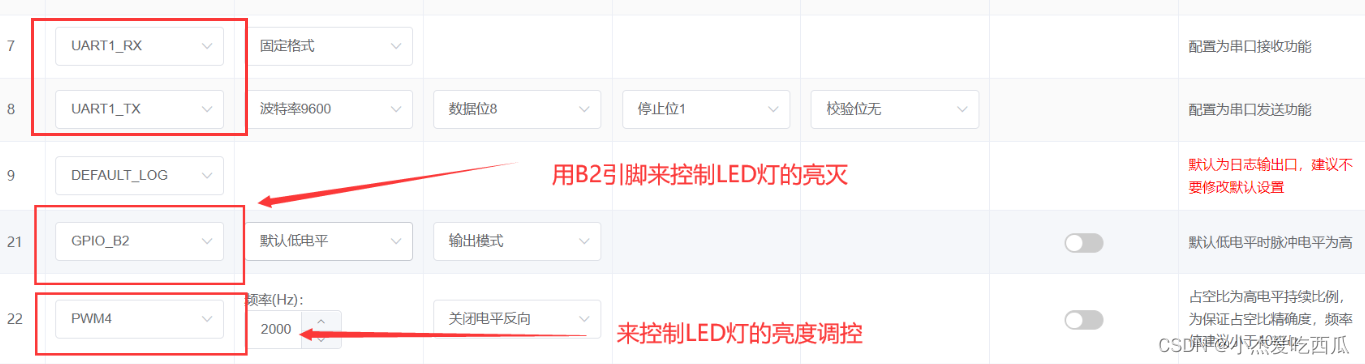

 (2)进入下一步语音SDK的配置,Pin脚的配置,其他为“默认”即可;

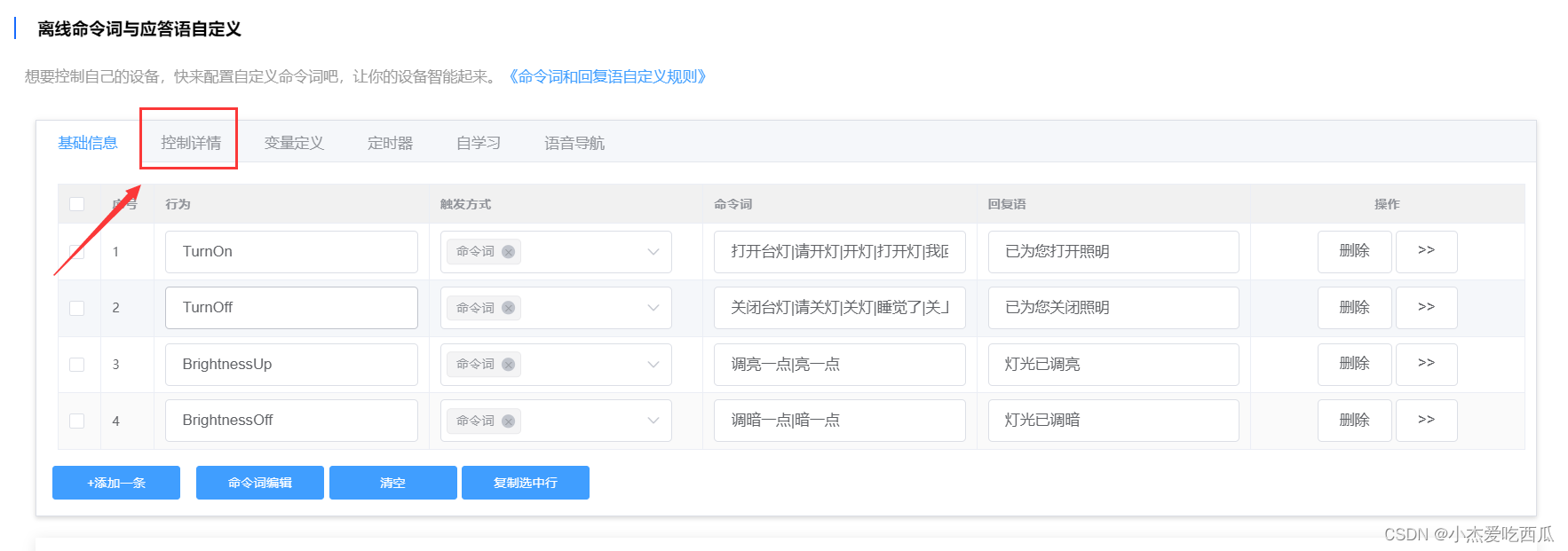

(3)在离线命令词与应答语自定义,选择控制详情;

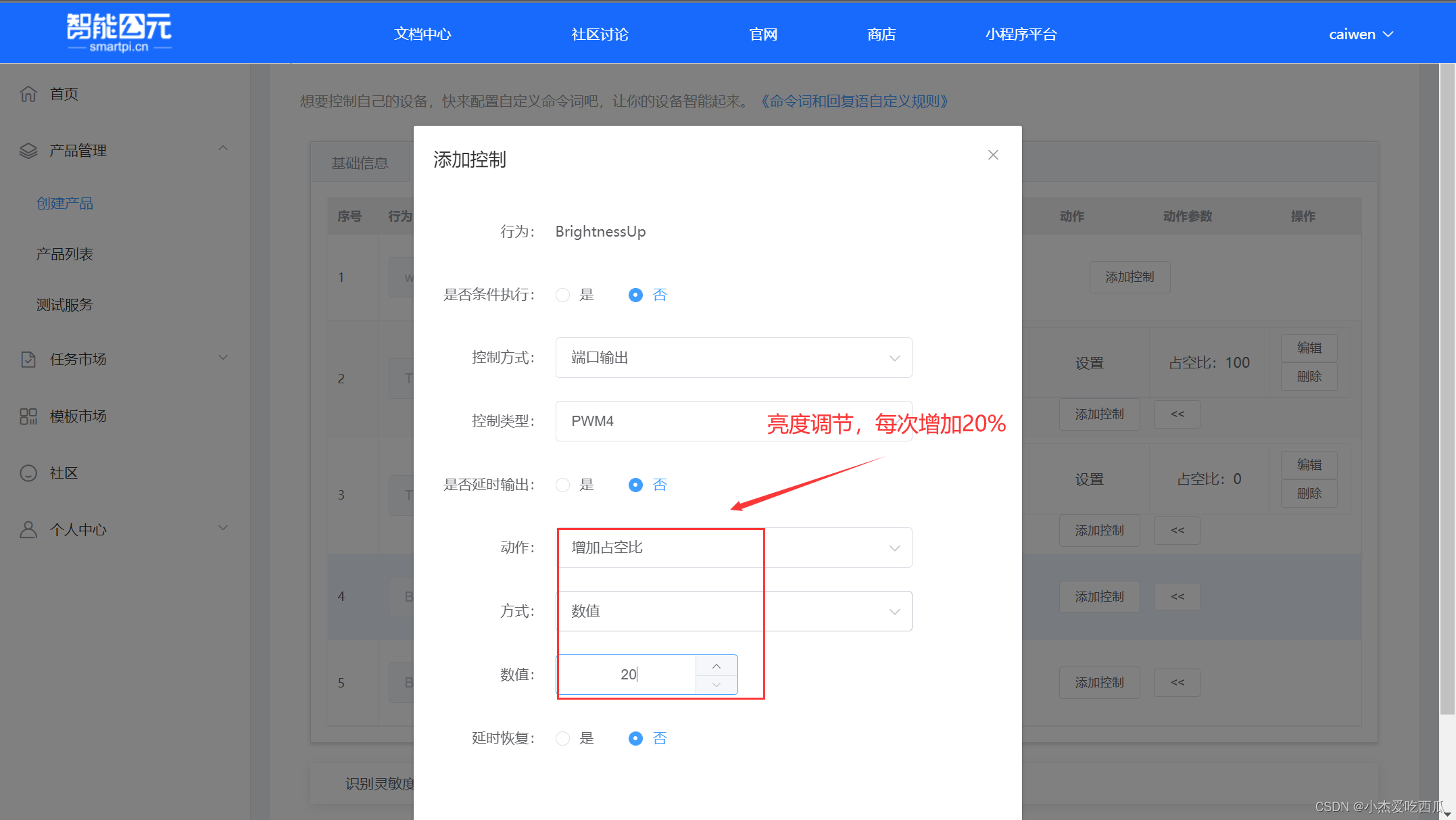

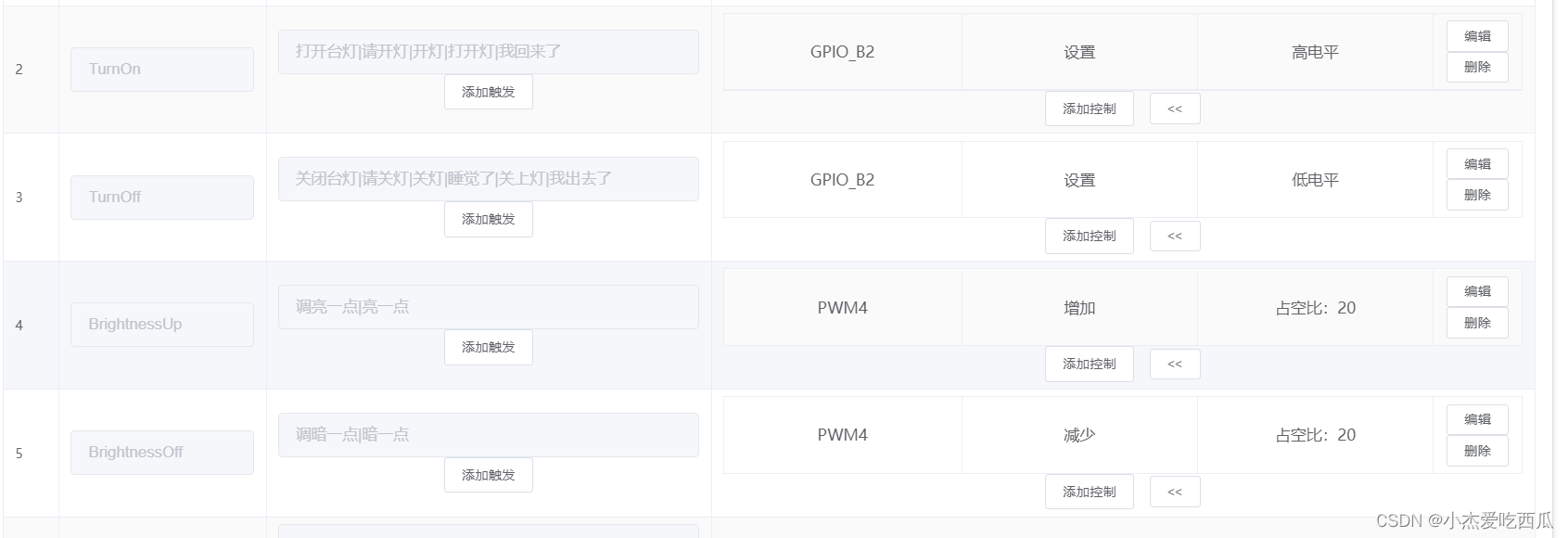

(4)控制详情,这里我们选择通过端口进行数据交互:

(5)下滑选择“生成新版本”即可;

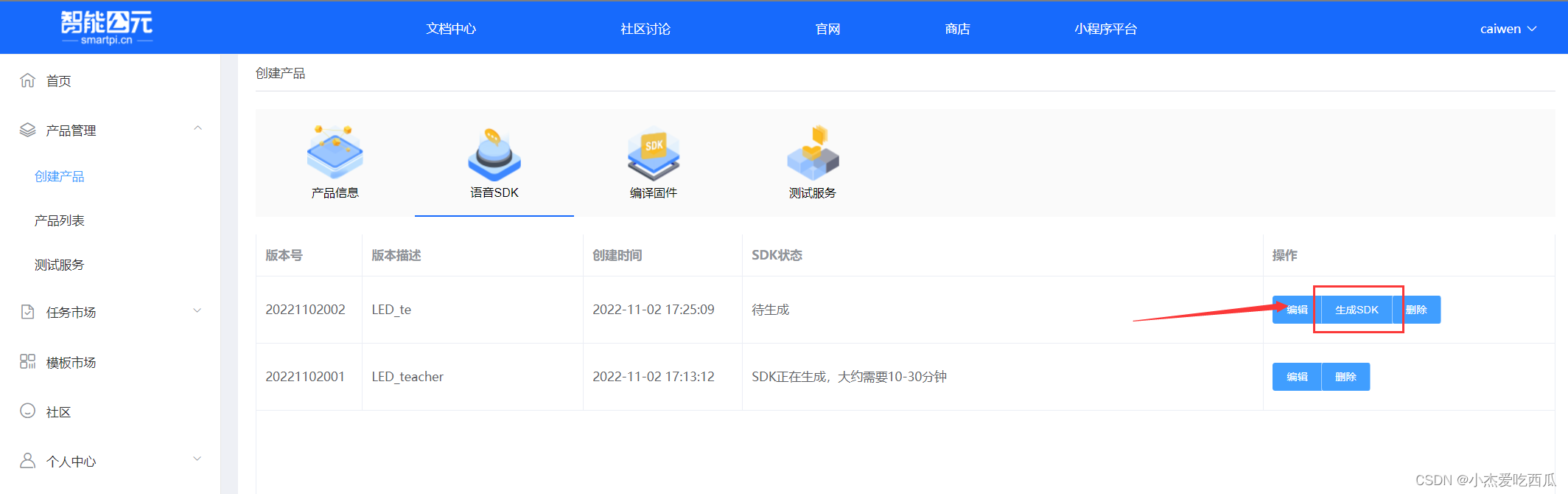

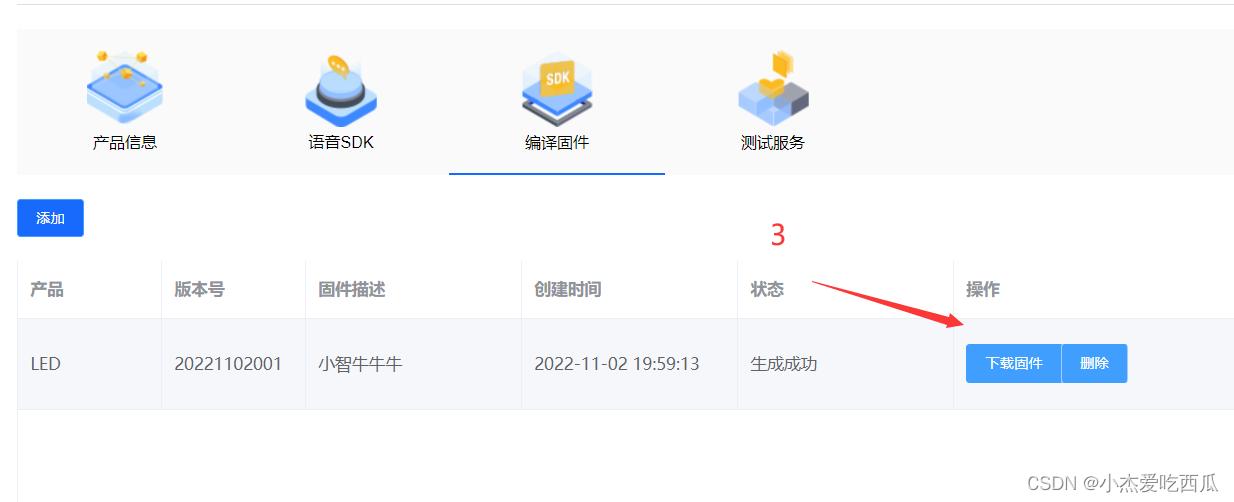

3、点击“生成SDK”,后台就会帮你加载,生成一个固件;需要等待10-30分钟;

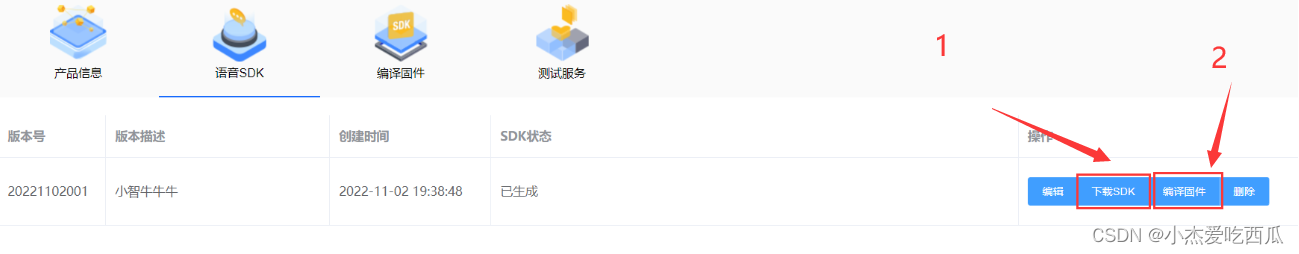

(1)随后你的手机将会收到短信提醒已生成SDK,可进行下载,我们返回查看;

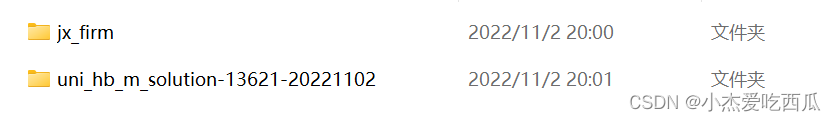

 (2)下载完成后,进行解压会得到一下两个文件;

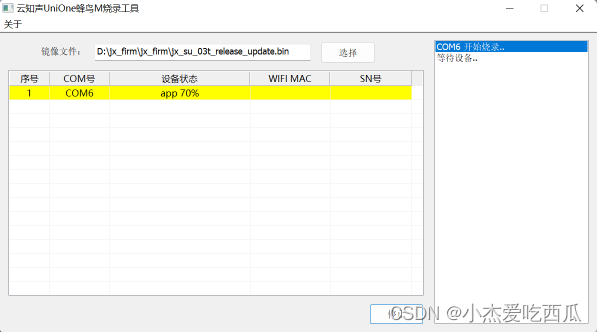

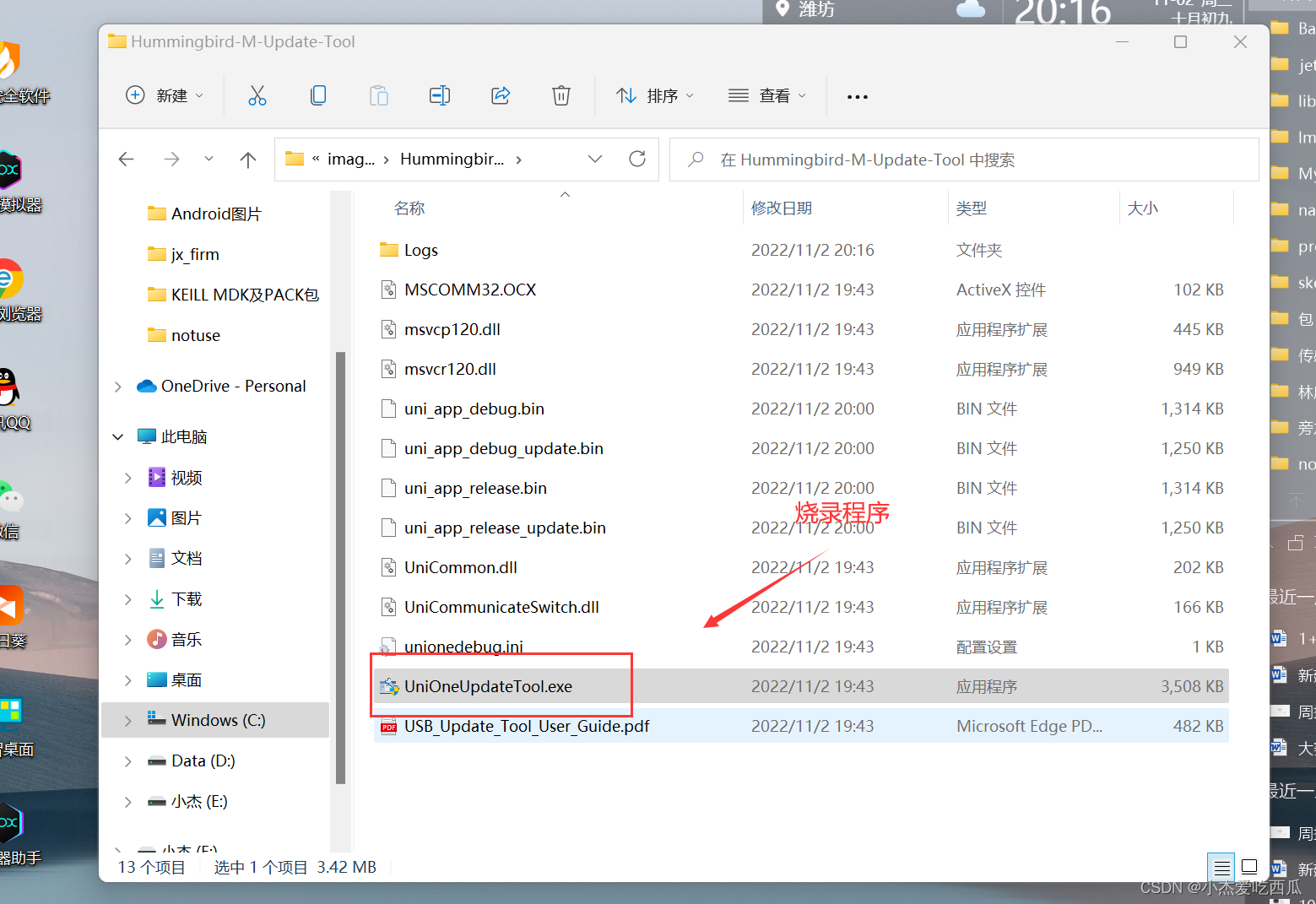

(3)依次打开找到烧录软件,双击运行,uni_hb_m_solution-13621-20221102\uni_hb_m_solution\image_demo\Hummingbird-M-Update-Tool

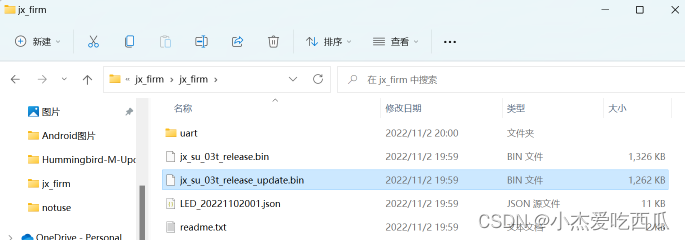

 镜像文件为:


四、ICEman connect failed, return!

出现烧录失败的问题不要着急!先检查一下线是否都接对了

在电脑管理查看是否检测到端口

注意:镜像文件存放的不能出现中文路径;

有问题欢迎批评指正!
