UI: Unit Interval比特数据的持续时间
UI = 1 / 数据速率
以PCI2.0为例：

PCIe2.0数据速率为5Gbps，UI = 1 / 5Gbps = 200ps

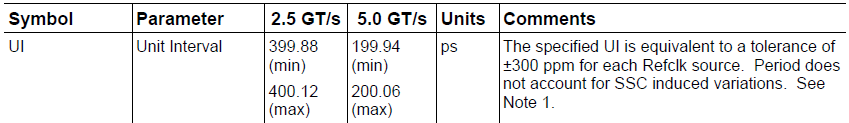

根据规范定义UI=199.94~200.0ps： UI规格定义
UI有300ppm的裕值，所以不考虑SSC情况下UI规格计算：

UI = Nominal UI ± 300ppm = 200 ± 3000.000001200 = 200 ± 0.06 = 199.94 ~ 200.06ps
5.0015 Gb/s = Nominal UI + 300 ppm
4.9985 Gb/s = Nominal UI - 300 ppm
考虑SSC打开情况下：
规范中：SSC permits a +0, - 5000 ppm modulation of the clock frequency at a modulation rate not to exceed 33 kHz.
考虑SSC需计算-5000ppm~0的裕值
则Fmin = Nominal UI - 300ppm - 5000ppm(SSC budget) = 5Gbps - 300 * 0.000001 * 5Gbps - 5000 * 0.000001 * 5Gbps = 4.9735ps
UImax = 1/4.9735 = 201.06ps
UImin = UI nomal + 300ppm + 0 =199.94ps
UI 规格为199.94 ~ 201.06ps
