文章目录
概述
组合逻辑的特点:
- 任何时刻输出仅取决于当前的输入;
- 由门电路构成;
- 无反馈线。
分析方法
情形:已知电路,求输出 F F F,分析电路功能。
- 从输入端到输出端,逐级写出各逻辑门的输出;
- 化简逻辑函数;
- 列出真值表;
- 分析逻辑功能。

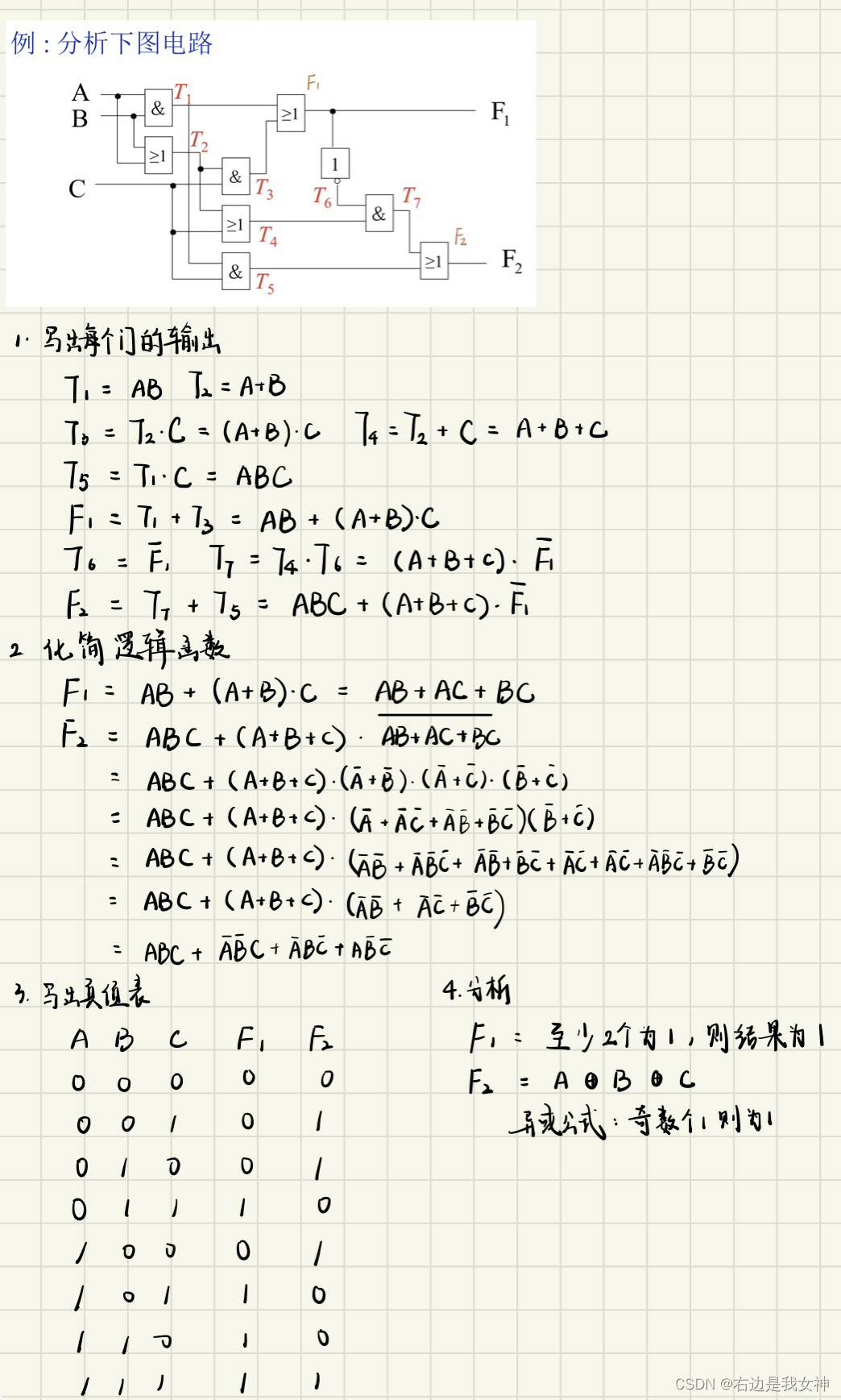

题型八:分析组合逻辑电路
设计方法
- 确定输入(物理量怎么表示)、输出(输出有哪些)和他们之间的关系(什么输入对应什么输出);
- 列出真值表;
- 得到函数的最简形式;
- 画出电路图。

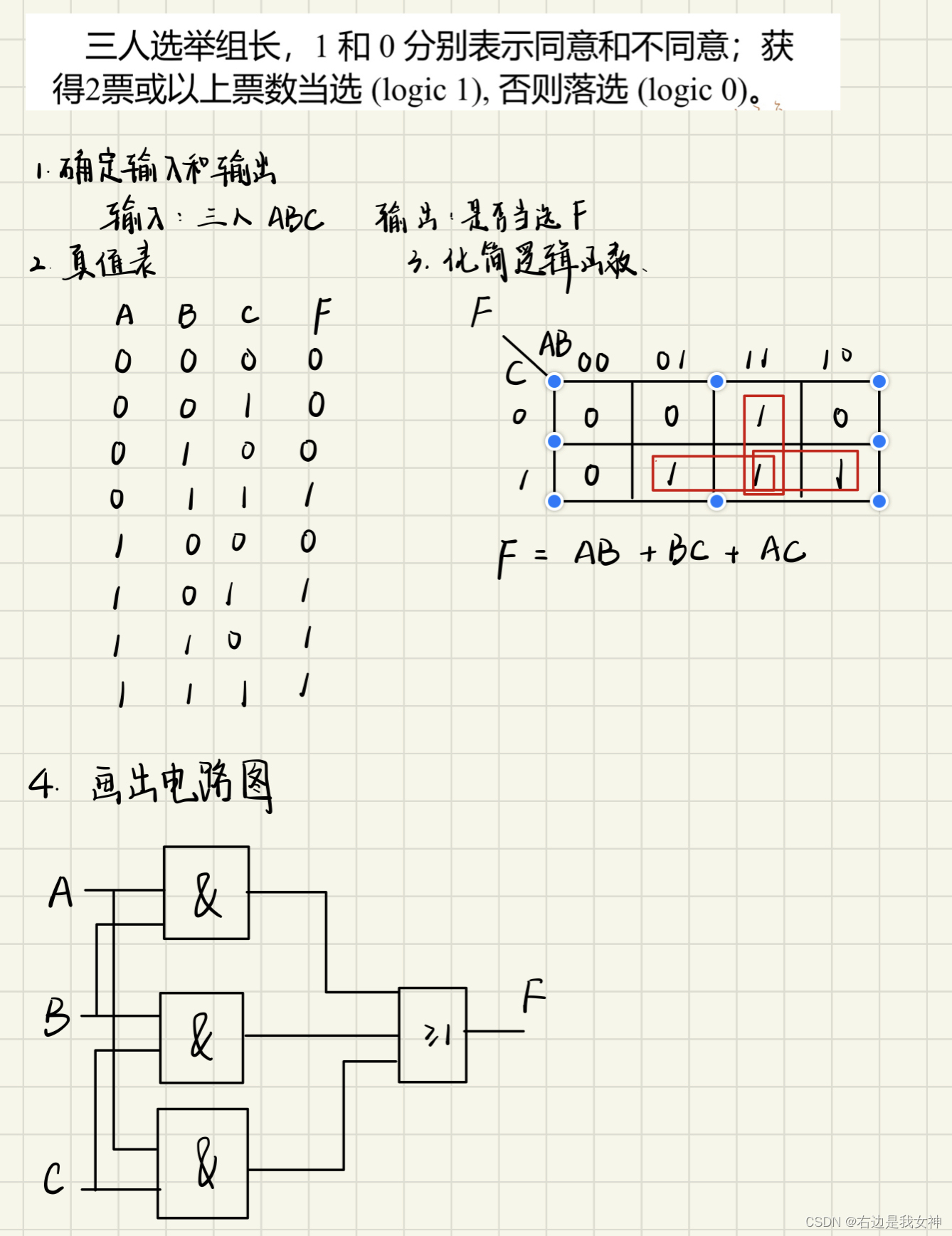

题型九:设计组合逻辑电路
含随意项的例子:
封装的组合逻辑

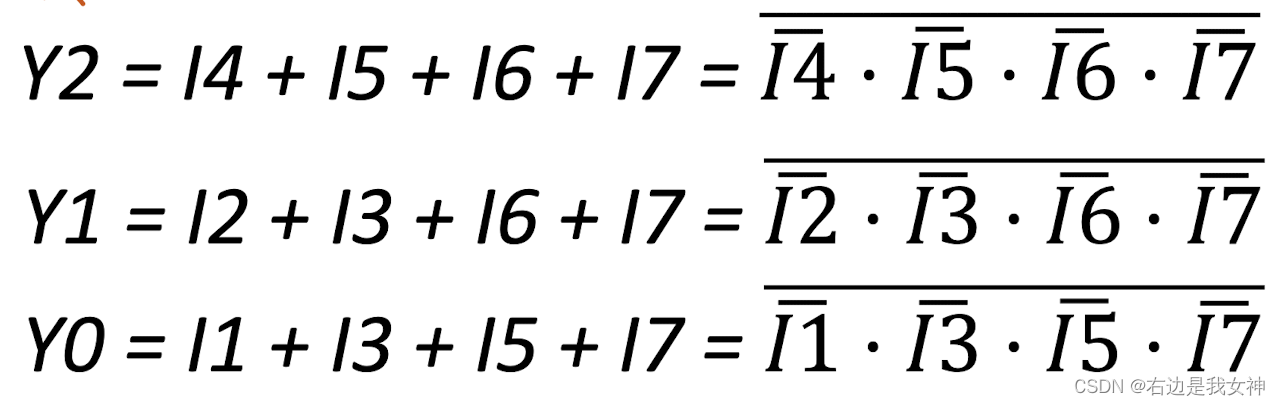

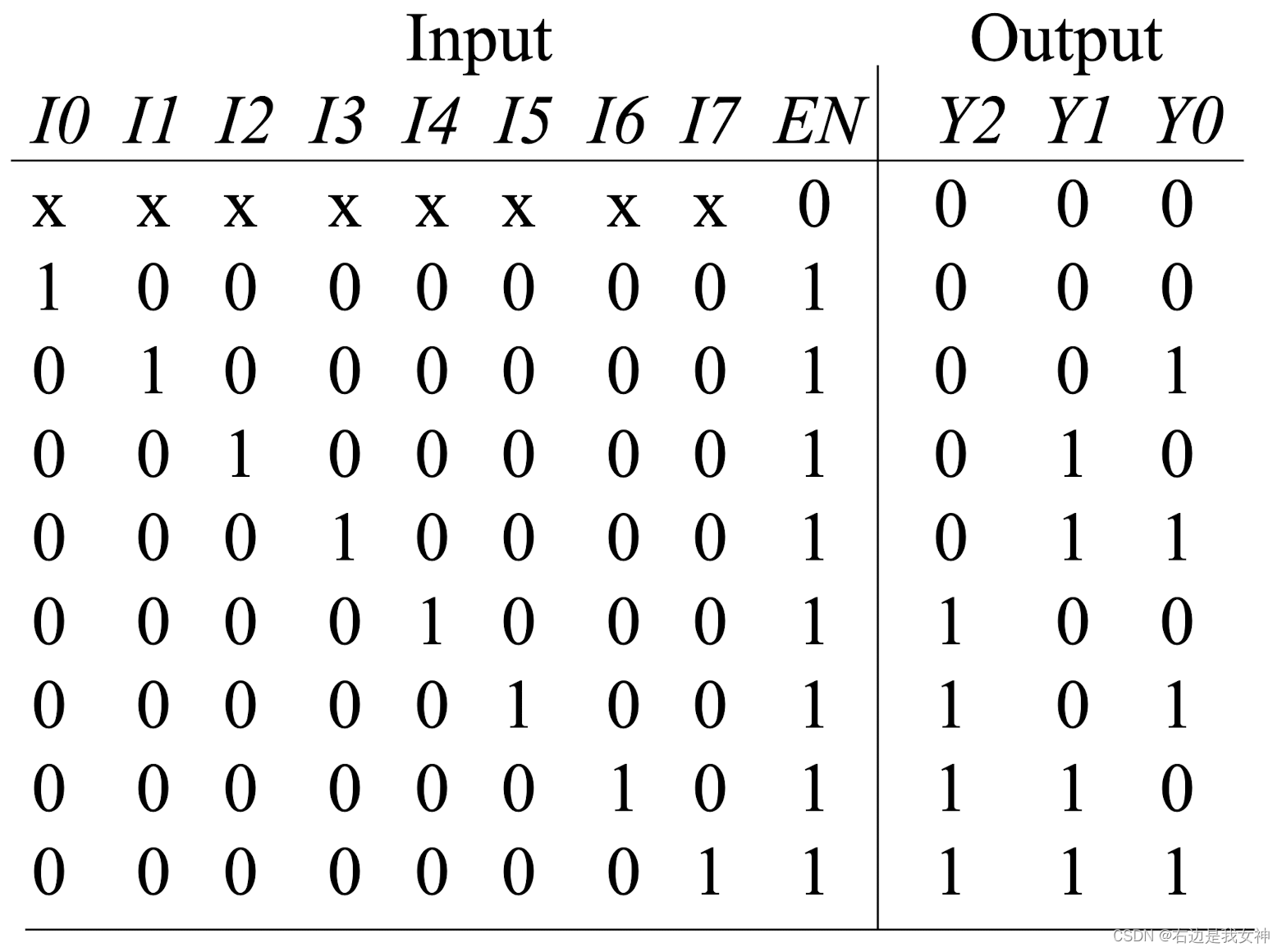

编码器(普通编码器之8线-3线编码器)
将 2 n 2^n 2n个输入用 n n n个二进制输出表示。
当使能信号有效时,第几位输入信号有效,输出的二进制就是几。其他输入都被认为是随意项。
译码器
输入 n n n位的二进制数,输出 2 n 2^n 2n个输入的各种组合。
2线-4线译码器
以高电平有效的24Decoder为例,输入数码是二进制数几,第几号输出就是唯一的高电平。

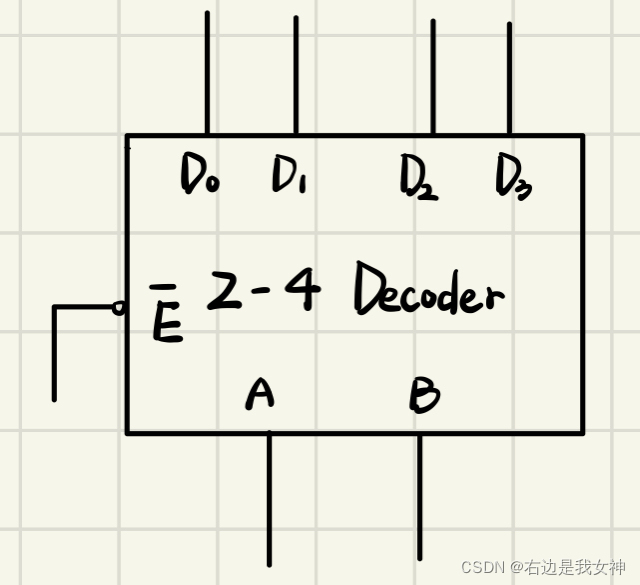

其符号为:
其中的小圆圈和E上的“非”符号,都是表示它是低有效的。
高有效2-4译码器的逻辑意义是输出最小项。
低有效24译码器的功能相反:输入数码是二进制数几,第几号就输出唯一低电平。

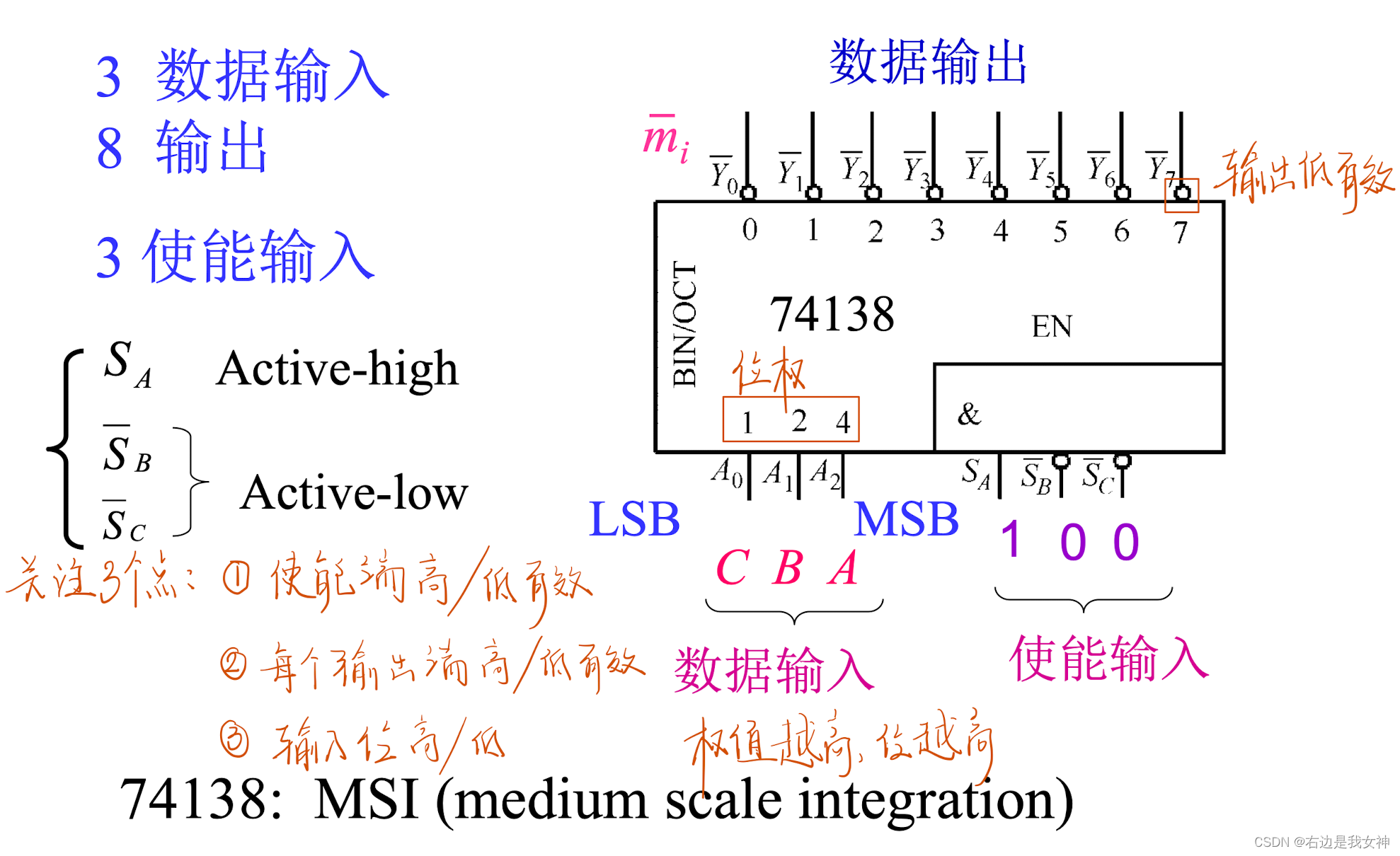

低有效3线-8线译码器(74138)
译码器实现逻辑函数

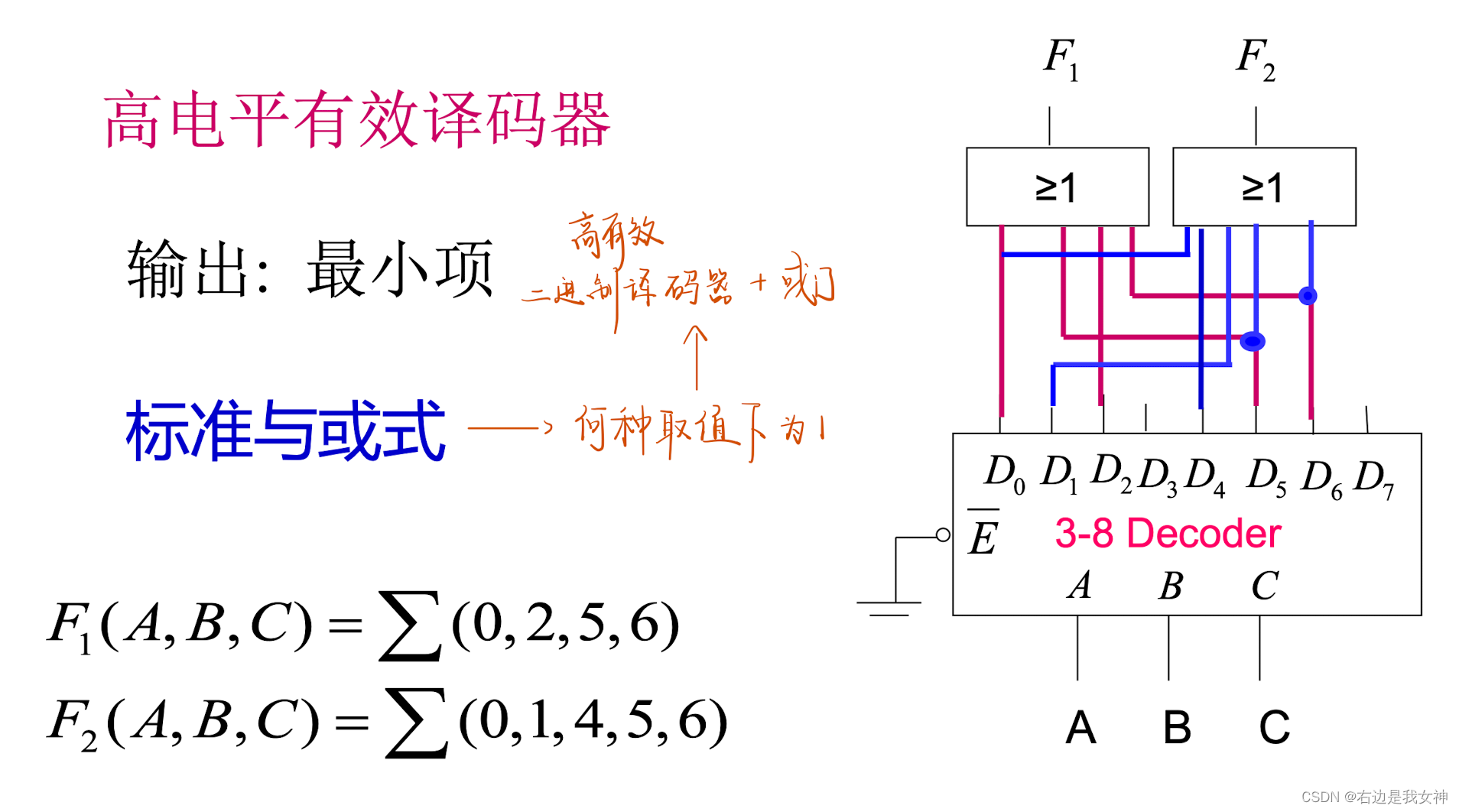

- 高有效译码器+或门(与或式)

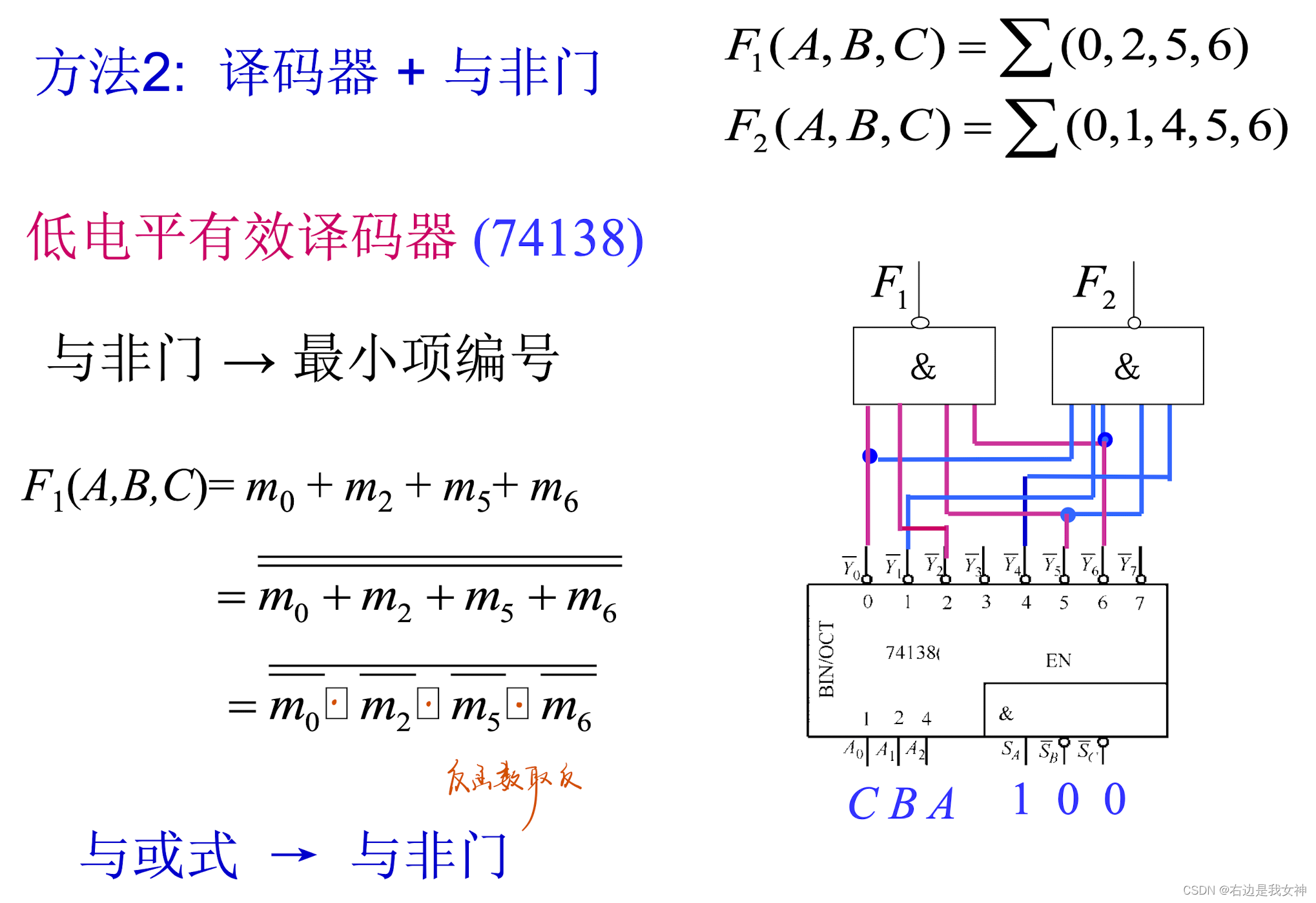

- 低有效译码器+与非门

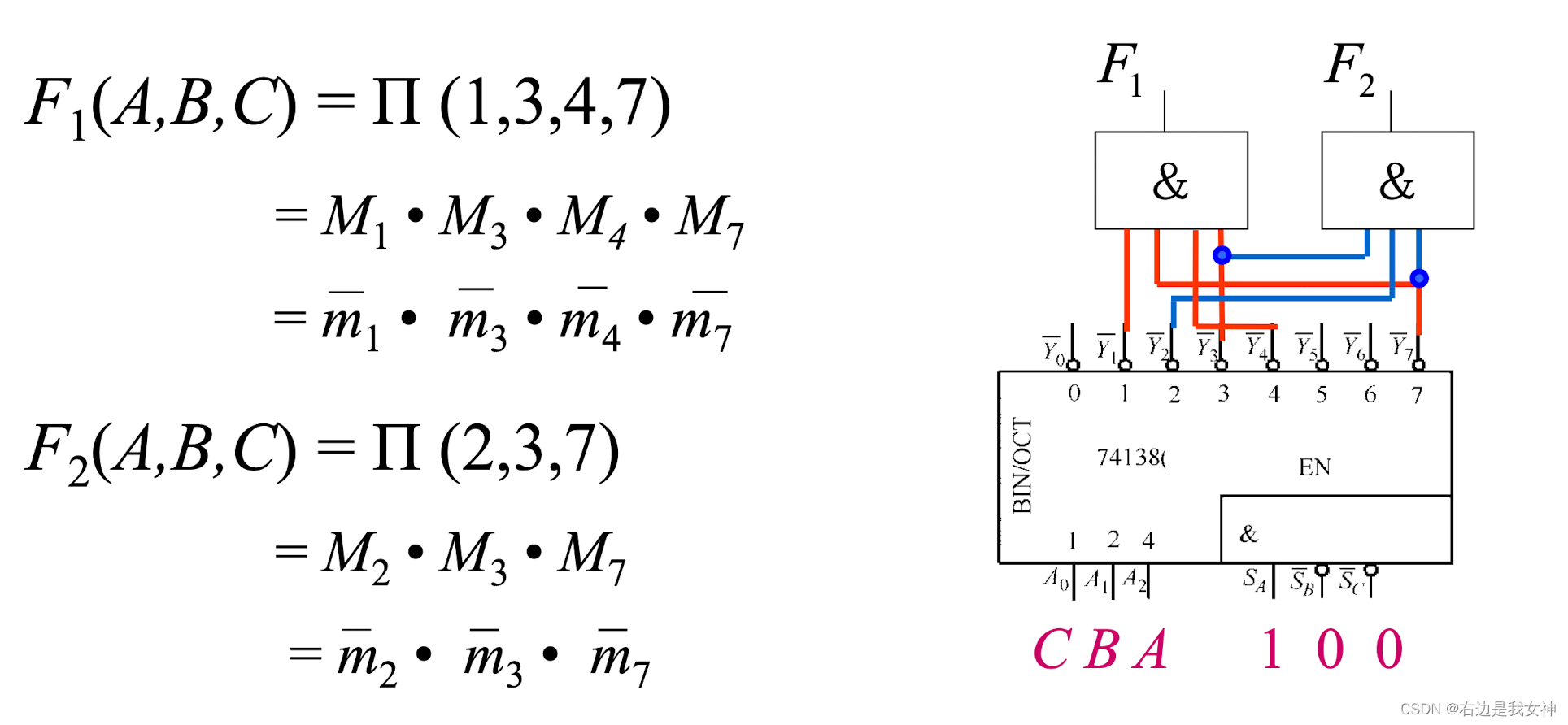

- 低有效译码器+与门
多路数据选择器MUX
功能:在多路数据中选择一路进行输出。
4线1线MUX
从四个数据中选择一个输出,开关由AB控制。
n n n位地址线可以控制 2 n 2^n 2n个数据输入。
控制码是几,就把第几号数据发送到唯一的输出端。

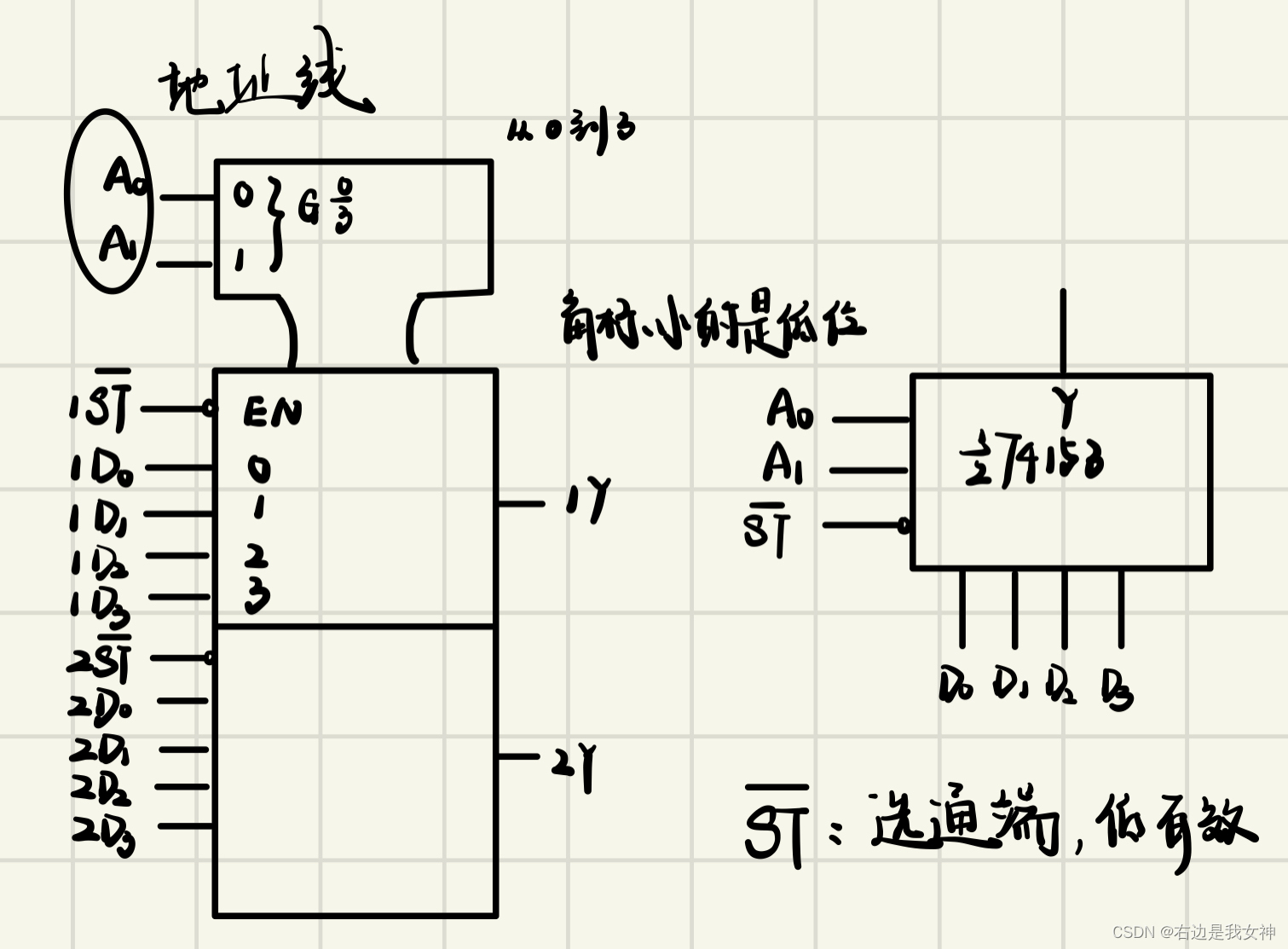

74153由两个41MUX组成,其结构如图所示:

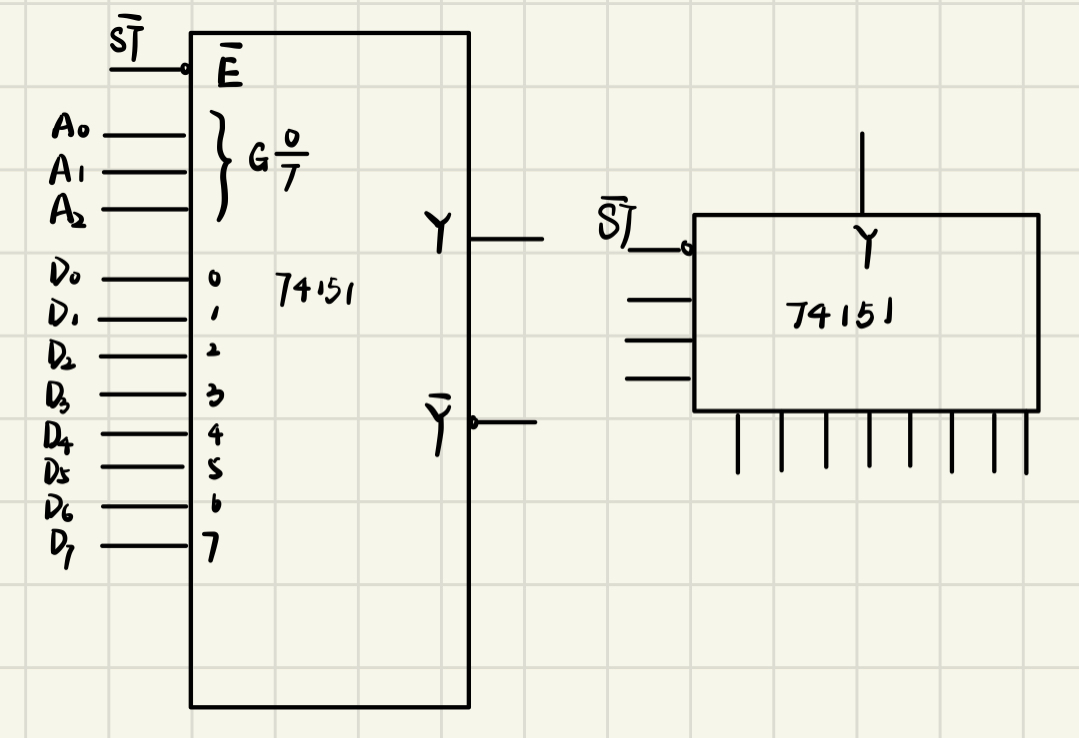

8线-1线MUX(74151)
比较器
比较两个二进制数的大小。

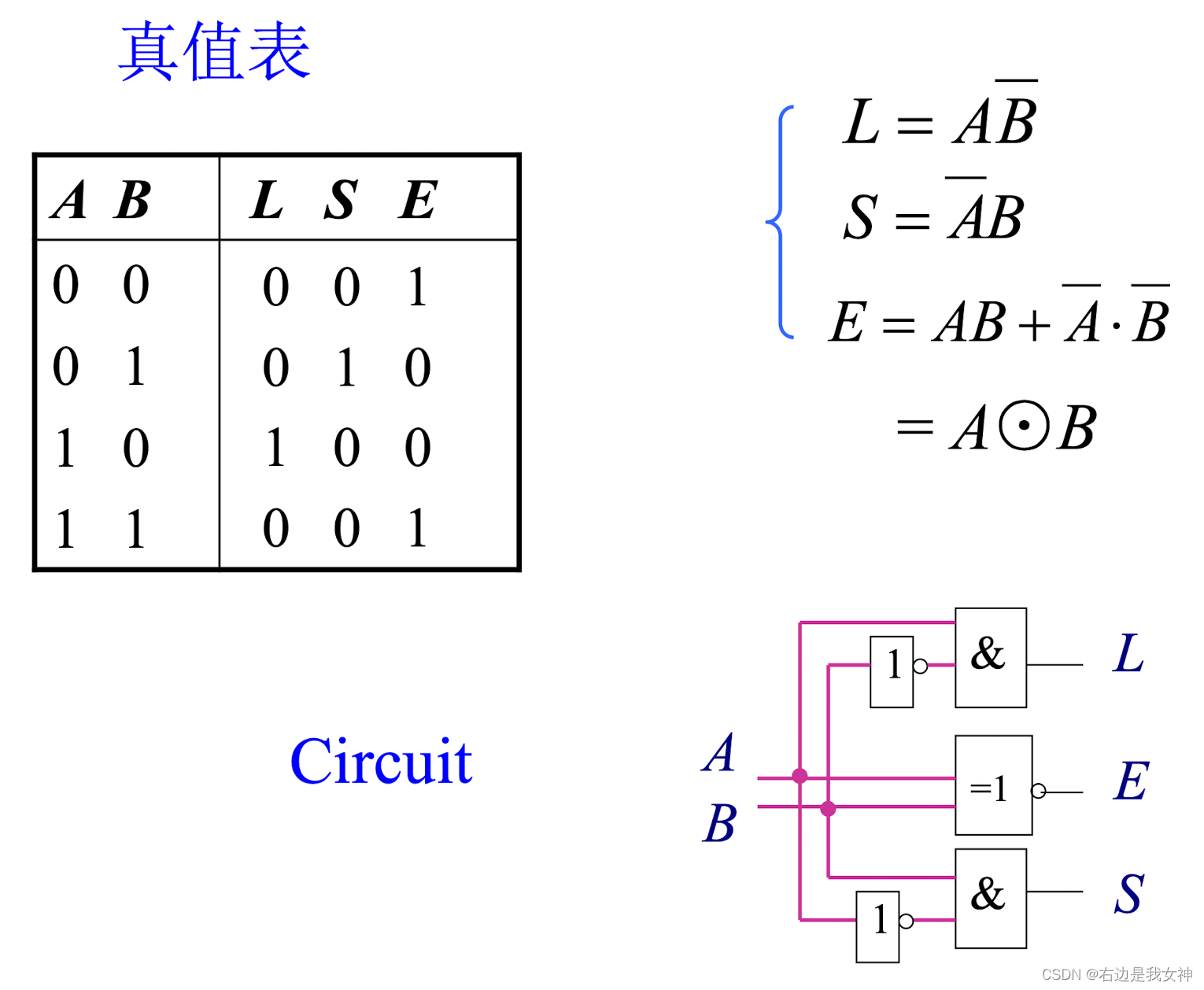

一位比较器

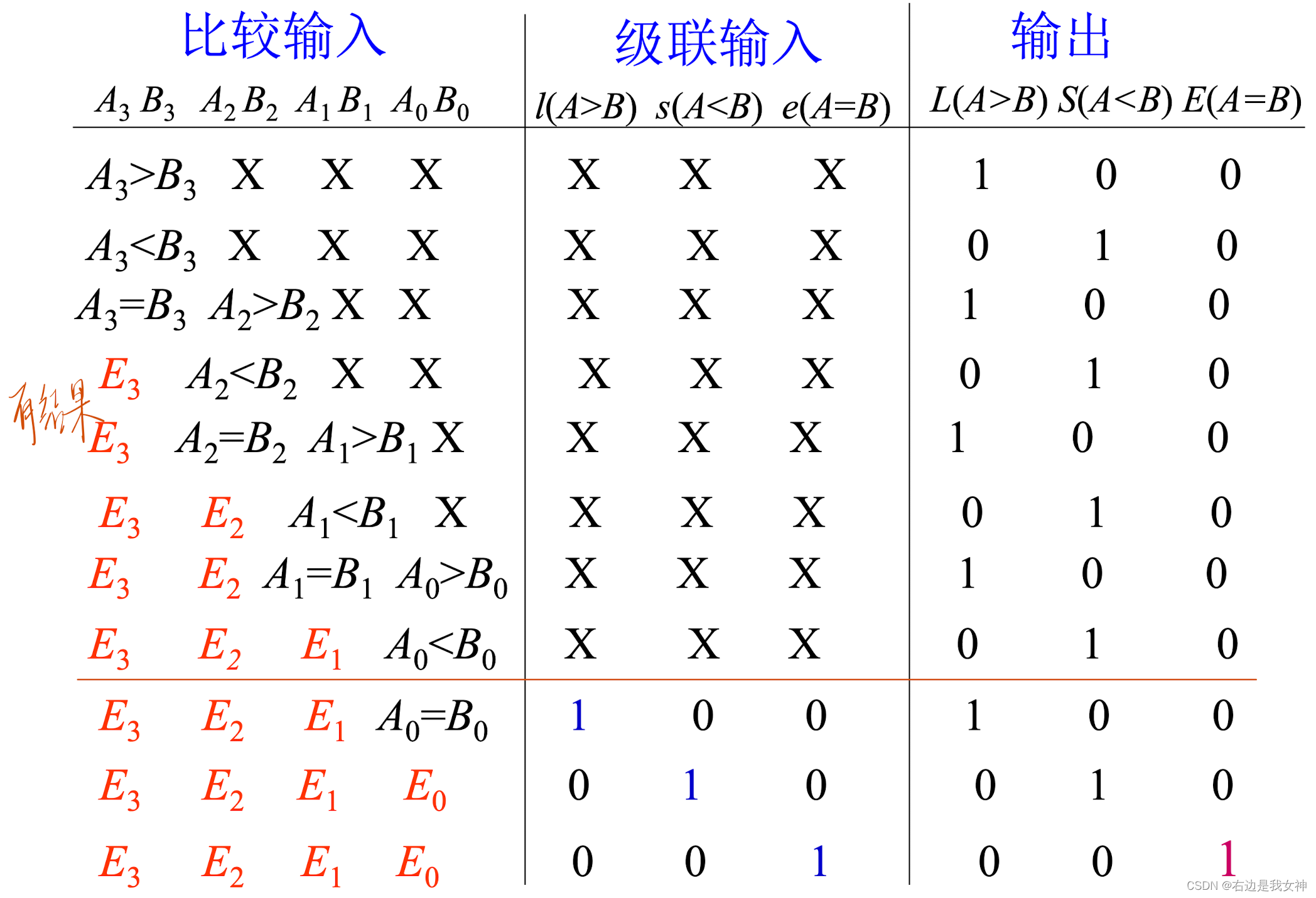

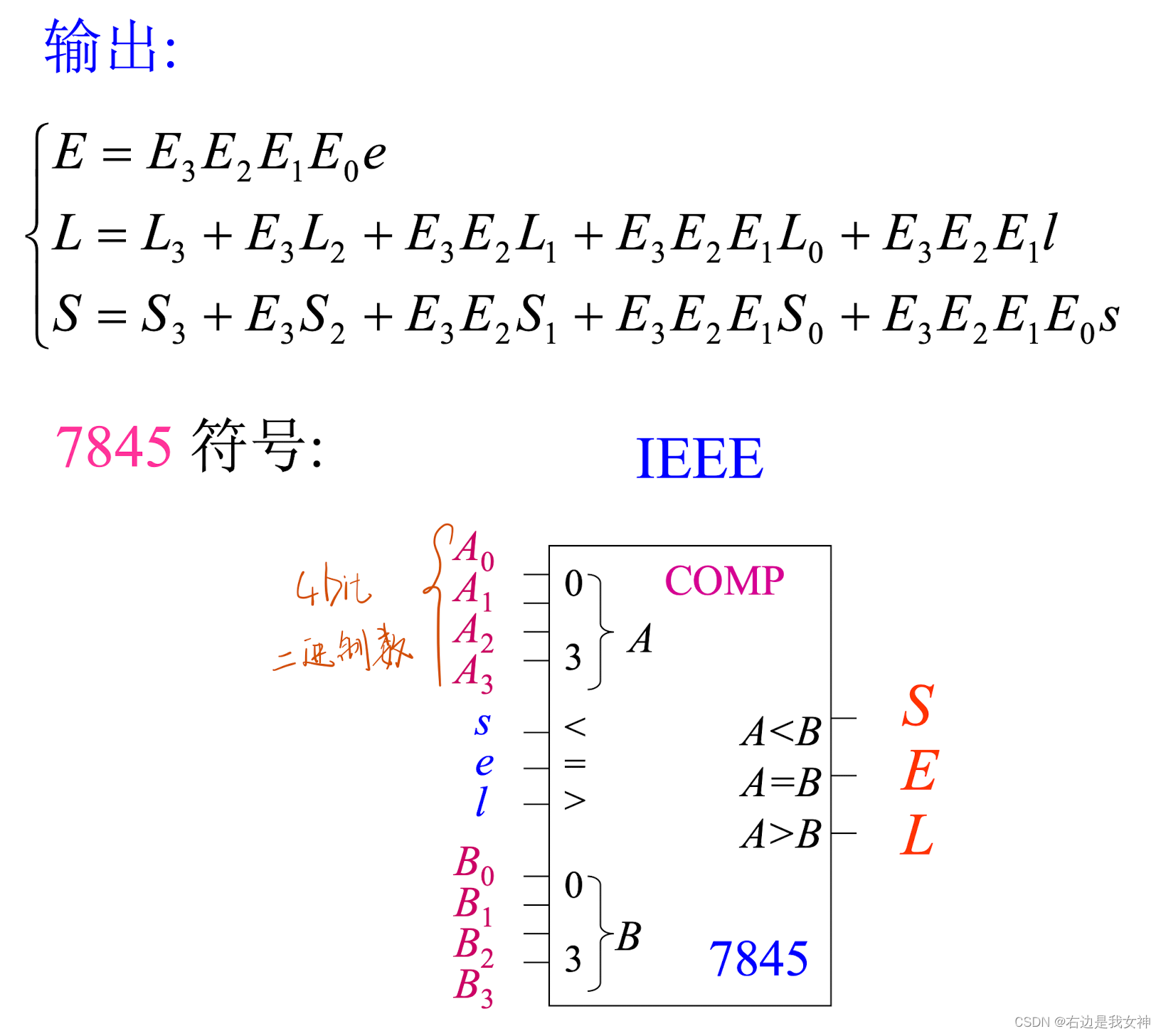

四位比较器
从高位开始,一旦满足关系,就输出结果。
当四位数都相等时,用级联的结果进行判断。
九个输入三个输出。
加法器

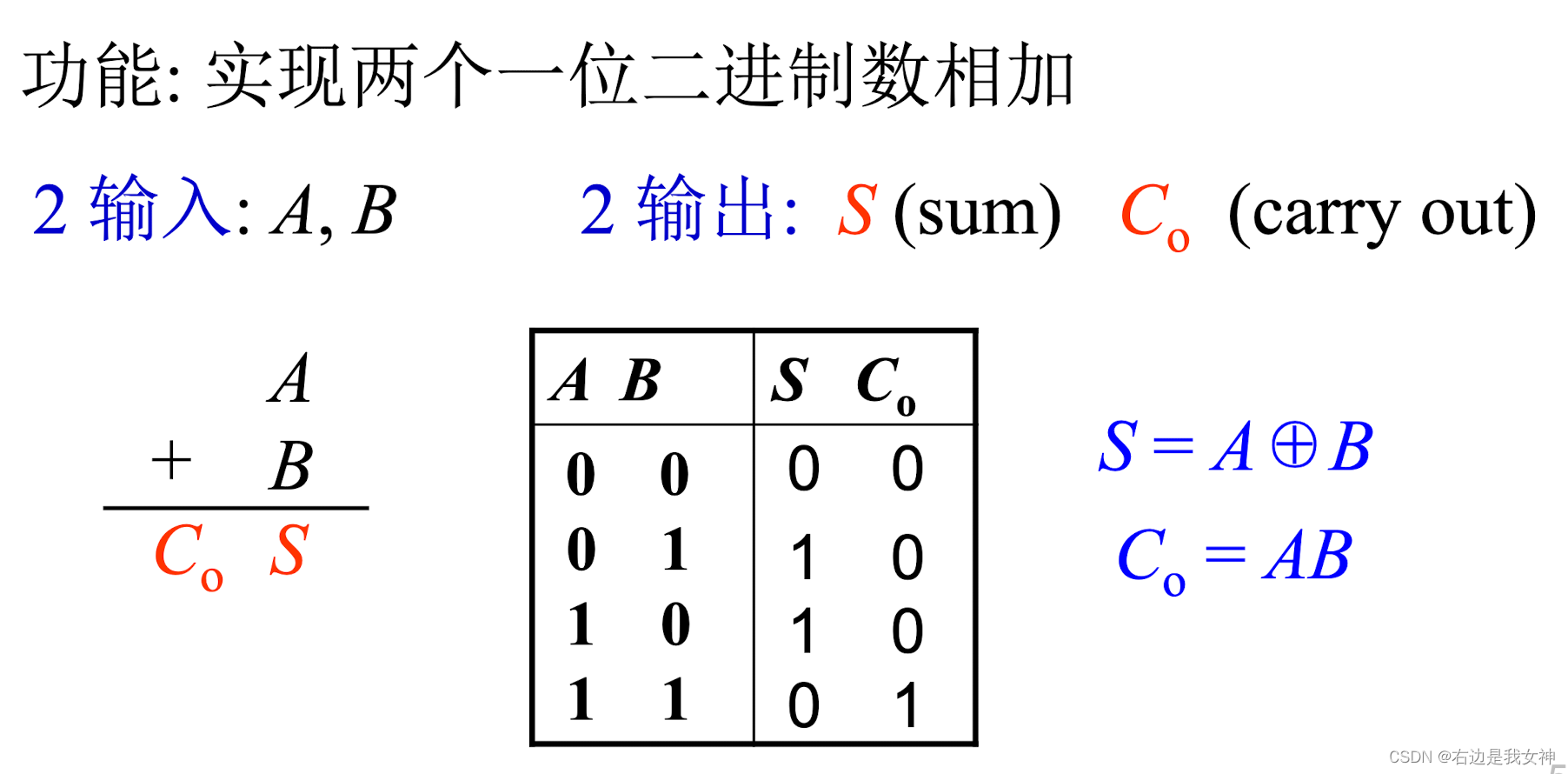

半加器
实现两个1位二进制数的相加。

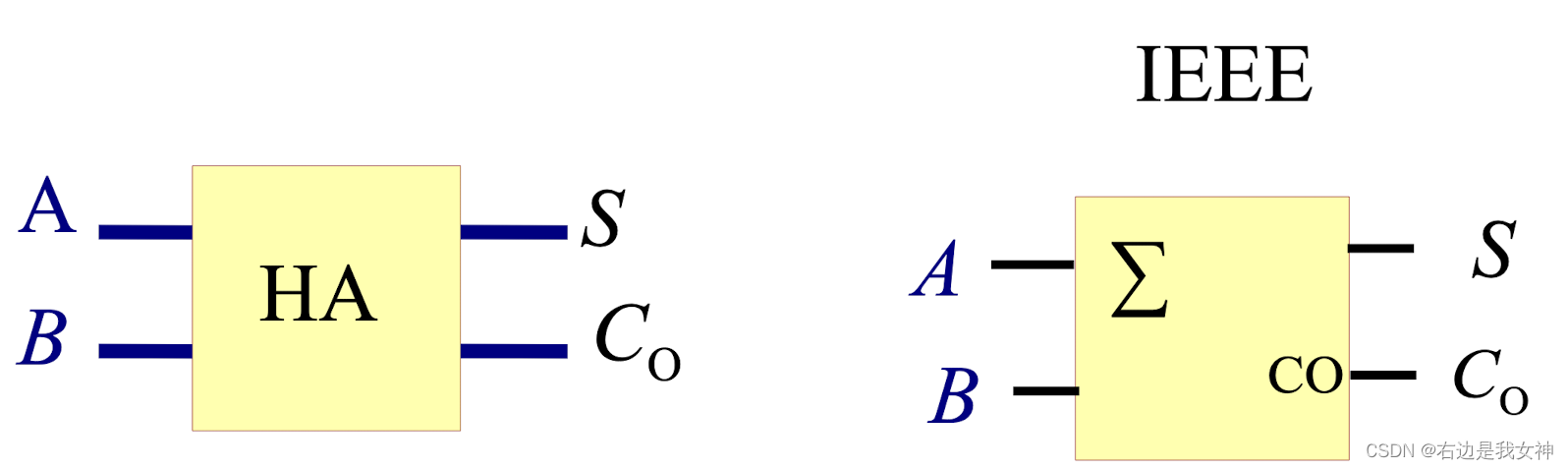

常用的符号有:

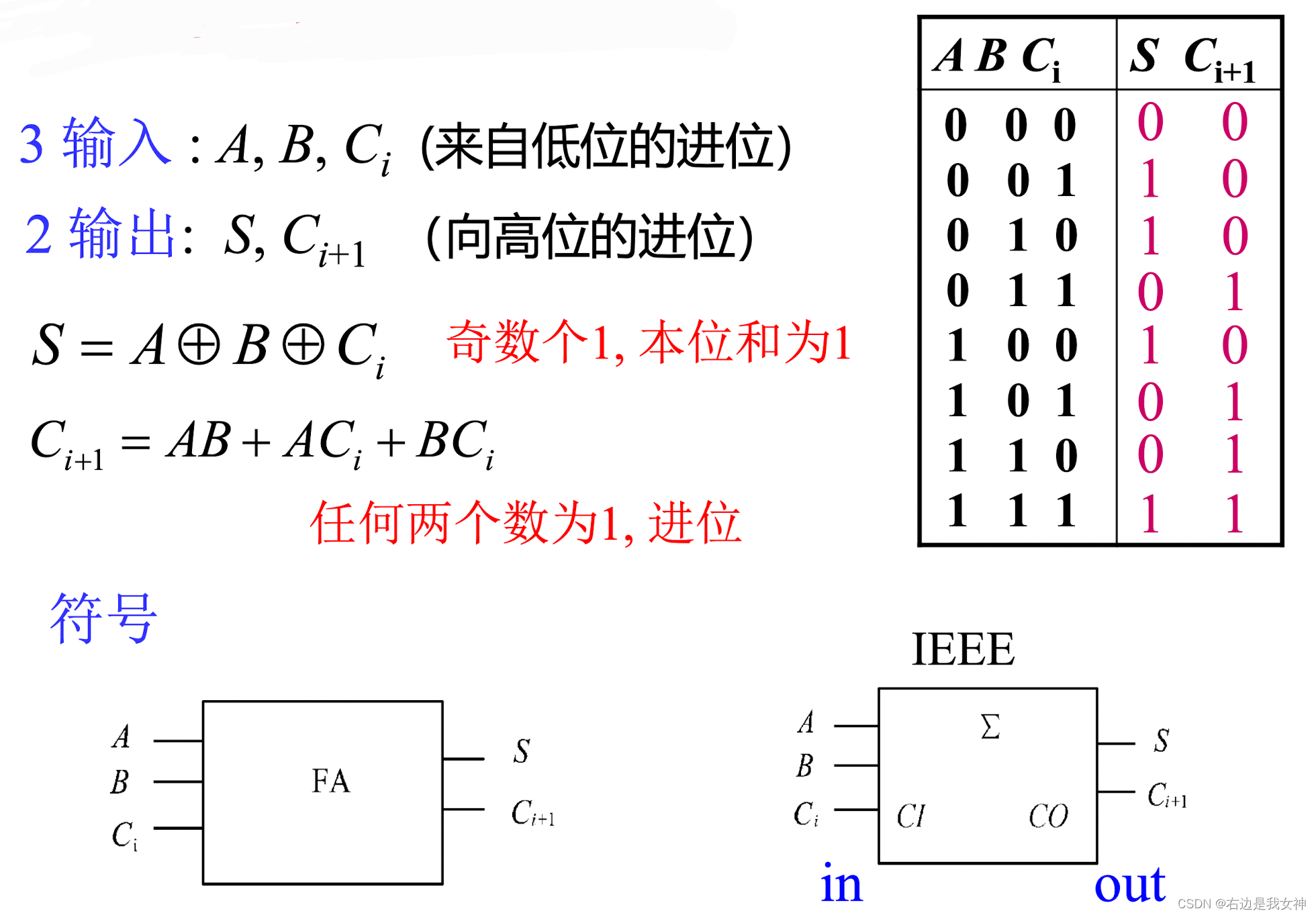

全加器
竞争与冒险
竞争指的从输入到输出的途径不同、延迟时间不同,从而导致输出的时间不同的这一现象。
冒险指的是竞争结果导致逻辑电路产生的错误输出。
分类与判别
冒险分为0型冒险和1型冒险。

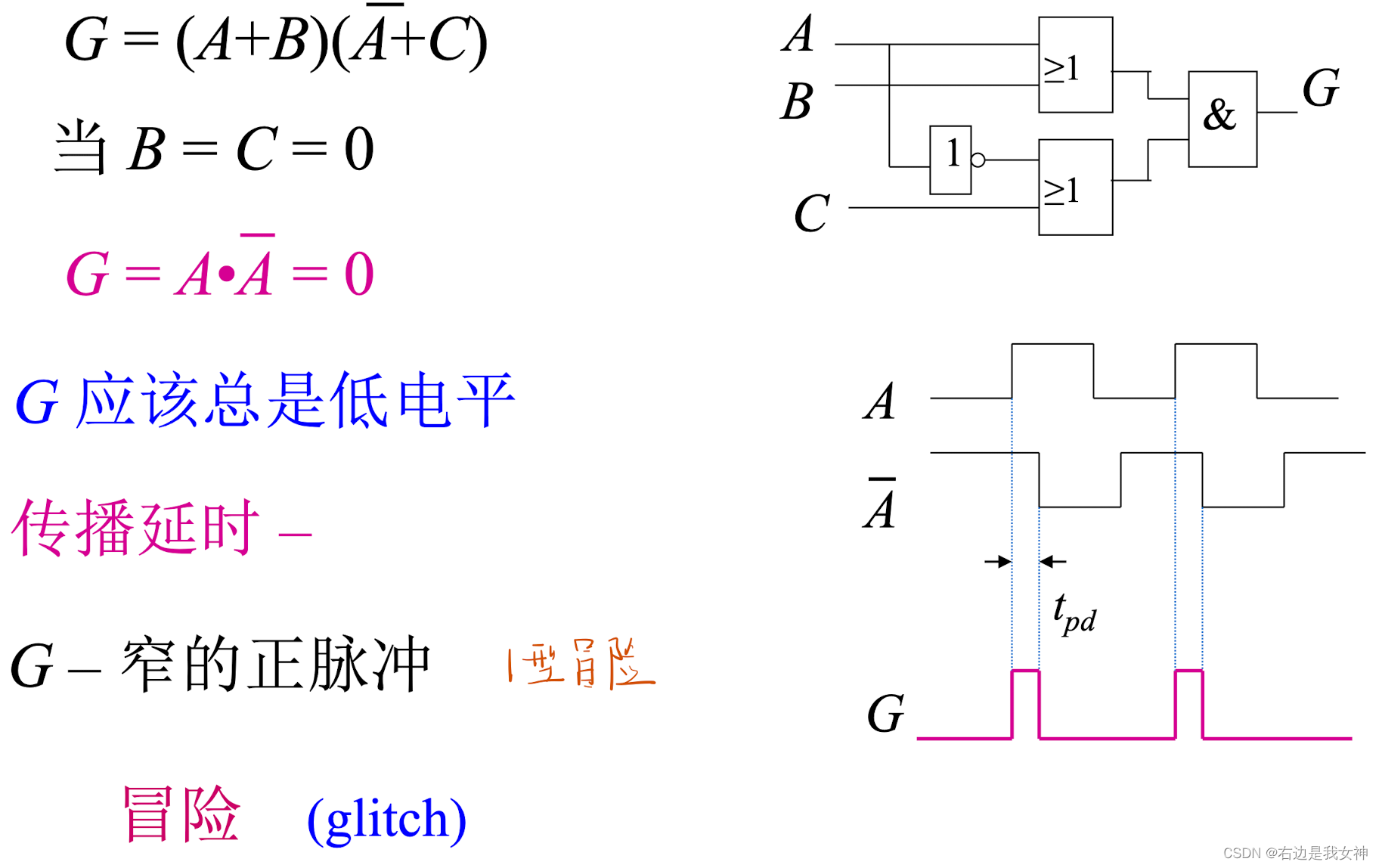

上图可以看到A在第二条路径上,经过与门前碰到了非门,所以造成了一定延迟。
因为是或门,所以有高则高,同低则低,这导致了窄的负脉冲的出现,因此是0型冒险。
而1型冒险则是因为毛刺是窄的正脉冲。
消除方式
- 接入滤波电容,将毛刺过滤掉。

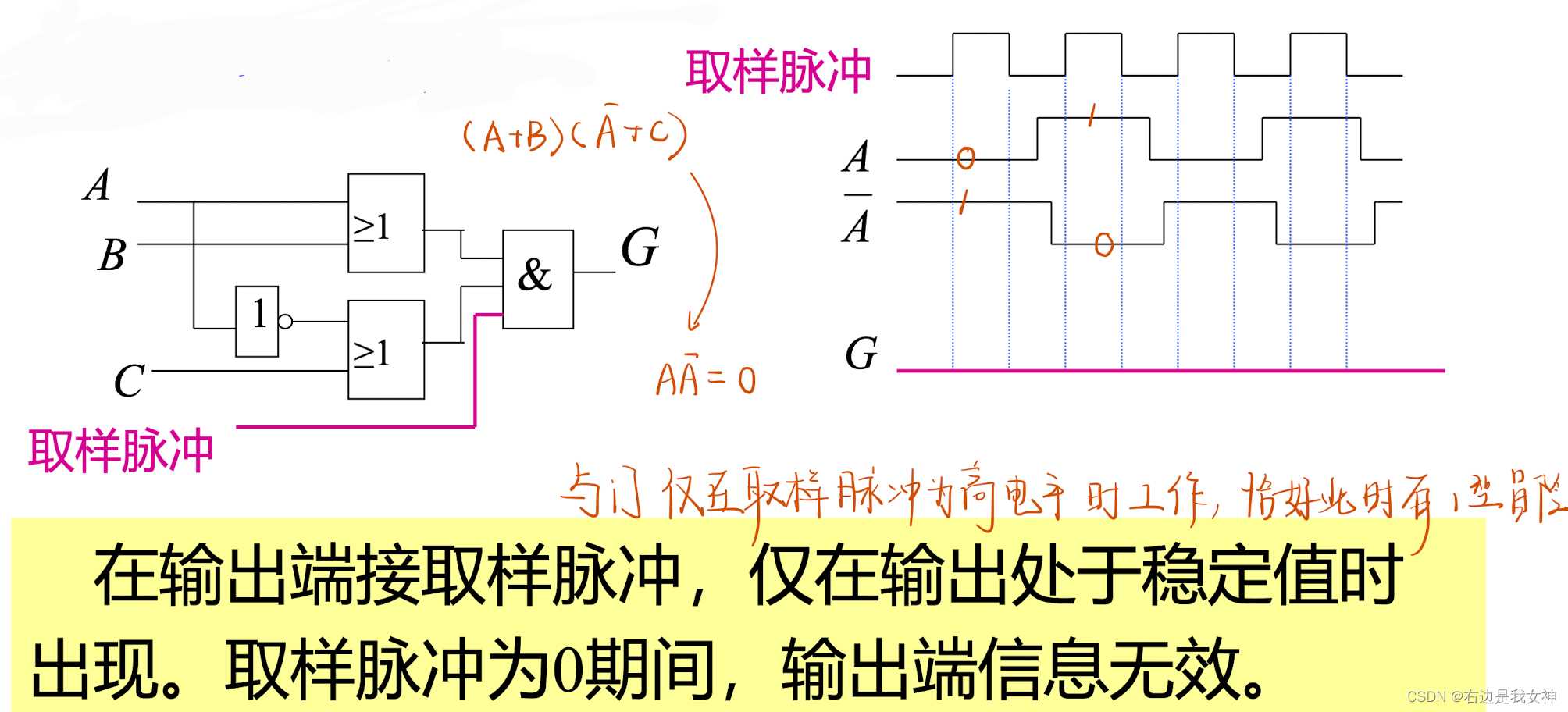

- 引入取样脉冲。
- 修改设计方案。Kmap中两个圆相切会存在冒险。有一种方法是加入冗余项。
