博客介绍了T12焊台通用电源的两个方案。方案一采用PQ2625高频变压器，交流电输入，24V3A输出，还包含原理图和PCB设计；方案二也有原理图和PCB设计。同时提供了原理图和PCB资料的下载链接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目录

方案一：
方案二：
资料获取

方案一：

采用PQ2625高频变压器，交流电输入（家电即可），24V3A输出

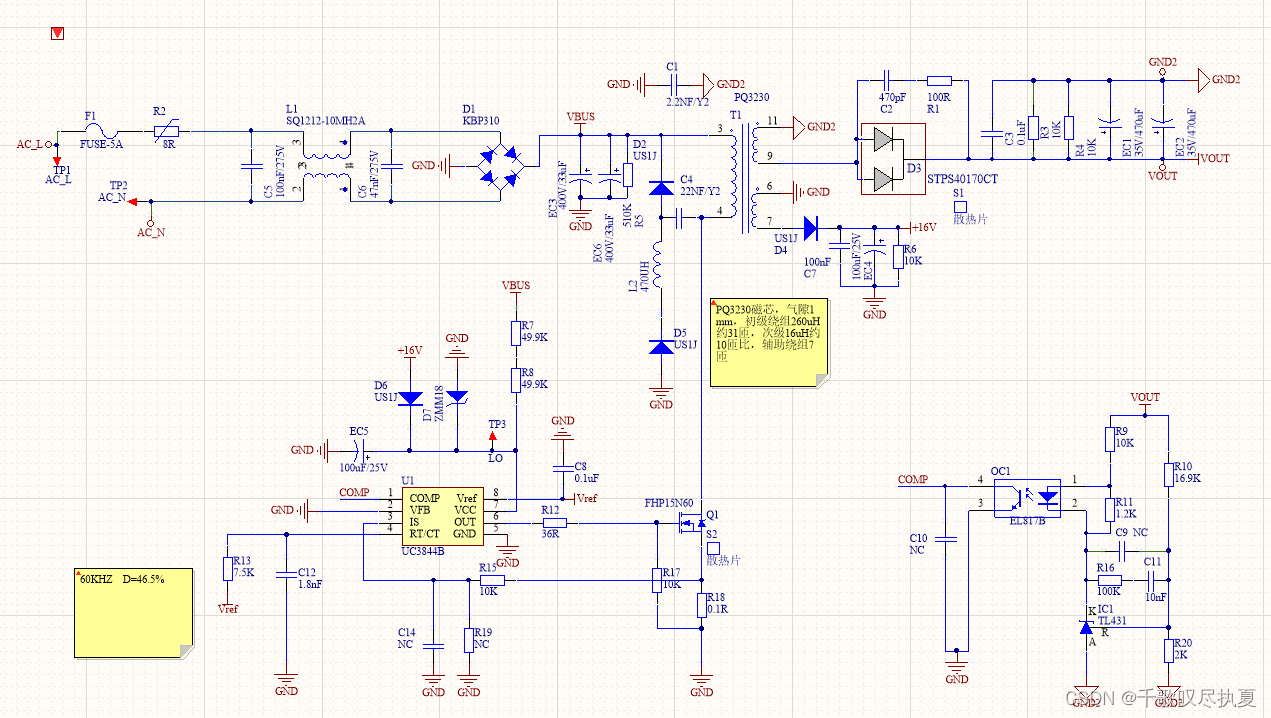

原理图设计：
在这里插入图片描述

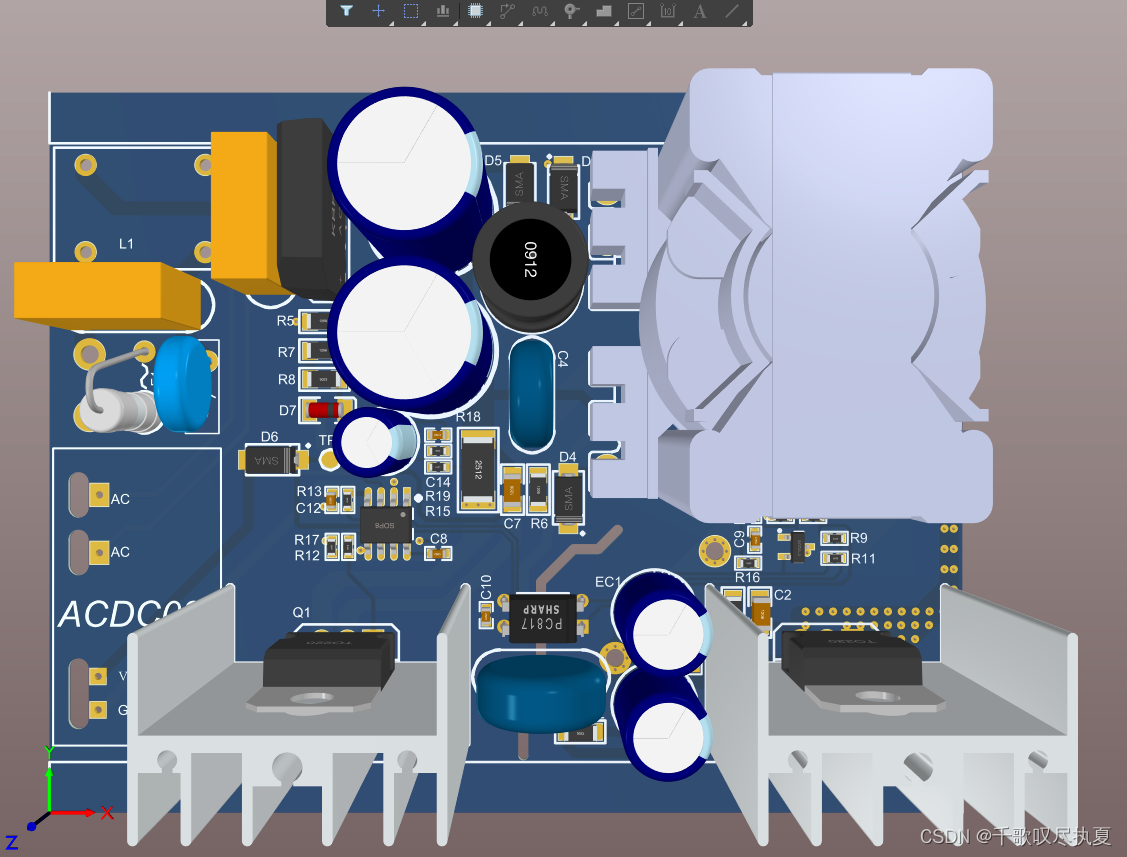

PCB设计：
在这里插入图片描述

方案二：

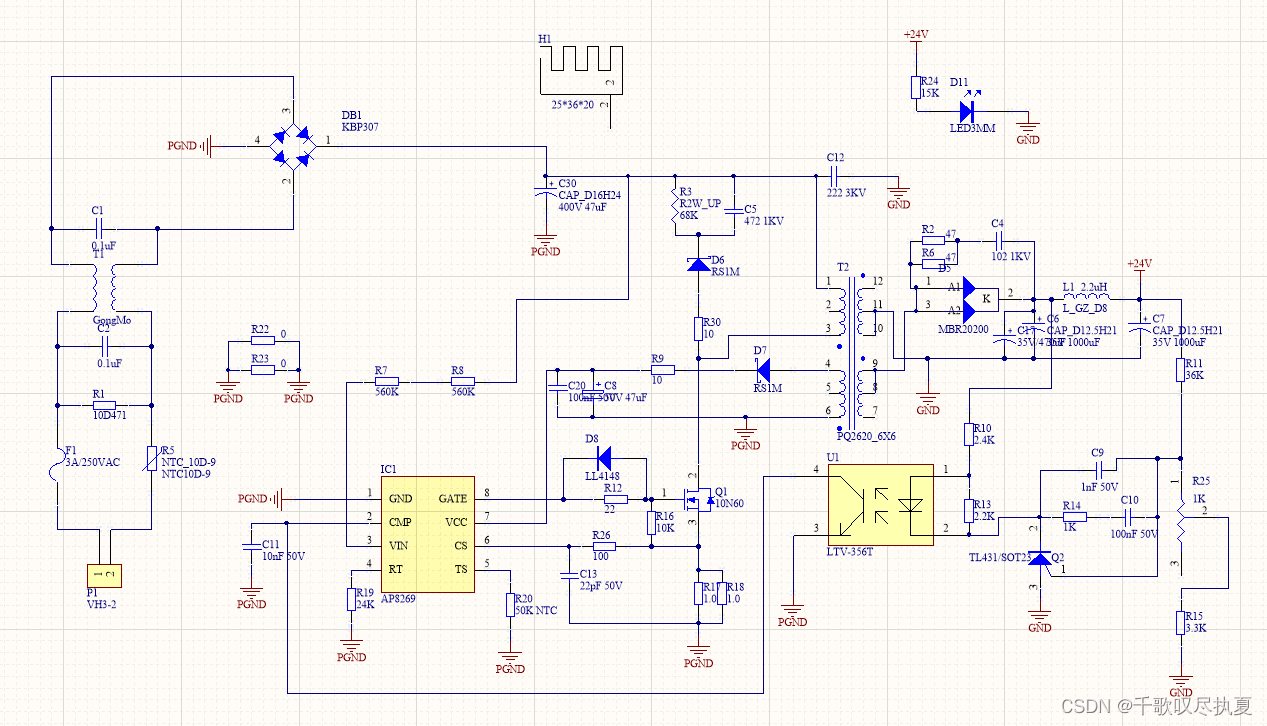

原理图设计：
在这里插入图片描述

PCB设计：
在这里插入图片描述

资料获取

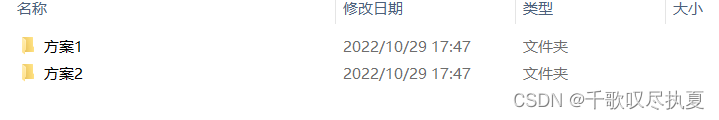

原理图+PCB：
在这里插入图片描述
下载链接：T12焊台通用电源（2个方案，原理图+PCB）
