编码器测速原理与实现

一、测速原理

通常情况下编码器旋转一周会输出固定的脉冲数,即编码器的分辨率,通过测量固定时间T内编码器输出的脉冲数即可求得电机的转速。
假设编码器的分辨率为P,T时间内测得脉冲数m个,则单倍频(编码器转动一圈输出的脉冲数与分辨率相同)情况下电机转速为:
在这里插入图片描述
(其中m/p为编码器转过的圈数,再除以时间即为转速)
编码器AB相输出两列相位差为90°的方波,当A相超前于B相90°时为正转,相反,B相超前于A相90°时为反转
在这里插入图片描述

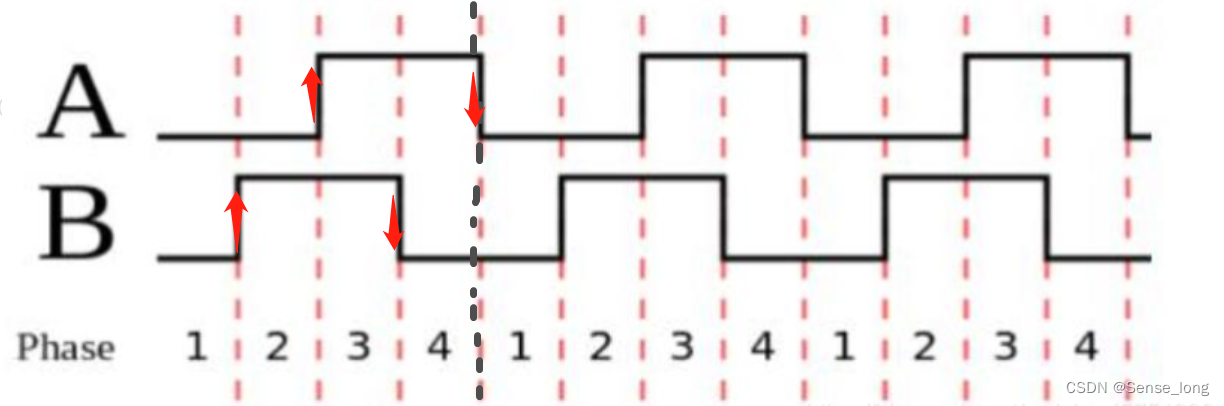

为了提高采样精度,利用软件实现四倍频,即将编码器的分辨率提高4倍。原理图如上,一个小周期内AB两相分别各有一个上升沿和下降沿,只需要在AB两相的每个上升沿、下降沿进行采集,这样就实现了四倍频技术,即如果编码器分辨率为p,则现在编码器转动一圈就可以采集到4p个脉冲

二、CubeMX配置编码器模式

stm32的部分定时器有编码器模式,可以直接利用该功能采集编码器脉冲数
在这里插入图片描述

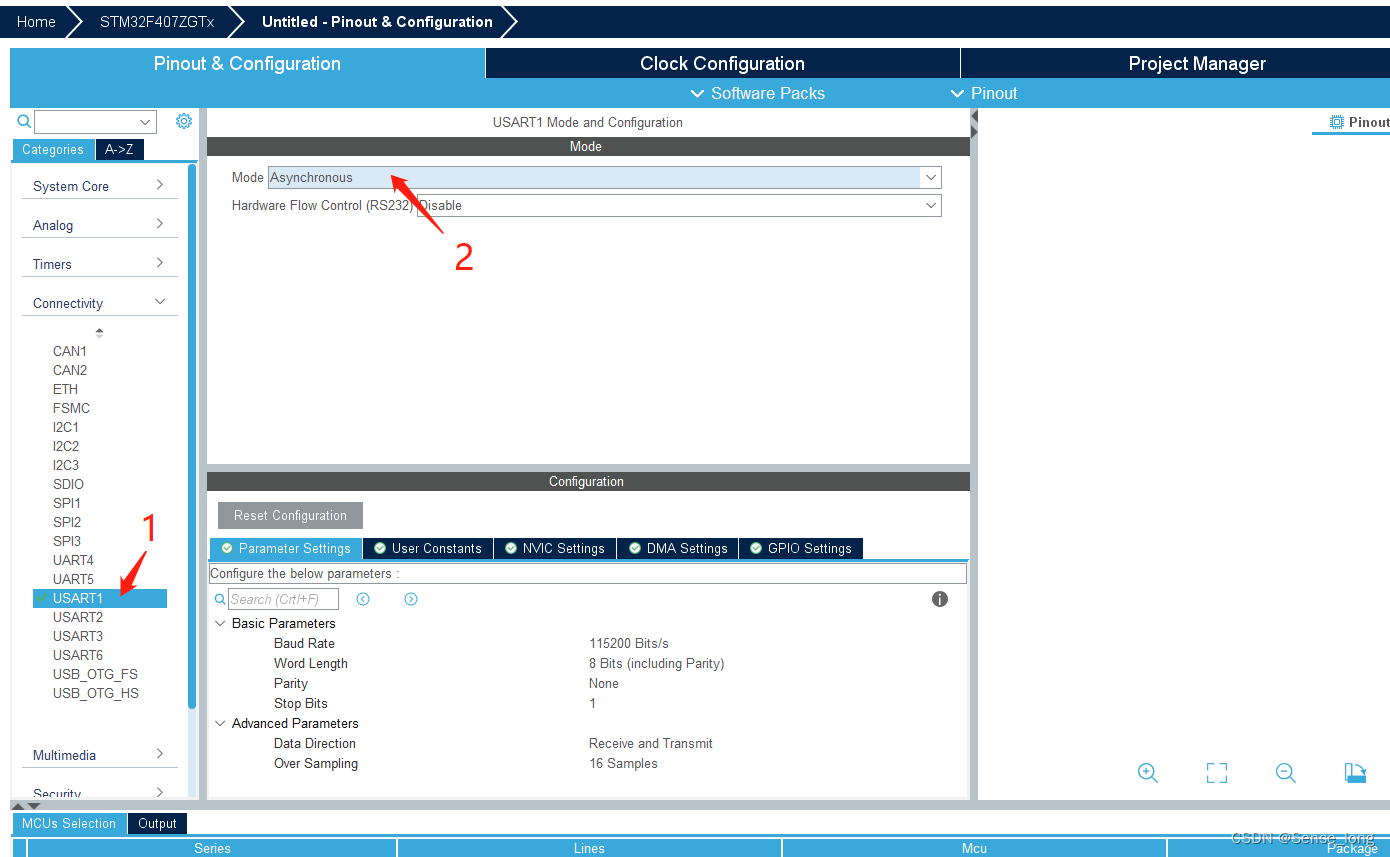

先配置串口,方便后期打印采集的数据

在这里插入图片描述

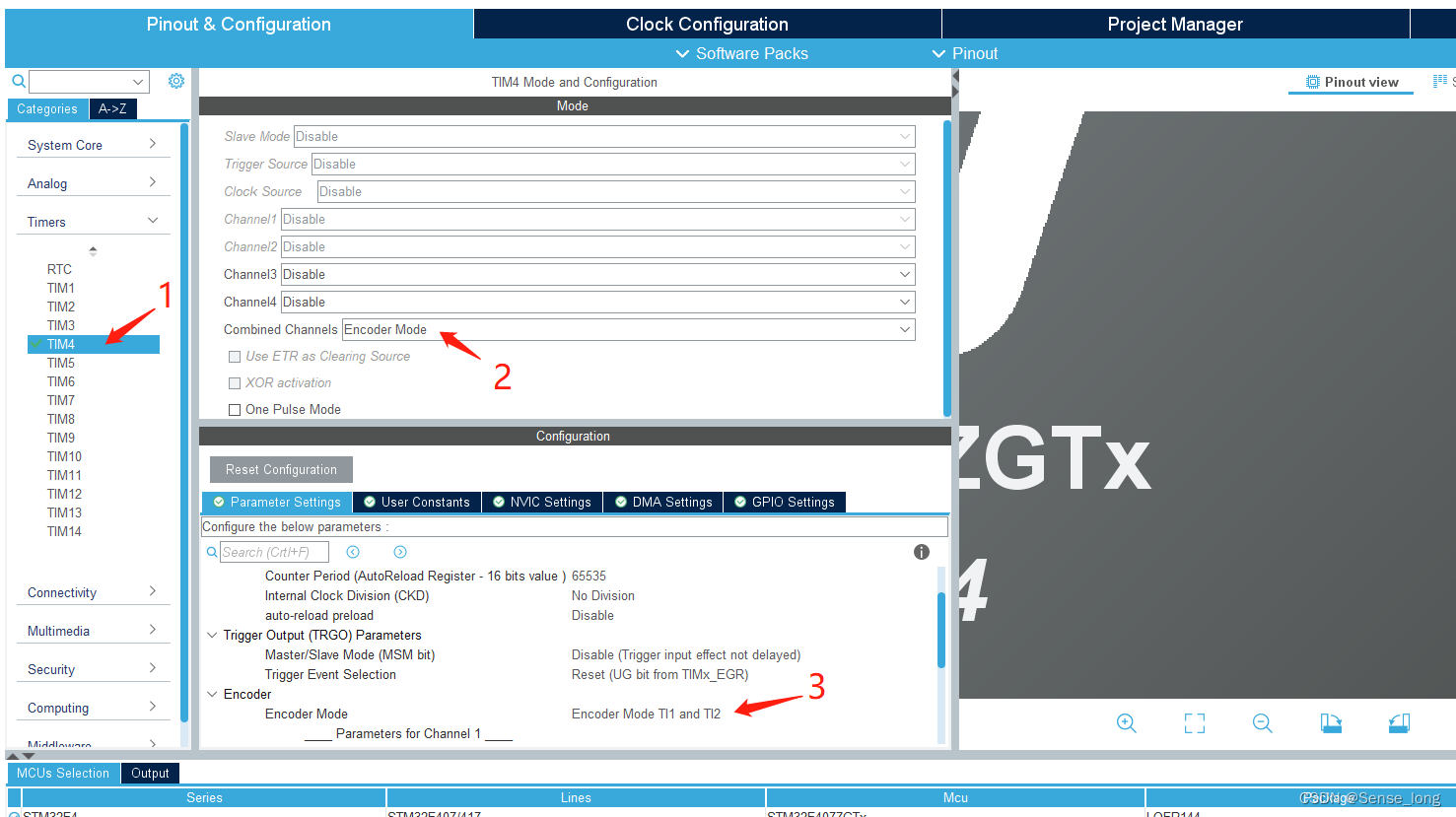

我这里采用定时器4做测速,选择编码器模式,Encoder Mode选择Encoder Mode T1 and T2,这个模式下将在AB相的上升沿和下降沿进行脉冲技术,即四倍频

在这里插入图片描述

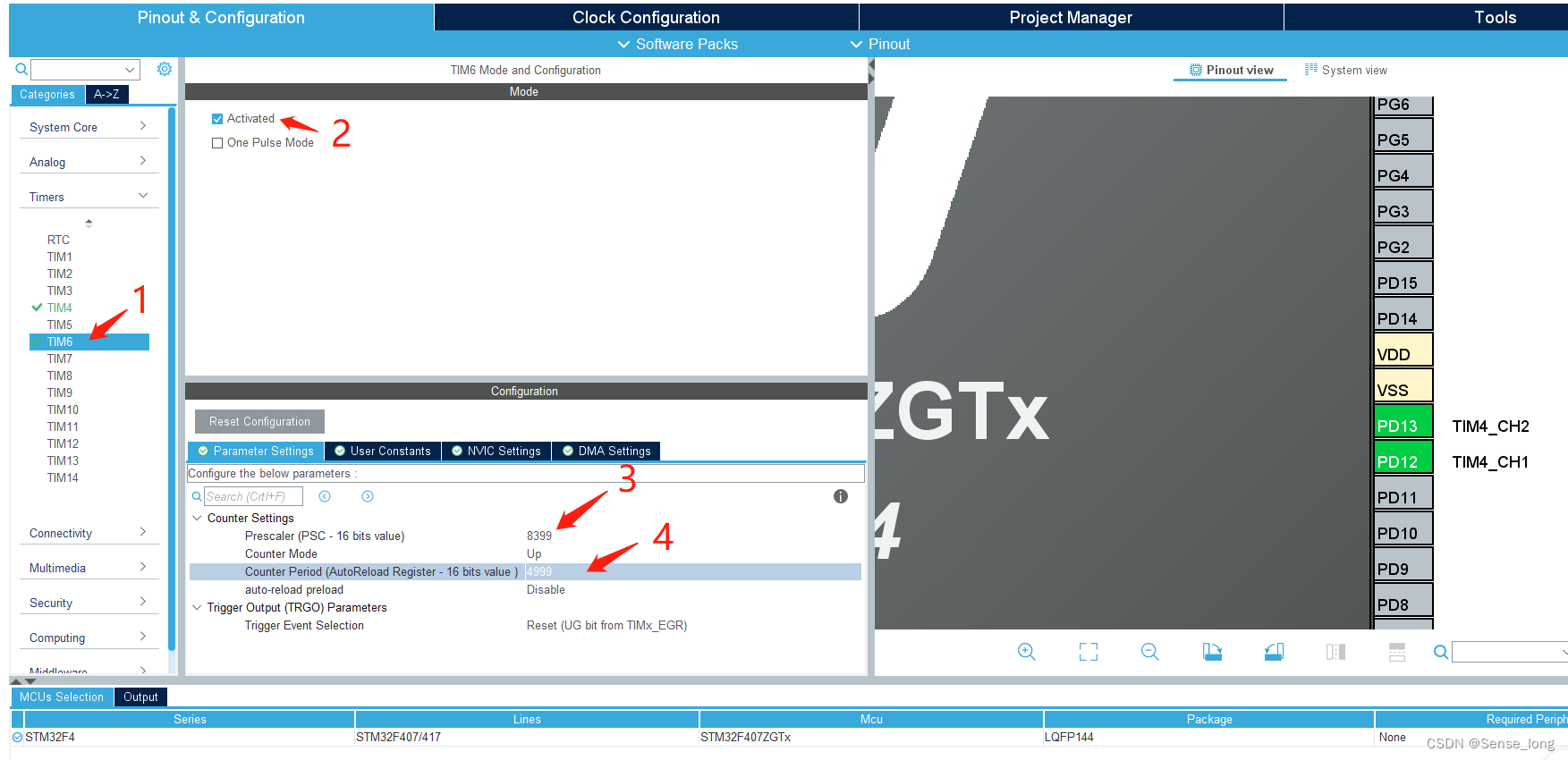

配置一定时器用于定时读取和清空脉冲数,此处设置每500ms读取一次

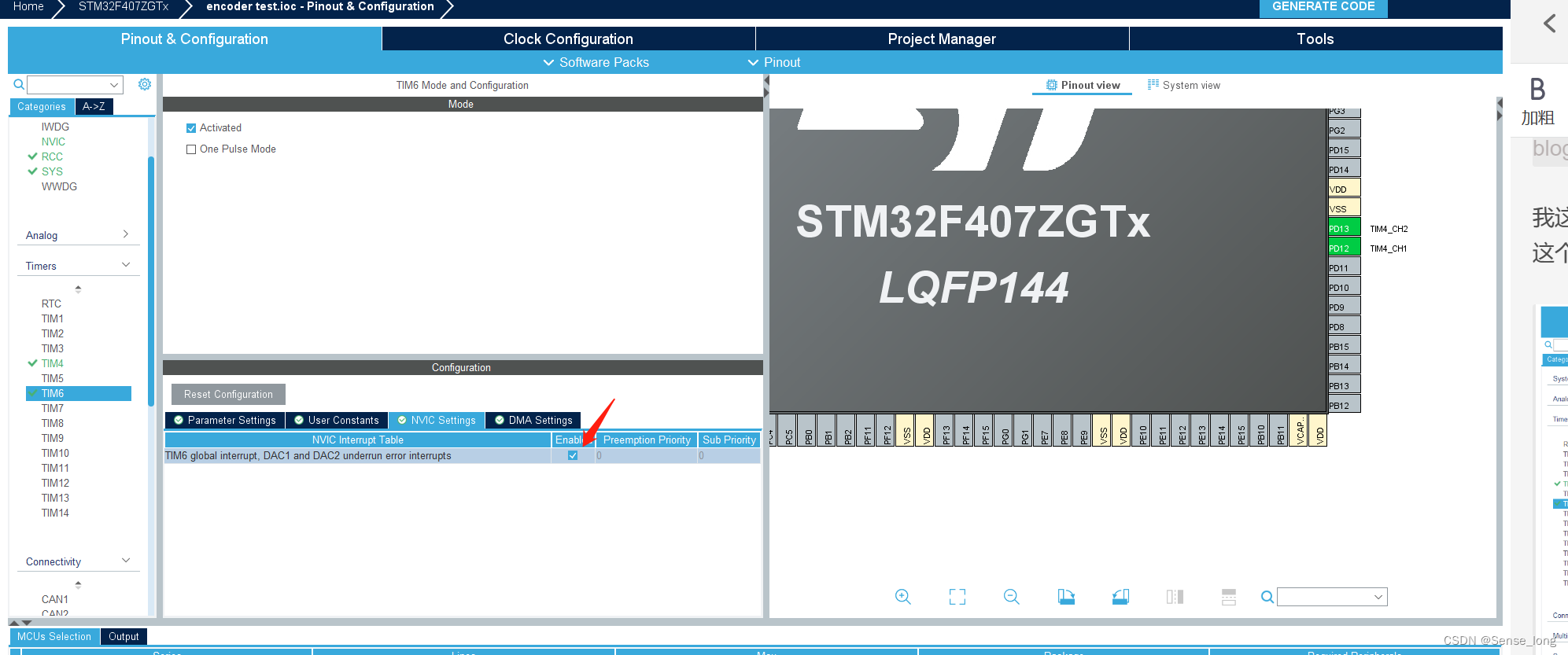

在这里插入图片描述打开定时器全局中断

在这里插入图片描述

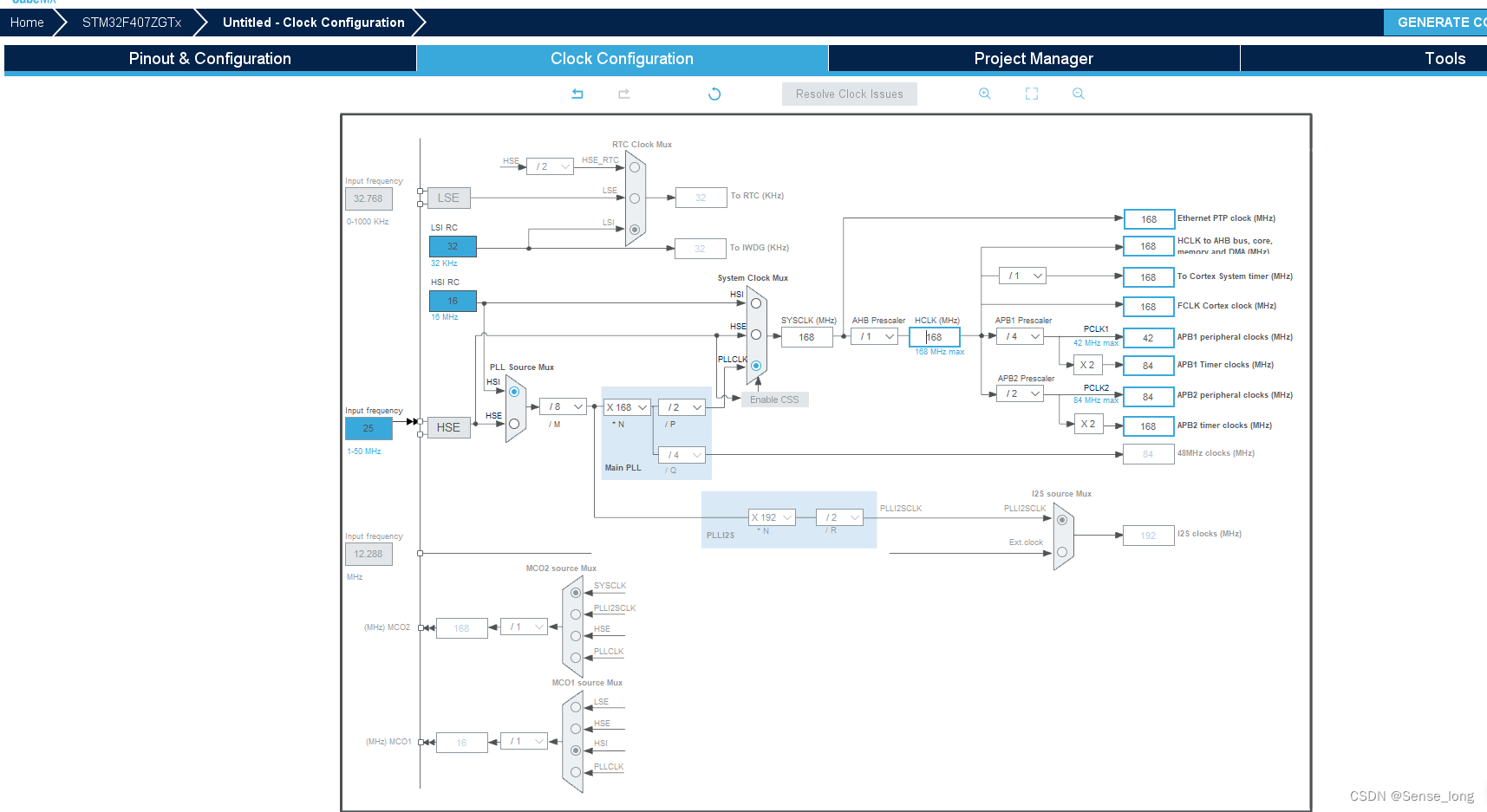

配置时钟

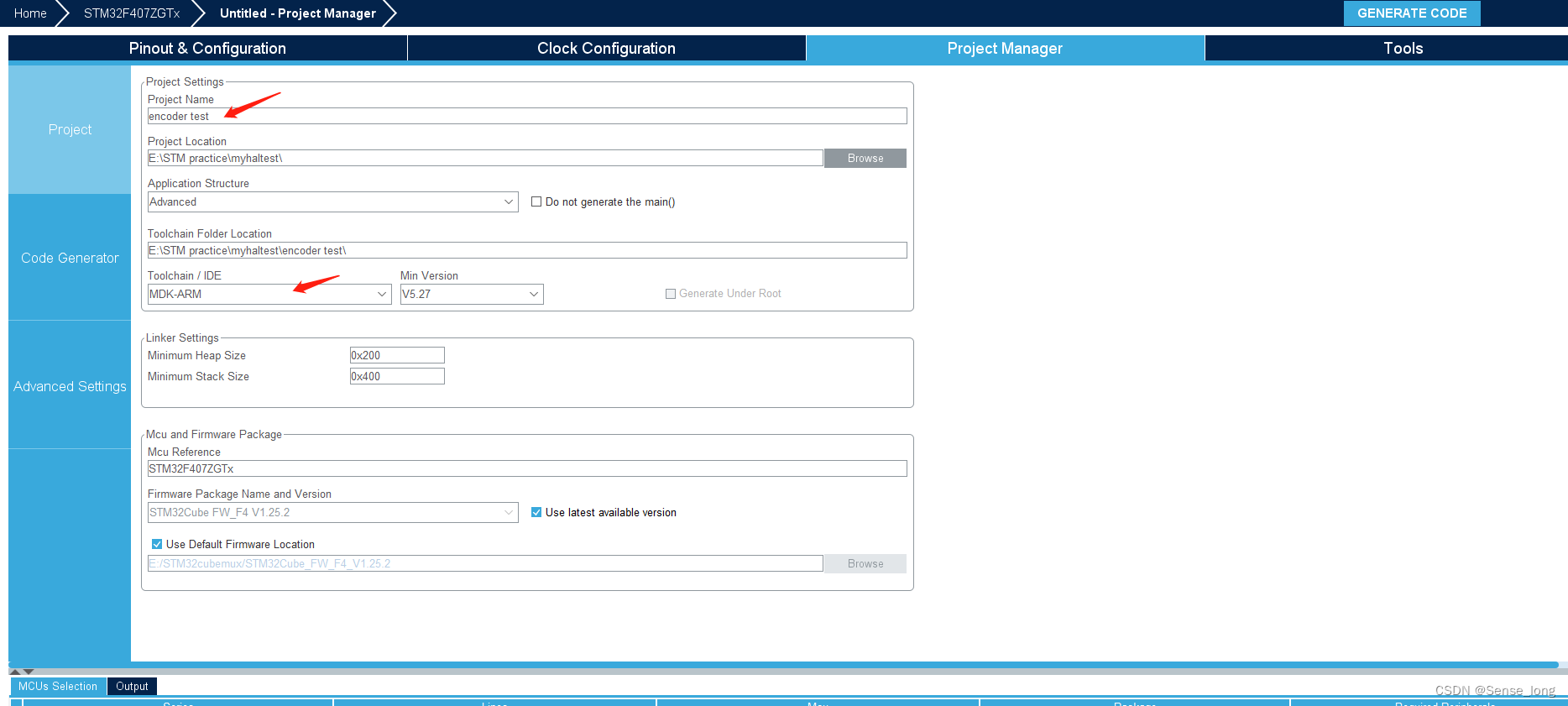

在这里插入图片描述

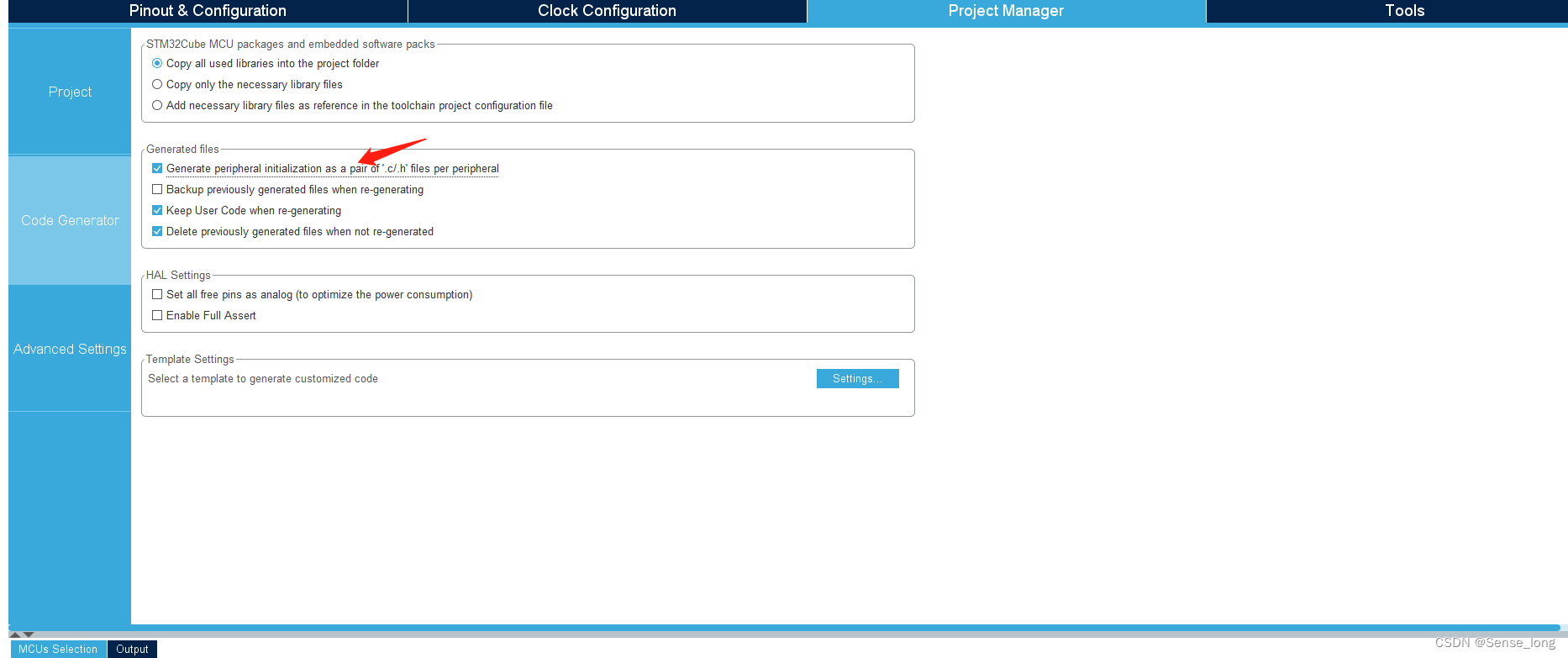

在这里插入图片描述
在这里插入图片描述

打开创建好的工程,在主函数中启动编码器脉冲采集和定时器中断
在这里插入图片描述
在这里插入图片描述

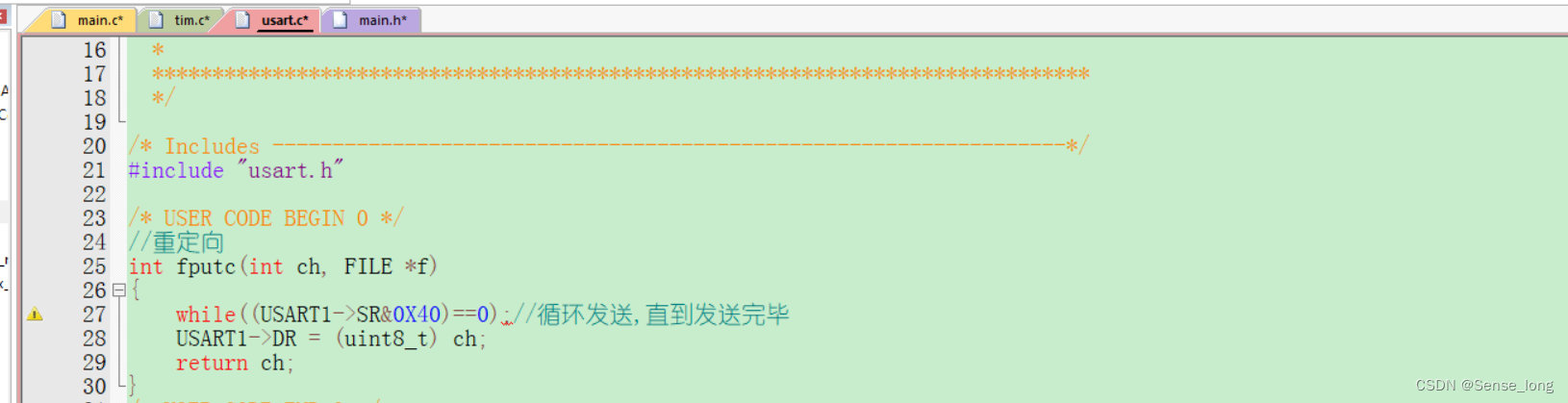

重定向
在这里插入图片描述

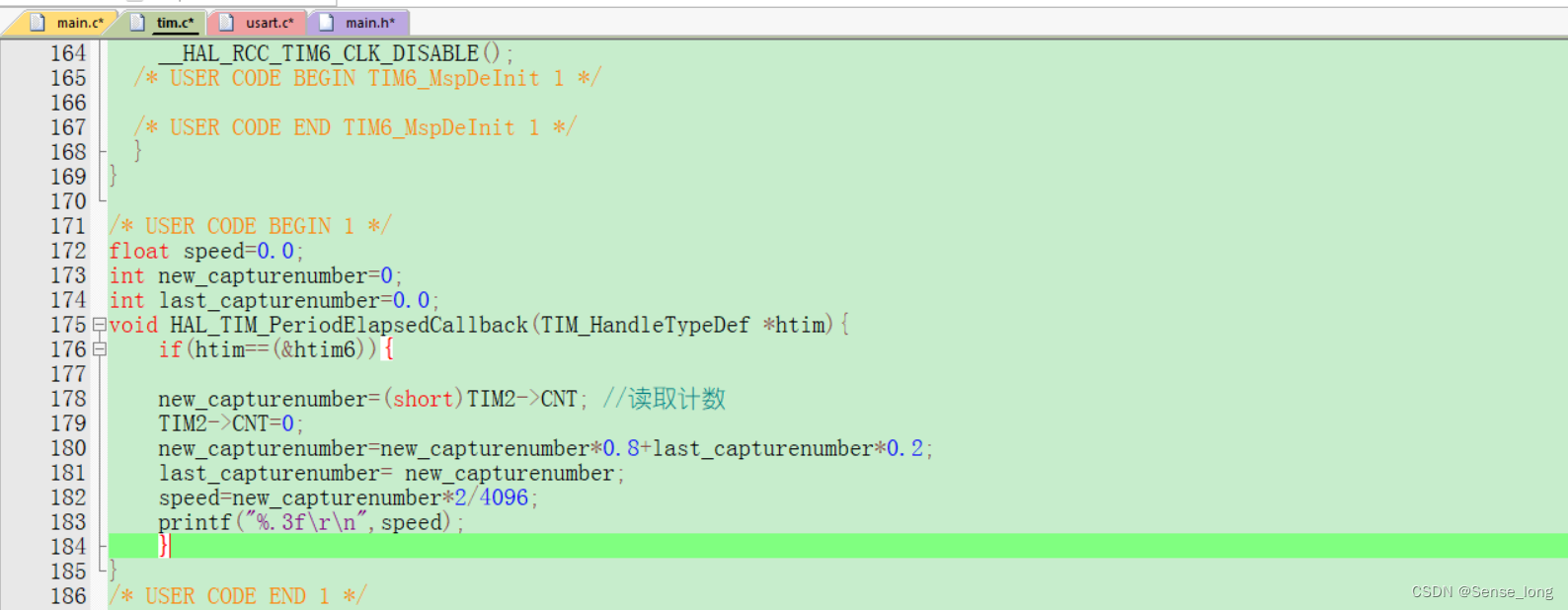

定时器中断服务函数中读取采集到的脉冲数,TIM2的计数值为0-65535,采用short int类型对其强制类型转换,若TIM2计数器值为0 ~ 32767,则强制转化后的值仍为0 ~ 32767,电机正转;
若TIM2计数器值为32768 ~ 65535,则强制转化后的值仍为-32768 ~ -1,电机反转;使用一阶滤波减小误差,每次采集的脉冲数保存至new_capturenumber,编码器转动一圈输出4096个脉冲,则new_capturenumber/4096为编码器转动的圈数,最后除以采集时间500ms就得到了电机转速(r/s)

三、利用外部中断采集脉冲

有些单片机没有编码器功能,如esp32,我们可以利用外部中断对编码器输出脉冲进行计数
在这里插入图片描述在这里插入图片描述

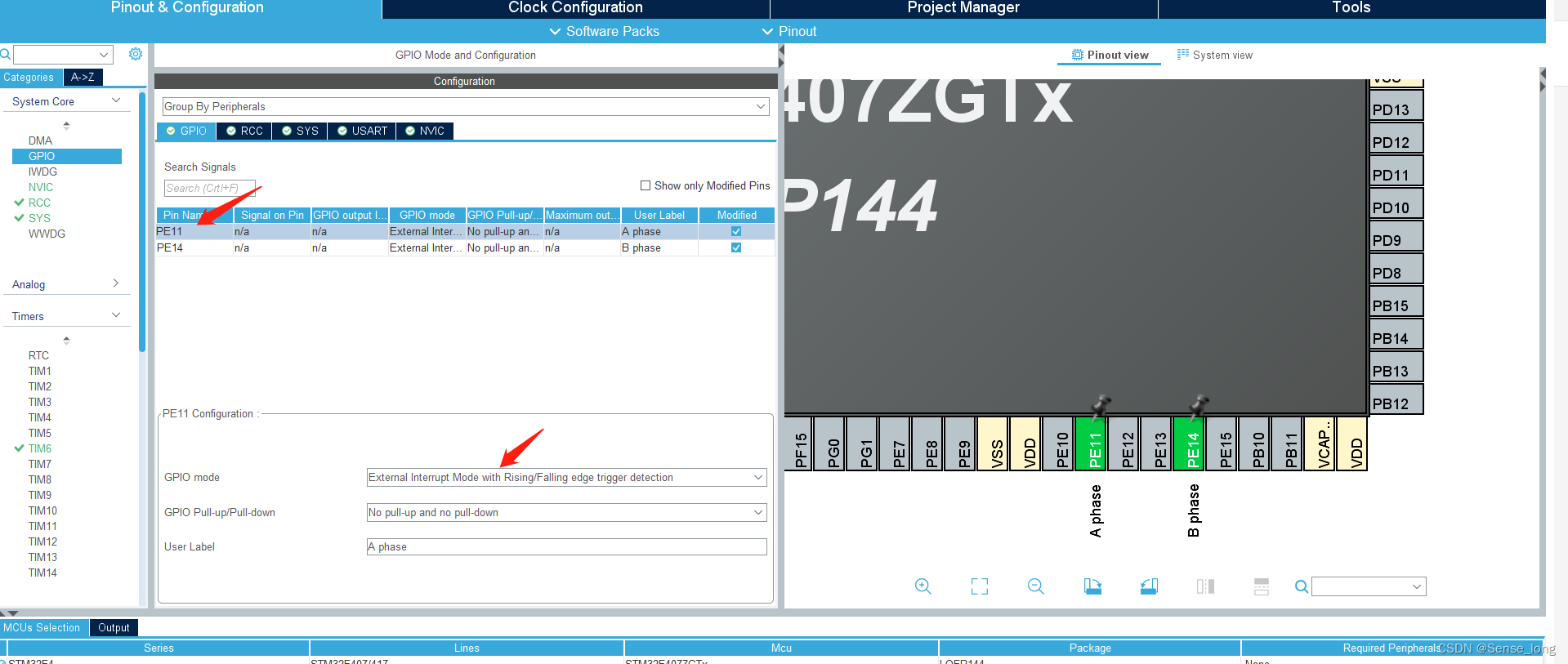

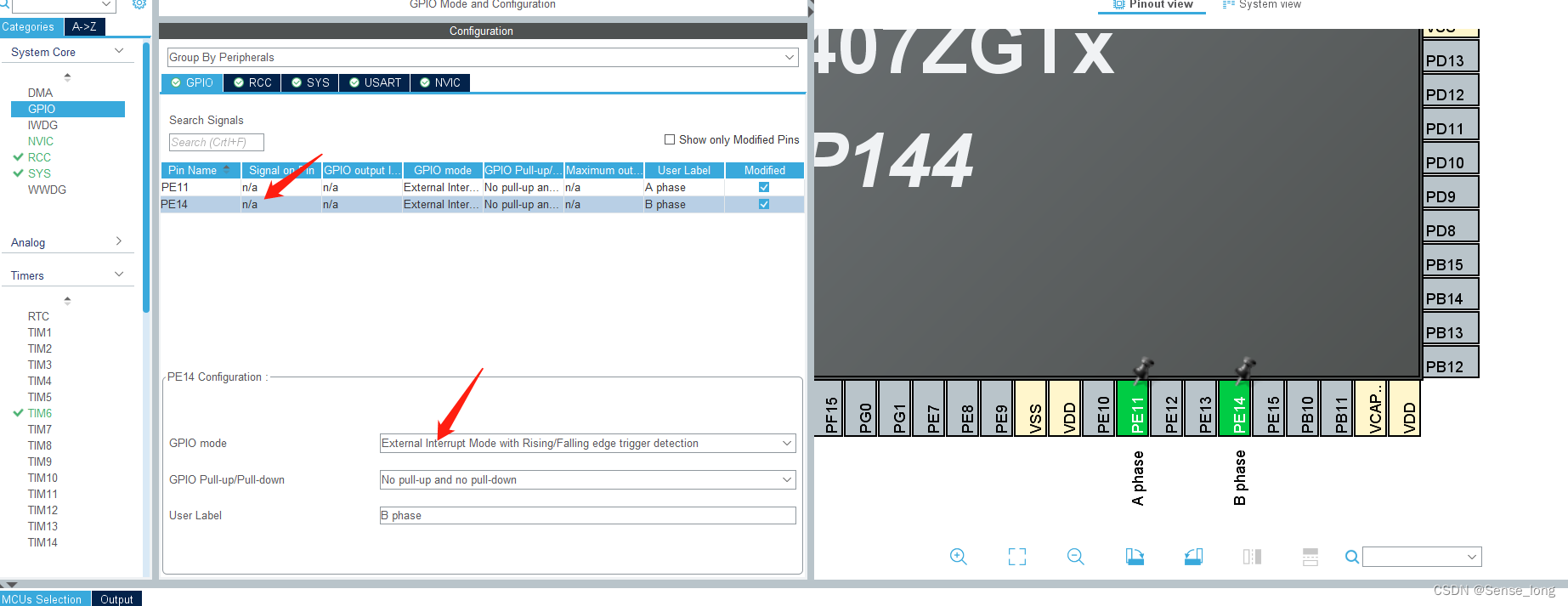

设置PE11 PE14的外部中断,上升沿、下降沿均触发

在这里插入图片描述

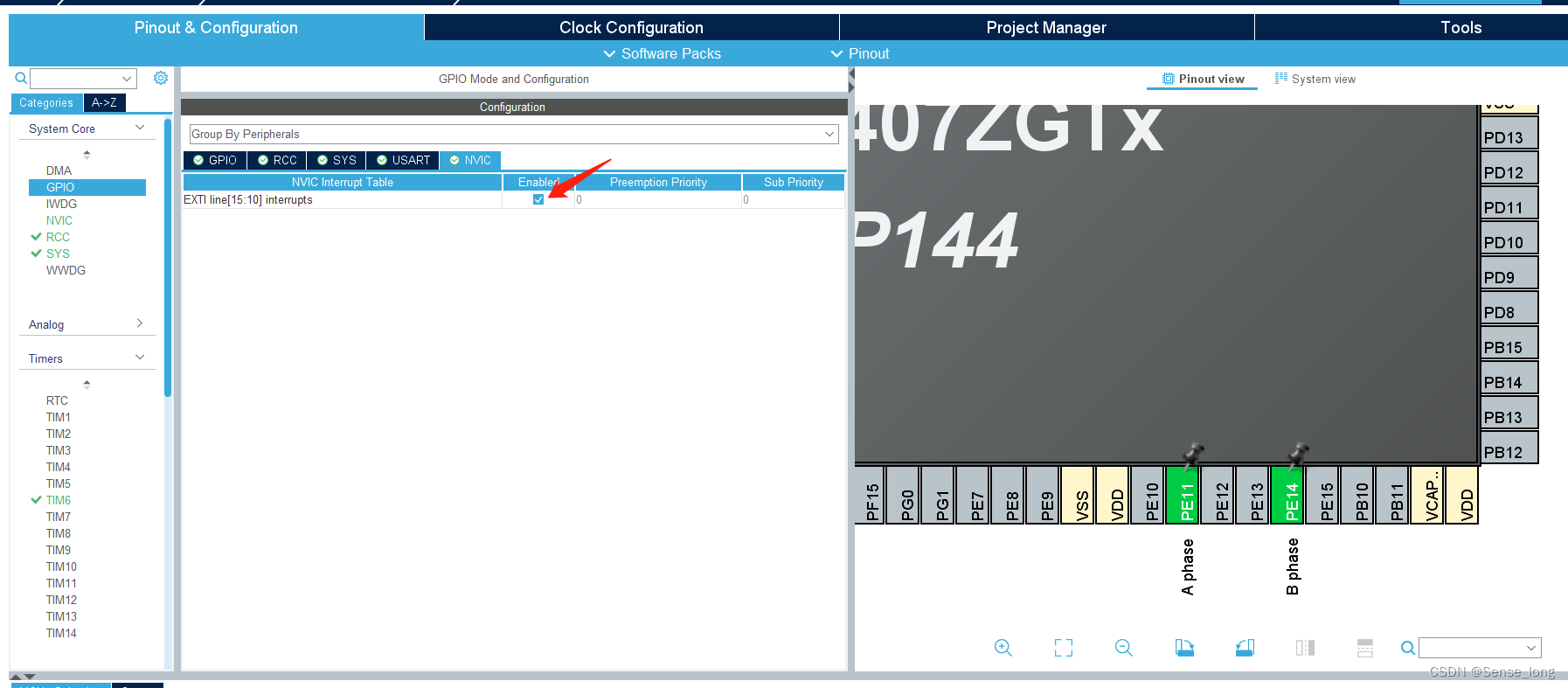

打开全局中断

在这里插入图片描述

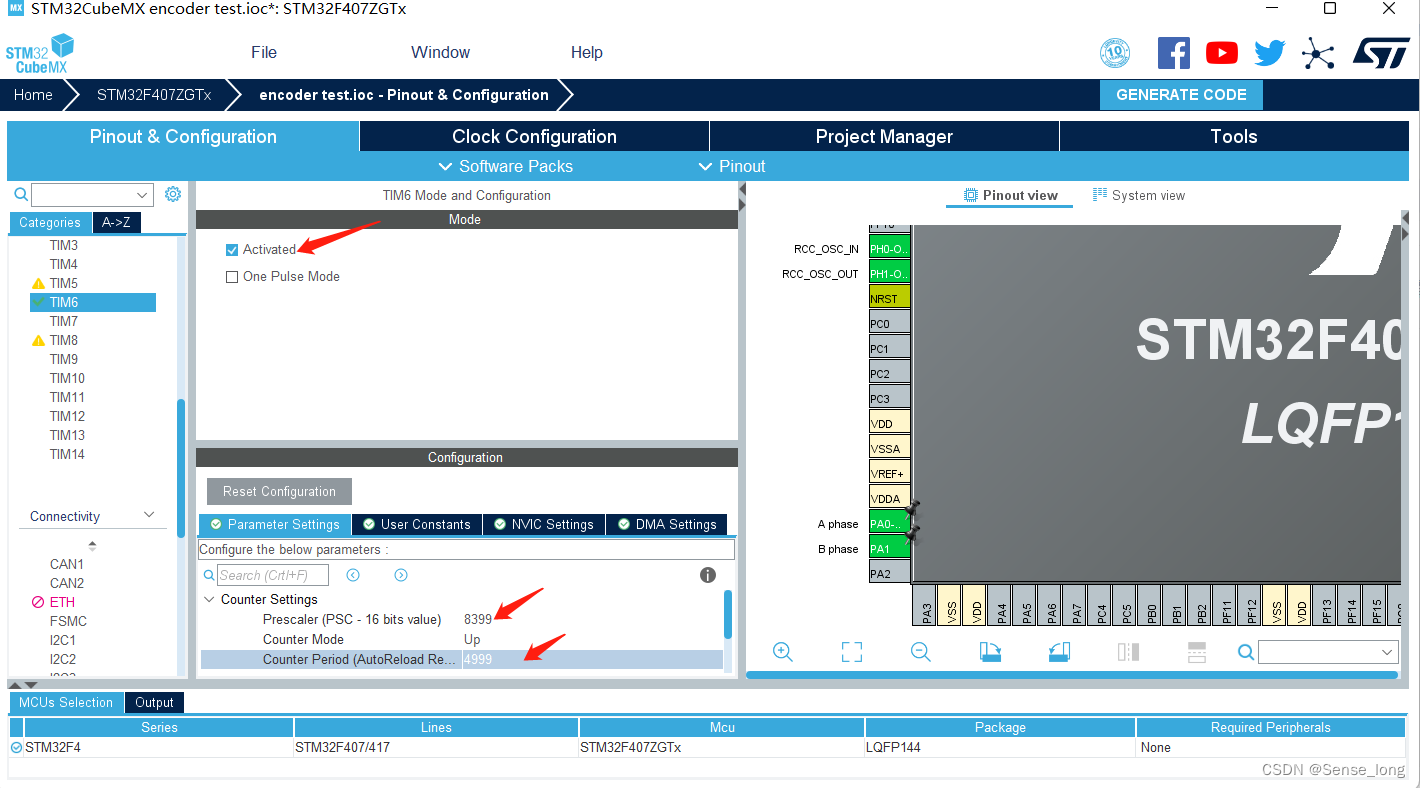

配置一定时器每500ms读取一次脉冲值

在这里插入图片描述
打开定时器全局中断

在这里插入图片描述

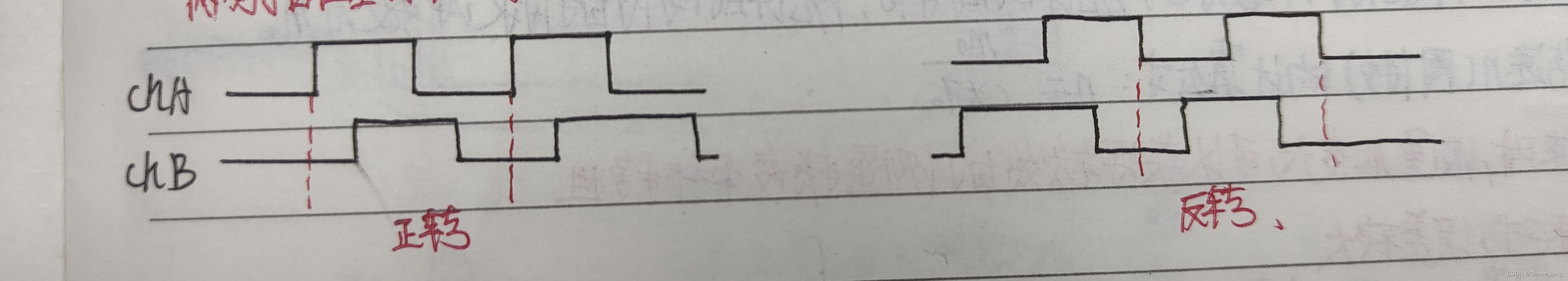

编码器正反转时,脉冲波形如上图所示,我们可以先定义pulse_num来对脉冲进行计数
当A相下降沿时,若B相为低电平则为反转,pulse_num减一,若B相为高电平则为正转,pulse_num加一
当A相上升沿时,若B相为低电平则为正转,pulse_num加一,若B相为高电平则为反转,pulse_num减一
当B相下降沿时,若A相为低电平则为正转,pulse_num加一,若A相为高电平则为反转,pulse_num减一
当B相上升沿时,若A相为低电平则为反转,pulse_num减一,若A相为高电平则为正转,pulse_num加一
即:

/* USER CODE BEGIN 2 */
int pulse_num=0;
/* USER CODE BEGIN 2 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
//PE11 - A相发生中断
 if(GPIO_Pin==GPIO_PIN_11){
  //A相下降沿
  if(HAL_GPIO_ReadPin(GPIOE,A_phase_Pin)==0)
  {
    if(HAL_GPIO_ReadPin(GPIOE,B_phase_Pin)==0)
      pulse_num--;
    else
      pulse_num++;
  }
  //A相上升沿
  else
  {
    if(HAL_GPIO_ReadPin(GPIOE,B_phase_Pin)==0)
      pulse_num++;
    else
      pulse_num--;
  }
}


//PE14 - B相发生中断
else if(GPIO_Pin==GPIO_PIN_14){
  //B相下降沿
  if(HAL_GPIO_ReadPin(GPIOE,B_phase_Pin)==0)
  {
    if(HAL_GPIO_ReadPin(GPIOE,A_phase_Pin)==0)
      pulse_num++;
    else
      pulse_num--;
  }
  //B相上升沿
  else
  {
    if(HAL_GPIO_ReadPin(GPIOE,A_phase_Pin)==0)
      pulse_num--;
    else
      pulse_num++;
  }

}
}

在这里插入图片描述
最后在定时器中断函数中对采集到的脉冲个数处理,注意需要手动清空pulse_num
