ICC图文流程——(五)布线Route

ICC绕线阶段

主要任务：完成标准单元的信号线的连接，布线工具会自动进行布线拥塞消除、优化时序、减小耦合效应、消除窜扰、降低功耗、保证信号完整性等问题。



首先先介绍一下基于格点的布线理论

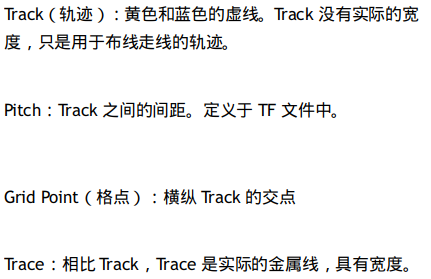

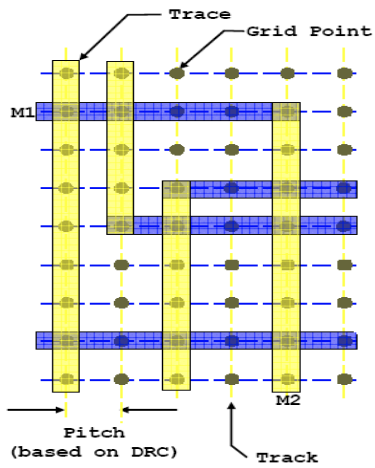

 标准单元的高宽都被设计为为pitch的整数倍，因此其pin都可以放置在Grid Point上，为布线作准备。并且他们的高度都被设计成相同高度，这样可以整齐地放在rail上，这在placement阶段已经介绍过。



绕线阶段的命令为route_opt，该命令包含了布线阶段的三个部分：

·Global routing（全局布线）

·Track assignment （布线通道分配）

·Detail routing （详细布线）

其中Detail routing 又分为Detail routing 和Search and Repair （布线修补）

接下来一一介绍



·Global routing （全局布线）

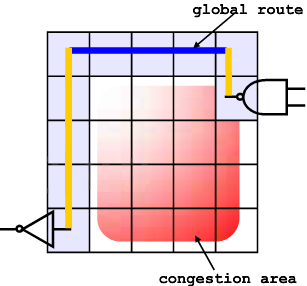

全局布线Global routing，简称GR。它对整块芯片的走线做布局规划，并没有进行任何实际的走线（not lay down any metal traces）

GR会为指定的金属层和Gcells分配线路。

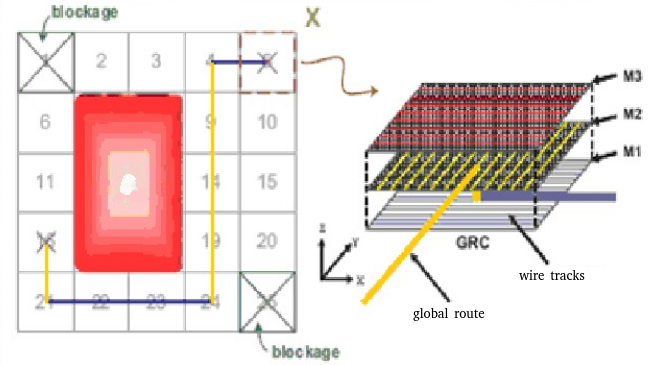

Gcell:全称global routing cells,也叫GRC，同样的它也是我们定义的一种grid, G cell grid对routing过程中起着相当重要的作用。

在floorplan阶段时，关于congestion（拥塞）的解释时已经提及GRC。

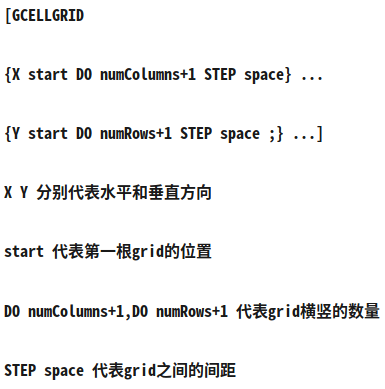

它定义在Lef或者floorplan文件(.def)中，当然初始时工具会根据设计和tech lef中情况自动生成.如下图所示，左侧为lef文件中关于GRC定义的解释，右侧为lef文件中GRC的定义格式举例。

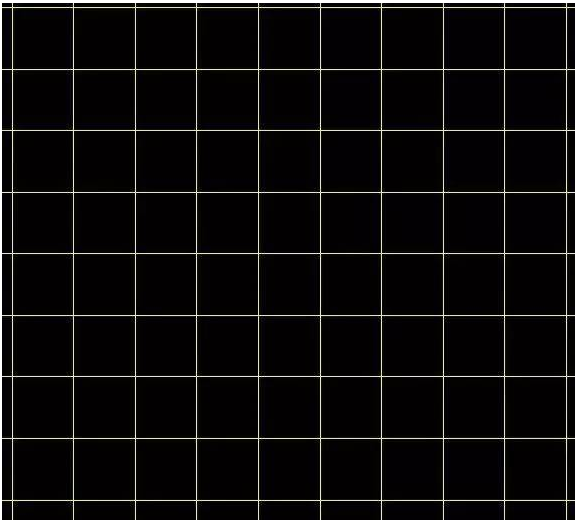

产生的GRC grid如下所示

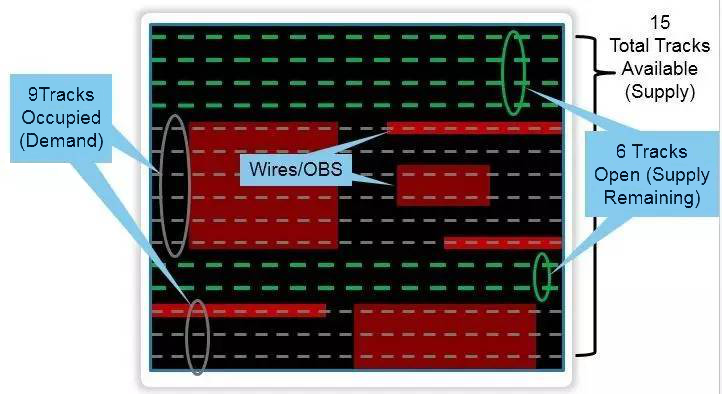

右图为一个GRC中的示例图，如图所示，一个GRC中包含了15条tracks（通常一个gcell中会占有10几个track，根据design的不同有所变化），其中由于wires或OBS（route blockage）等被占用9条而其余6条属于可使用。global routing的目标是使得每个gcell的容量占有率在85%左右。

global route以gcell cell作为绕线参考网格，工具在绕线时会试图寻找gcell中的最短path。在global route时，软件只知道起点和终点，可以简单理解为两个具有连接关系的pin。但是不知道如何从起点走到终点。



但是GR会避开拥塞高以及blockages和P/G（rings/straps/rails）等区域，这样就能大概的设计出一个走线的大致路径。

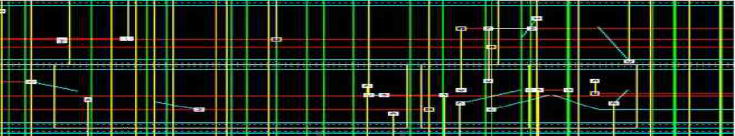

但是GR只是进行了设计而并没有将线之间进行首尾连接，。如图为进行了GR，图中这些线代表了工具确定的大体位置及走向，但没有实际具有宽度的连线，不同的颜色代表了不同线层，并且给出孔的位置。
