通过1000M网口pc电脑同fpga进行udp通信，用window自带的任务管理器测网速，测得发送数据速度＞200Mbps（一）

一、实验环境

        PC机电脑配置：

        品牌型号：联想笔记本电脑 小新Pro 16

        CPU：13th Gen intel Core i5-13500H

        内存：16GB

        1000M网口：是UGREEN的USB转1000M网口的转换器

      fpga 开发板：

        品牌型号：正点原子的ATK-DF7A100P V2.3

        fpga:        Xilinx Artix-7 系列  xc7a100tfgg484-2

        1000M网口PHY芯片：YT8511 同fgpa相连的接口为RGMII

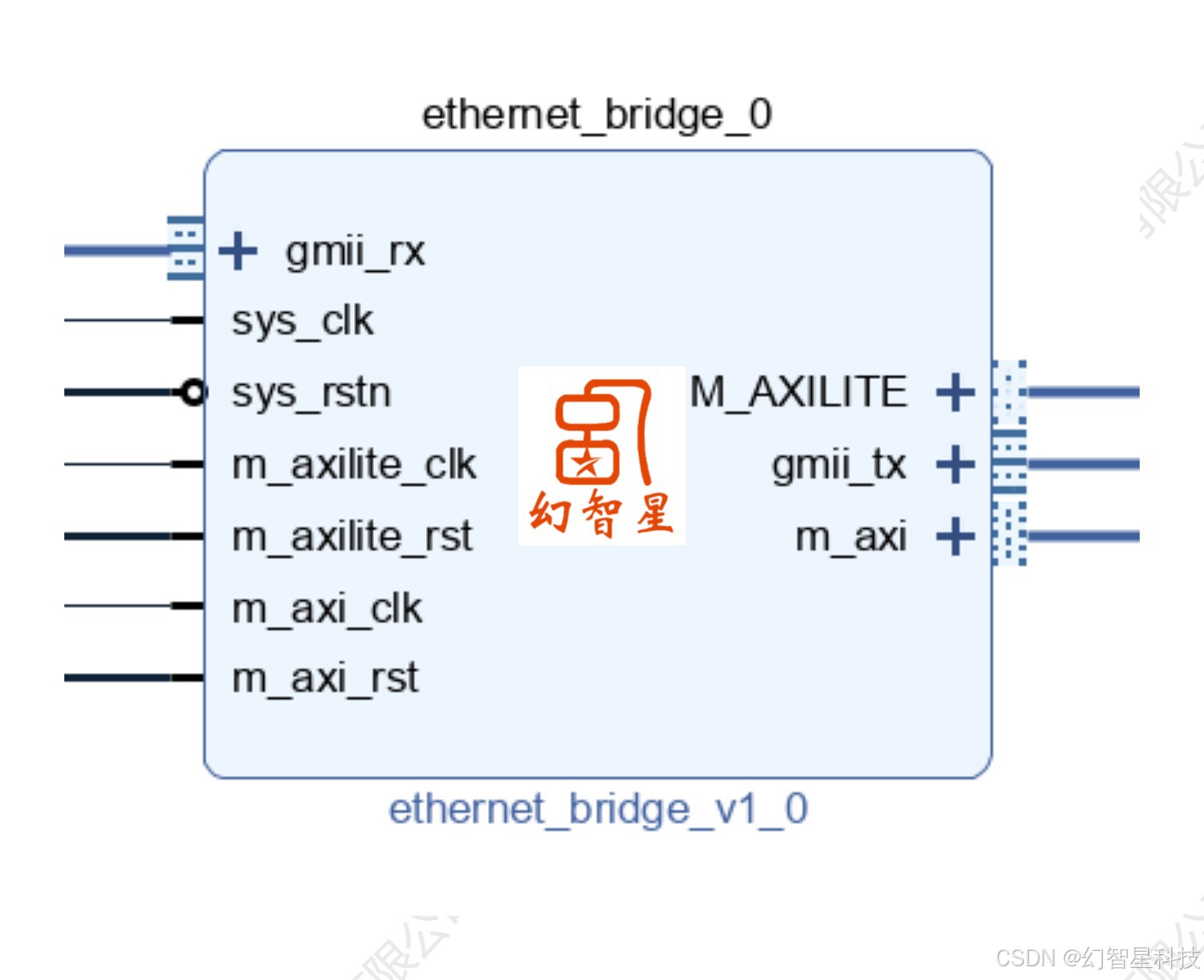

        网口桥接IP:  幻智星科技开发的 DMA/Bridge Subsystem for ethernet interface IP

          二、实验原理

这个系统中的各个部分都很清晰：

• PC机通过1000M网口与FPGA开发板相连。这种高速以太网接口可以提供较大的带宽和快速数据传输。
• FPGA开发板使用1000MPHY芯片的RGMII接口与FPGA连接。这种接口可以将以太网数据流转换为FPGA内部逻辑所需的数据格式。
• FPGA内部的逻辑电路非常简单，只是在以太网桥的AXI full接口上连接了一个大小为4KB的Block RAM。这可以用来存储批量测试数据等。

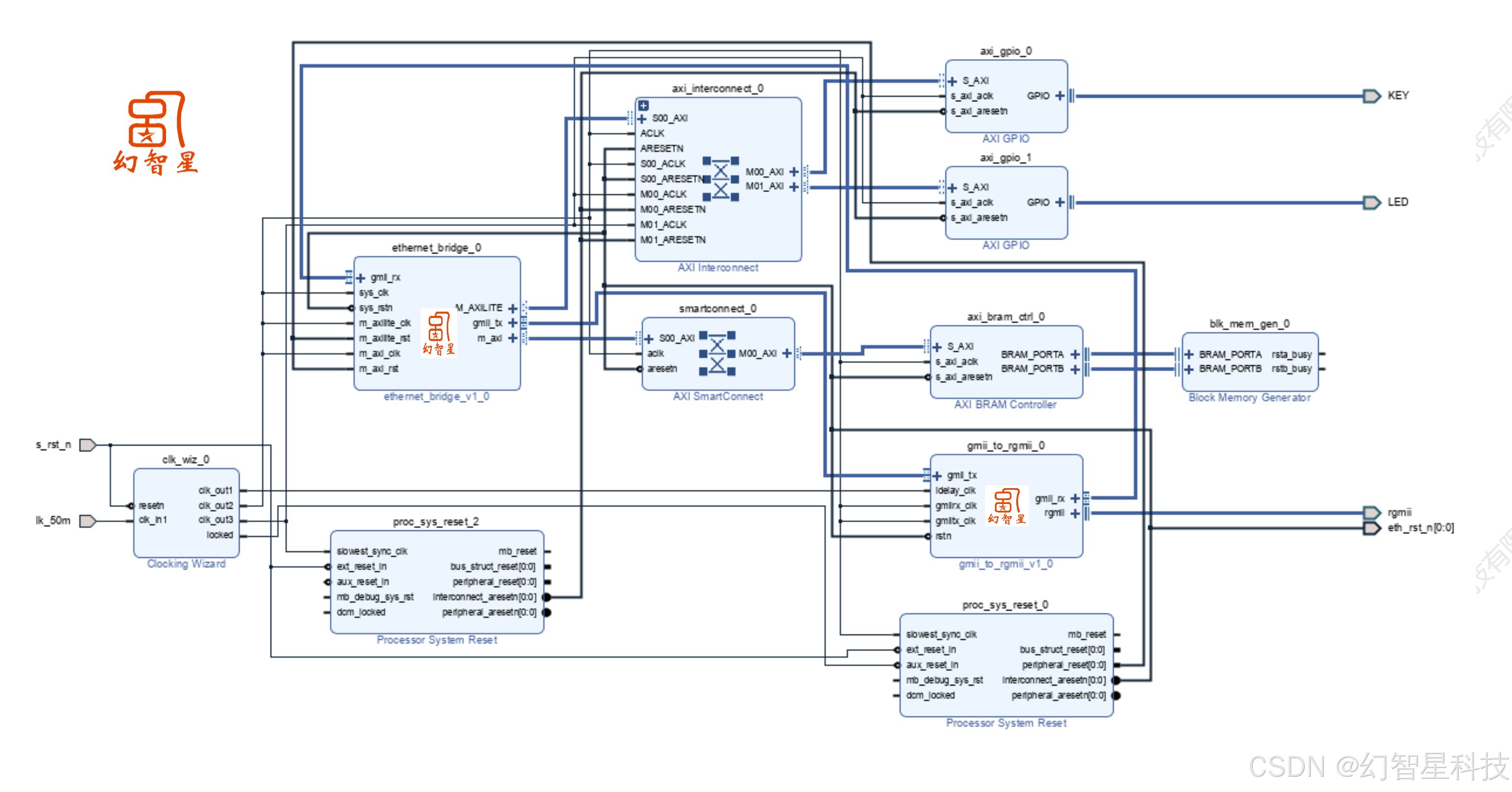

fpga内部逻辑电路图如下：

        测试方法

        pc机通过udp协义，重复向BrockRam写数据，当udp数据包 出错丢失时，得重发数据，要保证数据可靠传输。

三、测试结果

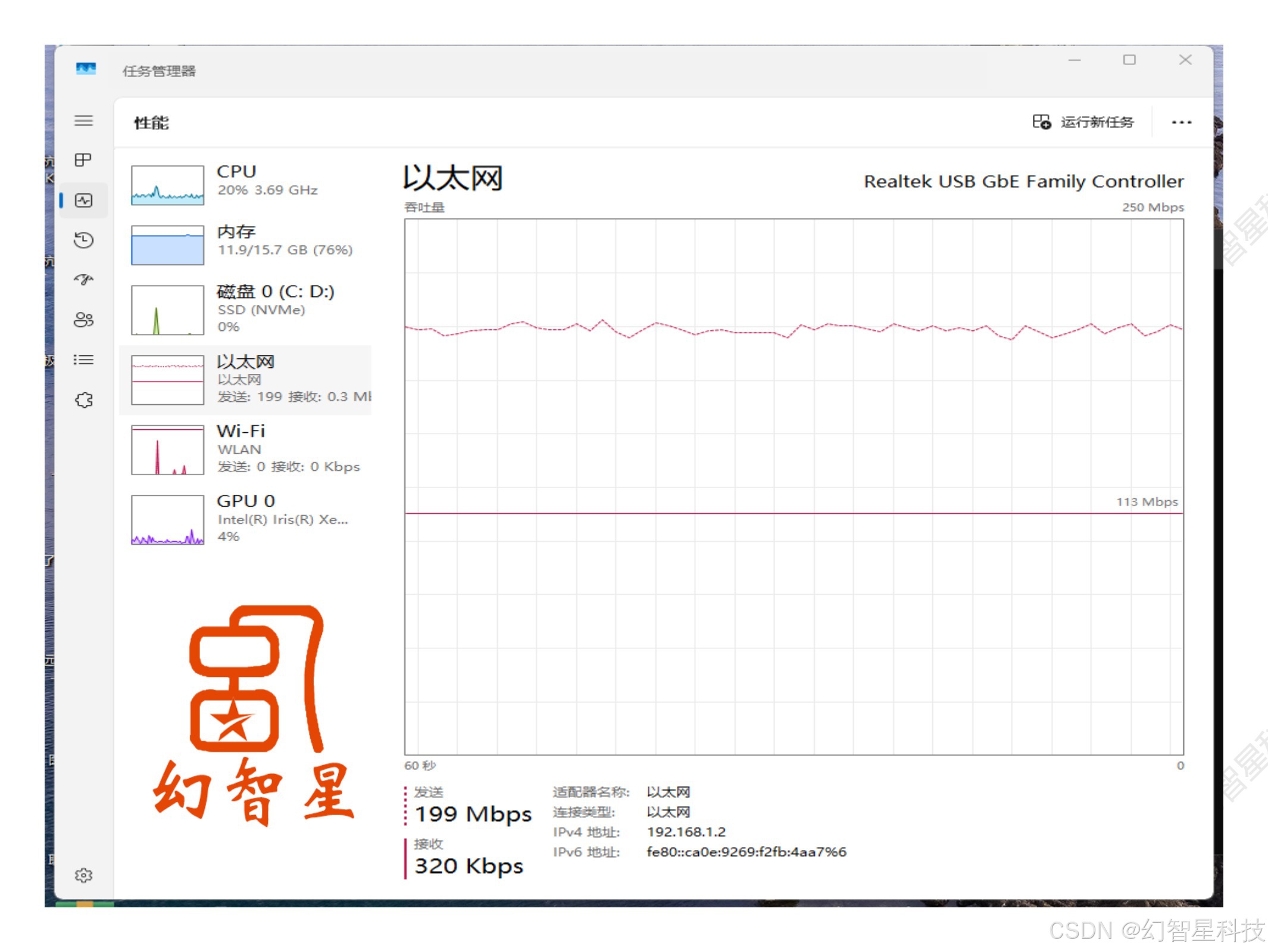

        用windows自带的任务管理器查看测试结果如下图：

        速度稳定在199Mbps左右。远大于理论值125Mbps。

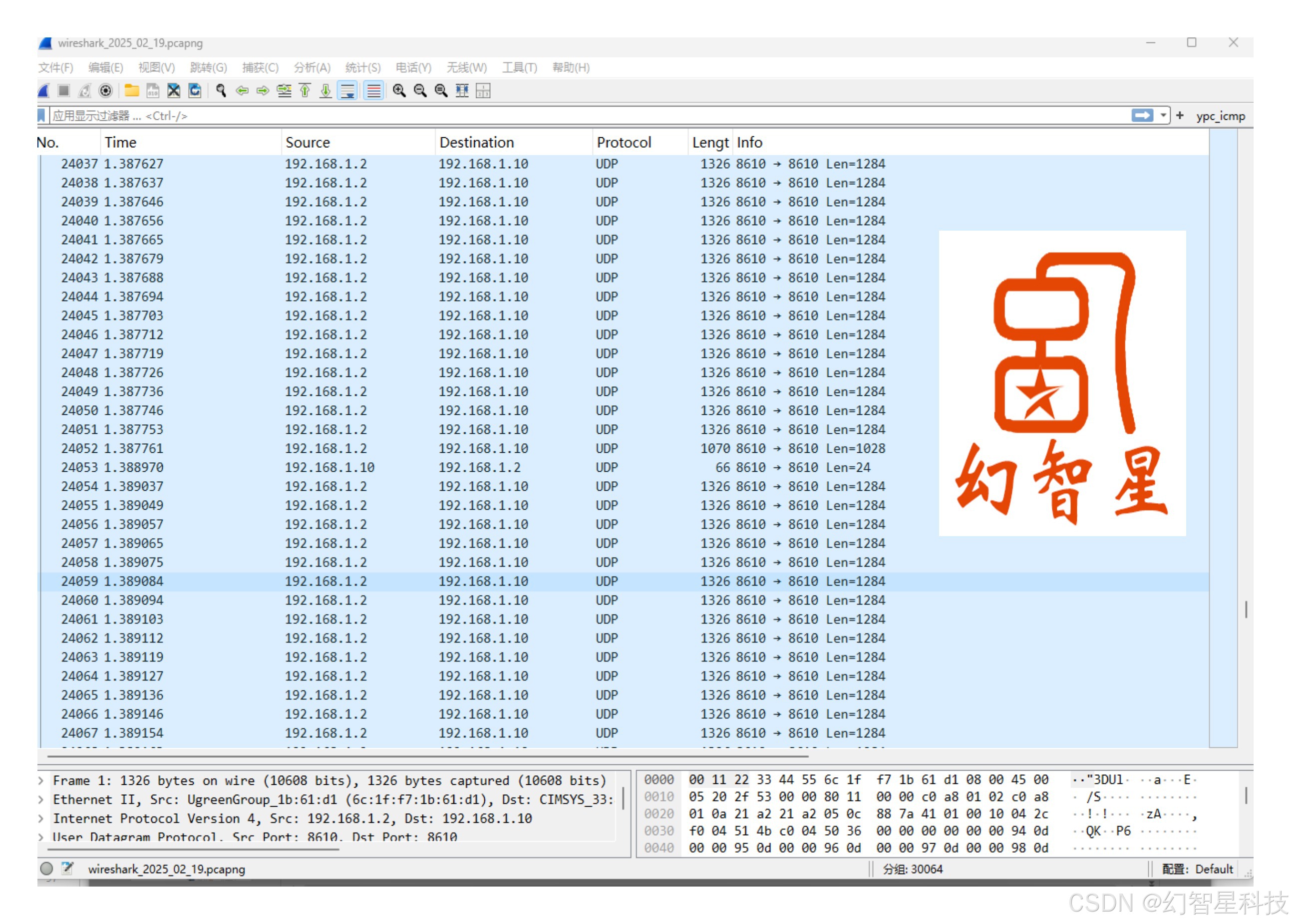

        用wireshark软进行验证如下图：

从图中可以看出，udp数据包发送间隔在10us左右。

        速度=（1000000/10）*1284/1024/1024=122Mbps

        数字1284 实际发送的有用数据，是去掉了ip包头和udp包头的数据。结果同理论值差不多。

四、实验结果

        本次实验得出以下结论：

1. pc机能够充分利1000M网口的带宽；
2. 用fpga rtl逻辑实现的udp协义接收udp数据包不会因为缓存不够而丢包。
3. windows 自带的任务管理器测网速的功能，测出来的数值偏大。
