从零开始：CANDelaStudio之CDD制作（二）

上一篇文章已经介绍了CDD的一些基础知识以及DTC的配置，本文将继续讲解后续的步骤。

1 States的设置

1.1  Session（$10 ）及Reset（$11）

session状态切换和安全等级切换是否与原始需求（PDF）输入一致。按照步骤将$10各个子服务的 NRC 安全等级 状态切换及寻址方式设置完毕。

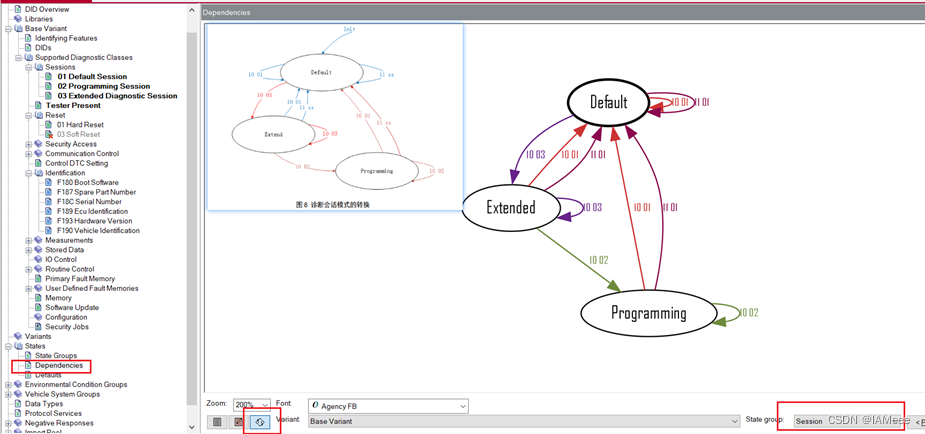

设置session和reset状态设置完毕后，按照下图所示步骤与OEM提供的原始需求PDF进行对比。security等同。

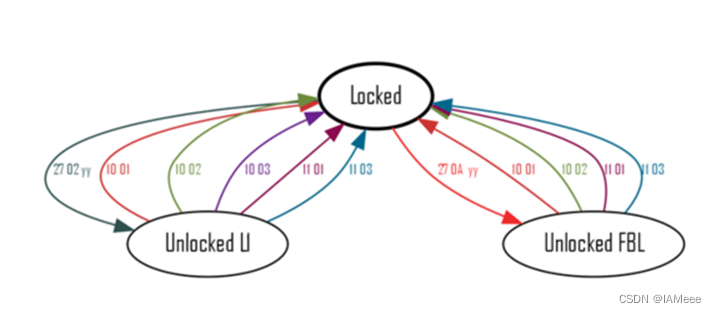

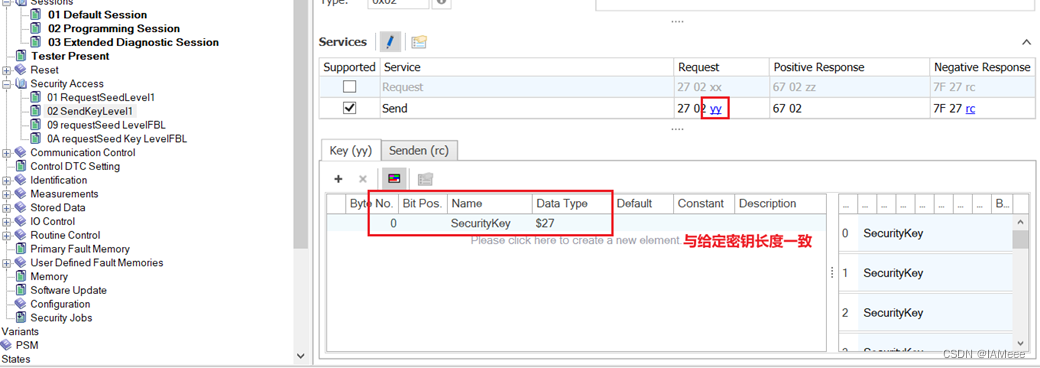

1.2  $27 安全等级

在安全等级菜单上右键新增安全等级，按照设定进行选择即可。

2 其他服务的DID设置（$22 $2E $2F $31 ...）

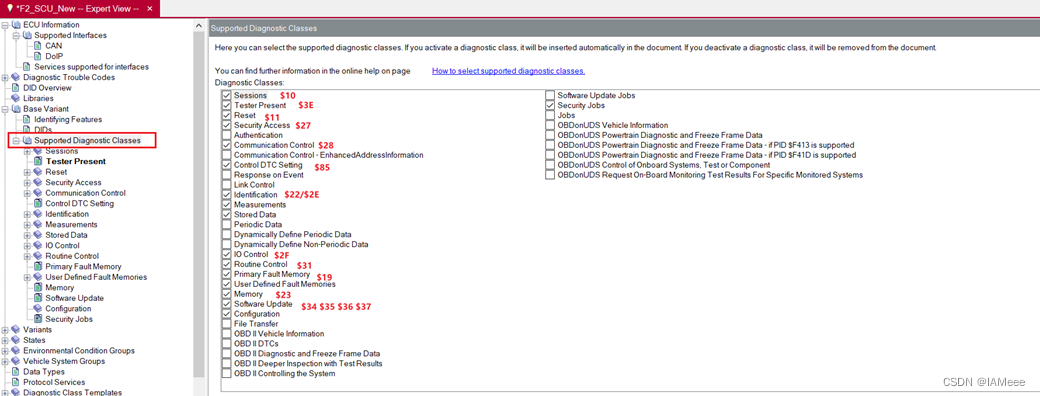

首先在Class中确定自己所需要的服务，具体服务内容图中已经标出。

在DID中添加各个服务的DID值，此处需要注意的是31服务的DID需要自行在Routine Control中添加。

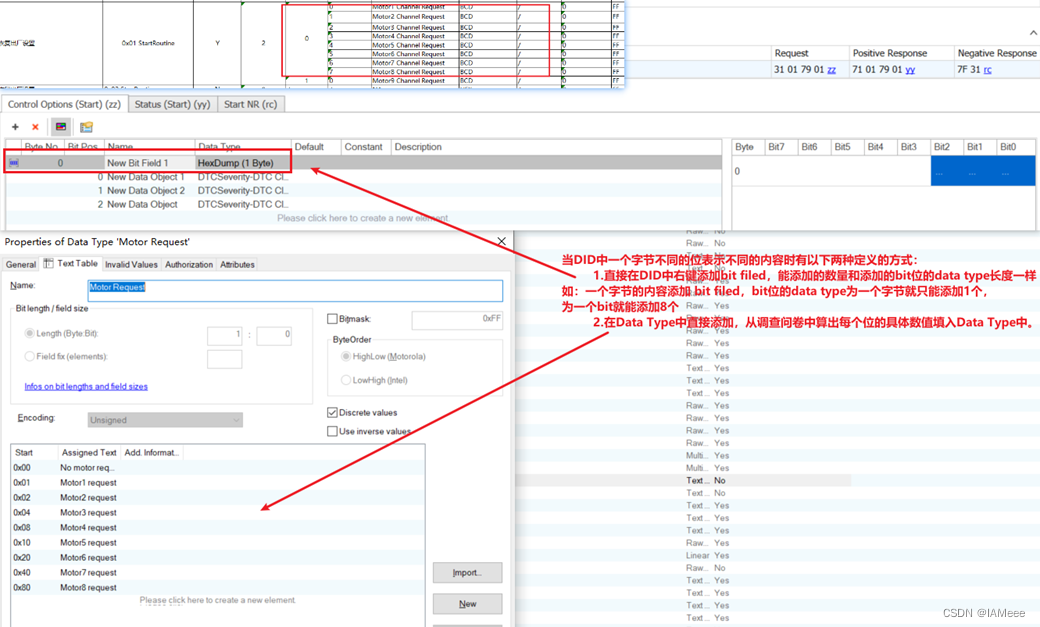

添加完DID后，分别在不同的服务内将DID的权限进行设置，如安全等级，支持的会话模式。每个DID相关的Data Type具体内容如上一篇文章所示。需要注意的是如果DID需要区分位，则有以下两种方法进行设置 ：

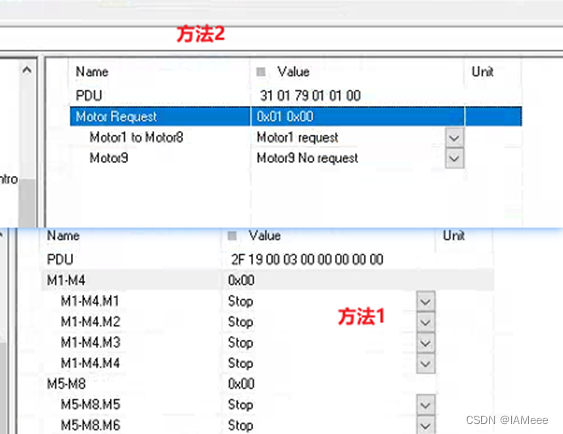

两种方法在诊断控制台的显示如下图所示，选取适合自己的即可。简单来说方法1在设置时会更繁琐但灵活度也会更高一些，方法2反之。

3 检查一致性

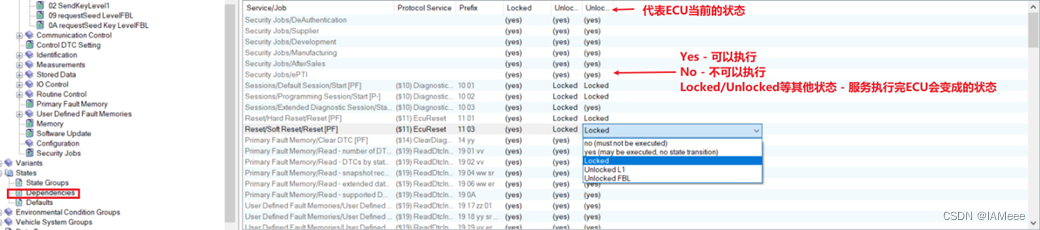

将每个服务配置完成之后，在state中检查每个服务与调查问卷中所要求的是否一致，需要注意服务是否存在状态跳变。

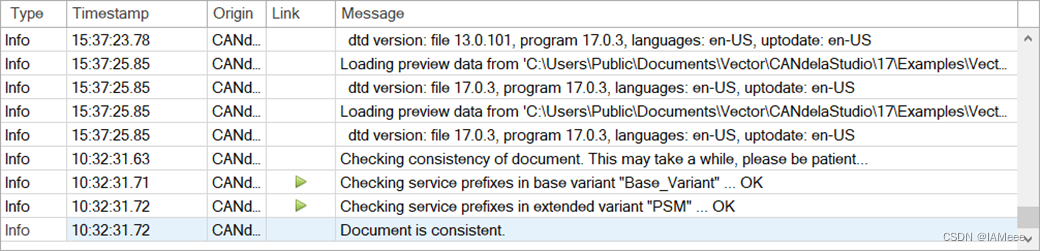

全部做完之后记得检查CDD的一致性。然后在诊断控制台处导入就可使用了。

到这里我们就已经成功的从0到1完成了一个基本的CDD以供测试使用了。

最后，对于CDD和CDDT互转，部分DID强制锁定22服务（如31服务的DID） 及多变体的问题有疑问多的话也会新开一篇重点讲解CDD的一些小细节。
