如何将SD卡众多文件打包成一个.img文件方便Windows的Windisk32工具一键烧写？

相信不少SOC FPGA用户在第一次设计SD卡image时都参考过Intel的经典教程 EmbeddedLinuxBeginnerSGuide ，教程里面演示制作SD卡image时， 需要将SD卡手动分成3分区（fat32、raw 和ext3），然后将preloader 、uboot、kernel、rootfile、rbf、dtb、 uboot.scr 文件拷贝到不同的分区，最后插到DE10-Nano 开发板进行启动。

如果每次都在linux环境下给SD卡分区，然后用命令拷贝这些文件显得很麻烦。能不能将这些文件打包成一个.img文件，方便在windows上用windisk32一键烧写呢？

答案是可以的，推荐使用make_sdimage_p3.py 脚本（以前用make_sdimage.py）。

SD卡文件打包具体步骤

在Linux PC机上用如下命令创建文件夹目录：

mkdir de10_nanocd de10_nanomkdir imagemkdir image/p1mkdir image/p2mkdir image/p3

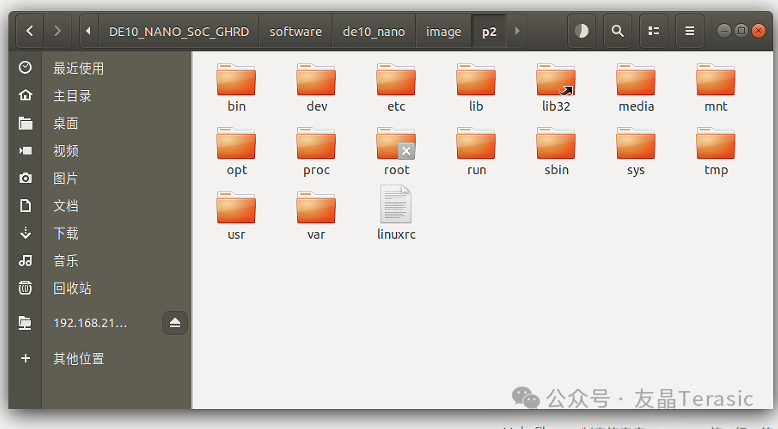

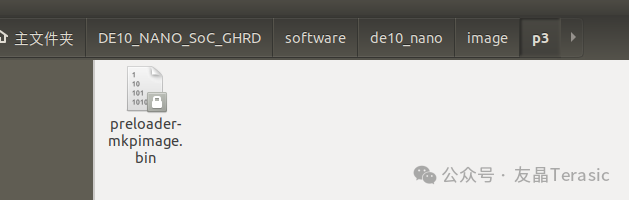

用cp命令将SD卡各个文件拷贝到image文件夹下的这些路径中：

接着制作Makefile文件：

all:    ./make_sdimage_p3.py -f \        -P p1/*,num=1,format=vfat,size=100M \        -P p2/*,num=2,format=ext3,size=7300M \        -P p3/preloader-mkpimage.bin,num=3,format=raw,size=10M,type=A2 \        -s 7500M \        -n de10-nano-sdcard.img

然后把Makefile文件和make_sdimage_p3.py都拷贝到image路径下：

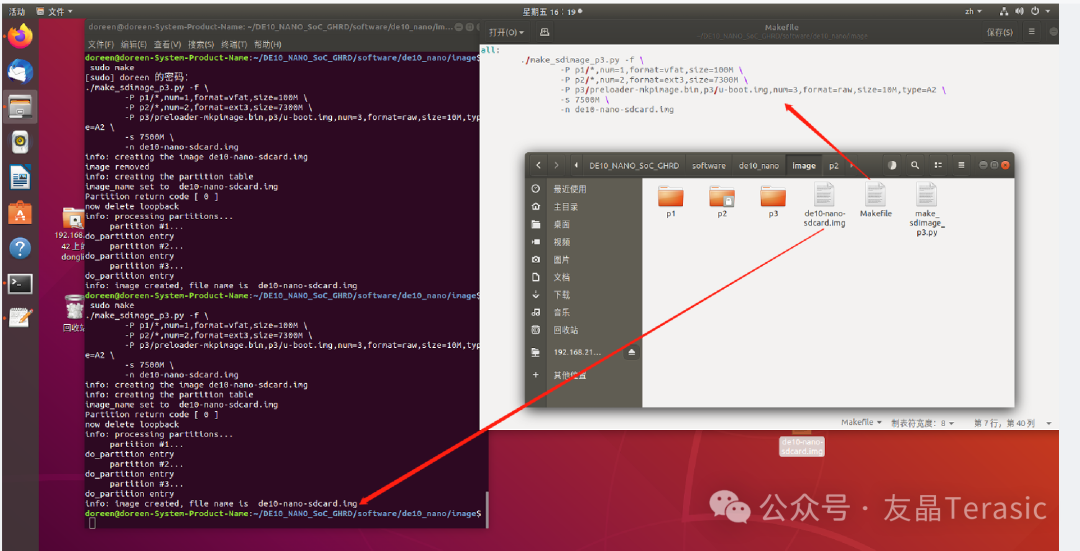

最后执行sudo make 即可生成de10-nano-sdcard.img 文件了。

执行make命令时可能会遇到一些问题，下面一一给出解决办法。

可能遇到的问题

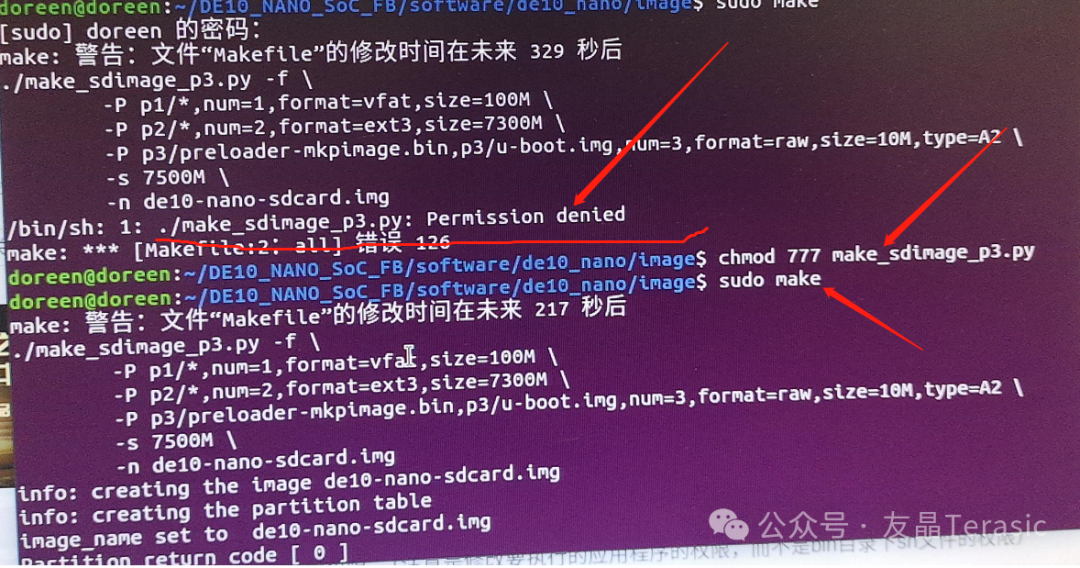

1. Permission denied 权限不够

若遇到问题：

/bin/sh: 1: ./make_sdimage_p3.py:Permission denied

则要用命令chmod 777 make_sdimage_p3.py修改make_sdimage_p3.py的可执行权限：

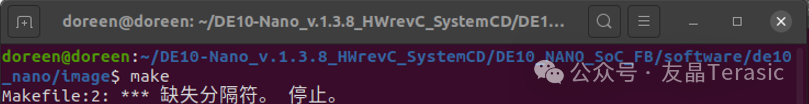

2， 缺失分隔符

不同的系统下Tab键设置不一致， 比如当前我的Windows下Tab键占用4个空格，而我的Ubuntu的Tab键占8个空格， 我从Windows系统拷贝Makefile到Ubuntu系统下使用时，就会因为Tab键不一致导致提示Makefile:2: ***缺失分隔符。停止。

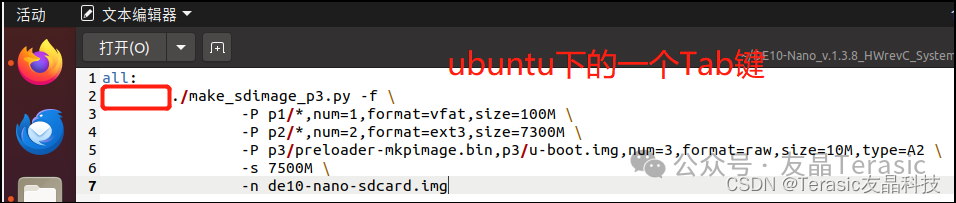

删除Windows系统下的Tab键， 改成Ubuntu系统下的Tab键解决了问题：

3. 验证时串口无任何打印信息

从Linux系统拷贝image文件的时候要耐心等待，因为有7.9G， 如果拷贝时文件都没有拷贝完就开始烧写会导致com口无任何打印信息。

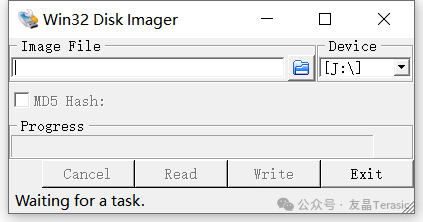

 拷贝完img文件，在windows下用win32disk 工具烧写：

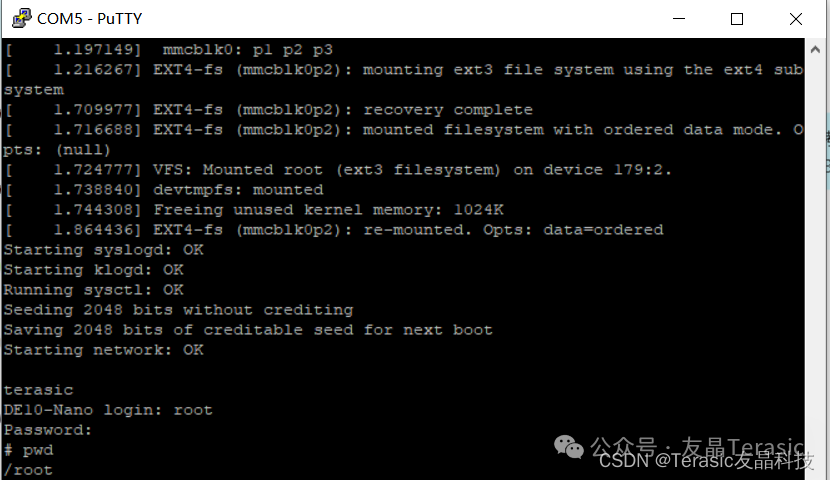

SD卡启动验证OK：

4. 找不到rbf文件路径 （可能要放到output_files文件夹）

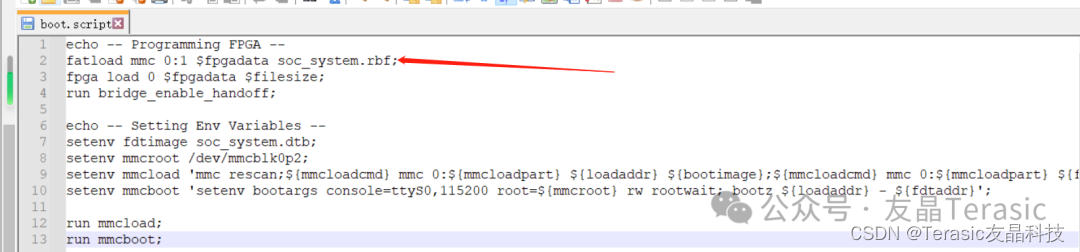

关于rbf文件的路径放置主要看boot.script文件的设置，如果文件内容设置如下，则.rbf文件可直接拷贝在fat分区，不然会提示找不到路径。

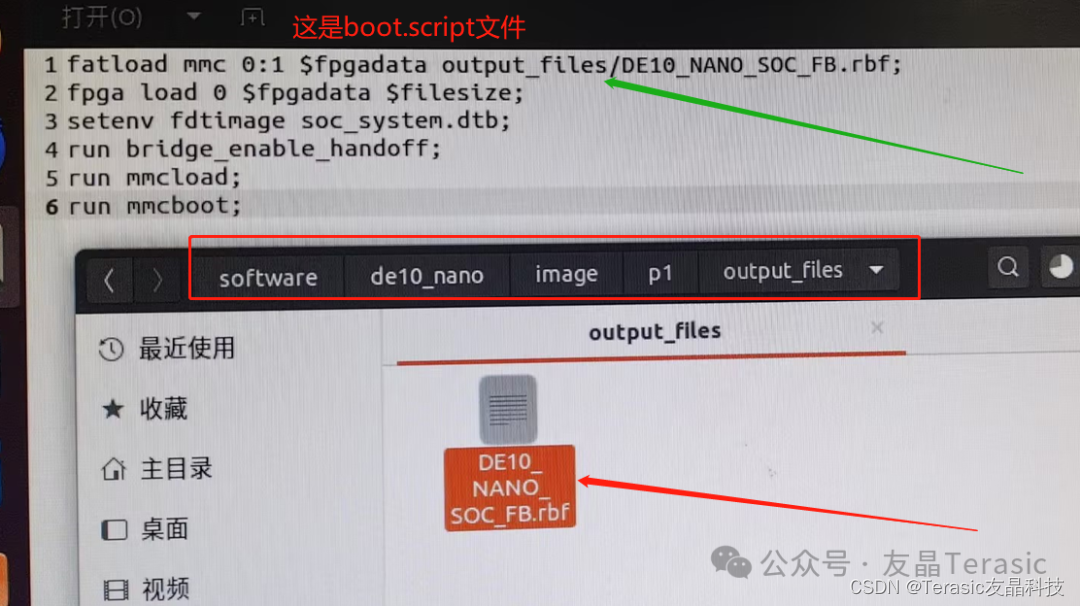

如果是用DE10_NANO_FB工程的Makefile文件生成boot.scr 则要这样放置：
