本文介绍了如何从半减器的基本原理出发，扩展到全减器的设计，强调了它们在逻辑运算中的作用。作者还详细描述了如何在DE2-115开发板上实现全减器，包括输入配置和输出显示。
Q：前面我们创建了加法器，我们再来创建逻辑运算电路中的减法器----半减器和全减器

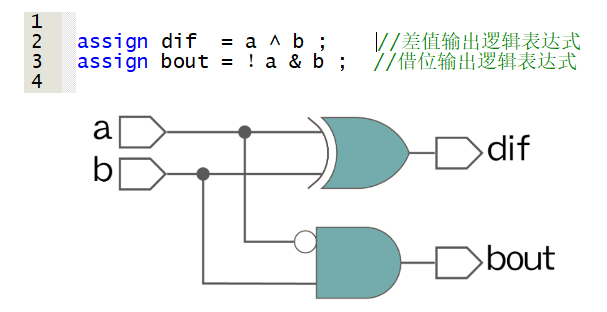

A：基本原理：半减器只考虑被减数和减数相减，输出为差以及高位借位，与半加器的区别在于半减器中的被减数在输入时先取反。半减器逻辑表达式与电路图：

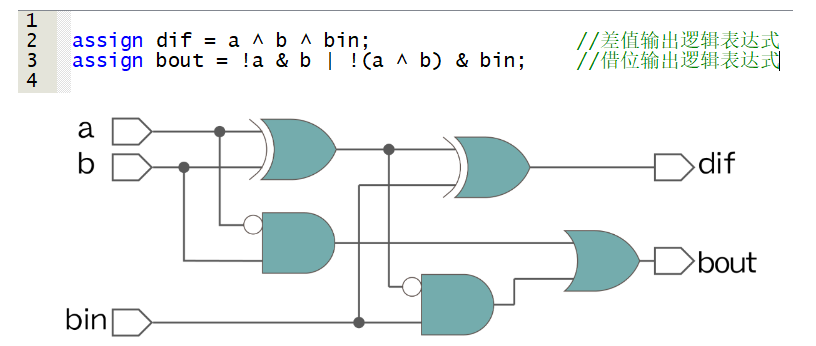

而全减器是在半减器的基础上多了一个借位输入，与全加器的区别在于全减器的2个与门中各有1个输入端会取反。全减器逻辑表达式与电路图：

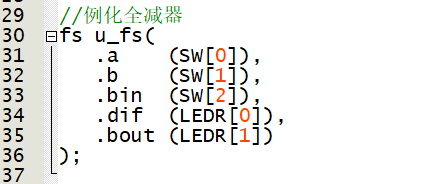

使用DE2-115开发板实现全减器：SW[0]作为被减数a，SW[1]作为减数b，SW[2]作为借位输入bin；LEDR0显示差dif的值，LEDR1显示借位输出bout的值。在顶层.v文件中例化全减器：
