第39篇：有限状态机＜二＞

Q：本期我们介绍米里（Mealy）状态机和摩尔（Moore）状态机，以及状态机的描述基本方法和编码方式。

A：基于上一期的状态机示意图，组合逻辑电路模块通常又分成C1和C2两个部分，组合逻辑模块C1有两个输入端，分别为当前输入x(t)和现态s(t)，其输出为次态s(t+1)。组合逻辑模块C2也有两个输入，分别是当前输入x(t)和现态s(t)，输出为z(t)。

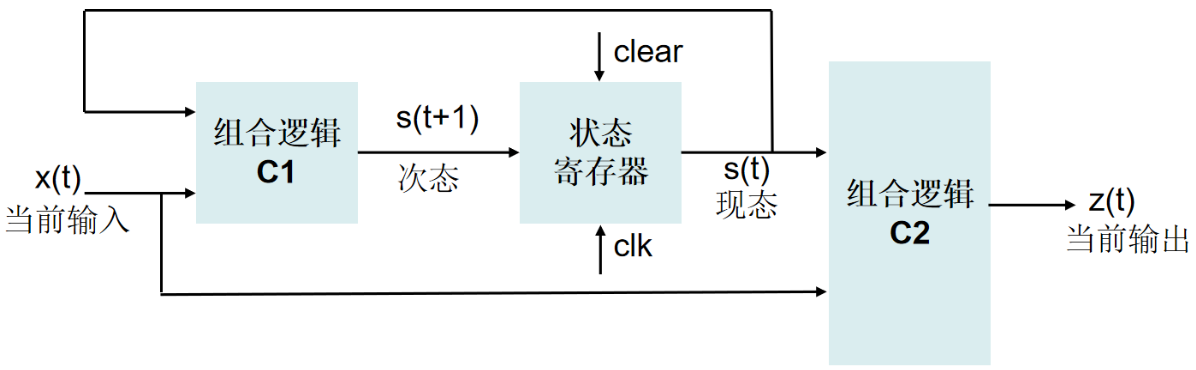

输出z(t)不但取决于当前输入x(t)，还取决于现态s(t)，这类状态机称之为Mealy状态机；

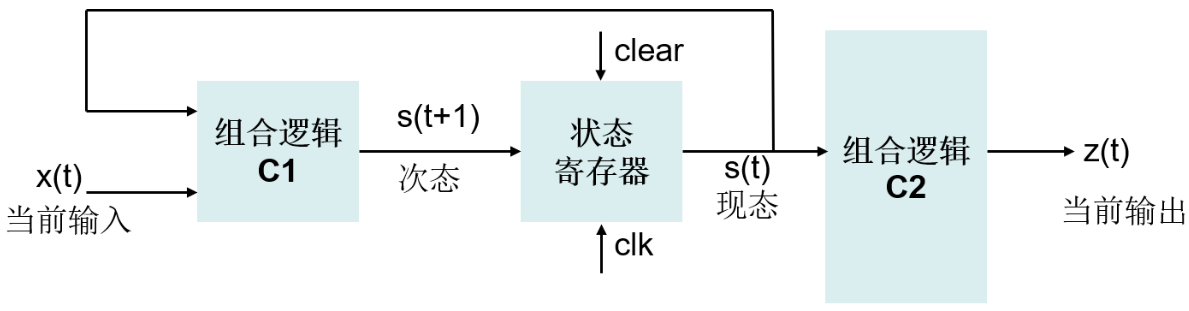

如果输出z(t)仅取决于现态s(t)，我们称这种状态机为摩尔（Moore）状态机。

常见的状态机描述方法：

（1）单过程描述：一个 always 模块，用时序逻辑电路同时描述状态转移和状态输出。

（2）双过程描述：第一个 always 模块用时序逻辑电路描述状态转移；第二个always 模块用组合逻辑电路计算次态以及更新输出。

（3）三过程描述：第一个 always 模块用时序逻辑电路描述状态转移；第二个always 模块用组合逻辑电路计算次态；第三个 always 模块用时序逻辑电路在时钟沿到达时更新输出。

常用的状态机编码有二进制编码、Gray（格雷）编码、One-hot（独热）编码。
