【入门教程三】基于DE2-115的Nios V工程（一）——My First Nios V

已于 2024-07-30 17:38:56 修改
阅读量1.1k 收藏 32
点赞数 9
分类专栏： 基于NIos V的SOPC设计 DE2-115 文章标签： fpga开发
于 2024-07-17 16:51:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47841246/article/details/140493141
版权

 本教程演示如何在DE2-115开发板上创建一个基于Nios V 的SOPC系统，并在系统上运行Nios V软件工程。

一、Nios V简介

Nios V处理器是基于RISC-V规范的软知识产权(IP)处理器。

Nios V处理器系统相当于一个微控制器（或“芯片级计算机”），其中包括处理器以及单芯片上的外设和内存组合。Nios®V处理器系统由一个Nios V处理器内核、一组片内外设、片内存储器和片外存储器的接口组成，所有这些都集成在Intel FPGA芯片上进行实现。与微控制器类似，所有的Nios V处理器系统都使用一致的指令集和编程模型。

目前Intel推出了三款Nios® V处理器（图片来自Intel 官网）：

​

 （点击图可放大）

 从截图可以看到这里面功能最强的是Nios V/g IP，用户可根据实际需求选择对应的软核。不过对于Cyclone V器件目前只支持Nios V/m软核。Agilex V等器件则支持以上三种软核。

 Nios V/m处理器性能：

Nios®V/m处理器是Intel基于RISC-V指令集开发的微控制器核心。

Nios®V/m处理器支持两种不同的配置:

  1. 流水线

  • 应用RV32IZicsr指令集。

  • 支持五阶段流水线数据通路。

　　2. 非流水线

  • 应用RV32IZicsr指令集。

  • 支持非流水线数据通路。

二、SOPC开发流程

在Quartus Prime完成嵌入式系统的硬件部分，在RiscFree IDE中完成NiosV软件部分。基于Nios V 的SOPC 的开发流程其实和以前Nios II 的流程是一样的，以下是Nios II 的开发流程：

​

本文具体会使用Quartus软件中的Platform Designer系统集成工具创建一个基于Nios V的FPGA硬件系统工程（一个简单的LED控制电路），将编译产生的sof编程文件下载到FPGA 中，然后使用Ashling RiscFree IDE创建Nios v软件工程——my_first_niosv（给LED提供控制信号），最后将软件编译产生的.elf可执行文件下载到DE2-115开发板。

在这个设计当中，除了可以直接在FPGA开发板上观察LED的现象，还可以在Nios V terminal上查看打印信息（这是因为Nios V软件程序要打印的信息通过JTAG UART传输到PC上，并在Nios V terminal进行了显示。）

三、开发工具下载

目前Quartus Prime Standard版从 22.1及以上版本都支持Nios V了，而且这些版本也支持Cyclone IV器件。Quartus Prime Pro版从22.2及以上版本都支持Nios V ，但Pro版不支持Cyclone IV器件。

本文以22.1.2版本为例进行操作演示。

1. Quartus Prime v22.1.2 Standard Edition 和对应的Ashling  RiscFree IDE下载链接：https://www.intel.com/content/www/us/en/software-kit/785052/intel-quartus-prime-standard-edition-design-software-version-22-1-2-for-windows.html

​

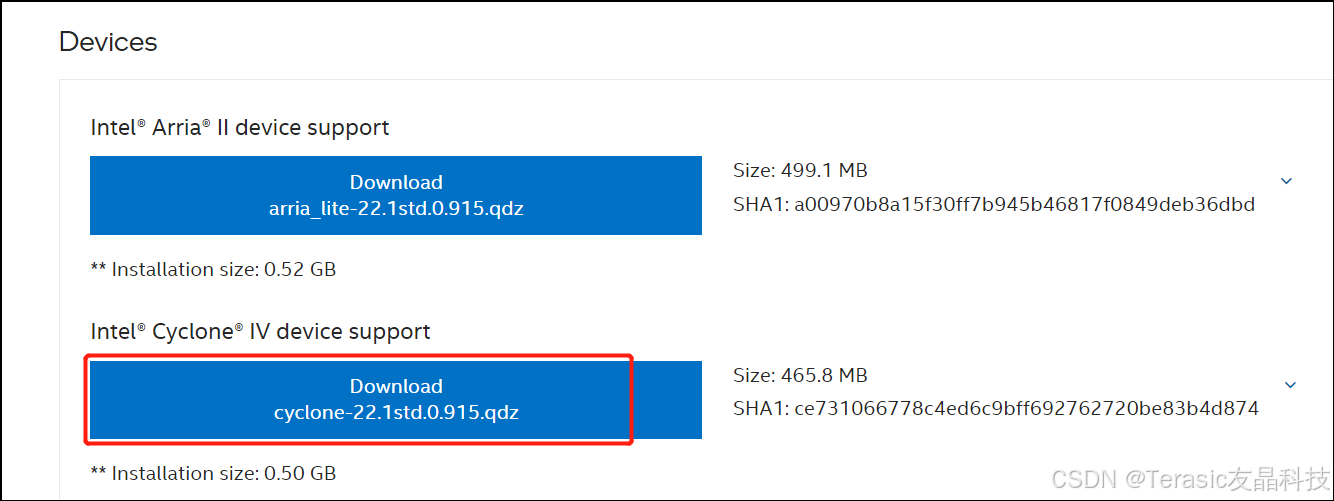

备注1：点击Individual Files找到QuartusSetup-22.1std.2.922-windows.exe文件并下载

备注2：点击Additional Software找到RiscFreeSetup-22.1std.2.922-windows.exe文件并下载

​

备注3：点击Individual Files找到cyclone-22.1std.0.915.qdz文件并下载

2. Quartus以及Nios® V/m Embedded Processor的license，在Intel [Self Service Licensing Center]可免费申请，申请步骤可参考链接(点击跳转)，使用期限是90天。

3. 设置license环境变量。将Intel发送过来的license文件保存到本地盘，然后将其具体路径添加到计算机的环境变量窗口。

​

 同时，也在Quartus工具中点击菜单Tools——License setup设置license文件路径：

​

四、Quartus工程设计

系统组成

本教程要在FPGA里定制一个包含Nios V处理器、On-Chip Memory、JTAG UART和PIO的嵌入式系统。这个系统中使用的Nios V核是整个系统的核心，其他组件都会通过Avalon总线连接到这个系统核心上。

​

Clock Source：时钟源组件，提供时钟信号，驱动其他组件。

On-Chip Memory (RAM or ROM) Intel FPGA IP：Intel FPGA包含了可以在Platform Designer系统中当作RAM或ROM使用的片上存储器。片上存储器有以下优势：与片外存储器相比，片上存储器的访问时间更快；Platform Designer自动例化片上存储器，不需要进行任何手动连接；FPGA上电时，某些存储块可具有初始化的内容，这一特性在存储数据常量或处理器引导代码时很重要；片上存储器支持双端口访问，允许两个主设备同时访问同一内存；有RAM和ROM之分，容量大小不超过FPGA最大可用容量。

JTAG UART IP：是PC与FPGA通信电缆的控制台。PC可以将数据通过JTAG电缆传输到FPGA，也能将FPGA产生的数据回传到PC。

PIO(Parallel I/O) Intel FPGA IP ：该IP是具有Avalon接口的并行输入/输出（parallel input/output）核，在Avalon存储器映射（Avalon Memory-Mapped Avalon-MM）从端口和通用I/O端口之间提供了一个存储器映射接口。I/O端口既可以连接片上用户逻辑，也可以连接到FPGA与外设连接的I/O引脚。每个PIO核可以提供最多32个I/O端口。像微处理器这样的智能主机通过读/写寄存器映射的Avalon-MM接口控制PIO端口。在主机控制下，PIO核捕获输入端口的数据，并驱动数据到输出端口。当PIO端口直接与I/O引脚相连时，主机通过写PIO核中的控制寄存器对I/O引脚进行三态控制。

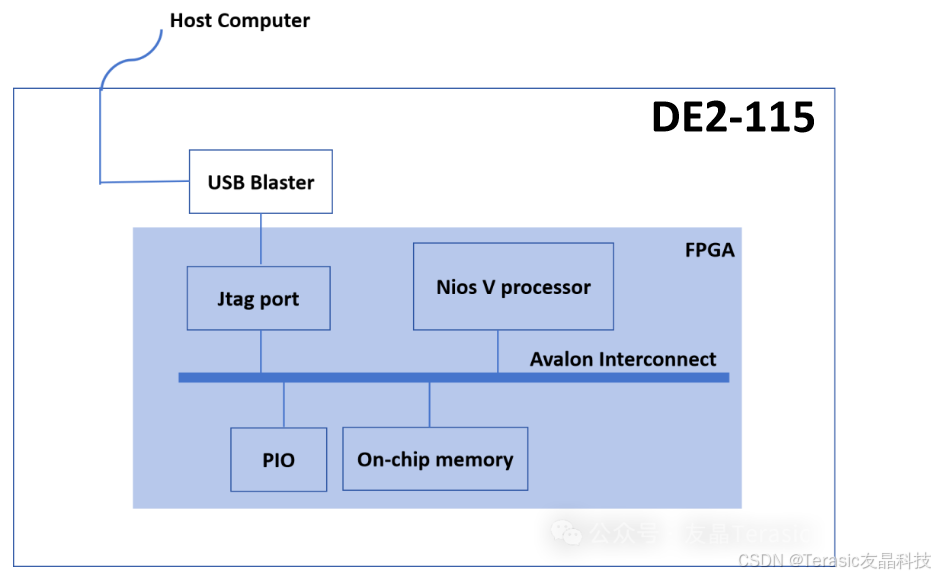

或者直接参考Nios V 的handbook手册截图。（截图来自Nios® V 嵌入式处理器设计手册，点击可以跳转）

​

详细步骤

1. 点击Quartus菜单File——New Project Wizard——Next。

​

2. 在桌面创建一个my_first_niosv的文件夹，并将工程路径指向这里，且工程的名称也命名为my_first_niosv：

​

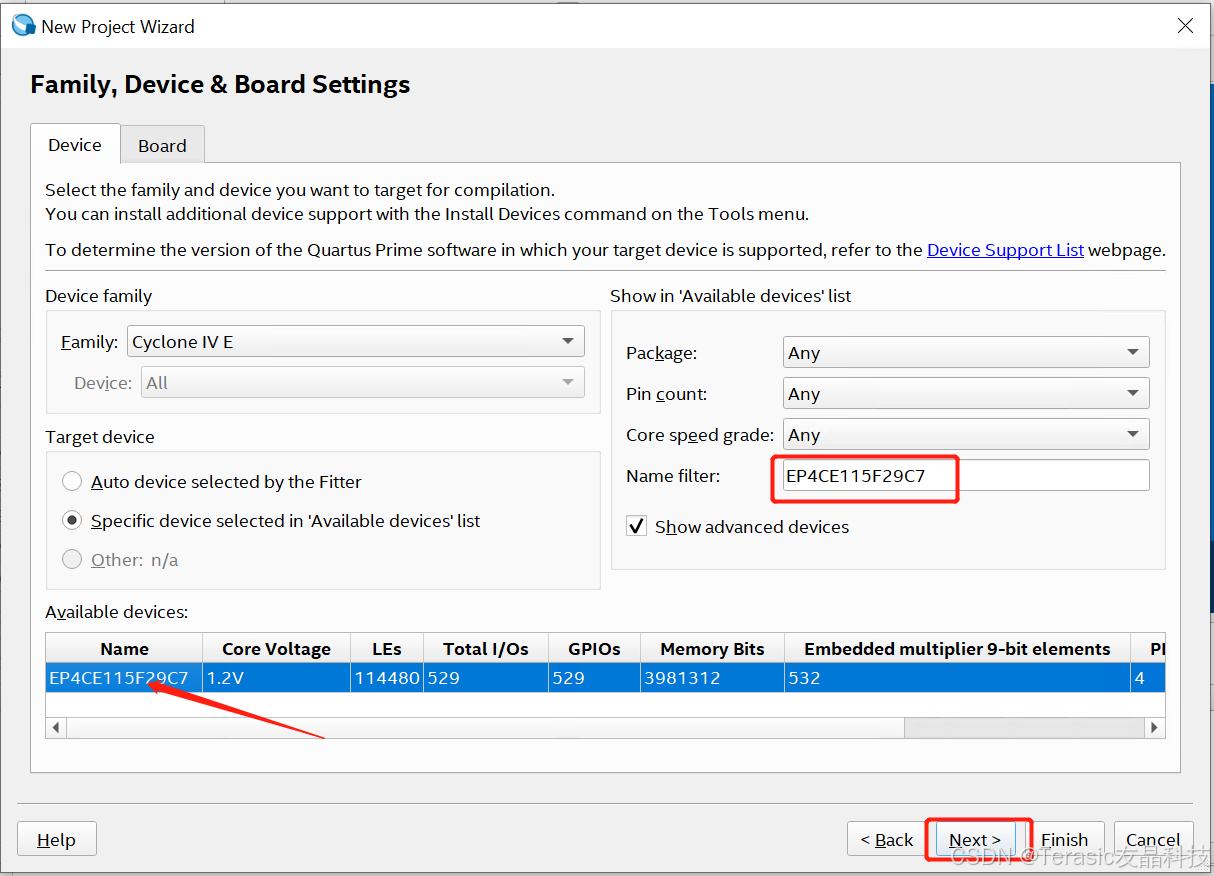

3. 连续点击3次Next得到如下界面，通过器件过滤器筛选选中DE2-115的Cyclone IV EP4CE115器件。

​

4. 最后点击Next和Finish完成工程创建。

5.点击Platform Designer 图标打开qsys系统界面。

​

6. 在IP Catalog搜索NiosV，双击Nios V/m Processor Intel FPGA IP以添加此IP到qsys系统，暂时保持默认参数设置不变，直接点击Finish。

​

7. 用同样的方法搜索并添加On-Chip Memory (RAM or ROM) Intel FPGA IP，Total Memory Size修改为131072（对应128K），其余参数不变。

​

 8. 继续搜索并添加JTAG UART Intel FPGA IP到系统，默认参数设置不变。

​

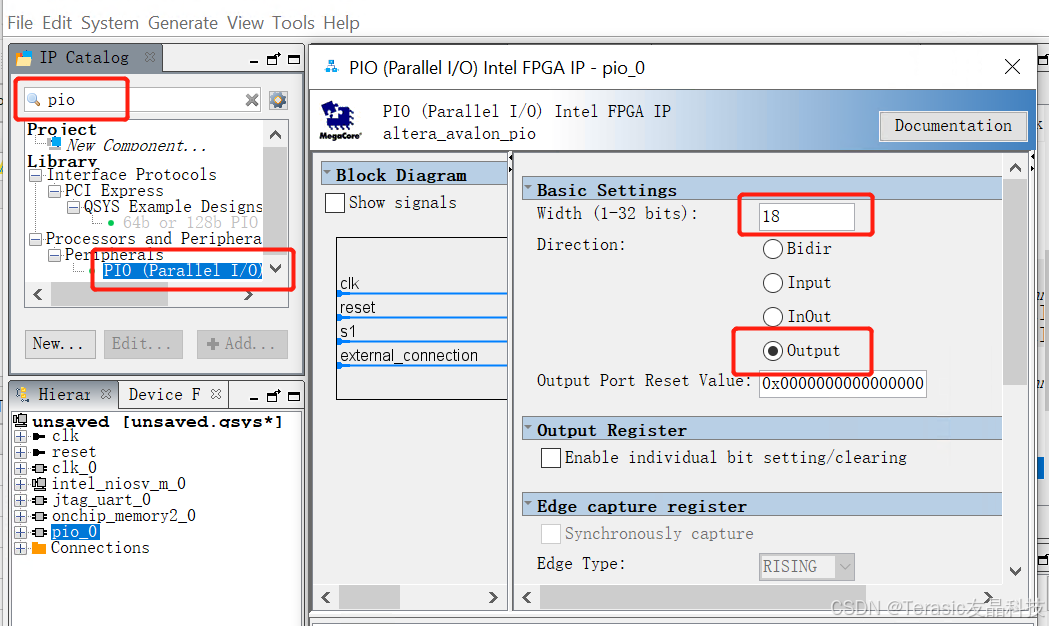

 9. 最后搜索添加PIO (Parallel I/O) Intel FPGA IP，Width设置为18，Direction设置为Output。

​

10. 按下图所示连接各IP，并按照下图重命名每个IP，最后双击箭头处将LED PIO导出。

​

 11. 修改Nios V/m IP的参数设置，勾选Enable Reset from Debug Module，Reset Agent选择SRAM.s1。

​

12.点击Platform Designer的菜单System—— Assign Base Addresses给每个模块分配地址空间。

​

13. 这时Message栏仍然有错误提示，请将My_NiosV的ndm_reset_in信号与系统rest信号连接起来。最后点击窗口右下角的Generate HDL按钮生成qsys文件。

​

 14. 点击OK。（虽然这里截图是提醒添加.qip和.sip文件到工程，但其实也可以添加my_first_niosv/niosv.qsys文件，结果是一样的。）

​

15. 点击菜单Project——Add/remove Files in Project...。

​

16. 在弹出的对话框里面点击...双击niosv.qsys文件就可以将该文件添加进工程里面去。

​

 17. 最后得到结果如下，然后点击Apply按钮后，就可以关闭该窗口了。

​

 18. 点击Quartus菜单File——New——Verilog HDL File——OK，创建my_first_niosv.v顶层文件。

​

19. 在该.v文件里面输入如下代码并保存为my_first_niosv.v。

module my_first_niosv(    CLOCK_50,    LEDR);​input          CLOCK_50;output [9:0]   LEDR;​​    niosv u0 (        .clk_clk                        (CLOCK_50),   //clk.clk        .led_external_connection_export (LEDR)  // led_external_connection.export    );     endmodule

20. 点击Analysis & Synthesis进行分析与综合。

​

21. 分析综合完成以后，点击Quartus菜单Assignments——Pin Planner。

​

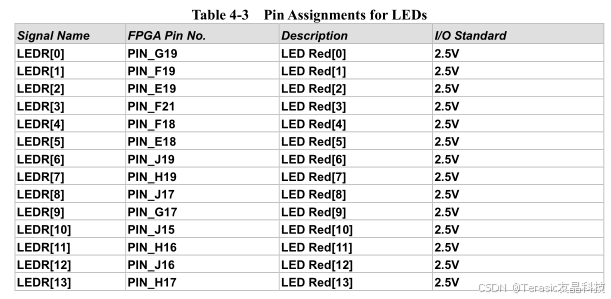

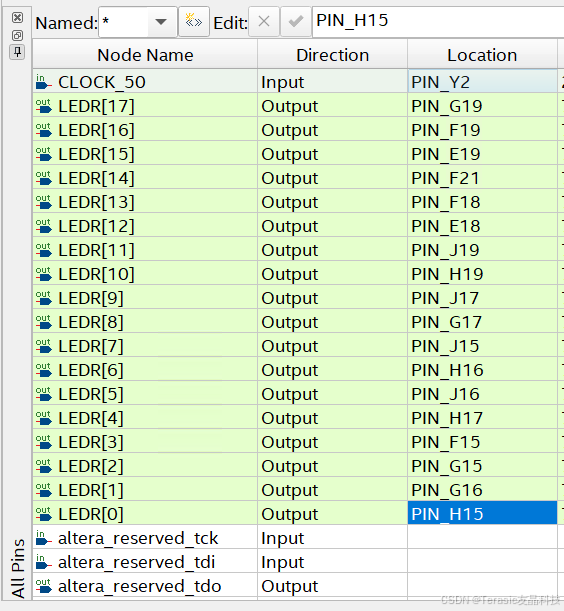

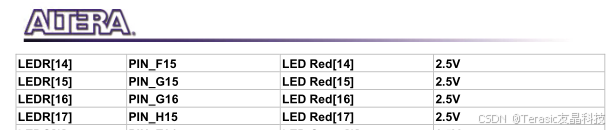

22.  按DE2-115开发板的相关引脚进行引脚分配，具体内容如如下。

​

23. 最后再点击Start Compilation图标编译Quartus工程，最终生成.sof文件。

​

五、创建Nios V 软件工程

 1. 点击电脑左下角的开始菜单打开Nios V Command Shell。

​

 2. 将路径切换到my_first_niosv工程文件夹路径下，然后新建software文件。

​

3. 先来看看niosv-app的用法（更多具体内容请自行阅读）。

​

3. 运行niosv-bsp -c -t=hal --sopcinfo=niosv.sopcinfo software/bsp/settings.bsp命令在software文件夹创建Nios V BSP。

​

​

4. 在software文件夹路径下再创建app文件夹，并在app文件夹下创建空白led.c文件。

​

5. 运行niosv-app -a=software/app -b=software/bsp -s=software/app/led.c命令在app文件夹生成CMakeLists.txt文件。（后面会在RIscFree IDE 中通过“Create a New Project” wizard创建软件工程，然后通过CMakeList.txt 来把APP project 导入进去。）

​

​

6. 在PC开始菜单栏打开Quartus v22.1.2下的RiscFree IDE。

​

 7. workspace指向software文件夹路径。然后点击Launch启动IDE软件。

​

8. 点击Create a project，在New Project窗口，选择C/C++下的C Project，点击Next以打开C Project窗口。

​

9. 在C Project窗口，Project name命名为app，Location指向app所在文件夹，Project Type选择CMake driven下的Empty Project。

​

10. 接下来的Select Configurations窗口保持默认设置不变，点击Finish即可。

​

11. 在led.c文件里面敲入如下代码：

#include <stdio.h>#include "system.h"#include "alt_types.h"#include "altera_avalon_pio_regs.h"​​/* 流水灯控制数组，高电平点亮  */const alt_u32 LED_TBL[] = {        0x201,  //10 0000 0001        0x102,  //01 0000 0010        0x84,   //00 1000 0100        0x48,   //00 0100 1000        0x30,   //00 0011 0000        0x48,   //00 0100 1000        0x84,   //00 1000 0100        0x102,  //01 0000 0010        0x201   //10 0000 0001};​​////// function: main// description: perform cyclically lighting the LED// parameter: none// return: 0////int main(){    printf("Realize the function of cyclically lighting the LED\n");   //在console窗口打印信息​    alt_u8 i;    alt_u32 delay;​    while(1){        for(i = 0; i<9; i++){                          //流水灯花样数组共有 9种状态            IOWR(LED_BASE, 0, LED_TBL[i]);          //流水灯花样显示            delay = 0;            while(delay < 500000)                       //延时大约1秒                delay++;        }    }​    return 0;}




12. 左键选中app，点击Build Project编译led.c，编译完成可以看到生成app.elf文件。






​










​






六、下板测试




5.1 配置硬件

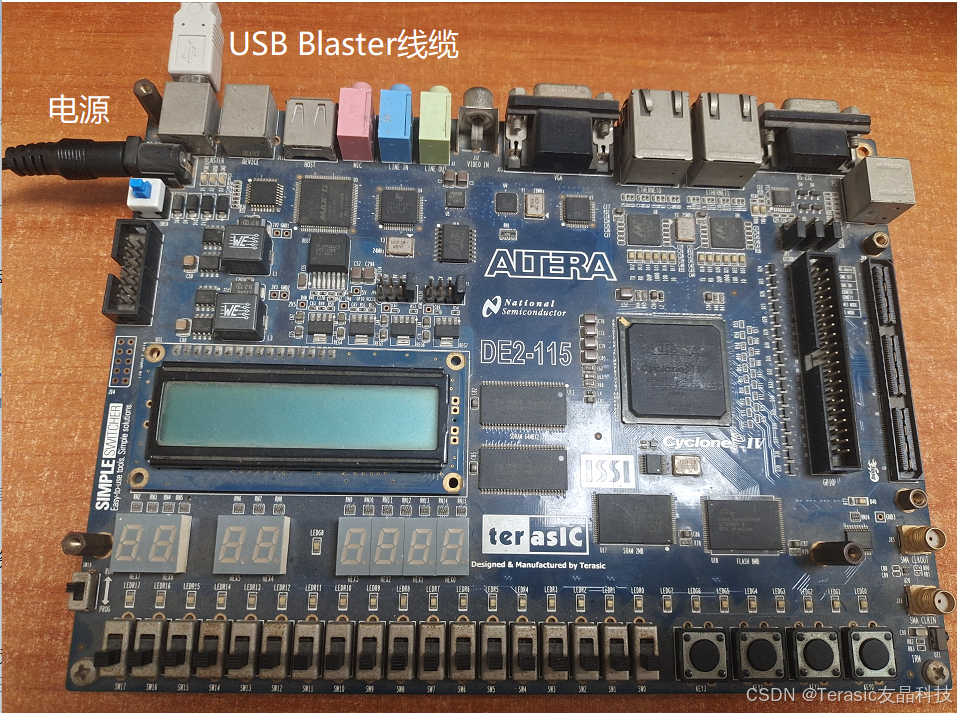

1. 将DE2-115开发板和电脑用板子自带的白色USB type B 线缆连接起来。给DE2-115插上电源并开机。






​

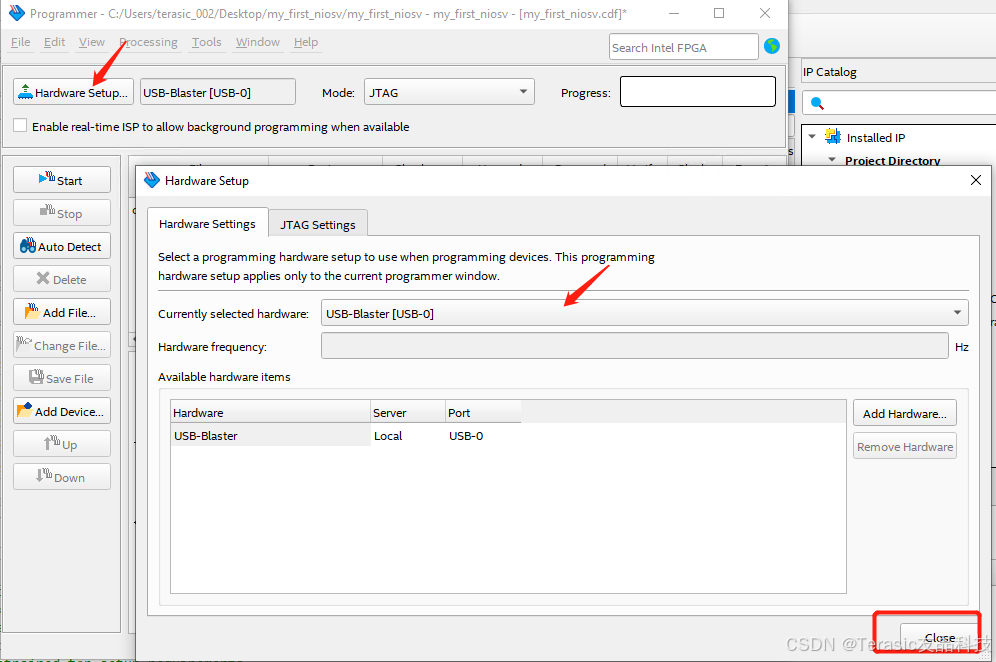

2. 打开Quartus的Programmer工具，点击Hardware Setup，选择USB-Blaster[USB-0]端口。

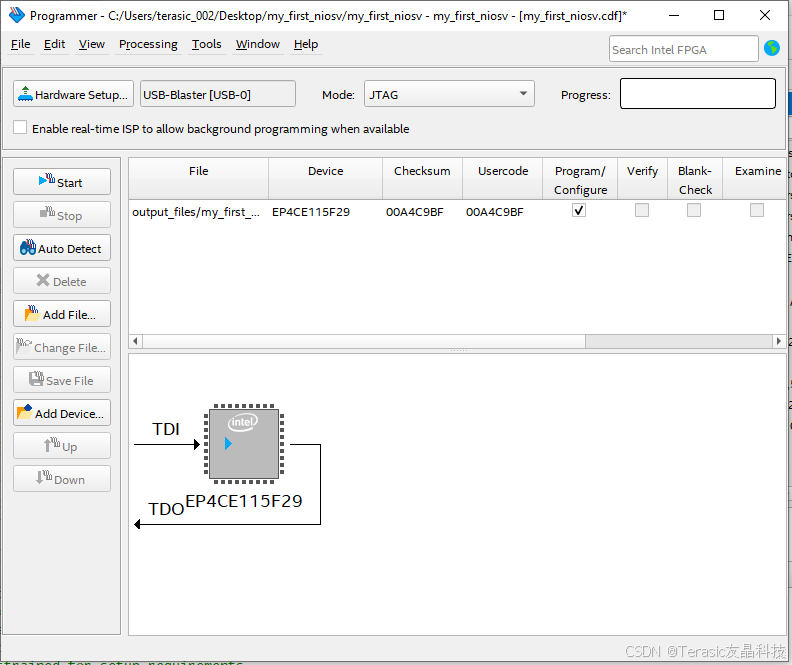

2. 点击Auto Detect，选择DE2-115的EP4CE115器件。

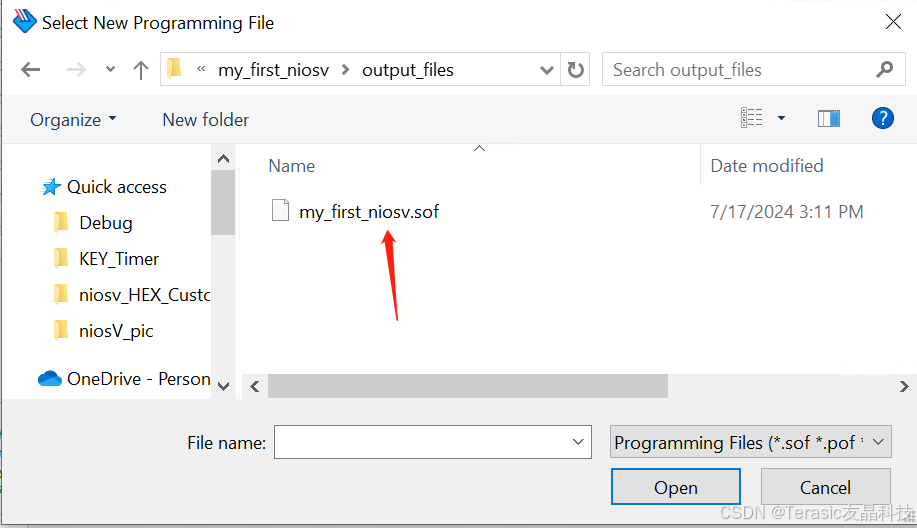

3. 右击器件EP4CE115，选择Change File...，然后选择C:\Users\terasic_002\Desktop\my_first_niosv\output_files路径下的my_first_niosv.sof文件，点击Start按钮开始配置FPGA。

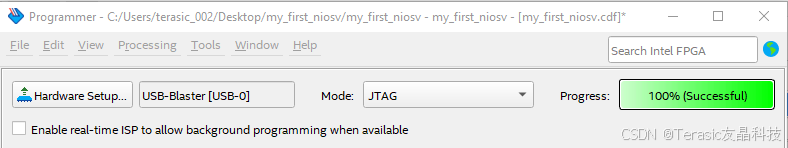

 进度条显示100%代表FPGA 配置成功。




5.2 配置软件


 1. 在Nios V Command Shell里运行juart-terminal。（以前的Nios terimal tool 改为juart-termial了。）






​

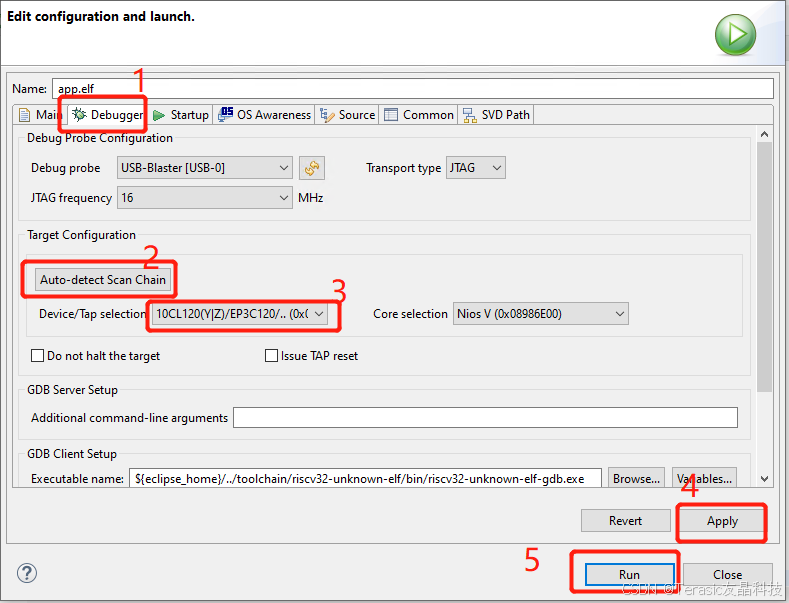

 2.  在RiscFree IDE窗口左键选中app，依次选择菜单里的Run As-->3 Ashling RISC-V(auto-detect)Hardware Debugging。






​






3. 在C Local Application窗口选择app.elf再点OK按钮。








​












​






4. 运行完成后即可在DE2-115开发板上看到led.c程序的流水灯现象。


5. 同时，在Teminal会打印：Realize the function of cyclically lighting the LED






​
