一图让你轻松理解WLAN OFDMA+MU-MIMO

MU-MIMO是一种多用户传输技术，而在前面章节中有介绍：WLAN MIMO Technology-CSDN博客

也曾经介绍过另一种多用户传输技术OFDMA：WLAN OFDMA Technology_ofdm wola-CSDN博客

OFDMA和MU-MIMO技术在WLAN中起着至关重要的作用。其中OFDMA技术可以使得AP为每个Wi-Fi终端进行细颗粒度的信道资源分配，从而实现多个Wi-Fi终端同时通过不同的子载波组合进行数据传输。MU-MIMO实现了物理空间上的多路并发，提升多空间流的利用率与系统容量，提高单用户的速率，同时降低时延。在Wi-Fi 6及之后的标准中，通常把两者结合起来应用。

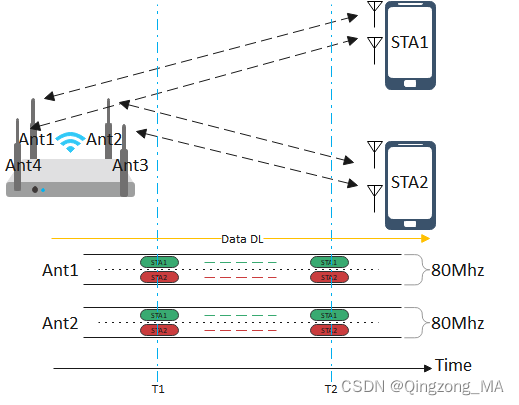

如下图所示，是一个OFDMA和MU-MIMO混合使用的场景，4x4 MIMO的AP和2个终端通过OFDMA接入的例子。OFDMA与MU-MIMO的混合模式下，Wi-Fi将每个空间流中特定的RU资源分配给不同的用户，以实现数据的并发，降低数据时延。

详解上图：

AP 4x4 MIMO，STA1/STA2 2x2 MIMO，5G 80Mhz的带宽。当在T1时刻，AP需要给STA1/STA2同时发送相应的数据，此时，Ant1/Ant4 80Mhz带宽中，部分带宽（其实是不同的RU类型）分配给不同的STA，STA1/STA2此时共同占用Ant1/Ant4的80Mhz，Ant2/Ant3也是同一道理，当然T2是否也是如此的道理。所以此时发送数据，就是利用了OFDMA+MU-MIMO的技术。Data UL也是类似Data DL的原理。
