大家好，我是Q，QQ邮箱：1042484520@qq.com。

今天我们在上一讲的基础上再扩展下 Brideg 增加和删除 VLAN 的代码流程。

参考：实现某海外大型车企（T）Cabin Wi-Fi 需求的概述 - 2-CSDN博客

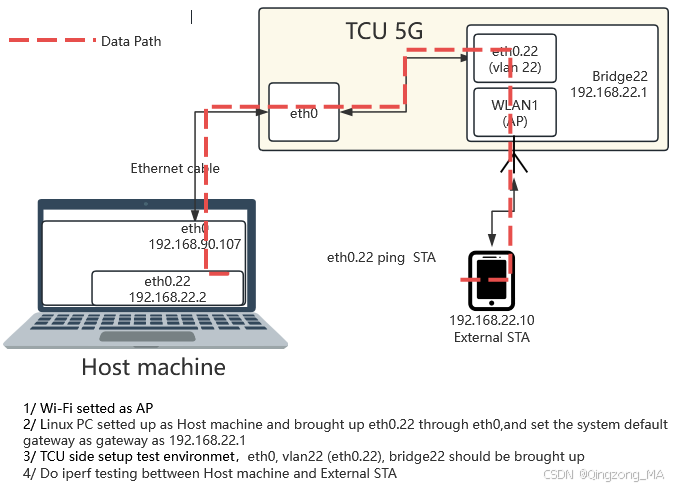

话不多说，我们先直接展示网络架构图，具体如下所示：

在 Linux Bridge 中，VLAN 标签的增加和删除是通过内核的网络栈、VLAN 支持模块以及桥接（Bridge）驱动来实现的。具体来说， VLAN 标签的处理 是由 bridge 模块 和 VLAN 子系统 协同工作完成的。

要深入了解 VLAN 标签的增加和删除 的过程，我们可以分为以下几个部分：

1. VLAN 子系统概述

在 Linux 中， VLAN 子系统 通过 IEEE 802.1Q 标准来处理 VLAN 标签的插入和去除。VLAN 标签本质上是在 数据链路层 对以太网帧进行标记，使其可以被识别为属于特定 VLAN。

VLAN 标签的添加和删除主要通过以下几个组件完成：

vlan 驱动程序：负责将 VLAN 标签添加到以太网帧中。
bridge 驱动程序：负责在桥接接口之间转发数据，管理不同接口上的 VLAN 标签。

2. 增加和删除 VLAN 标签的工作原理

当桥接接口（br0）转发数据时，会根据接口是否支持 VLAN 来决定是否增加或删除 VLAN 标签。

（1）从 eth0.22 转发到 WLAN1（带 VLAN 标签的数据转发）

数据从 eth0.22 发出：
- 数据帧从 eth0.22 接口发出时，包含 VLAN 标签。eth0.22 是一个 VLAN 接口，数据帧会附带 VLAN ID。
- 内核会处理数据帧，自动加上 VLAN 标签，标记数据帧为 VLAN 22。

转发到 WLAN1：
- 当桥接设备 (br0) 将数据帧转发到 WLAN1 接口时，发现 WLAN1 是普通的非 VLAN 接口。
- 内核代码会检查该数据帧，如果目标接口不支持 VLAN（如 WLAN1），则会删除 VLAN 标签，并将数据帧作为普通帧传递。

删除 VLAN 标签：
- 在数据包的转发过程中，内核通过桥接表和 VLAN 配置，会自动移除 VLAN 标签，完成数据包的转发。

（2）从 wlan0 转发到 eth0.22（无 VLAN 标签的数据转发）

数据从 WLAN1 发出：
- 数据帧从 WLAN1 发出时，不带有 VLAN 标签，即普通的以太网帧。
- 当桥接设备 (br0) 收到该帧时，检测到目标接口是 eth0.22（VLAN 接口）。

添加 VLAN 标签：
- 内核代码会自动将 VLAN 标签添加到数据帧，使用 VLAN 22 标记该帧，以便正确地将其传递到 eth0.22。
- 此过程通过 VLAN 驱动程序实现，该驱动程序负责将 VLAN 标签插入到数据帧中，符合 IEEE 802.1Q 标准。

3. 具体的代码流程

假设我们在桥接中执行 VLAN 标签的添加和删除，相关的代码主要涉及以下几个部分：

（1）VLAN 标签的添加（增加）

在 Linux 内核中，VLAN 标签的添加通常是在数据帧被转发到 VLAN 接口时，由 VLAN 处理模块执行。相关代码可以在 net/bridge/br_vlan.c 和 net/8021q/vlan.c 文件中找到。

函数 vlan_insert_tag()：用于将 VLAN 标签插入到数据帧中。

int vlan_insert_tag(struct sk_buff *skb, u16 vlan_id)
{
    struct vlan_ethhdr *veth;
    struct ethhdr *eth;

    eth = eth_hdr(skb);
    veth = (struct vlan_ethhdr *)eth;

    /* VLAN tag insertion */
    veth->h_vlan_proto = htons(ETH_P_8021Q);  /* VLAN protocol */
    veth->h_vlan_TCI = htons(vlan_id);  /* VLAN ID */
    skb->protocol = eth_type_trans(skb, skb->dev);
    return 0;
}

vlan_insert_tag() 函数会将 VLAN ID 插入到数据帧中，使数据帧符合 IEEE 802.1Q 标准。

（2）VLAN 标签的删除（移除）

当数据包从一个带 VLAN 标签的接口（如 eth0.22）转发到不支持 VLAN 的接口（如 WLAN1）时，内核会通过 vlan_hwaccel_receive_skb() 来删除 VLAN 标签。

函数 vlan_hwaccel_receive_skb()：用于处理接收到的带 VLAN 标签的数据帧，并根据目标接口是否支持 VLAN 标签来决定是否删除标签。

int vlan_hwaccel_receive_skb(struct sk_buff *skb, struct net_device *dev)
{
    struct vlan_ethhdr *veth = (struct vlan_ethhdr *)eth_hdr(skb);

    if (skb_vlan_tag_present(skb)) {
        /* Remove VLAN tag */
        skb->protocol = eth_type_trans(skb, dev);
        skb_pull(skb, VLAN_HLEN);  /* Remove the VLAN header */
    }

    return 0;
}

skb_pull(skb, VLAN_HLEN) 会去除 VLAN 标签（VLAN 头部的长度），确保数据包以普通帧的格式继续传输。

（3）桥接处理的关键代码

在桥接处理中，VLAN 标签的管理通常会在 net/bridge/br_input.c 和 net/bridge/br_forward.c 中完成，涉及到数据包的接收和转发。

函数 br_handle_frame()：负责处理桥接设备接收到的帧，并根据目标接口的类型来决定是否需要加或去除 VLAN 标签。

int br_handle_frame(struct sk_buff *skb, struct net_device *dev)
{
    struct vlan_ethhdr *veth = (struct vlan_ethhdr *)eth_hdr(skb);

    if (dev->vlan_vid) {
        /* If the device is VLAN-aware, insert VLAN tag */
        vlan_insert_tag(skb, dev->vlan_vid);
    } else {
        /* If the device is not VLAN-aware, remove VLAN tag */
        if (skb_vlan_tag_present(skb)) {
            skb_pull(skb, VLAN_HLEN);
        }
    }
    return 0;
}
