下载试用华秋DFM,让鹏老师恰口饭!

华秋DFM是一款PCB文件分析工具,能预判生产风险,提高良品率。通过鹏老师的专属链接下载并安装软件,使用手机号登录。导入Gerber文件进行分析,一键DFM检查后可直接在华秋电路免费下单四层板。此工具适用于PCB设计与生产优化。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

赚W嘛,就大大方方的,不寒碜 。。。

华秋DFM简介

华秋DMF是一个PCB文件分析工具,可以在生产前分析设计好的PCB文件中可能存在的生产风险,从而提高PCB生产及后期贴片、装配的良品率。华秋DMF还集成及PCB下单功能,每个账号没月可免费在华秋电路下单两块四层板。

华秋DFM下载

为保证能让鹏老师恰到饭,请使用下列鹏老师的专属链接来下载:

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_zp.zip

下载完成后,解压双击安装即可!

华秋DFM的使用

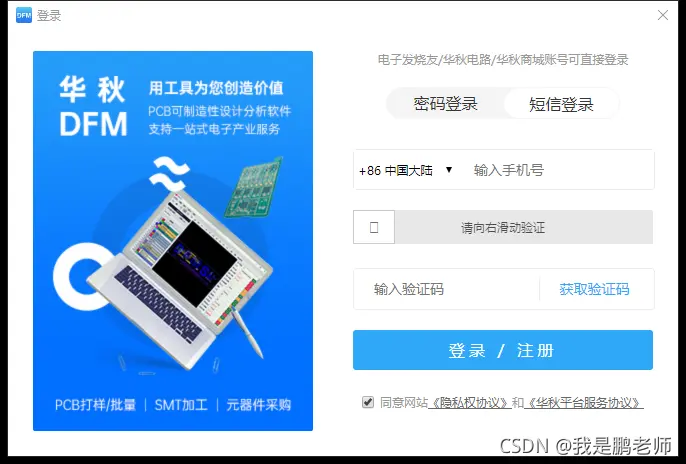

安装完成后启动页面如下图所示,需要使用手机号进行登录
登录页面

立创EDA中生成的Gerber压缩包,要解压后才能导入华秋DFM下单,操作如下:

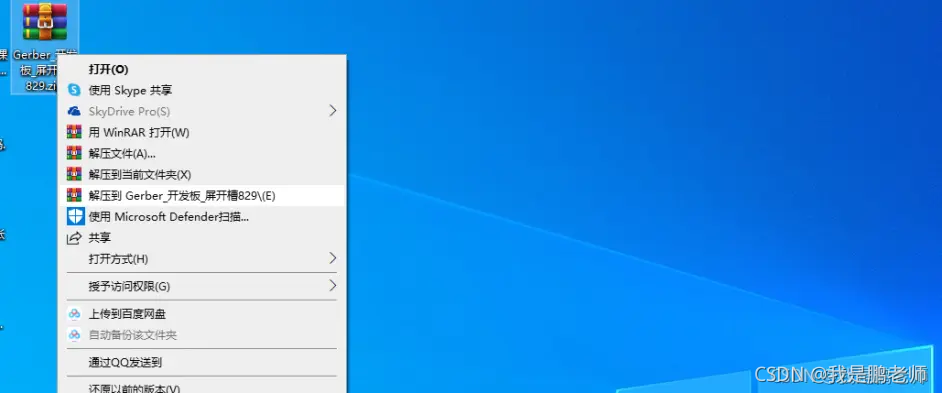

解压Gerber压缩包

如果您不会画PCB,也可以使用下列链接下载一个Gerber文件:

https://shyboy.oss-cn-shenzhen.aliyuncs.com/readonly/Gerber_PCB_Demo.zip

解压完成后,在华秋DFM中依次点击 文件 -> 打开,进入刚才解压的文件夹,选中里面的所有文件,然后点击打开:

打开PCB文件

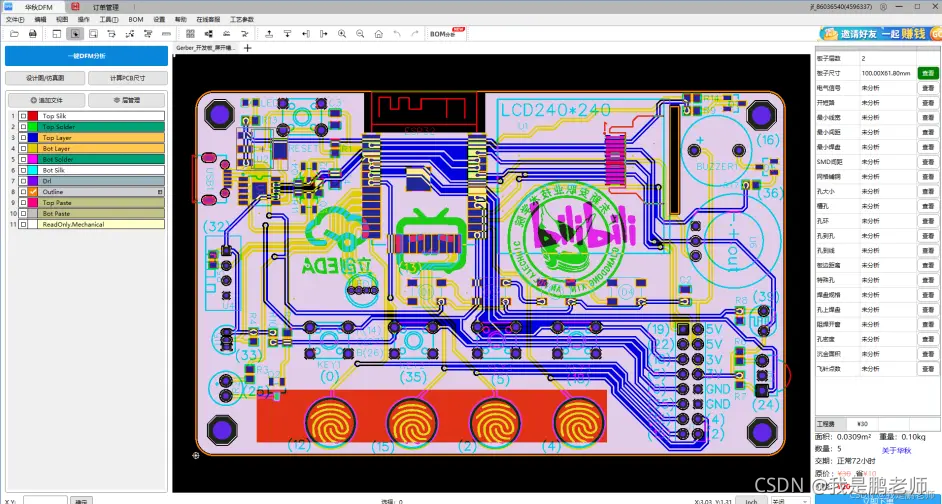

打开后的页面如下图所示:
在这里插入图片描述

点击页面左上角的 一键DFM分析 按钮,可以快速读取电路板中的各种信息,并分析电路板生产过程中可能出现的各种隐患。

一键DFM分析

操作到这里呢,鹏老师已经可以恰上饭了。

接下来您可以自己探索一下软件的功能,或者点击右下角的立即下单按钮,体验一次免费PCB打样(只有四层板才免费)。

当然,如果您觉得这软件没啥用,操作完成后直接卸载了也是可以的。

再次感谢您的支持!
