DENSO RC8的CC-LINK通讯配置方法

文章概述：本文概述Denso RC8控制器的CC-LINK通讯配置方法。PLC使用三菱Q系列PLC+CC-LINK模块。

一、设备简介

硬件：RC8控制器、QJ61BT11N

软件：GX-Works2、WINCAPS Ⅲ

二、PLC侧配置

1.添加QJ61BT11N模块，设定起始地址。

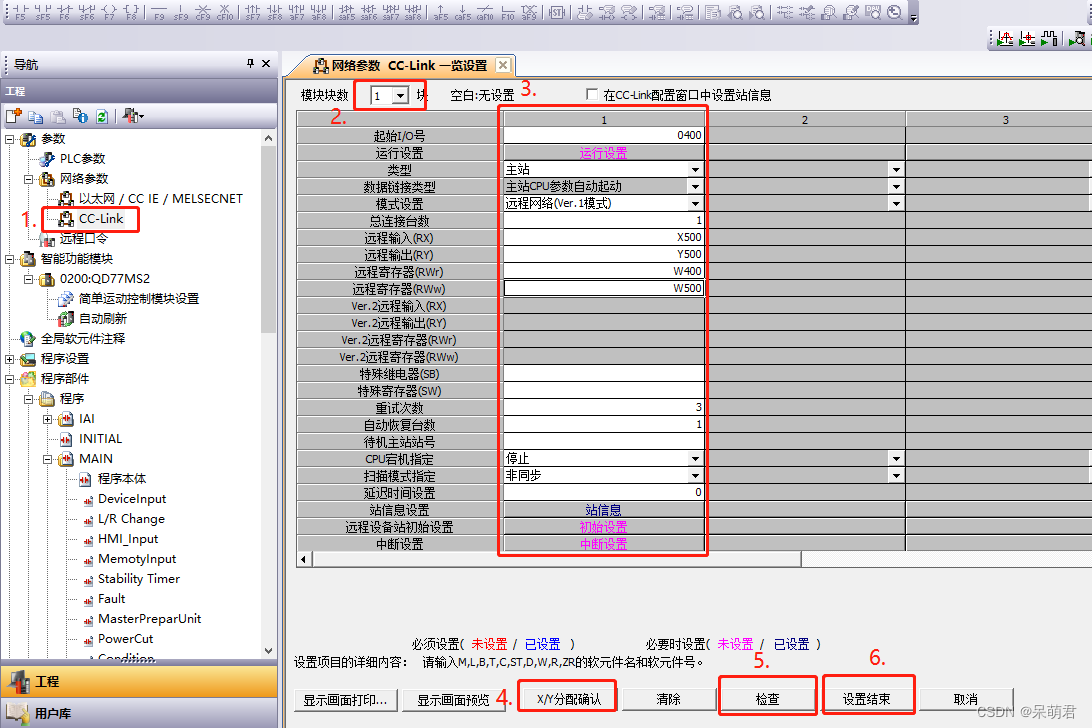

2.网络参数内双击CC-LINK→弹出下图对话框，根据需要配置地址。（一个QJ61BT11N最多配置4个站）

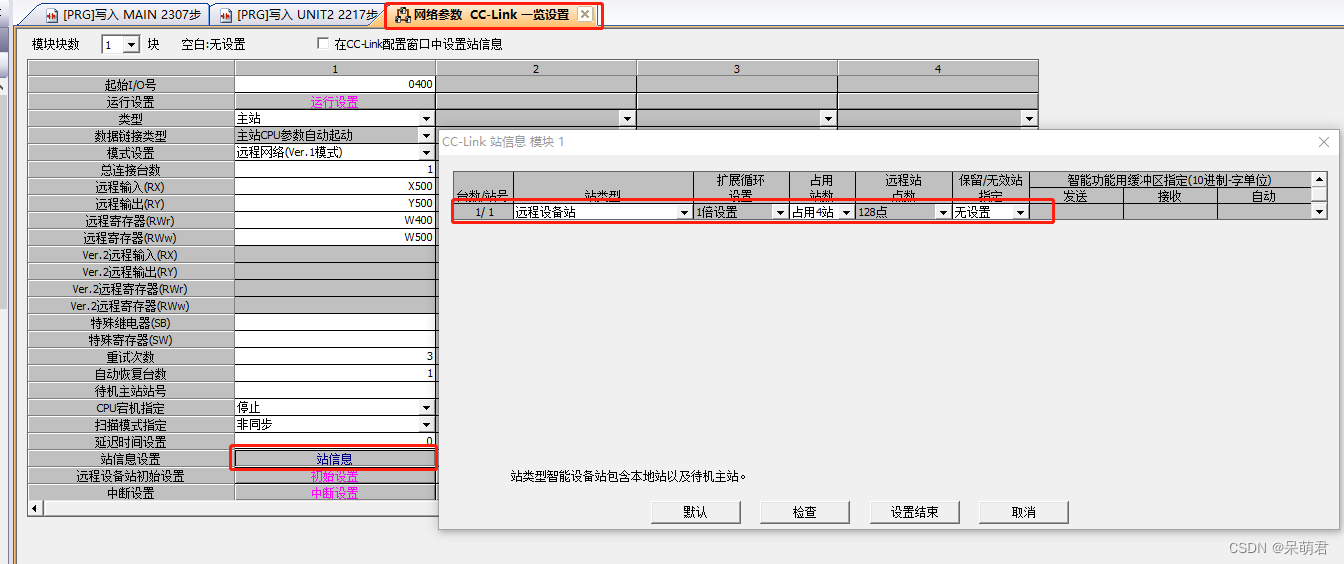

3.设置从站机器人链接位数

三、RC8侧配置

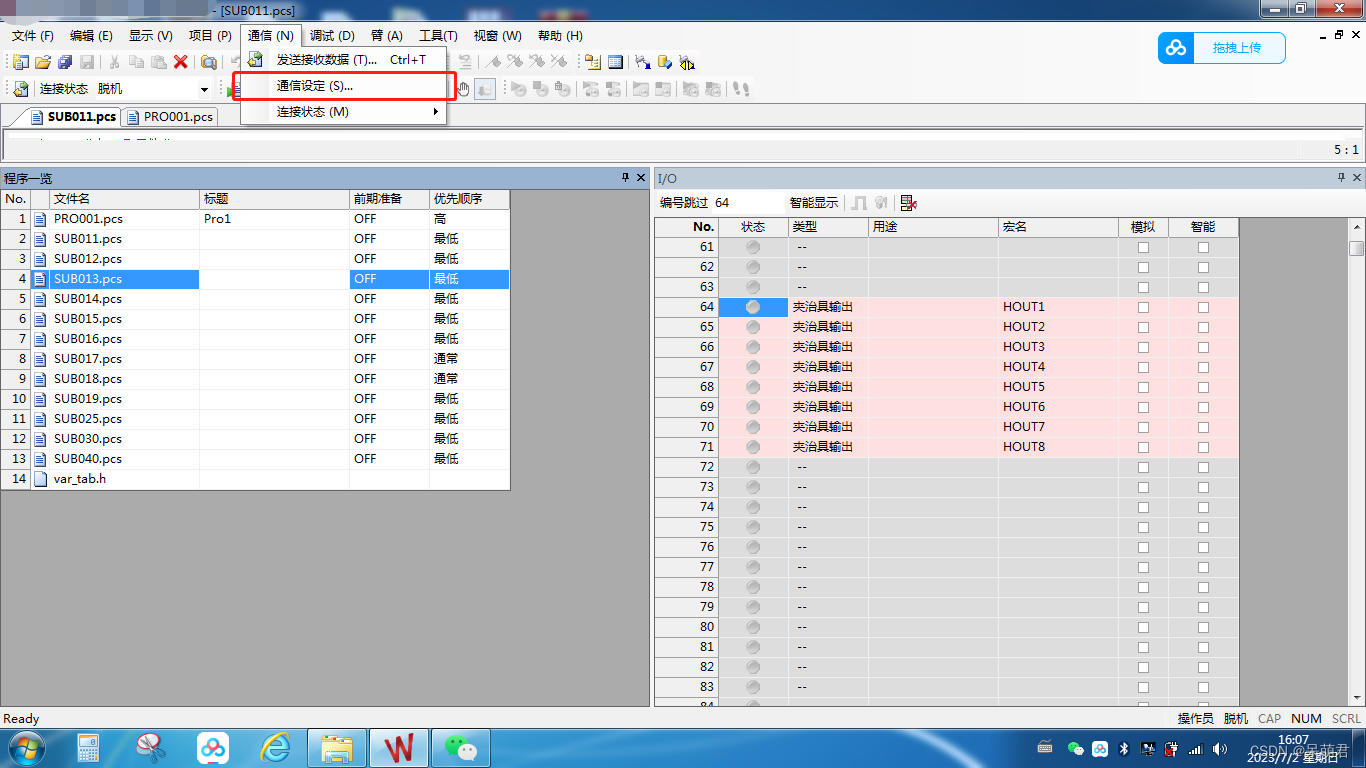

1.打开WINCAPS Ⅲ→点击通信设定

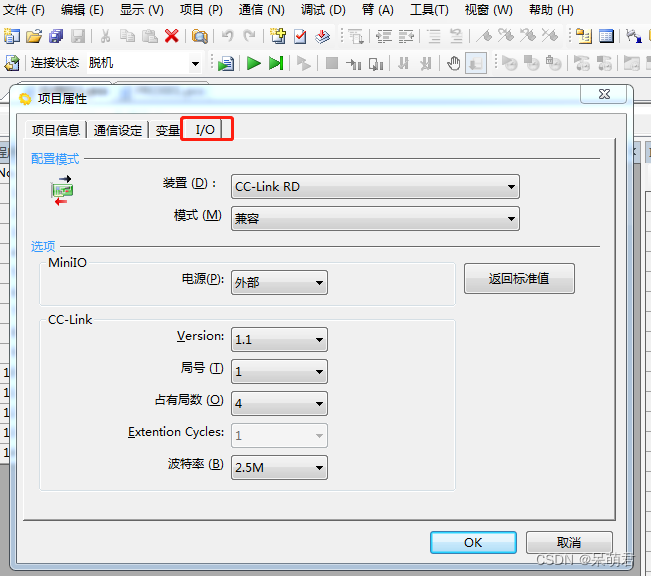

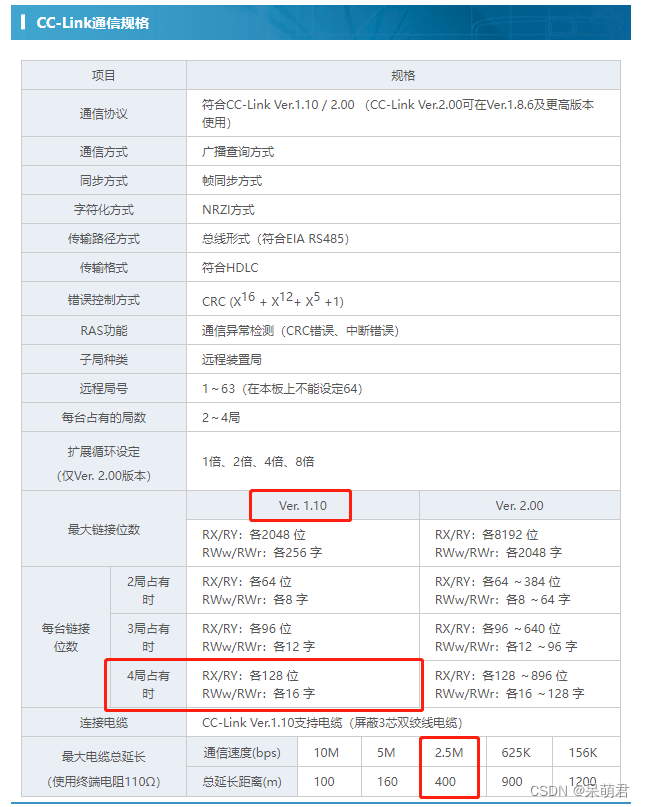

2.点击选项I/O。根据模块信息配置IO（注意：模块CC-LINK选项卡版本设定要一致）
