带CAN唤醒能力的TJA1043

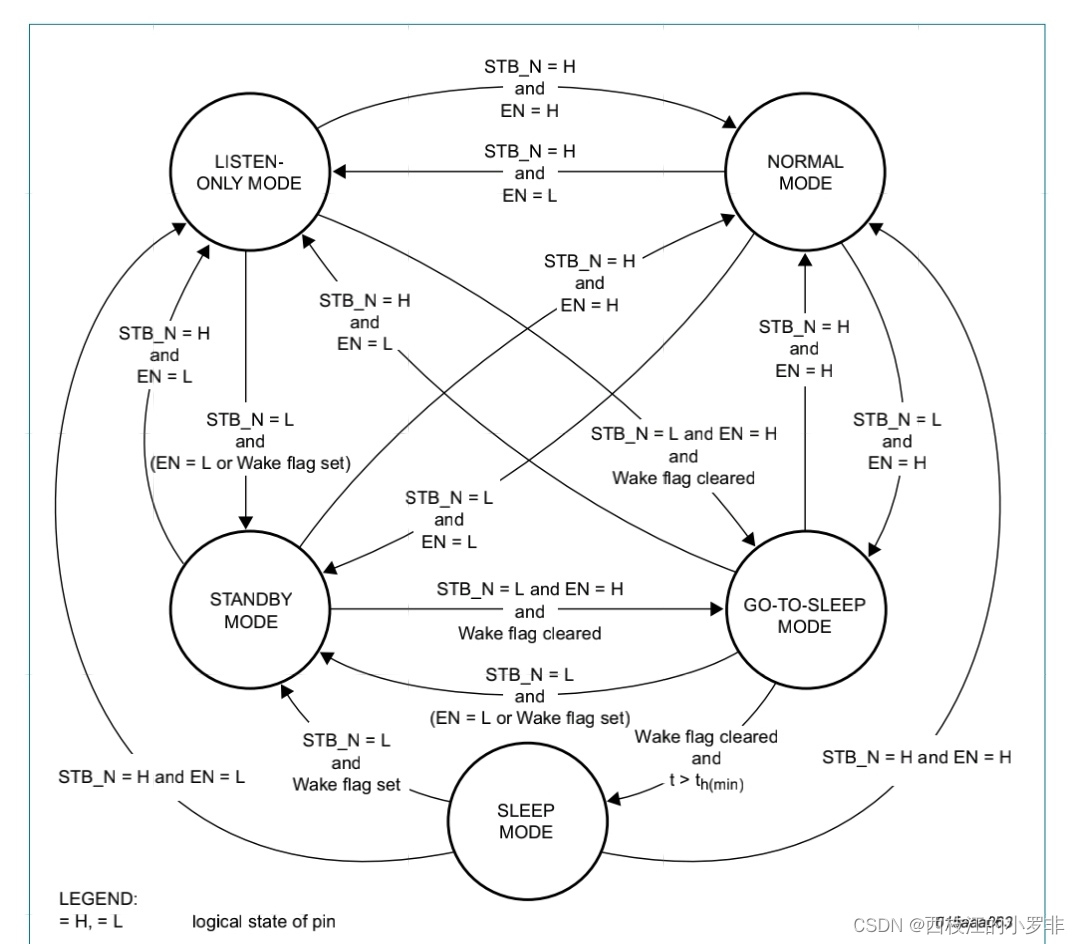

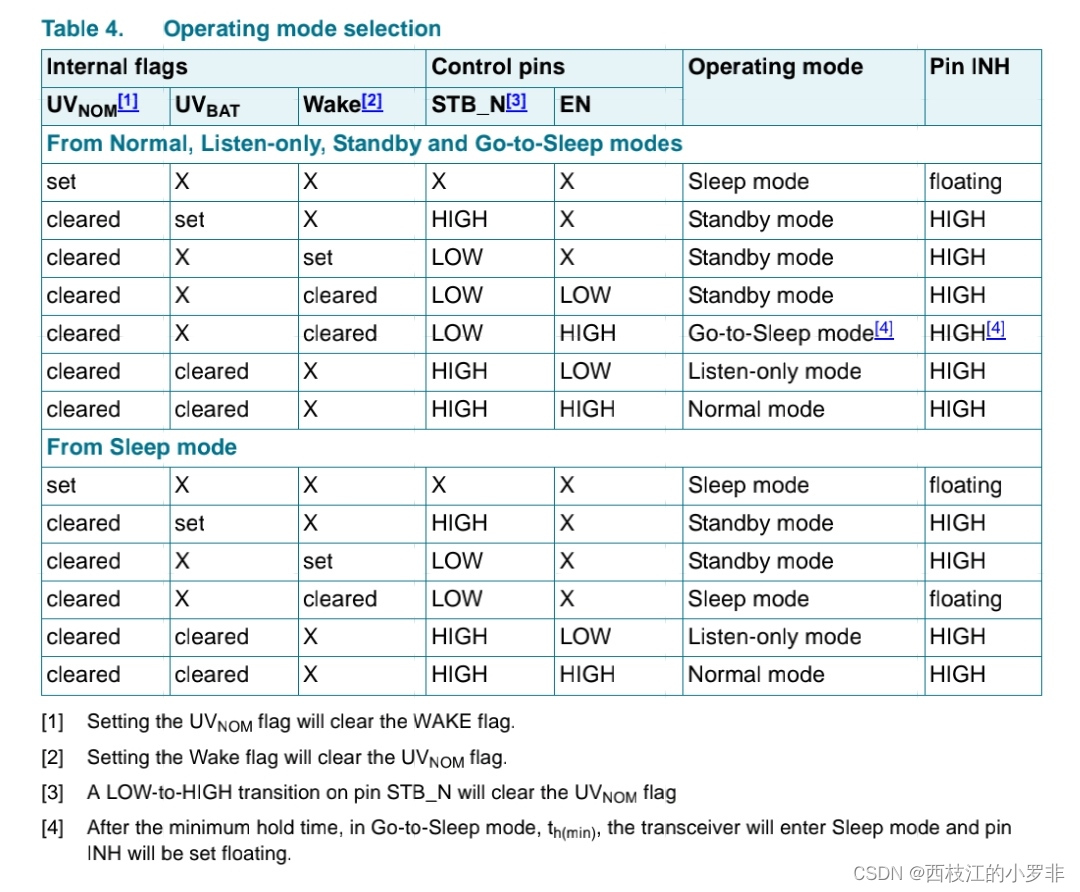

 1.休眠:EN=1;STB_N=0;此时将进入go-to-sleep模式。delay(20~50us),收发器将进入sleep模式。

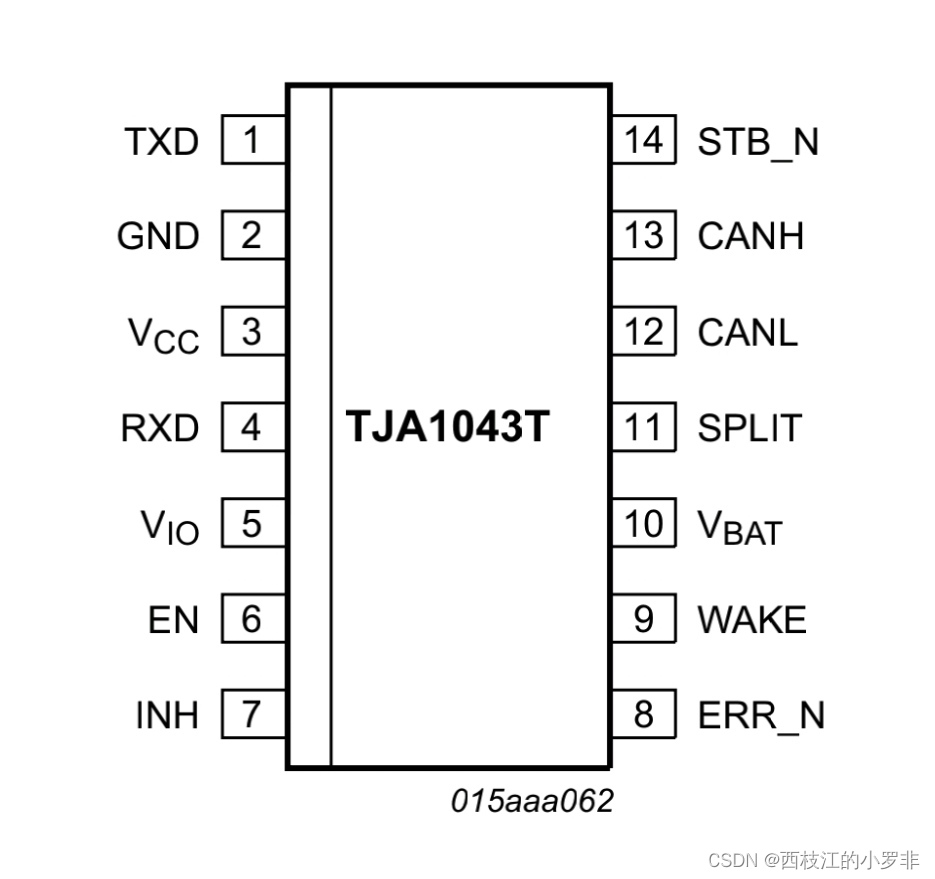

休眠后，6~8，11~14引脚状态均为低，9，10为高。若此时mcu未休眠，1~5引脚状态同休眠前，否则均为低。

2.唤醒:收到总线报文后，INH引脚状态将由低变高，并且维持一定的时间(由总线报文持续时间决定)。

a.假如INH连接到mcu，可以使处于低功耗模式的mcu唤醒(休眠前需要将对应管脚配置成可唤醒模式)。

b.另一种做法就是通过INH控制mcu的BAT，这种情况下mcu休眠后是被断电的。同时供电回路需要一个自持电，由mcu来控制，一旦唤醒后，mcu需要保持该供电，否则将重新进入休眠(断电)。
