【Modelsim】数据显示设置

YprgDay

已于 2024-04-15 21:09:37 修改

阅读量1.5k

点赞数 17

分类专栏： # FPGA开发工具文章标签： Modelsim fpga开发

于 2024-01-25 21:24:19 首次发布

本文链接：https://blog.csdn.net/weixin_48412658/article/details/135854199

版权

FPGA开发工具专栏收录该内容

11 篇文章 1 订阅

订阅专栏

本文介绍modelsim使用中数据的显示设置，定点小数的显示、模拟波形的显示、数据截位查看、信号颜色和行高设置的操作。

文章目录

定点小数显示
模拟波形的显示
选取信号的某几位组合查看
信号颜色与行高设置

定点小数显示

使用modelsim进行仿真时，涉及到定点数含小数位数的问题，如果把信号设置为小数显示会更加直观。

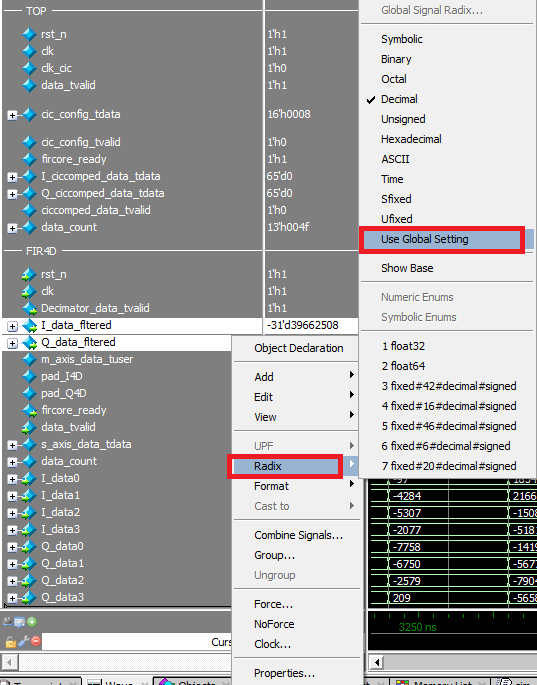

1.右键需要查看的信号选择Radix，然后选择Use Global Setting。
在这里插入图片描述

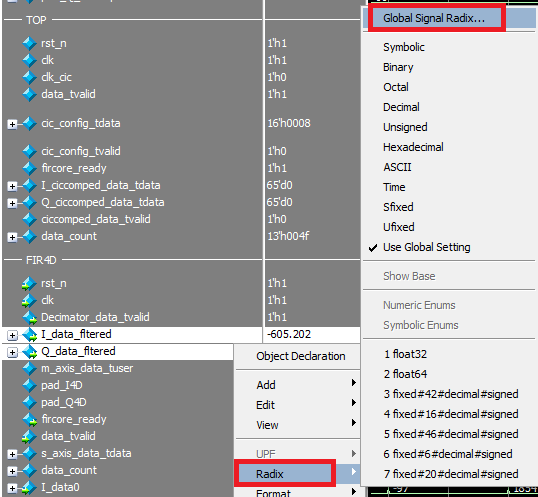

2.再次右键需要查看的信号选择Radix，然后选择最上面的Global Signal Radix，弹出下面对话框
在这里插入图片描述

3.弹出对话框，这里可以做进制选择，单精度多精度浮点数，定点数的设置。选择Custom Fixed/Float…即可自定义小数点的位数和精度。

Fraction bits是小数位数(二进制位数)，如果我的信号是40位，这里选20，就是[19:0]属于小数部分，除去符号位剩下的是整数部分；Precision是显示精度(显示几位有效数字)，Base Radix是选择显示的进制，默认decimal十进制。Signed是符号位，如果勾选，那么二进制信号的第一位就是符号位了设置好后点击OK，Apply。
在这里插入图片描述

4.此时该信号变为小数显示。需要看另一个同样格式的信号时复用前面设置的格式即可。
在这里插入图片描述

右键点击信号后选择需要复用的格式。前面设置的格式均会保存在这里。
在这里插入图片描述

模拟波形的显示

1.选中希望以模拟波形显示的信号，右击选择format—>Analog(automatic)
在这里插入图片描述

显示的波形如下：
在这里插入图片描述

2.如果你的数据是用无符号数表示一个完整的波形的，那么可能显示出来的波形样子是下面的样子，不过不要紧，这是因为modelsim默认是按照有符号数据解析波形数据的缘故，我们可以再进行一次设置修改。
在这里插入图片描述

选中希望显示波形的信号，右击，选择Radix—>Unsigned。
在这里插入图片描述

设置完成后，波形就如下所示了：
在这里插入图片描述

是不是发现虽然波形已经是完整的正弦波了，但是波形有部分却跑到其他信号的地盘去了呢？这也不要紧，是模拟波形的显示范围设置导致的，其实这个设置也不是我们自己的原因。我们还是先看下如何修改为正确的显示，然后再来讲讲为啥会这样。

第一种方案：再次对选中信号右击，选择format—>Analog(automatic)，即重新自动以模拟波形显示，波形就能正常了。

第二种方案：对选中信号右击，选择format—>Analog(Custom)，在弹出的窗口中可以看到，波形显示范围为-512到511，这是因为我们的数据是10位位宽的，当选择显示模拟波形时，会自动以有符号数解析，范围就是-512到511，而当我们将数据修改为Unsigned之后，这个波形范围没有自动变过来，需要我们重新选择format—>Analog(automatic)一次，或者直接手动修改这个范围，当以无符号数解析时，10位数表示的范围为0~1023，因此手动修改Min为0，Max为1023，然后点击OK即可。
在这里插入图片描述
