modelsim在vivado的配置（tequan）

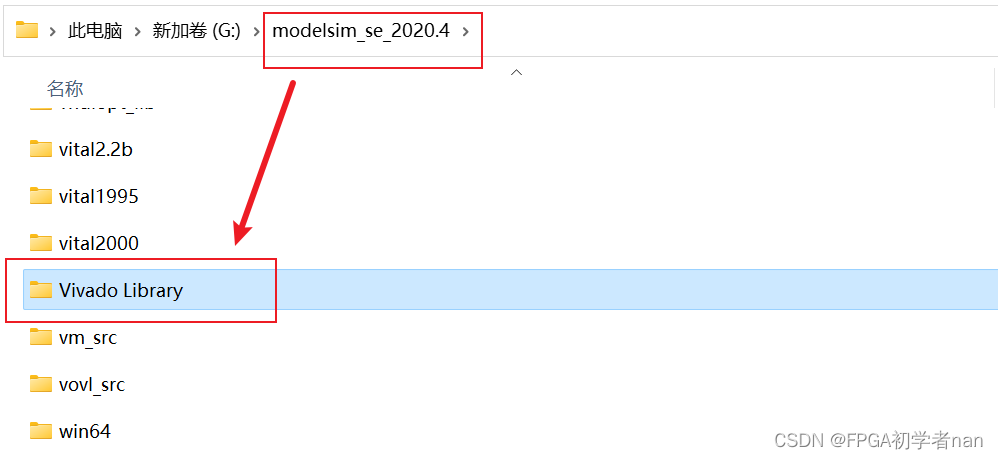

1、在modelsim的路径新建一个文件夹 Vivado Library 。

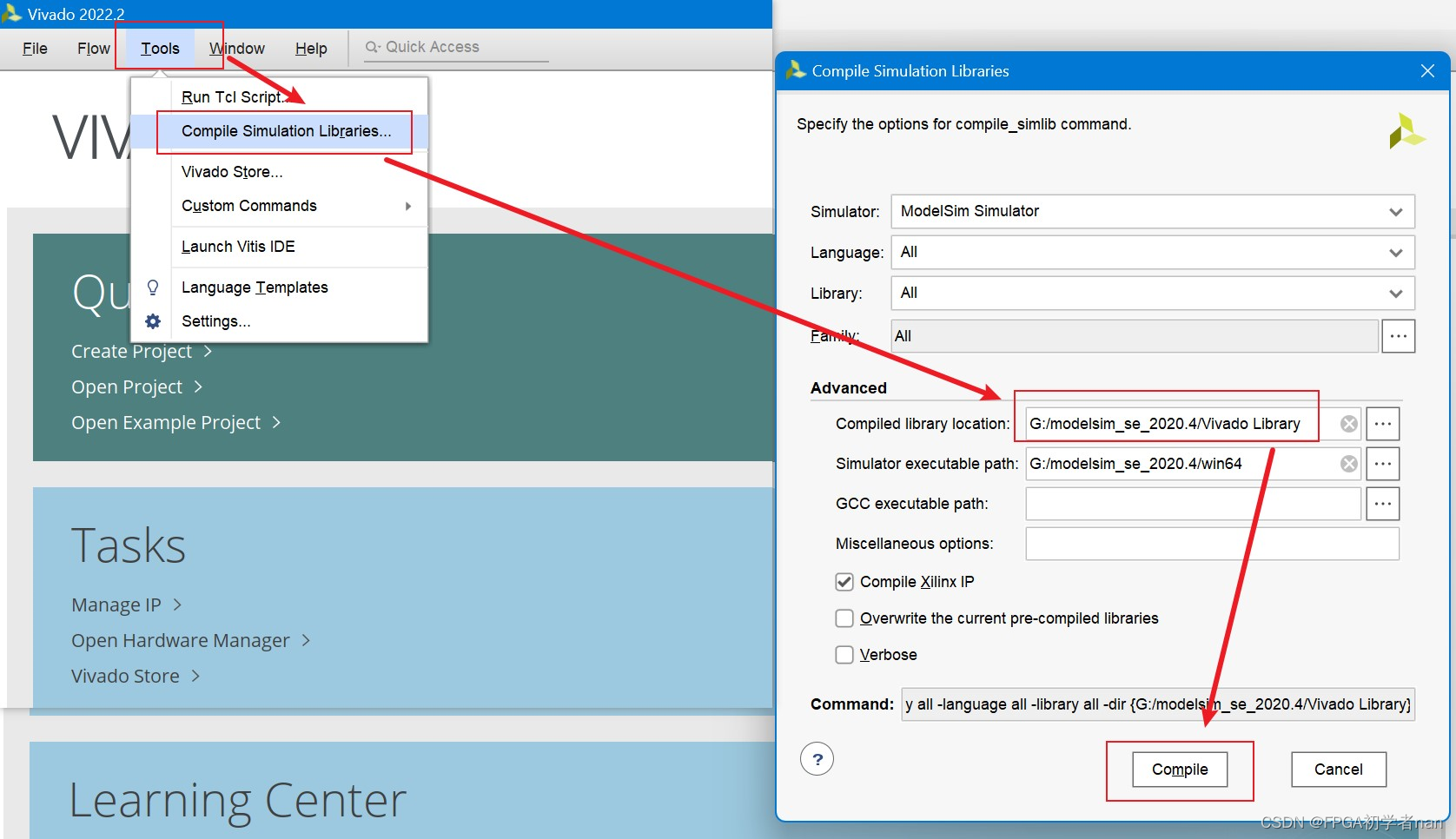

2、打开 vivado2022 软件，在开始界面按照图中操作。把vivado IP库里面的文件编译后，保存在第一步建立的文件夹中，大概需要半个小时。

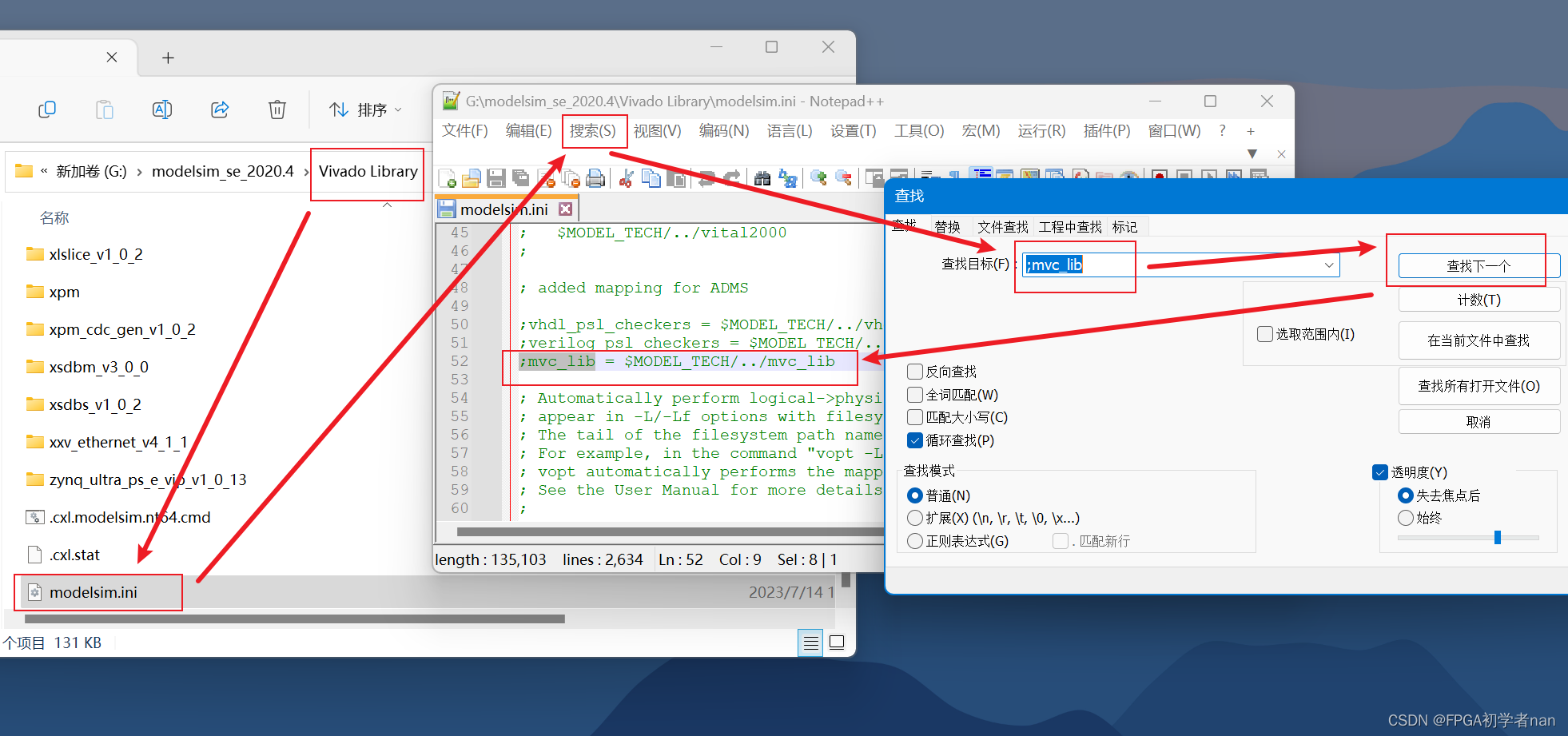

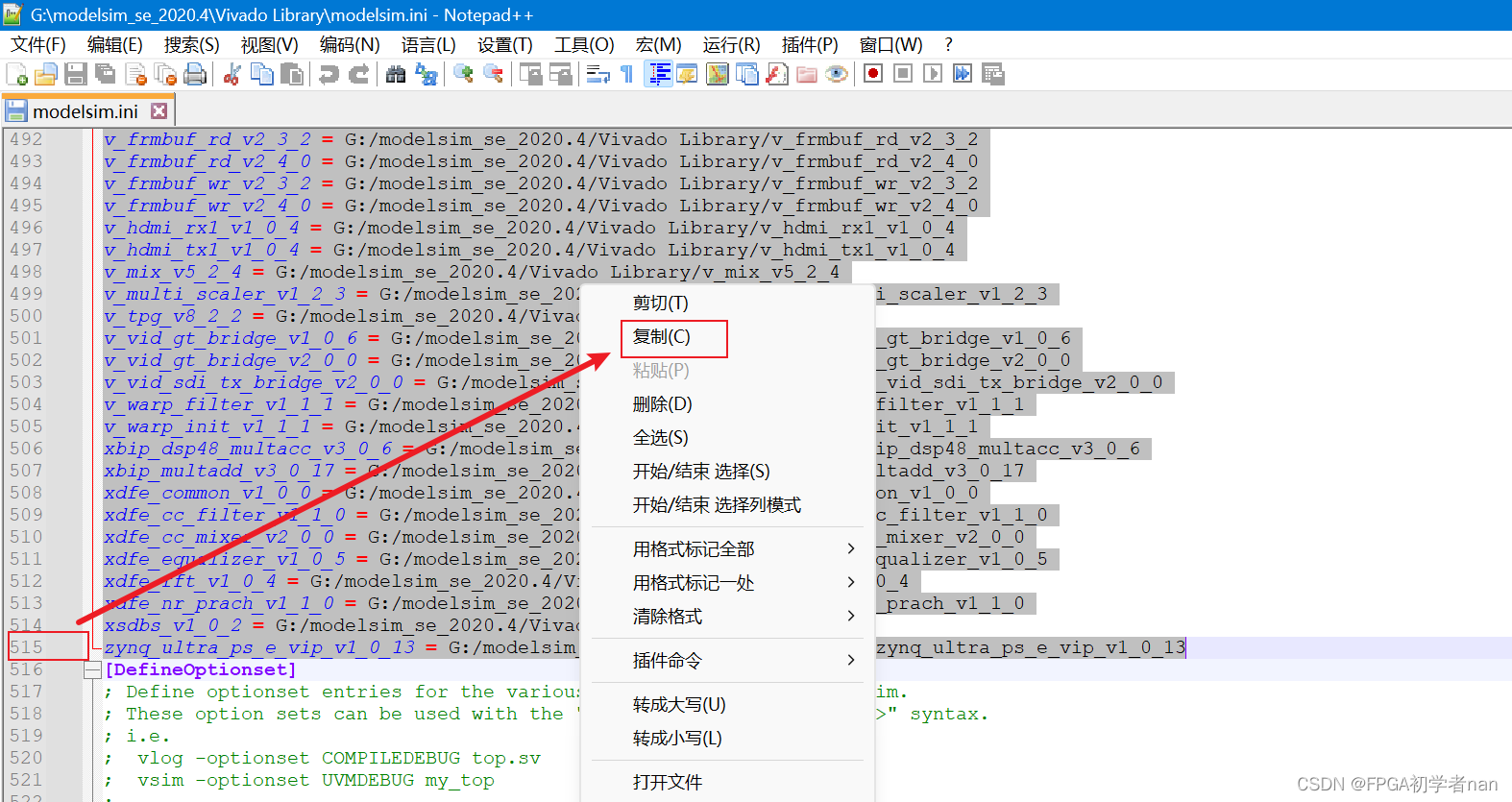

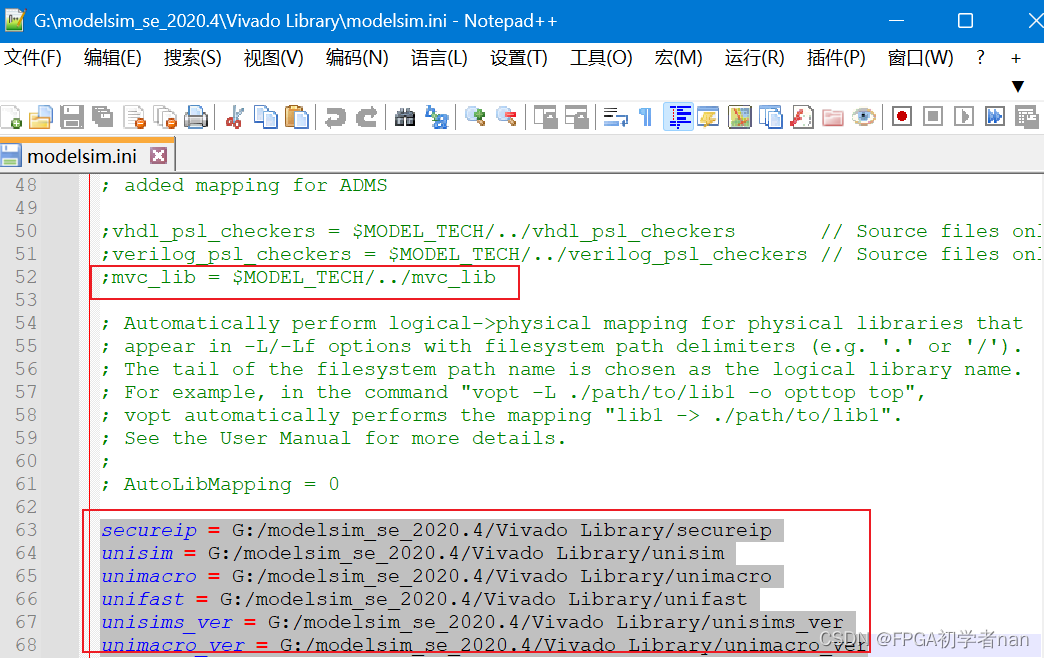

 3、用 notepad++ 打开 modelsim.ini 文件。找到 ;mvc_lib = $MODEL_TECH/../mvc_lib 这句代码。在这个被注释的代码下面，找到未被注释的代码，复制。（图中是63行到515行）

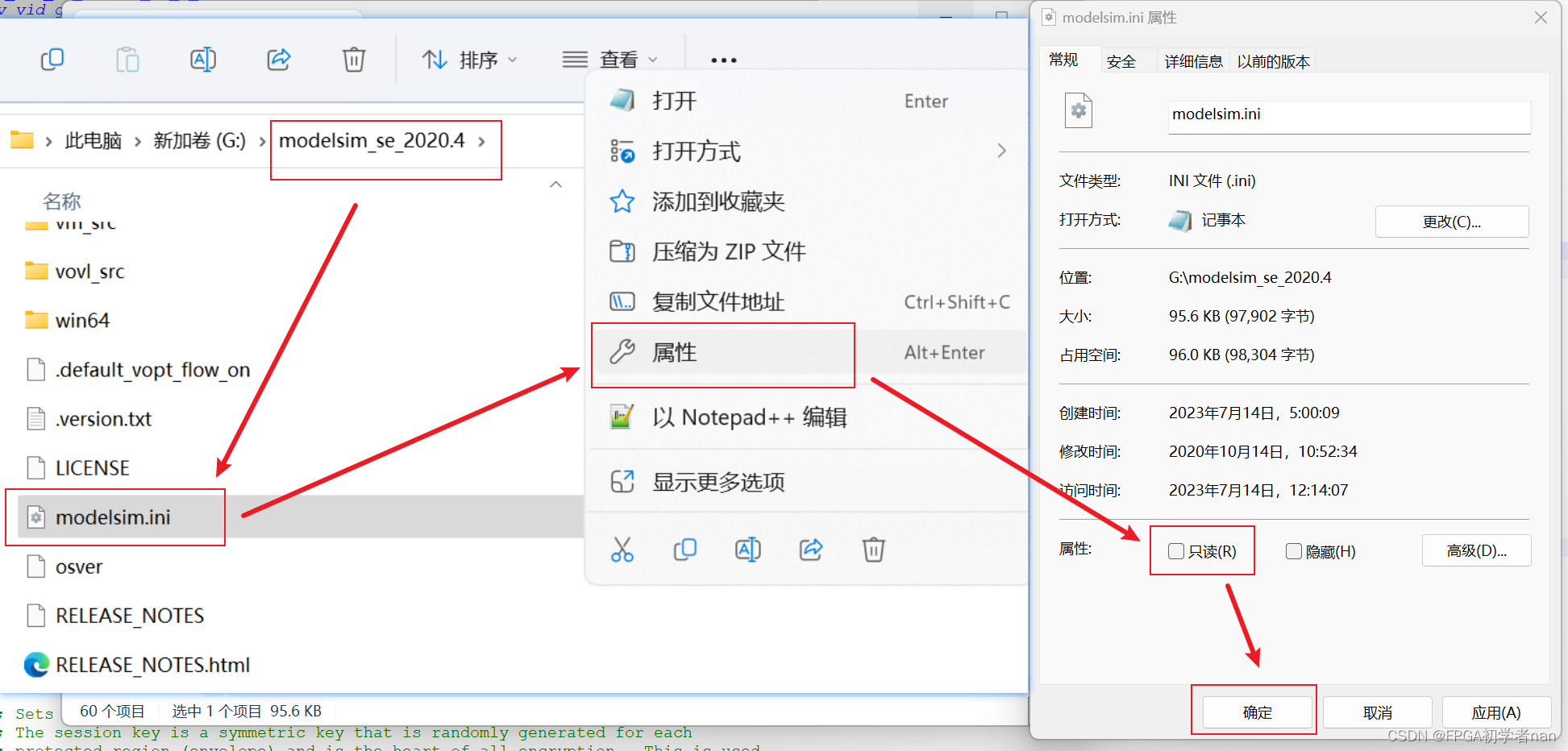

4、找到 modelsim.ini 文件，在属性那里去掉只读属性。再用 notepad++打开。

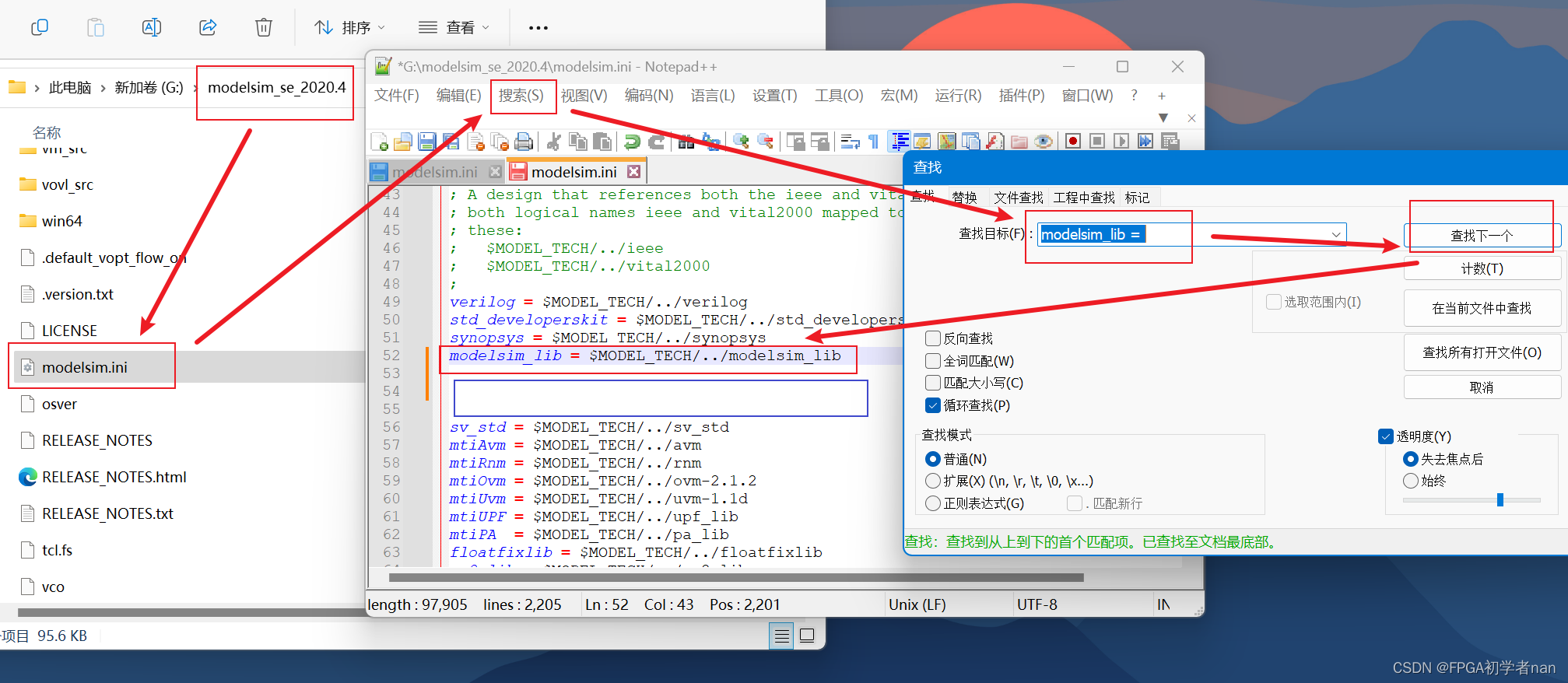

把第三步复制的内容粘贴到蓝色框框里。

即粘贴到  modelsim_lib = $MODEL_TECH/../modelsim_lib  的后面。然后保存文件，把文件关闭。

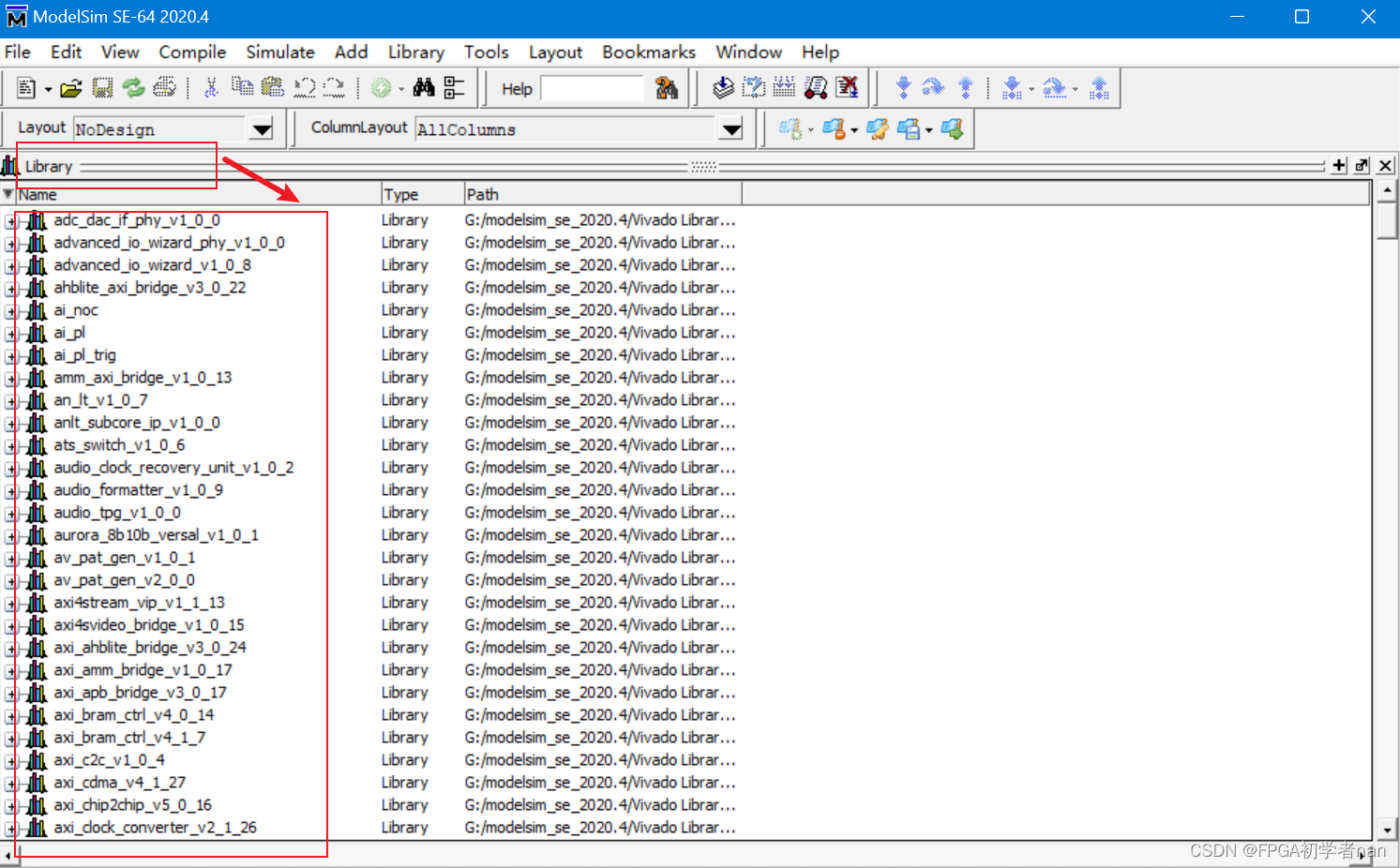

5、重新打开 modelsim ，便可以发现，modelsim 的 Library 里面出现了刚才编译的 vivado ip 库。

目的：由于在 vivado 里面，我们经常会用到很多的 vivado IP核，所以我们提前把 vivado IP核的模型编译后，提交到 modelsim 里面，这样 modelsim 才有 vivado IP核模型。才能对 vivado IP核进行仿真。
