首先介绍调制度 $m$ 的一般定义：

$m=\frac{\sqrt{3}U_{m}}{U_{dc}}$

其中需要强调的是 $U_{m}$ 是什么，这里的 $U_{m}$ 有两种含义：

1）三相电压的峰值

三相对称电压一般定义为：

$\left\{\begin{matrix} U_{A}=U_{m}cos(\omega t) \\ U_{B}=U_{m}cos(\omega t-120^{ \circ }) \\ U_{C}=U_{m}cos(\omega t+120^{ \circ }) \end{matrix}\right.$

可以看出 $U_{m}$ 代表三相电压的峰值。

2）经过系数处理后的空间电压矢量模长

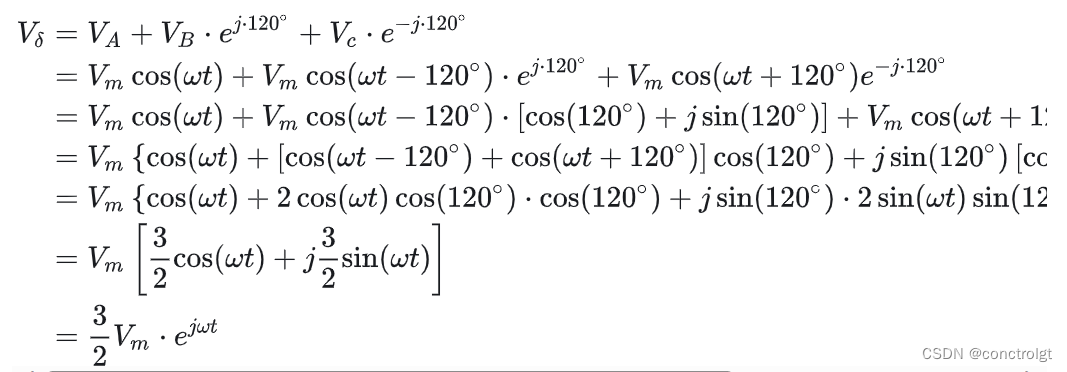

这是由电机原理引发的讨论，电机绕组通电后产生电压对称电压如上面的三相电压定义所示，但物理上它们也互差 $120^{\circ }$ ，它们合成的电压矢量推导如下：

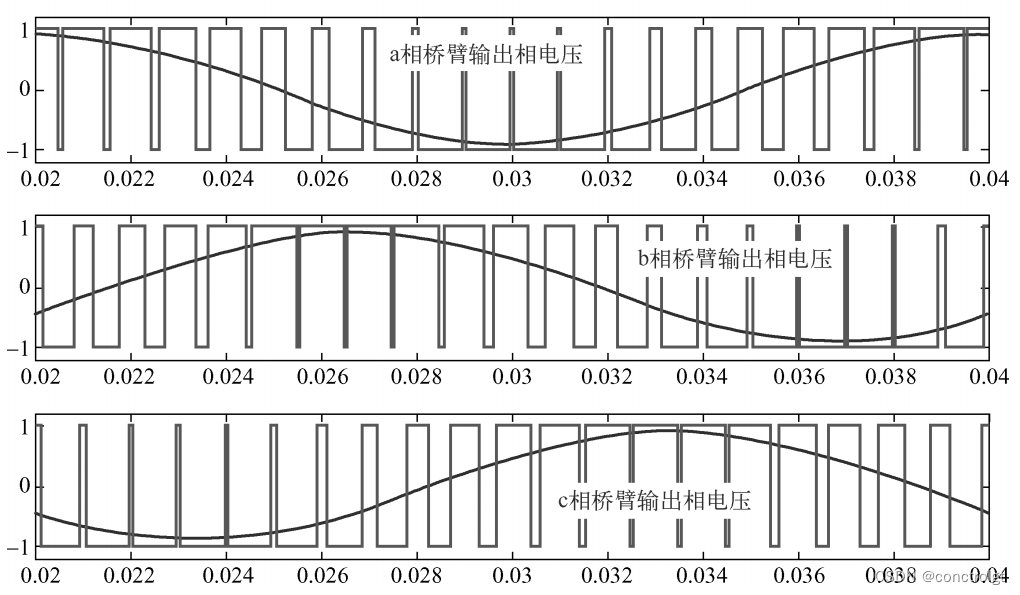

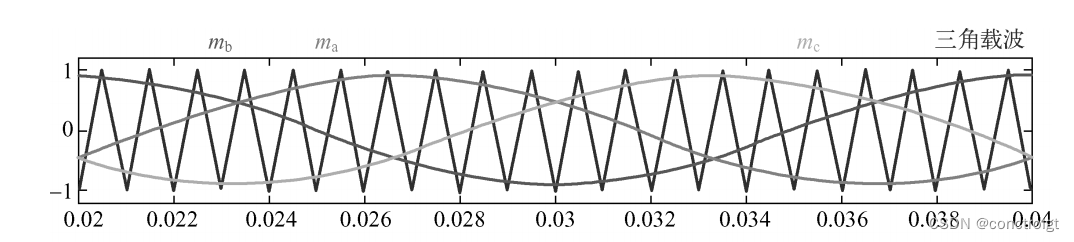

这里直接引用手撕系列（2）：Clark变换与Park变换 - 知乎 (zhihu.com)这篇文章里的结果，如果想知道详细推导过程可以查看这篇文章，可以看到合成电压矢量的幅值为 $\frac{3}{2}U_{m}$ 。为了能够使电压矢量峰值与三相电压峰值相等，在clark变换中乘以系数 $\frac{2}{3}$ ，这就是常说的幅值不变原则。（其实这样做的目的就是为了能让SVPWM站在CBPWM的角度去思考问题）

前面除红色标记部分外，全部针对的是被控对象，也就是电动机。红色部分指的是控制部分，那有人会问：实际当中没有系数 $\frac{2}{3}$ ，你这平白无故乘以 $\frac{2}{3}$ ，那不脱离实际了嘛。我想说的是，前面确实乘了 $\frac{2}{3}$ ，但为了保持一致性，则在调制部分将实际中的逆变器空间矢量图也乘以 $\frac{2}{3}$ (可以理解为缩小)，以三电平逆变器PNN开关状态为例，PNN开关状态在实际当中的幅值为： $U_{\mathrm{PNN}}=\frac{1}{2}U_{\mathrm{dc}}+\left ( - \frac{1}{2}U_{\mathrm{dc}}\right )e^{j120}+\left ( - \frac{1}{2}U_{\mathrm{dc}}\right )e^{-j120}=U_{\mathrm{dc}}$

所以为了和控制部分保持一致，调制部分中开关矢量PNN的幅值应为 $\frac{2}{3}U_{dc}$ 。

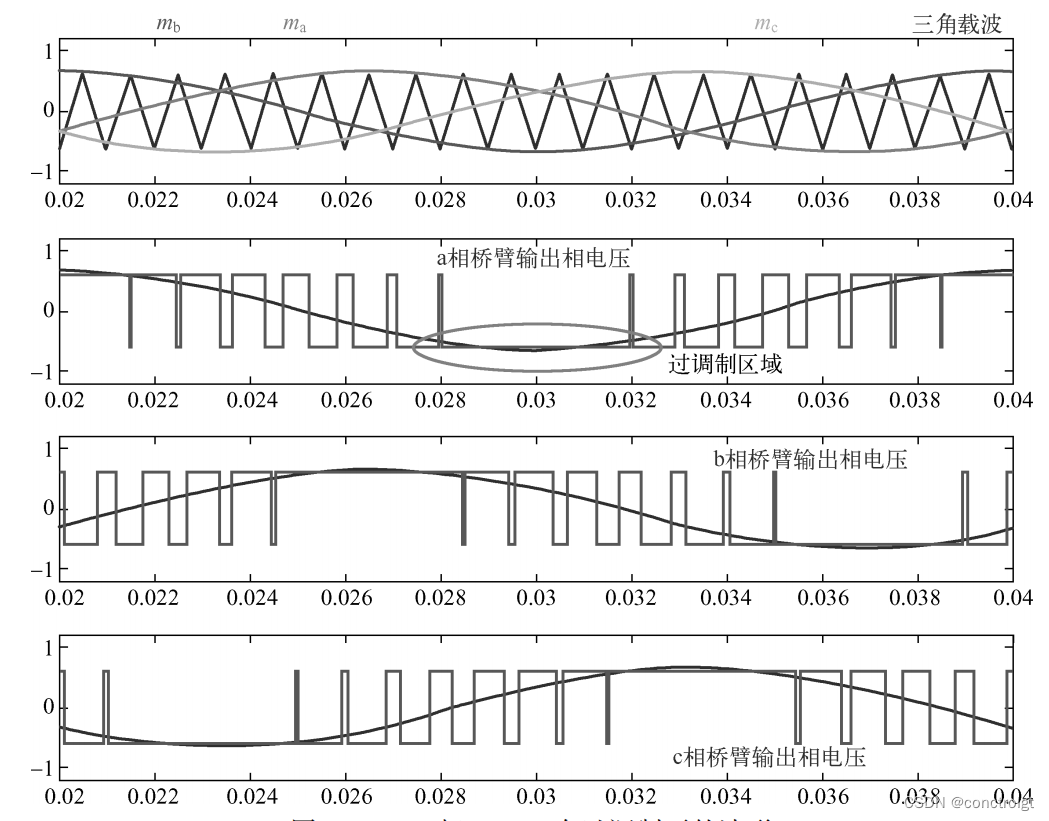

下面讲讲过调制。

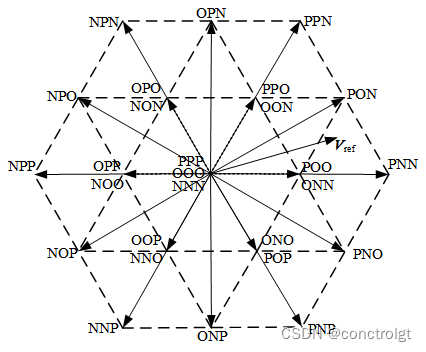

还是以三电平逆变器为例，三电平逆变器的空间矢量图如下图所示。

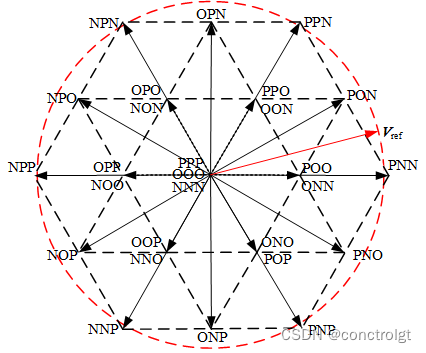

当参考电压 $V_{\mathrm{ref}}$ 的模长等于 $\frac{1}{\sqrt{3}}U_{\mathrm{dc}}$ 时（矢量PON的长度），也就说明三相电压的峰值等于 $\frac{1}{\sqrt{3}}U_{\mathrm{dc}}$ ，显然根据调制度定义，此时调制度 $m=1$ ，当参考矢量的模长大于 $\frac{1}{\sqrt{3}}U_{\mathrm{dc}}$ 时，即 $m> 1$ ，那么参考电压矢量大概率落在空间矢量图的可调制区域外，如下图所示，这种情况就是过调制。
