四、数字集成电路DC综合，Tcl脚本语言初步理论

TCL 的全称是Tool Command Language ，它是由 UCA berkeley 开发的一种开放的工业标准语言。和 dc_shell 相比，Tcl 功能更加强大，使用范围也更加广泛，除了 Design Compiler 外，synopsys 的其他工具如 Formality 、PrimeTime 、Physical Compiler 等等都支持 Tcl 。另外 一些EDA 厂商的工具也大多使用 Tcl 界面。

DC 除了 DC-Tcl 之外，还支持较老的命令行方式 dc_shell ，我们可以在 Unix Shell 下通 过使用 dc-transcript 命令将 dc_shell 的脚本转化为DC-Tcl——

企鹅号 3270516346，交流学习及获取资料

4.1 执行 DC-Tcl 脚本

Tcl 脚本类似于 windows 环境下的.bat 批处理文件，就是将要执行的 Tcl 命令写在一个 脚本中，让后调用 dc_shell-t 执行之，这样可以提高综合的效率。

执行 Tcl 脚本有两种方式：一种是在 dc_shell-t 中调用——

另一种是直接在 Unix Shell 中调用——


上面的**>my.log** 表示将DC 输出定向到my.log 文件中，|tee my.log 表示除了定向到my.log 文件外还要在屏幕中输出。

4.2 在 DC-Tcl 中获得帮助

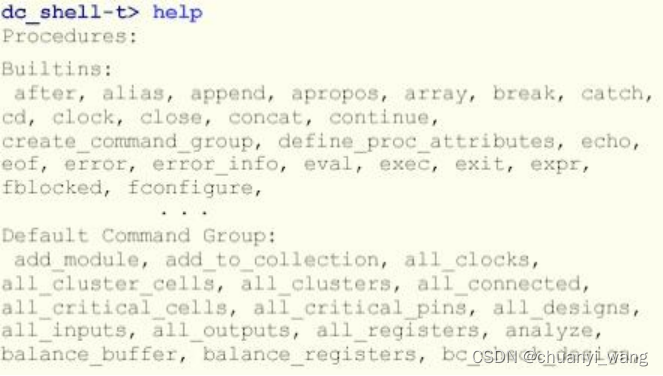

在 Tcl 环境中最基本的获得帮助的命令就是 help——

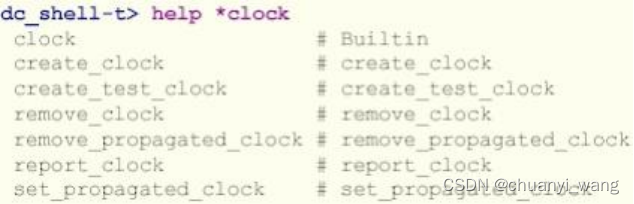

直接键入 help 后将列出 DC-Tcl 中的所有命令。另外我们也可以使用通配符(“*”)找到需 要查找的命令，例如要找到含有 clock 的命令——

如果要进步找到某一个命令的参数，就可以使用 help –v 选项，下面这个例子就列出了 所有的 set_input_delay 的开关——

注意：假设要看这个命令的更详细的帮助，就只能借助 man 命令。

4.3 DC-Tcl 中的注释

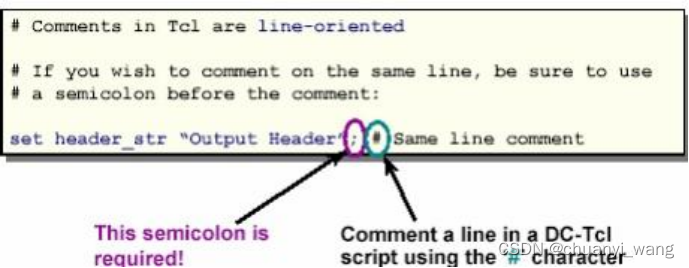

DC-Tcl 的注释有两种：行注释和行内注释。行注释和 Cshell 类似，只要在开头加井号即可(“#”)；行内注释除了在注释前加井号外还要在井号前加分号(“;”)。

4.4 DC-Tcl 中的变量

1. Tcl 变量可以通过 set 来创建和赋值，如
   设置变量 my_var 的值为 10。
2. 引用变量的值，需要在变量名之前加入”$”符号，如

   将 my_var 的值赋给了新的变量 my_New_Var。
3. 打印变量的值，使用 echo 语句，如

4. 删除变量，使用 unset 语句，如

5. 变量的弱引用，使用双引号，如

   上面的 data[$a]中变量 a 的值为 5
6. 变量的强引用，使用大括号，如

   上面的 data[$a]中的 a 将不再作为一个变量使用。
7. 变量中的表达式，使用 expr 语句，如

   注意 expr 两边的空格。

4.5 DC-Tcl 中的列表

列表是一般 Tcl 语言的组成部分，它是一串元素的集合，中间以空格分开。列表相当于 C 语言中的字符串。如下面的语句定义了一个 L1 列表，包含 3 个元素，echo$L1 语句返回 所有的元素值，llength 用于返回这个列表的长度。

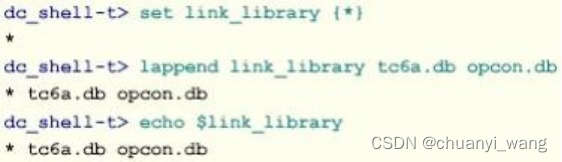

另外 lappend 语句用于给列表附加新的元素——

4.6 DC-Tcl 中的集合

集合(Collection)是 DC-Tcl 特有的数据类型，它主要用于描述有多个属性的元素的集合， 它是为了描述硬件而设计的。例如电路中的端口(ports) ，具有输入/输出、驱动单元、最大电 容等属性，电路中的设计(designs) ，具有面积、工作条件、最大面积等属性。要描述这些具 有属性的元素的集合，列表是不能胜任的。因此引入了集合的概念，它相当于 C 语言的指 针。每一个集合都有一个集合柄(collection handle) ，相当于指针指向的地址。

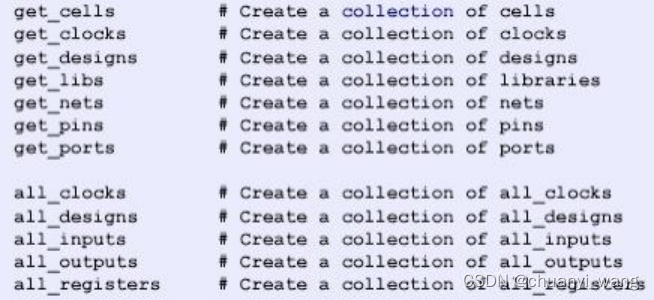

我们可以通过”get_”语句和”all_”语句创建一个集合，DC-Tcl 用到的创建集合的命令有 如下一些(部分)——

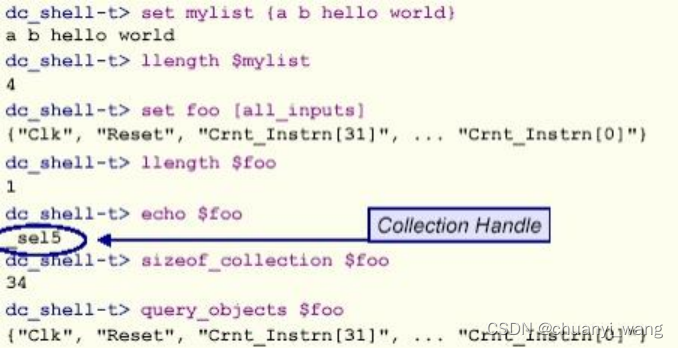

为了便于和 list 对比，下面举了一个例子——

可以看到，这里先创建了一个 mylist 的列表和 foo 的集合，llength 返回的 foo 的长度为 1 ，echo $foo 返回的是集合柄(_sel5) ，这些是与列表不一样的。我们可以用 sizeof_collection 类似 llength ，用 query_objects 类似 echo。

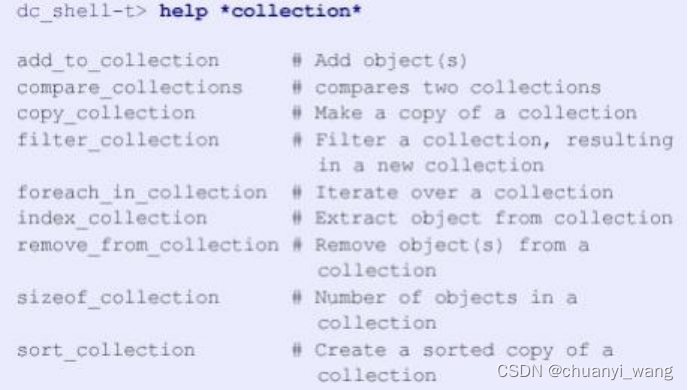

在 DC-Tcl 中查找所有包含有 collection 的命令，可以得到——

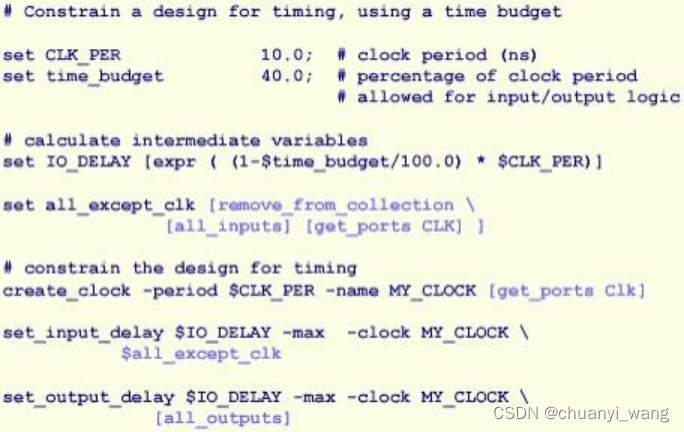

其中 remove_from_collection 前面章节已经接触过，它表示从集合中删去元素；相反的， 在集合中增加元素的命令是 add_to_collection ，下面是一个例子——

这个例子灵活的使用了变量定义了时钟周期和时序预算，这样的好处是参数化，便于以 后修改。另外还定义了 IO_DELAY 变量和 all_except_clk 集合。请大家仔细观察上面的约束 脚本的写法，并争取能在自己的脚本中引入上述方法。
另外一个比较重要的命令是 filter_collection ，它相当于一个过滤器，找出符合要求的元 素形成一个新的集合。例如——

从所有的 cell 的集合中过滤出引用名为 AN2 的一个，返回值为一个新的集合

从所有的 cell 集合中过滤出映射过的 cell ，返回值为一个新的集合。

除了 filter_collection 之外，-filter 选项也能完成相同的任务——

创建一个设置了 don’t_touch 属性的 cell 的集合

创建名为 fastclks 的 clock 的集合，它的周期属性小于 10 （ns）
