Lab VIEW-自定义菜单栏

目录

前言

一、打开菜单编辑器

二、设计自定义菜单

三、保存并应用自定义菜单

四、在程序框图中处理菜单事件

五、测试自定义菜单

六、注意事项

七、效果展示

---



前言

在LabVIEW中，自定义菜单栏是一个强大的功能，它允许用户根据自己的需求来设计和配置菜单。以下是关于LabVIEW自定义菜单栏的详细步骤和说明：

一、打开菜单编辑器

1. 在LabVIEW环境中，打开或新建一个VI（虚拟仪器）。

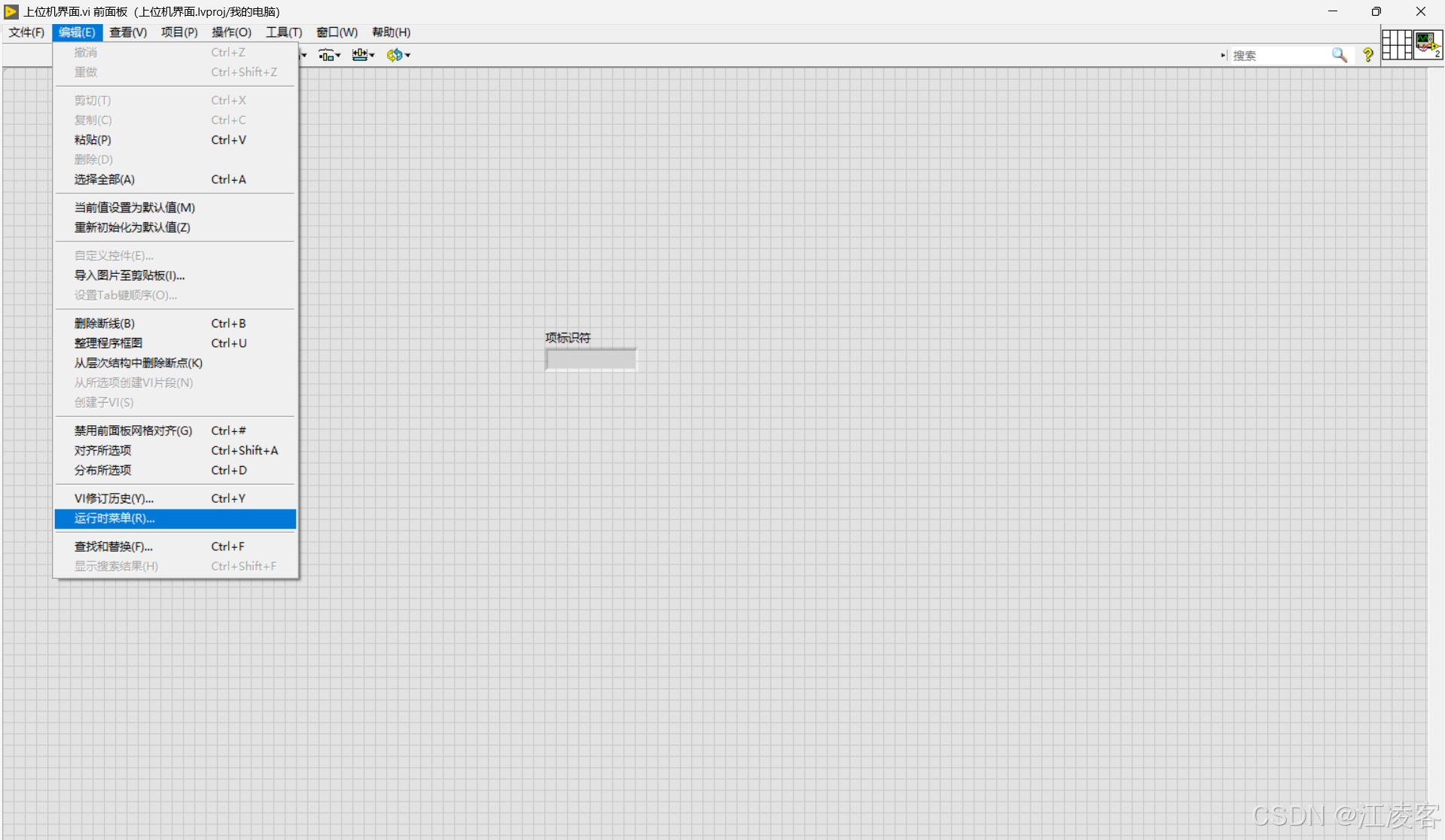

2. 在程序框图中，找到并点击“编辑”下拉菜单，然后选择“运行时菜单”。
   如图所示：


二、设计自定义菜单

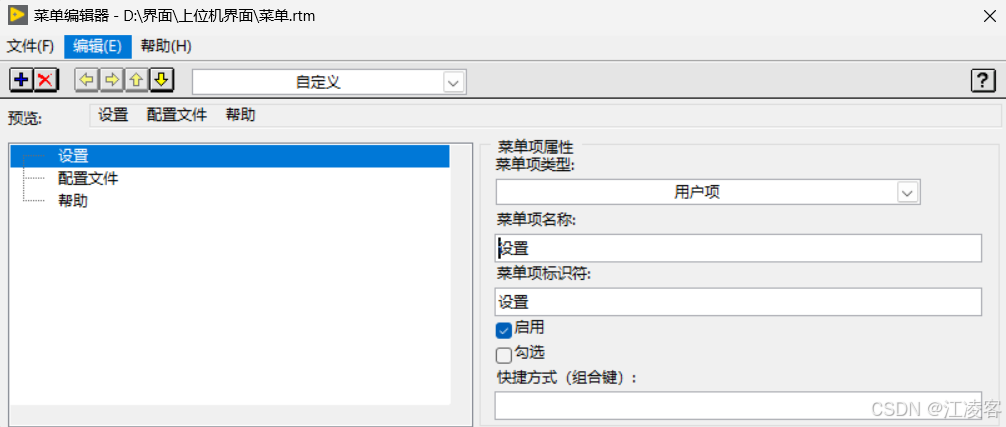

1. 在弹出的菜单编辑器中，选择“自定义”选项。
2. 通过点击左侧的“+”号来增加新的菜单项，同时在右侧可以编辑菜单项的名称和标识符。
3. 使用左箭头和右箭头可以调整菜单项的层级关系，例如将某个菜单项下沉为子菜单或上升为父菜单。
4. 根据实际需求，设计并配置完整的菜单结构。
   如图所示：


三、保存并应用自定义菜单

1. 设计完成后，保存VI文件（通常保存为.vi或.rtm格式）。
2. 退出时，系统会提示将运行时菜单转换为相应的文件格式，确认保存即可。

四、在程序框图中处理菜单事件

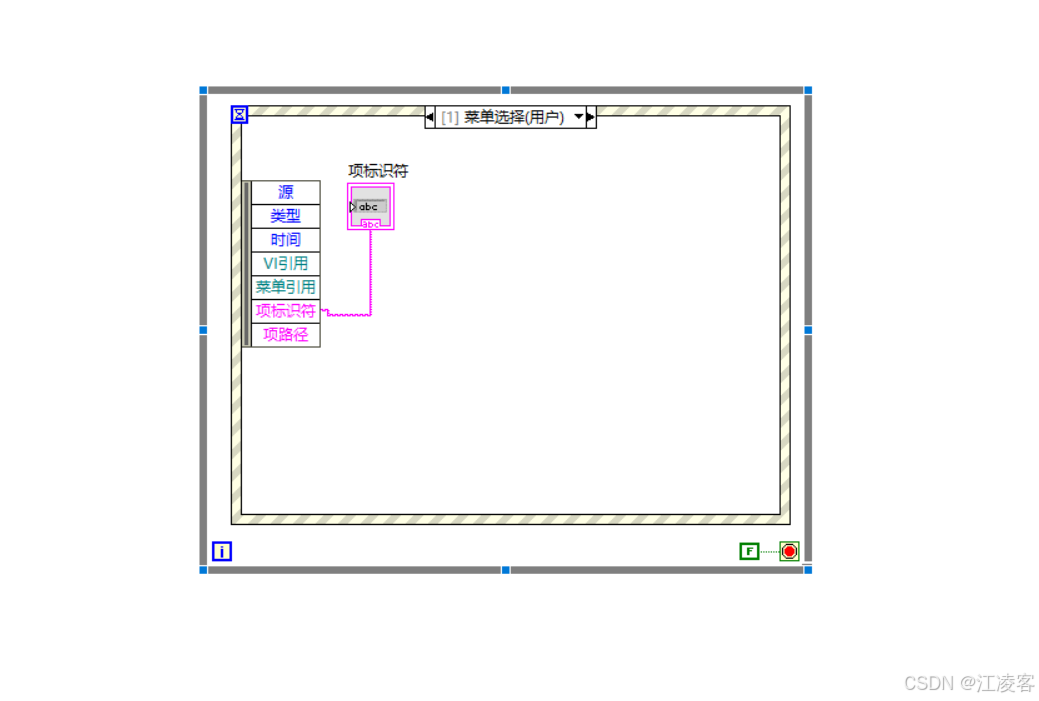

1. 在程序框图的“while循环”中添加“事件结构”。
2. 在事件结构中添加事件分支，并选择“<本VI>”下的“菜单选择（用户）”。
3. 为每个菜单项添加对应的事件处理分支，并在这些分支中编写相应的程序逻辑。
   如图所示：


五、测试自定义菜单

1. 运行VI，并展开前面板以查看自定义的菜单栏。
2. 点击不同的菜单项，观察程序框图中对应的事件分支是否被触发，并验证相应的程序逻辑是否正确执行。

六、注意事项

1. 自定义菜单的标识符和名称在LabVIEW中是唯一的，因此要确保不重复。
2. 在设计菜单时，要考虑到用户的操作习惯和界面美观性。
3. 在处理菜单事件时，要确保程序逻辑的正确性和稳定性。

通过以上步骤，您就可以在LabVIEW中成功创建并应用自定义菜单栏了。这不仅提升了VI的可用性和灵活性，还为用户提供了更加个性化的操作体验。

七、效果展示

labview-自定义菜单栏
