1.LC滤波器

在这个电路配置中，电感和电容的使用构成了更为复杂的滤波网络，

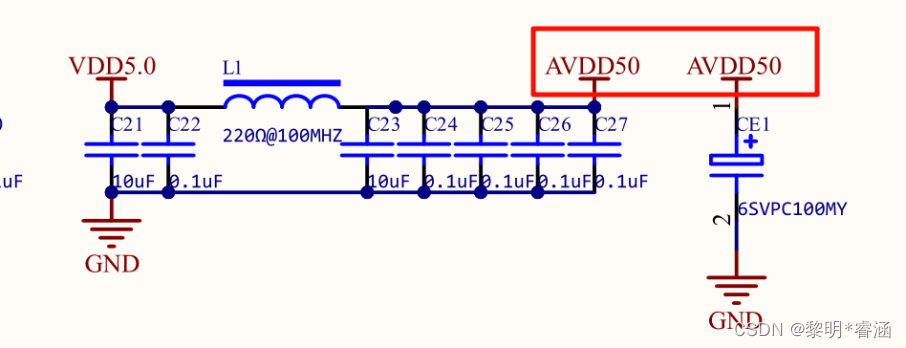

在这个电路描述中，5V电源通过一个220欧姆、100MHz的电感，并且并联了一个10微法（μF）的电容。电感和电容在这里的作用是构成一个滤波电路，通常是用来对电源进行滤波处理，以得到更干净、更稳定的直流电输出。具体来说：

1. 电感（L）：220欧姆100MHz的电感在这里主要起到的是高频滤波的作用。电感对于直流电的阻抗很低，几乎可以让直流电流无阻碍地通过，但对于高频交流信号具有高阻抗，能有效抑制这些高频噪声或纹波。高频噪声在流经电感时会遇到较大的感抗，从而被削弱或阻止。100MHz的标注可能是指电感的设计或测试频率范围，确保在该频段内有良好的滤波特性。

2. 电容（C）：并联的10μF电容主要用于低频滤波和平滑直流输出。电容对直流电呈现高阻抗，但对交流信号尤其是低频的纹波能提供一个低阻抗路径，使得这些纹波得以通过电容流向接地，从而从输出端滤除。电容在这里起到储能和释放能量的作用，帮助维持电压的稳定，减少电压波动。综上，这个电感和电容的组合形成了一个典型的LC滤波器，或者说是π型滤波器的一部分，其中电感和电容一起协作，共同滤除电源线上的高频和低频噪声，提供给后级电路一个更加纯净的直流电源，这对于敏感电子设备的正常工作至关重要，可以提高系统的稳定性和可靠性。

具体作用如下：

1. 电感（220Ω 100MHz）：

•电感的主要作用是抑制高频噪声。由于其对交流信号的感抗随频率增加而增大，因此可以有效阻挡高频信号通过，同时允许直流电流无碍地流通。这里的100MHz可能指明电感针对高频噪声（如开关噪声、射频干扰等）的滤波特性进行了优化，能够在100MHz左右的频率范围内提供良好的滤波效果。

2. 电容（电感前端的10μF）：•这个电容位于电源进入电感之前并联，主要作用是提供一个低阻抗路径给低频纹波和噪声，让它们在到达负载之前就被旁路到地，从而平滑直流电压，减少低频波动。10μF的电容值适合于滤除相对较低频的纹波。

3. 电容（电感后端的5个10μF并联，总计50μF）：•电感之后并联多个电容，总容量达到50μF，这样的设计进一步增强了滤波效果，特别是对低频噪声的抑制。多电容并联可以提供更低的等效串联电阻（ESR）和更高的纹波电流处理能力，有助于维持电源电压的稳定，尤其是在负载变化较大或瞬态响应要求高的场合。这些电容协同工作，确保即使在电感可能无法完全滤除的低频范围内，电源质量也能得到保障。综上所述，这个电路中的电感和电容共同构建了一个高性能的滤波器，旨在从5V电源中去除广泛的噪声，无论是高频还是低频，从而为后续电路提供一个干净、稳定的直流电源，这对提高整个系统的工作效率和稳定性至关重要。
