电路中电容的常用功能（滤波、去耦、旁路）

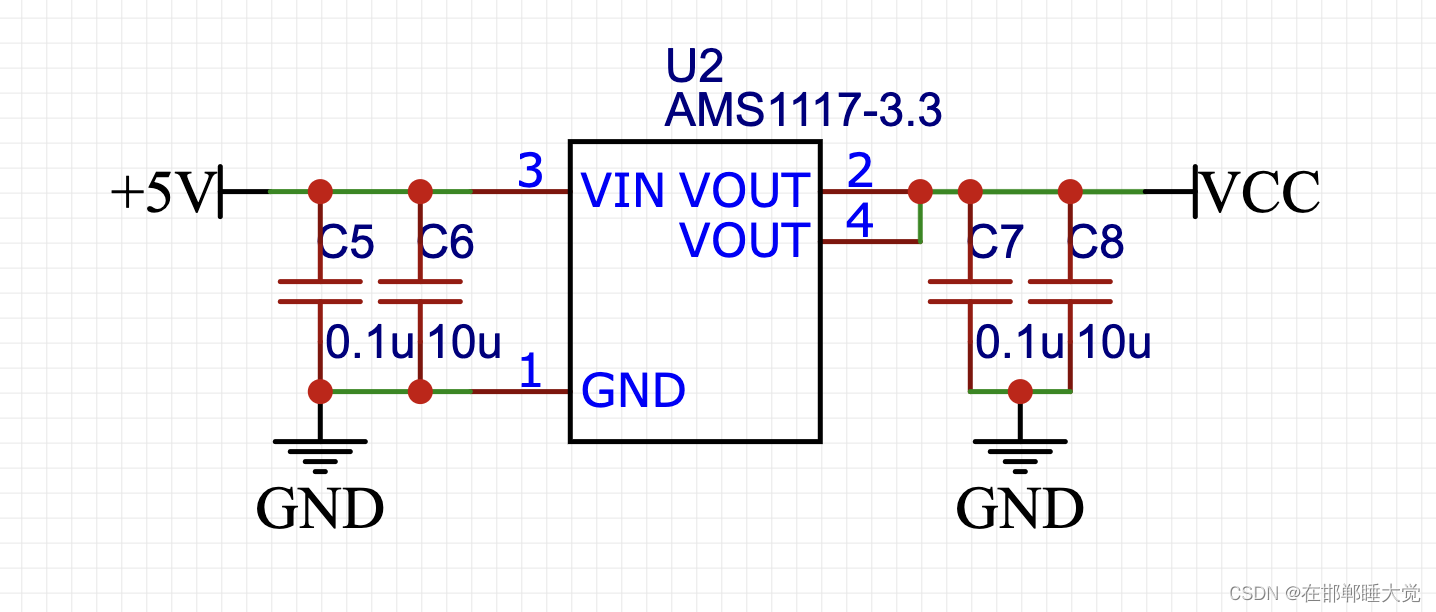

如图是一个常用的1117的5v转3.3v的电路，大致用到了2种规格的电容分别是10uf和0.1uf，那这两个电容的作用是什么呢？

1、滤波稳压，C6，C8两个容量较大的。

这里输入的是直流电，所以滤波的作用不是很明显，滤波电容用在电源整流电路中，用来滤除交流成分，使输出的直流更平稳。

但是它也有稳压的功能，比如电源输入电压大小不稳定，或者负载在工作与不工作时所占电压不同，造成电压不稳，此时电容充电放电的过程就可以使电路获得一个稳定的5v电压。

2、旁路电容 C5（过滤输入）保护自己

在各类IC芯片工作时，内部都会集成一些MOS管三级管之类的，所以一开一关对外面产生很多的震荡，而如果芯片的频率很高，就会产生高频的干扰信号，此时就可以添加一个小容量的电容来过滤高频干扰。主要是过滤输入

3、去耦电容 C7 （过滤输出）保护别人

和旁路电容类似，主要也是过滤高频的干扰信号，只不过是过滤自身输出到外面的，过滤自己产生的高频信号。

总结：所以电容的作用和它的功能其实一样，通交流隔直流，和滤波储能的作用。

稳压滤波用大电容，去耦旁路用小电容。

电路中去耦电容和旁路电容都是起抗干扰的作用，电容所处的位置不同，称呼就不一样。
