通信智能寻呼名词（AMF、UE、SMF、UPF、AUSF....）

最近要看一些通信寻呼方面的东西，但是突然转过去有好多不认识的名词这样，所以总结了一下，很适合没有通信基础的新手来看，内容主要来自于各个博客、chat和一些论文，一开始只准备写下来自己看的，所以前面的一些名词参考博客的部分没有标记链接（后续有精力的话会再加上！或者有看到的可以提示一下，会立马加上！），后面越写越多，就想发出来对初学者而言可以节省时间，后面的名词参照博客的标记了链接

---

通信寻呼及相关名词

0、通信协议

0.1 PDCP（Packet Data Convergence Protocol）

位于LTE系统中RRC层和RLC层之间。它在分组数据传输方面起到关键作用，负责实现数据的安全、可靠和高效传输。

• 主要功能：

1. 数据传输（用户平面或控制平面）：负责将上层传输层（如TCP/IP）与下层物理层之间的数据交互。
2. PDCP-SNs的维护：维护序列号，确保数据的有序传递。
3. 头压缩和解压：使用ROHC协议对数据包头进行压缩和解压。
4. 加密和解密：保护数据的安全性。
5. 完整性保护和完整性验证：确保数据的完整性。
6. 基于定时器的SDU丢弃：根据定时器设置，丢弃不需要的数据单元。
7. 切割承载和路由：将数据传输到预期的承载。
8. 重排序和有序传递：确保数据按正确的顺序传递。
9. 无序传递：处理不按序递交的数据。
10. 副本丢弃：丢弃重复的数据包

一、相关名词

1.1 AMF（接入和移动性管理功能）

• 功能：AMF是5G核心网络的主要功能单元之一，类似于4G中的MME（Mobility Management Entity）。它负责终端用户的接入和移动性管理。
• 任务：
  • 执行注册、连接、可达性、移动性管理等操作。
  • 为用户接入时提供认证和鉴权功能。
  • 为UE和SMF（Session Management Function）提供会话管理消息传输通道。
  • 在无线核心网控制面上充当终端和无线接入点。

1.2 UE

• UE（User Equipment）是指移动通信网络中的用户设备。
• 这些设备包括手机、平板电脑、调制解调器、传感器

1.3 RAN寻呼

• 这类寻呼来自5G基站（gNodeB）
• 当处于非活动状态（Inactive）的UE有下行数据到达时，gNodeB会触发寻呼通知该UE
• 这有助于激活UE并启动数据传输

1.4 RRC_INACTIVE状态

• RRC（Radio Resource Control）：

  • 无线通信中的一种控制协议，用于管理UE与基站之间的无线资源。

• INACTIVE状态：

• 去激活模式

• • UE处于非活动状态，即不处于数据传输状态

  • 在这种状态下，UE仍保持与网络的连接，但不会频繁地进行信令交换。

1. PLMN选择;
2. 广播系统信息;
3. 小区重选移动性;
4. 寻呼由NG-RAN（RAN寻呼）发起;
5. 基于RAN的通知区域（RNA）由NG-RAN管理;
6. 由NG-RAN配置的RAN寻呼DRX;
7. 为UE建立5GC-NG-RAN连接（包括控制面 / 用户面）;
8. UE AS报文存储在NG-RAN和UE中;
9. NG-RAN知道UE所属的RNA

1.5 gNB

• gNB（gNodeB）：是5G网络中的基站，负责与UE通信、调度资源和管理连接。

1.6 RAN

• 定义：
  • 无线接入网（Radio Access Network）：是移动通信网络的一部分，负责将用户设备（例如手机、平板电脑）与核心网络连接起来。
  • 功能：RAN负责无线信号的传输、接收和调度，以便用户可以进行通话、发送短信、浏览互联网和使用其他移动服务。
• 组成：
  • 基站：RAN中的基本单元，也称为gNodeB（在5G中）或eNodeB（在4G LTE中）。基站负责与用户设备通信，提供无线覆盖。
  • 无线信道：基站通过无线信道与用户设备通信
    • 例如:
    • 下行链路（从基站到用户设备）
    • 上行链路（从用户设备到基站）
• 作用：
  • 接入：RAN将用户设备接入到核心网络，使其能够与其他用户通信。
  • 移动性管理：RAN处理用户设备的移动性，例如在不同基站之间切换。
  • 资源分配：RAN负责分配无线资源，以确保用户设备获得足够的带宽和信号质量

1.7 SMF（会话管理功能）

• 负责隧道维护、IP地址分配和管理、UP功能选择、策略实施、QoS控制、计费数据采集、漫游等。

1.8 AUSF（认证服务器功能）

• 实现3GPP和非3GPP接入的认证。

1.9 UPF（用户面功能）

• 功能：UPF负责处理用户数据的传输，即用户面数据。它是5G核心网络中的一个关键组件。
• 任务：
  • 处理分组路由和转发。
  • 实施策略，例如QoS控制。
  • 生成流量报告。
  • 管理用户面的数据流。
• 作用：
  • UPF与AMF、SMF等其他核心网功能单元协同工作，确保用户数据在网络中的高效传输。
  • 它与AMF之间通过N4接口通信，与SMF之间通过N9接口通信。

1.10 PCF（策略控制功能）

• 提供控制平面功能的策略规则。

1.11 UDM（统一数据管理功能）

• 处理认证、用户识别、访问授权、注册、移动、订阅、短信管理等。

1.12 NRF（NF Repository Function）

• NF Repository Function ，网络存储功能

• 用来进行NF登记、管理、状态检测，实现所有NF的自动化管理

• 每个NF启动时，必须要到NRF进行注册登记才能提供服务，登记信息包括NF类型、地址、服务列表等

• 提供注册和发现功能，使网络功能相互发现并通过API接口进行通信。

1.13 NSSF（网络切片选择功能）

• 根据UE的切片选择辅助信息确定UE允许接入的网络切片实例。

1.14 NEF（网络开放功能）

• Network Exposure Function ，网络开放功能，
• 位于5G核心网和外部第三方应用功能体之间（可能也有部分内部AF）
• 负责管理对外开放网络数据的，所有的外部应用，想要访问5G核心网内部数据，都必须要通过NEF
• NEF提供相应的安全保障来保证外部应用到3gpp网络的安全
• 提供外部应用Qos定制能力开放、移动性状态事件订阅、AF请求分发等功能

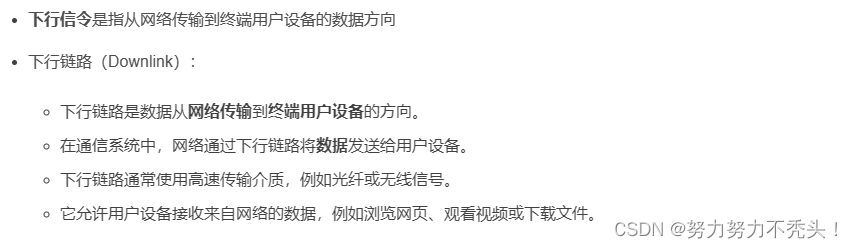

1.15 下行信令/下行链路（Downlink）DL

1.16 Paging

• Paging：是一种寻呼机制，用于唤醒处于空闲状态的UE，以便接收下行数据。

1.17 RNA Area

• Radio Network Architecture区域

• 无线接入网络的特定区域

1.18 小区

• 为用户提供无线通信服务的特定区域
• 通常由一个基站负责覆盖

1.19 DN

• 数据网络Data Network (DN)
• 比如运营商业务，互联网或者第三方业务等

1.20 AF

• Application Function ，应用功能，指应用层的各种服务
• 可以是运营商内部的应用如Volte AF(类似4G的Volte As）、也可以是第三方的AF（如视频服务器、游戏服务器）
• 如果是运营商内部的AF，与其他NF在一个可信域内，可以直接与其他NF如PCF交互访问，而第三方的AF则不在可信域内，必须通过NEF访问其他NF

1.21 PA

• 是UE级别的参数，可以随时改变

1.21 PO

• 表示寻呼时机，即1套PDCCH监听机会，多个slot组成
• slot: 5G (NR)网络标准的调度单位
• 1个PO包含S个SSB波束（S由SIB1消息中的ssb-PositionsInBurst确定）
• 一个PO支持最大的寻呼UE数量为32

1.22 SSB

[5G NR SSB概述通俗易懂]-腾讯云开发者社区-腾讯云 (tencent.com)

• SSB是5G中使用的最重要的导频信道之一
• 其作用关系到UE接入小区的很多方面，如小区搜索、波束测量、波束选择、波束恢复等
• SSB包括同步信号和广播信号，具体同步信号包括PSS（Primary Synchronization Signal，主同步信号）和SSS（Secondary Synchronization Signal，辅同步信号）；广播信号包括PBCH Data和PBCH DMRS信号。
• 具体SSB的时频域结构如下图所示，SSB在时域占据4个OFDM符号，在频域占据20个RB

1.23 I-RNTI 标识

5G RNTI介绍 - 知乎 (zhihu.com)

• RNTI代表无线网络临时标识符
• RNTIs用于区分/识别小区中连接的UE、特定无线信道、寻呼情况下的一组UE、由eNB发出功率控制的一组UE、由5G gNB为所有UE发送的系统信息
• RNTI是一个16位标识符，其值取决于RNTI的类型

寻呼RNTI（P-RNTI）

• 被UE用于接收寻呼
• 是一个常见的RNTI，意味着它没有显式地分配给任何UE
• P-RNTI的长度为16位，其值固定为65534（0xFFFE）
• 寻呼消息由映射到PCH传输信道的PCCH逻辑信道携带
• PCH传输信道被映射到PDSCH物理信道
• gNB对PDCCH的CRC和P-RNTI进行置乱，以传输携带寻呼信息的PDSCH，DCI格式携带寻呼的调度信息

I-RNTI

• 与其他RNTI不同，I-RNTI不用于扰乱PDCCH有效载荷中的CRC位。相反，1-RNTI用于在RRC信令消息中寻址UE。
• I-RNTI的目的是在RRC_INACTIVE状态下唤醒UE并处理下行数据

1.24 PCH

PCH寻呼信道是用于传送与寻呼过程相关数据的下行传输信道，用于网络与终端进行初始化时

1.25 PCCH

• 即寻呼控制信道（Paging Control Channel） 用于传输寻呼消息的下行信道
• 在TD-SCDMA中，根据MAC提供数据传送业务的不同，定义了一系列逻辑信道类型。
• 逻辑信道可分为两大类：传输控制平面信息的控制信道和传输用户平面信息的业务信道。而PCCH属于CCH（控制信道）的一种

1.26 TA

定时提前量（TA：Timing Advance ）是基站（BS）发送给UE以调整其上行传输的命令，即UE根据用于PUSCH、PUCCH和SRS传输的命令提前发送上行符号。 定时提前命令（TAC：Timing Advance Command）通知UE它需要提前上行传输的时间量

1.27 NWDAY_ANLF_MTLF

1.28 DMRS

• 解调参考信号（DMRS,Demodulatin Reference Signal）

• 作用：DMRS用于上下行数据解调

• DMRS设计考虑因素：各项系统参数的灵活配置；在各层降低处理时延；大规模天线系统应用、更高的系统负载和频带利用效率。

1.29 PT-RS

• 相位跟踪参考信号，是NR新引入的参考信号，
• 可以看作是DM-RS的扩展，二者具有紧密的关系。
• 如，使用相同的预编码、端口关联性，正交序列的生产相同，具有准共址关系等
• PT-RS的主要作用： 跟踪相位噪声的变化

1.30 PDSCH

• 物理下行共享信道（Physical Downlink Shared Channel）
• 用于承载来自传输信道DSCH的数据
• 在下行方向，传输信道DSCH不能独立存在，只能与 FACH 或DCH相伴而存在
• 因此，作为传输信道载体的PDSCH也不能独立存在

1.31 NG

• NG 接口就是无线接入网和 5G 核心网之间的接口
• 其中：
  • NG-C：NG-RAN 和 5GC 之间的控制面接口
  • NG-U：NG-RAN 和 5GC 之间的用户面接口

1.32 Tracking Area

• 跟踪区（Tracking Area）是LTE/SAE系统为UE的位置管理新设立的概念
• 其被定义为UE 不需要 更新位置服务的自由移动区域
• TA功能为实现对终端 位置 的管理，可分为 寻呼管理 和 位置更新 管理

1.33 CM_IDLE

• CM-Idle表示UE未与核心网CN (AMF)之间建立信令连接的状态
• 如RRC_Idle 时，UE通过小区重选在不同小区间移动
• CM-Connected时，UE与核心网AMF之间建立了信令连接，如RRC-Connected和RRC-Inactive状态

1.34 RRC_IDLE

• （空闲模式）

1. PLMN选择;
2. 广播系统信息;
3. 小区重选移动性;
4. 移动终止数据的寻呼由5GC发起;
5. 移动终接数据区域的寻呼由5GC管理;
6. 由NAS配置的用于CN寻呼的DRX。

1.35 RRC_ACTIVE (CONNECTED)

• （连接模式）

1. 为UE建立5GC-NG-RAN连接（包括控制面 / 用户面）;
2. UE AS报文存储在NG-RAN和UE中;
3. NG-RAN知道UE所属的小区;
4. 向或从UE传输单播数据;
5. 网络控制移动性，包括测量。

1.36 5G-S-TMSI

• S-TMSI是SAE Temporary Mobile Station Identifier的简称，而SAE的意义是System Architecture Evolution
• 4、5G中为了安全考虑，在空口是不传输IMSI（International Mobile Subscriber Identity），而改用TMSI
