1.RTSP之TCP与UDP方式区别

TCP与UDP方式的区别在客户端项服务端SETUP请求中的Transport项体现。

TCP请求方式（RTSP over TCP）

此方式比较灵活，它不用另外建立音视频传输的Socket，而直接使用RTSP的Socket，这样做可以节省不少资源开支。由于采用TCP传输，数据的可靠性得到保障。
Transport项指定了TCP传输方式RTP/AVP/TCP。
在这里插入图片描述

UDP请求方式（RTSP over UDP）

此方式需要多建立两个Socket，用于RTCP、RTP数据传送。客户端在SETUP请求时的数据交互中Transport项指定了client_port=56934-56935，它是用来通知服务端与客户端建立Socket通信的。
在这里插入图片描述

总结

TCP传输方式使用的是原有的套接字，不用另开套接字，起到节省资源的作用，还能利用TCP的可靠性。另一方面它更具有穿墙的特性，在很多网络的路由中有设置不给于外网访问内网，此时用UDP方式，需要服务端主动连接客户端提供的UDP接口，这请求有可能被防火墙拦截，在抓包分析中表现出来是port unreachable（端口不可达）的错误提示，可见这种方式是比较受限制的。
综上，在可靠连接和资源方面考虑，在嵌入式安防产品中采用TCP方式较多。

2.关于RTSP播放VLC提示音频时间戳的问题

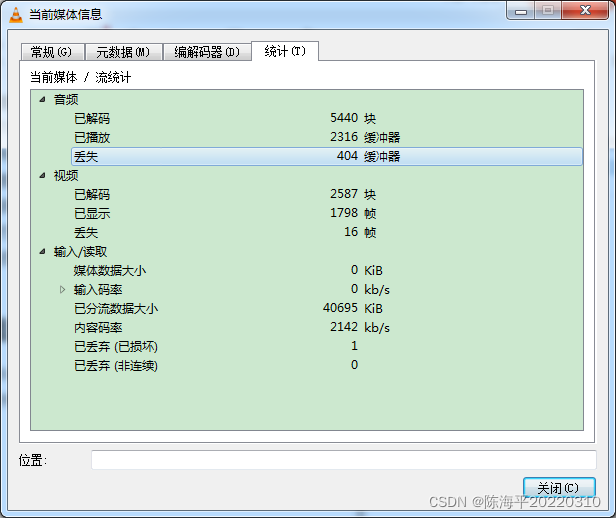

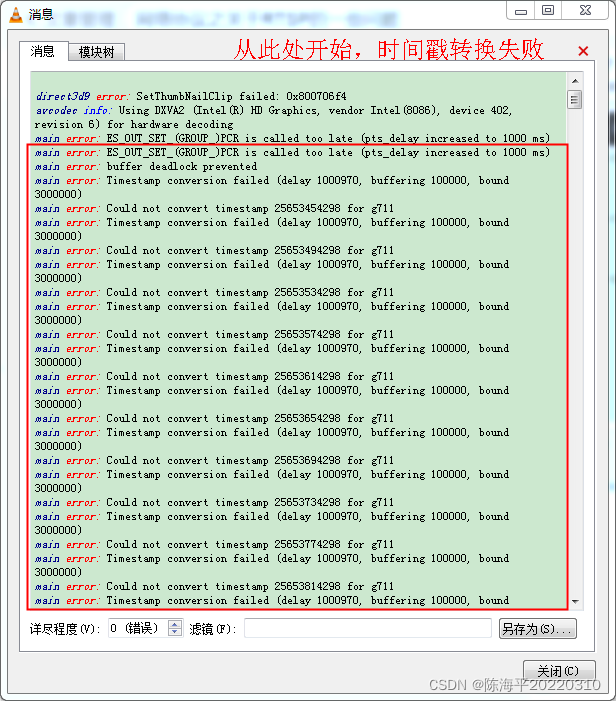

问题描述：使用海康的IPC连接NVR，用VLC播放NVR码流。过一段时间（几分钟）出现音频全部丢失的问题
在这里插入图片描述

视频解码，帧率发生变化。
视频时间戳 = 90000/帧率。
音频时间戳 = 320（8000 / 320 = 25）

IPC设置的帧率是12。视频计算时间戳的方式是90000/帧率。音频是直接拿帧长度赋值（320）.解码出来视频的帧率是13，或者是12

如果把IPC的帧率改为25（最大值），VLC播放就正常。
IPC帧率为20，解码出为20和21，VLC播放正常。
IPC帧率为15，解码出为15和16，VLC播放一段时间音频失败

如果仅播放音频，音频就正常播放

2022.3.24：

添加上RTCP功能（发送SR包）解决了音频丢失的问题。但是画面卡顿（音视频全部会丢包）VLC显示帧率为29.97，但是NVR和IPC显示都是15帧。解析NVR的录像，也是15帧
开启VLC连接NVR的视频，发现NVR的本地画面非常卡。但是IE端画面无影响。

时间戳的单位：采样率的倒数。
对于ffmpeg，时间戳间隔为：presentation_time  = frame_size/sample_rate;

frame_size：每帧数据对应的字节数

sample_rate：采样率，是指将模拟声音波形进行数字化时，每秒钟抽取声波幅度样本的次数

presentation_time：时间间隔，也就是该帧数据播放的时间长度，单位s，如果用毫秒为单位，乘上1000即可

                               presentation_time  = frame_size*1000/sample_rate;

例如：AAC每帧数据对应的字节数为1024，如果sample_rate==32K，对应的时间间隔为1024*1000/32000 = 32ms

mp3每帧数据对应的字节数为1152 ，如果smple_rate==8k，对应的时间间隔为1152*1000/8000 =    144ms

时间戳的计算：
采样率：1秒采样的个数（采样点）（视频：90000，音频：8000）
帧率：1秒刷新的图片数量（采样率/帧大小）
时间戳：采样率的倒数。（一帧有多少个采样点）

设：一帧采样点数为X。
25 * X = 90000
X = 3600

视频帧率为25帧，播放音视频正常。时间戳：90000 / 25 = 3600
视频帧率变为20帧。时间戳：90000 / 20 = 4500
如果视频编码帧率为20，解码为25，视频很快播完，需要等视频。此时音频过来，就要丢掉。
办法：（音视频同步）补时间戳，不让视频很快播完或播放太快

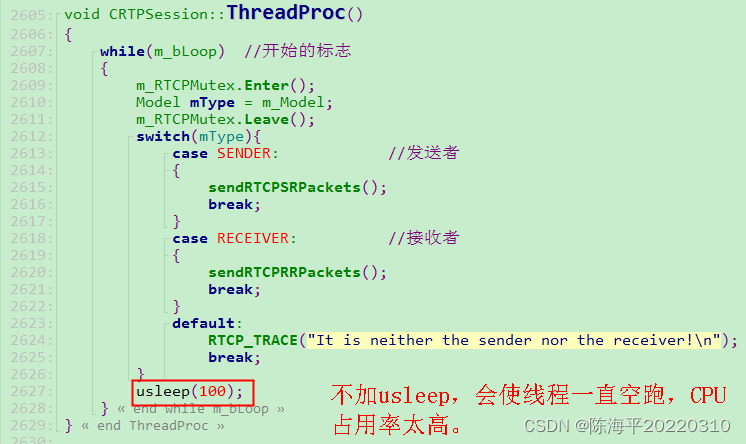

因为RTCP线程用while循环实现5秒发一次SR包。但是没加usleep睡眠，导致CPU占用率很高（空跑），使NVR接收IPC的数据也很卡。（解决问题2）
在这里插入图片描述
2022.3.25
RTP配合RTCP实现音视频同步。
视频正常，音频会偶尔有卡顿。（可能是视频时间戳的问题）
采用计算视频帧率的办法，效果会好很多。

int timeout = 0;
static uint lasttime;	//记录上一次视频帧到来的时间
uint time = 0;

//无论是P帧还是I帧，都是视频帧，都要计算
struct timeval tv;
gettimeofday(&tv, NULL);
timeout = tv.tv_sec * 1000 + tv.tv_usec/1000;	//获取这次视频帧到来的时间
time = timeout - lasttime;	//一个视频帧需要的时间
//printf("time = [%d]\n", time);
if(time > 0 && time <= 1000)
{
	m_nRate = 1000 / time;	//帧率(毫秒)
	//printf("m_nRate = [%d]\n", m_nRate);
}
lasttime = timeout;

视频时间戳 += 90000 / m_nRate;	//采样率/帧率
