如何使用mermaid快速建模

可以画E-R图、流程图的工具很多，但是画的图并无直接的数据生成方法，图只是图，不能用于一些关联的数据分析。

mermaid提供了一种方式，通过数据来构建图，缺点是图长成什么样，不好拖拉拽调整。

侧重于数据分析的需求，当前可采用mermaid方式，后续再看技术发展。

简单介绍一下，mermaid的如何画一下E-R图

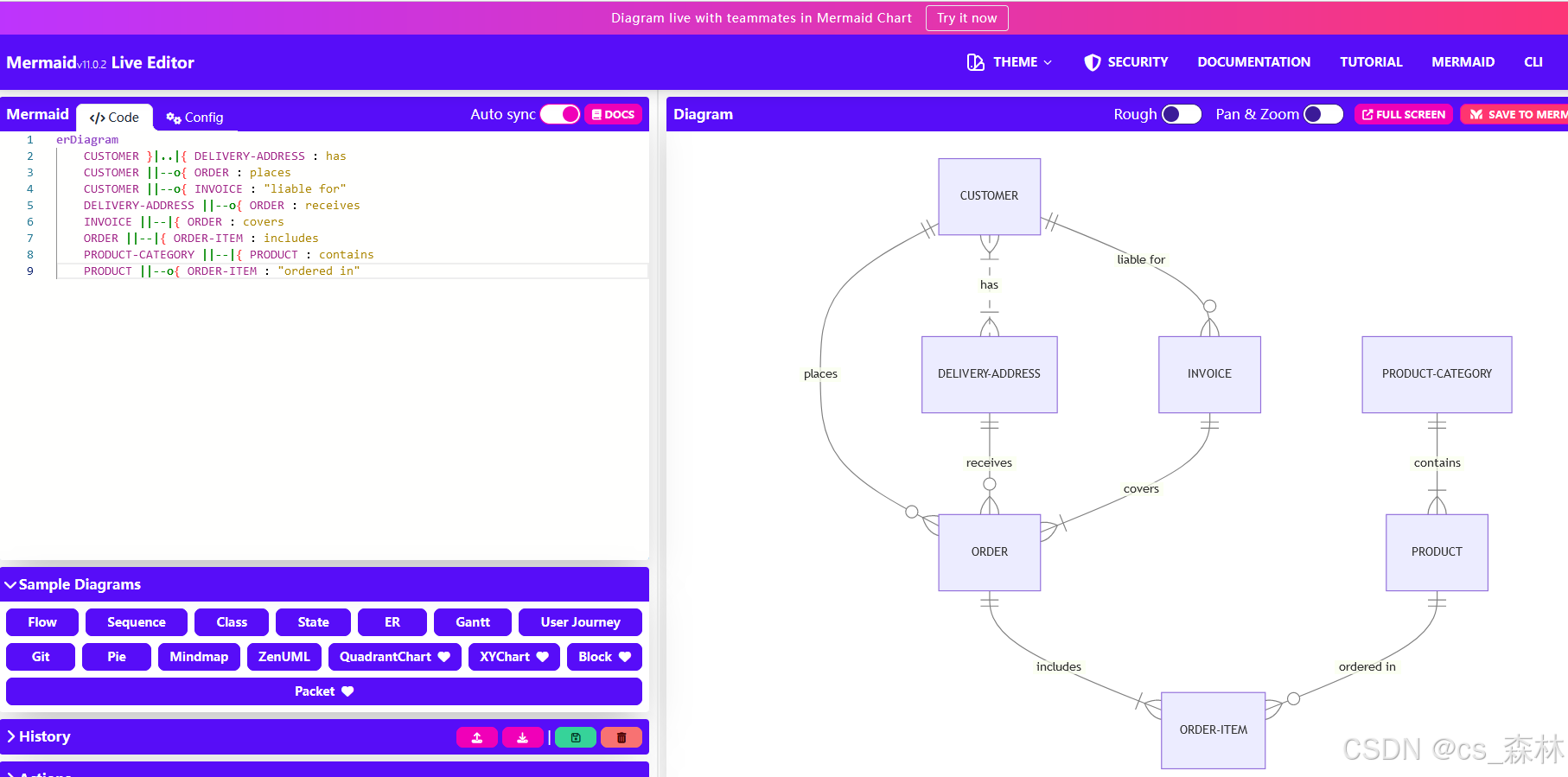

登录相应的在线画图网站

Online FlowChart & Diagrams Editor - Mermaid Live Editor

找到相应的E-R图例子，再根据自己的需求进行调整，

相应语法可参考Entity Relationship Diagrams | Mermaid

这只简单介绍

    <first-entity> [<relationship> <second-entity> : <relationship-label>]

• first-entity 是实体的名称。名称必须以字母字符或下划线开头（从 v10.5.0+ 开始），并且还可以包含数字和连字符。
• relationship 描述两个实体相互关联的方式。
• second-entity 是另一个实体的名称。
• relationship-label 从第一个实体的角度描述关系。

其中实体关联的方式有：

Value (left)	Value (right)	Meaning
|o	o|	Zero or one
||	||	Exactly one
}o	o{	Zero or more (no upper limit)
}|	|{	One or more (no upper limit)
