LVGL_基础控件dropdown

1、创建一个控件dropdown

/* 创建一个 lv_dropdown 部件(对象) */
lv_obj_t * dd = lv_dropdown_create(lv_scr_act());    // 创建一个 lv_dropdown 部件(对象),他的父对象是活动屏幕对象

// 将部件(对象)添加到组，如果设置了默认组，这里可以省略，因为 lv_dropdown 是 LV_OBJ_CLASS_GROUP_DEF_TRUE
lv_dropdown_set_options(dd, "1\n2\n3\n4\n5\n6\n7\n8\n9\n10");  // 写法1：添加选项，索引从0开始

2、追加选项

lv_dropdown_add_option(dd, "11", 10); // 追加一个选项，将“11”追加到第10个选项的位置

3、设置默认选中项

lv_dropdown_set_selected(dd, 0);              // 设置默认选中的选项，索引从0开始

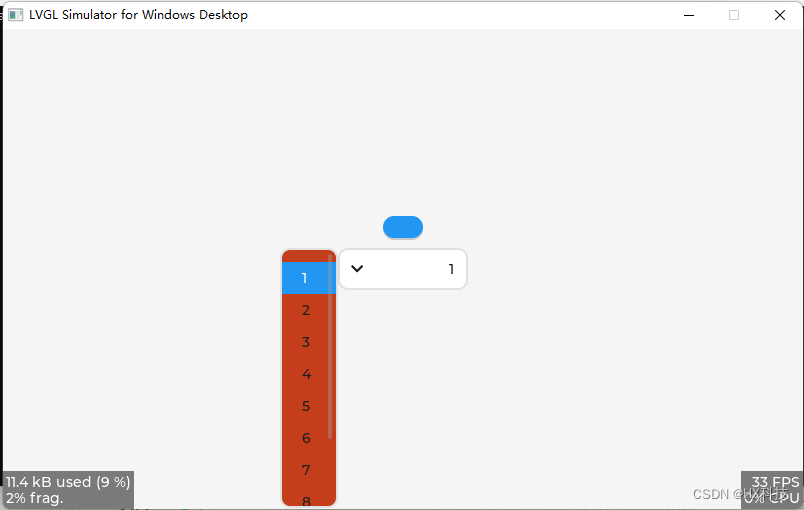

4、设置列表创建的方向

在这里插入图片描述

//lv_dropdown_set_dir(dd, LV_DIR_LEFT);     // 左侧
//lv_dropdown_set_dir(dd, LV_DIR_RIGHT);    // 右侧
//lv_dropdown_set_dir(dd, LV_DIR_TOP);      // 顶部
//lv_dropdown_set_dir(dd, LV_DIR_BOTTOM);   // 底部

5、设置按钮显示的字符

在这里插入图片描述

lv_dropdown_set_symbol(dd, LV_SYMBOL_CALL);   // 设置按钮显示的字符

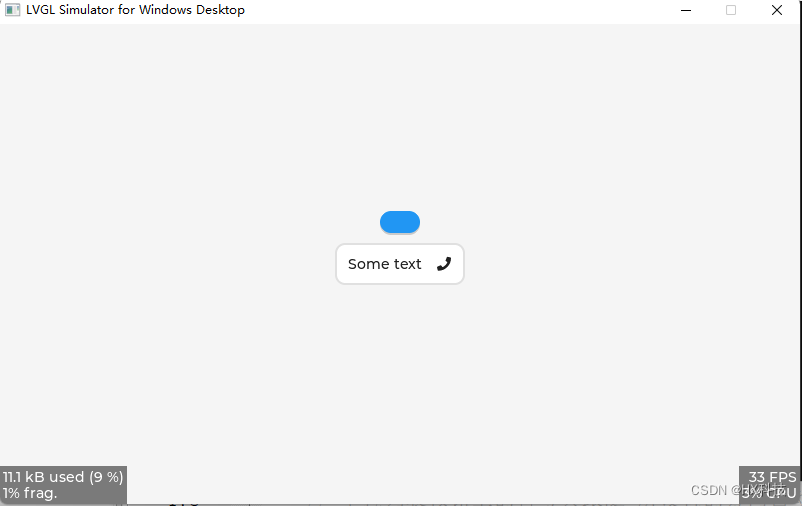

6、设置控件一直显示的文字信息

在这里插入图片描述

lv_dropdown_set_text(dd, "Some text");        // 设置当选中选项之后展示的内容，如果没有这句，那么选中的是什么就展示什么

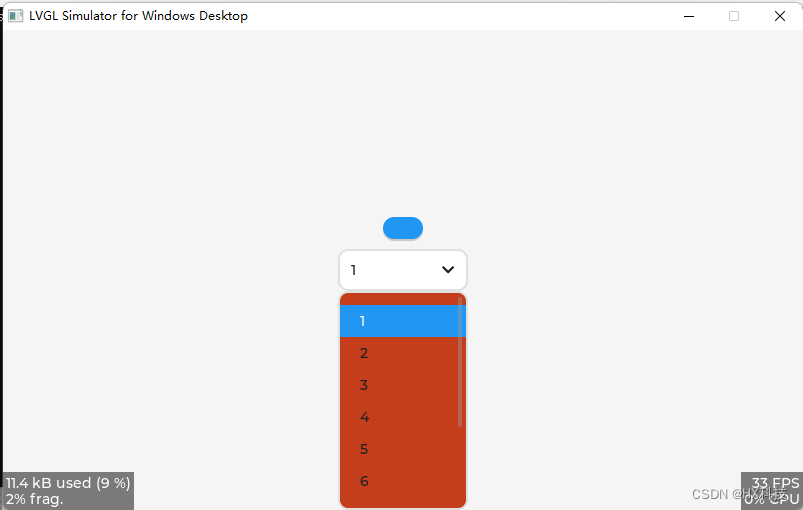

7、修改样式

在这里插入图片描述

// 获取下拉列表中的列表来修改样式或其他修改
lv_obj_t * dd_list = lv_dropdown_get_list(dd);

// 使用内置字体
lv_obj_set_style_text_font(dd, &lv_font_montserrat_30, 0);          // 设置新的字体(下拉列表的按钮)
lv_obj_set_style_text_font(dd_list, &lv_font_montserrat_30, 0);     // 设置新的字体(下拉列表中的列表)

// 设置字体对齐位置
lv_obj_set_style_text_align(dd, LV_TEXT_ALIGN_RIGHT, 0);           // 这样设置下拉列表的按钮的文字对齐位置不会生效，可以在 LV_EVENT_DRAW_MAIN 事件中修改，但是不建议修改，详情请阅读 lv_dropdown.c 的源码
lv_obj_set_style_text_align(dd_list, LV_TEXT_ALIGN_CENTER, 0);       // 设置下拉列表中的列表的文字对齐

8、使用中文来显示

// 显示中文
// 修改列表所使用的字体，如果要展示中文则要在这里设置
LV_FONT_DECLARE(lv_font_source_han_sans_bold_14);   // 声明字体，可以放到函数外部
lv_obj_set_style_text_font(dd, &lv_font_source_han_sans_bold_14, 0);        // 设置新的字体(下拉列表的按钮)
lv_obj_set_style_text_font(dd_list, &lv_font_source_han_sans_bold_14, 0);   // 设置新的字体(下拉列表中的列表)
lv_dropdown_set_options(dd, "一\n二\n三\n四\n五\n六\n七\n八\n九\n十");      // 设置中文选项
//lv_dropdown_set_symbol(dd, LV_SYMBOL_CALL);   // 注意：如果使用自定义的字库，并且你的字库中没有这些符号，那么下拉列表的符号就不会显示了

9、增加事件

// 通过其他部件打开或关闭下拉列表
lv_obj_t * btn = lv_btn_create(lv_scr_act());
lv_obj_add_flag(btn, LV_OBJ_FLAG_CHECKABLE);
lv_obj_align_to(btn, dd, LV_ALIGN_OUT_TOP_MID, 0, -10);
lv_obj_add_event_cb(btn, btn_event_handler, LV_EVENT_VALUE_CHANGED , dd);
// 通过其他部件打开或关闭下拉列表
static void btn_event_handler(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t *btn = lv_event_get_target(e);
    lv_obj_t *dd  = lv_event_get_user_data(e);

    if(code == LV_EVENT_VALUE_CHANGED) {
        // 由于 btn 在初始化时已经设置了 LV_OBJ_FLAG_CHECKABLE
        // 那么这里就可以检查 btn 当前的状态，达到打开或关闭下拉列表的目的
        // 这里的用法请参考 3_5_1 和 3_4_1
        if(lv_obj_has_state(btn, LV_STATE_CHECKED))
            lv_dropdown_open(dd);
        else
            lv_dropdown_close(dd);
    }

}

static void dd_event_handler(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t *obj = lv_event_get_target(e);

    if (code == LV_EVENT_VALUE_CHANGED)
    {
        LV_LOG_USER("%d", lv_dropdown_get_selected(obj));       // 获取选项的索引值，从0开始
        char tmp_buf[32];
        lv_dropdown_get_selected_str(obj, tmp_buf, sizeof(tmp_buf)); // 获取选项的内容
        LV_LOG_USER("%s", tmp_buf);
    }
    else if(code == LV_EVENT_CLICKED)
    {
        // 改变下拉列表中列表的样式
        // 这些修改可以在初始化的时候就设置好，你也可以像下面这样动态地修改样式
        lv_obj_t * dd_list = lv_dropdown_get_list(obj);
        if(dd_list != NULL)
        {
            // 需要在 lv_conf.h 中打开宏 LV_FONT_MONTSERRAT_28，要使用其他内置字体同理
            // 注意：如果你初始化时使用了中文字库，并且设置了中文选项，这里设置之后内容将不能展示出来
            //lv_obj_set_style_text_font(dd_list, &lv_font_montserrat_28, 0);

            // 修改列表的背景颜色
            // 这里只修改颜色，你还可以修改其他样式属性
            lv_obj_set_style_bg_color(dd_list, lv_color_hex(0xc43e1c), 0);
            //lv_obj_set_style_bg_color(dd_list, lv_color_hex(0xc43e1c), LV_PART_MAIN); // 这样写和上面那个是一样的

            // 修改滚动条的样式
            // 这里只修改颜色，你还可以修改其他样式属性
            lv_obj_set_style_border_color(dd_list, lv_color_hex(0xcc3e1c), LV_PART_SCROLLBAR);

            // 修改当按下、选中或按下+选中选项时的样式
            // 这里只修改颜色，你还可以修改其他样式属性
            lv_obj_set_style_bg_color(dd_list, lv_color_hex(0xafbeac), LV_PART_SELECTED);

        }
    }
}
