该文描述了一个基于GPIO中断的控制系统，使用CALLBACK_EXTI回调函数处理EXTI_PIN1和EXTI_PIN2中断，改变led_number变量。在while循环中，根据led_number的值控制GPIOB上的PIN进行正向或反向点亮顺序，实现不同方向的LED灯效。同时，文章提到了使用Proteus进行仿真的情况。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

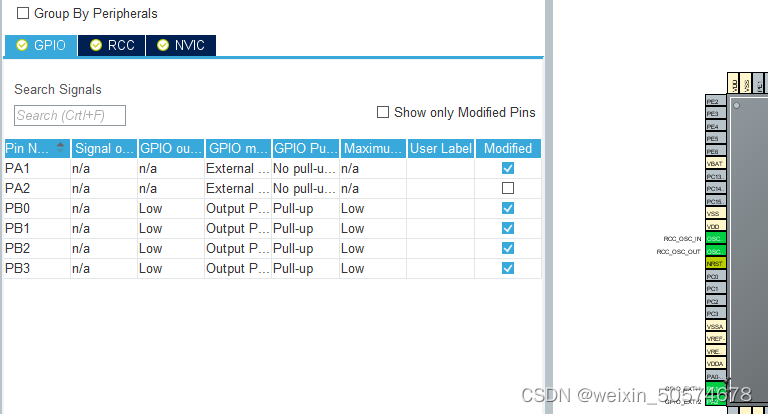

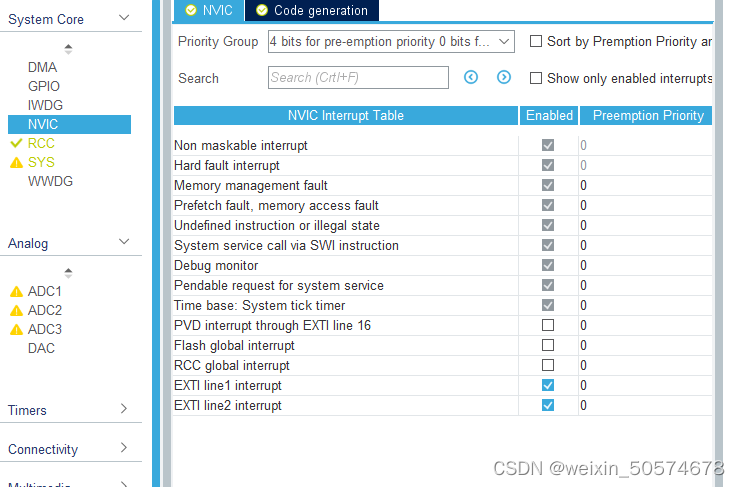

一、GPIO配置

二、CALLBACK__EXTI回调函数

int led_number=0;
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{

if(GPIO_Pin==GPIO_PIN_1)   //EXTI_PIN 1 口中断
{
led_number=1;
}


if(GPIO_Pin==GPIO_PIN_2)  //EXTI_PIN 2 口中断
{
led_number=2;
}

}

二、点灯while循环（略）

while (1)
  {


    /* USER CODE END WHILE */
 HAL_Delay(10);
		switch(led_number){

      case 0:    //Õý·½Ïò
		  // HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
			 //HAL_Delay(100);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
			// HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET);
			// HAL_Delay(100);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET);
			// HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_SET);
		  // HAL_Delay(100);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_SET);
			//HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,GPIO_PIN_SET);
			 //HAL_Delay(100);
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,GPIO_PIN_SET);


			break;

			case 1:    //Õý·½Ïò
		   HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
			 HAL_Delay(100);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET);
			 HAL_Delay(100);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET);
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_SET);
		  HAL_Delay(100);
			 //HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_RESET);
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,GPIO_PIN_SET);
			HAL_Delay(100);
			// HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,GPIO_PIN_RESET);


			break;

			case 2:    //·´·½Ïò


			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,GPIO_PIN_SET);
			 HAL_Delay(100);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,GPIO_PIN_RESET);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_SET);
		     HAL_Delay(100);
			 HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,GPIO_PIN_RESET);
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET);
			HAL_Delay(100);
			 // HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET);
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
			HAL_Delay(100);
			  // HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);
			 break;

			default:
				led_number=0;
    /* USER CODE BEGIN 3 */
  }
  }

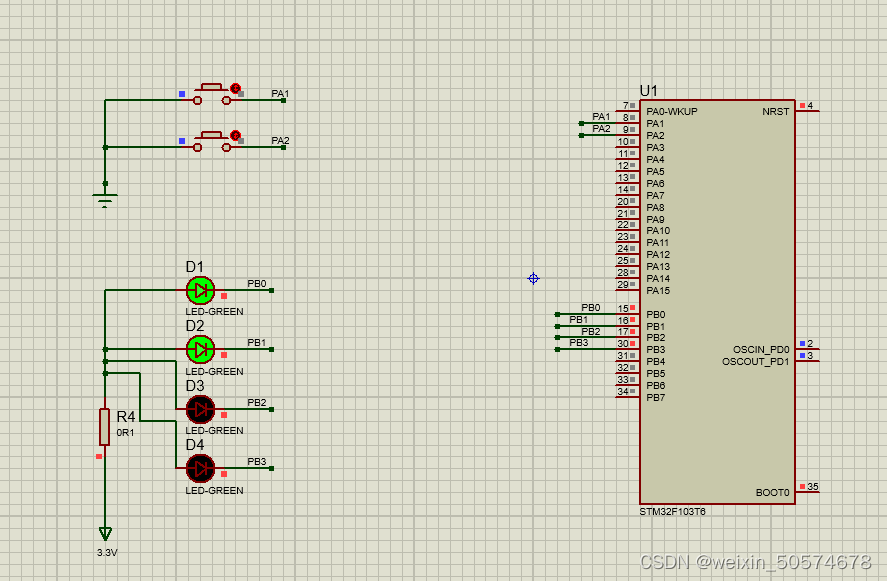

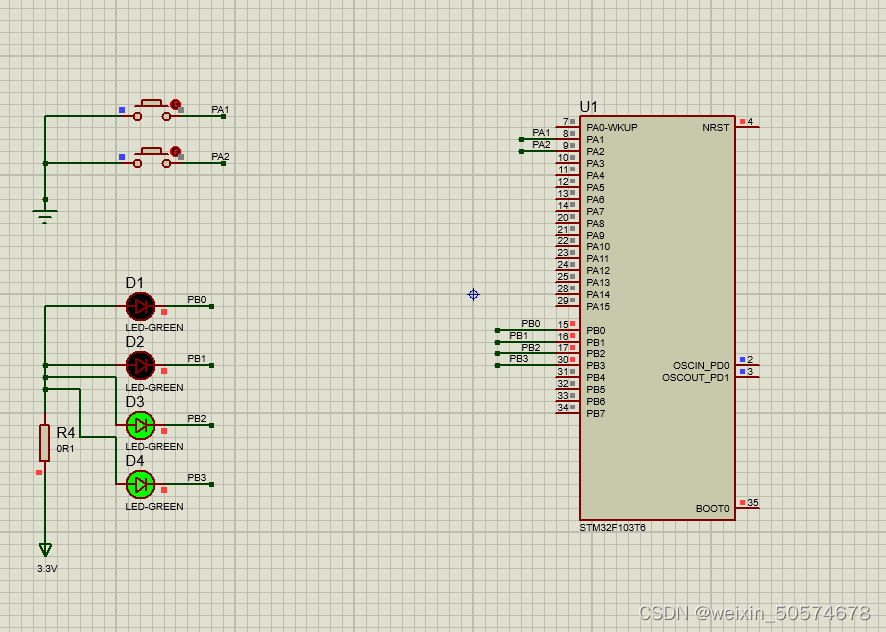

三、proteus 仿真及结果

1.key1 （PA1）
