AD20怎么定义PCB板大小

最新推荐文章于 2025-03-05 22:11:26 发布
最新推荐文章于 2025-03-05 22:11:26 发布
阅读量1.1w 收藏 39
点赞数 14
分类专栏： AD 文章标签： PCB设计 单位切换 Mechanical 边框选中 DSD技巧
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_50623247/article/details/124746724
版权

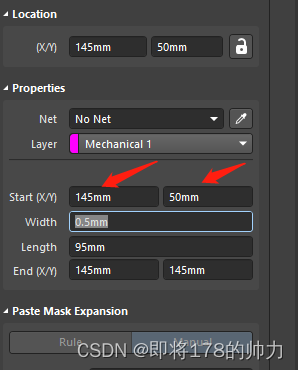

再PCB界面按Q键切换画线单位到MM。

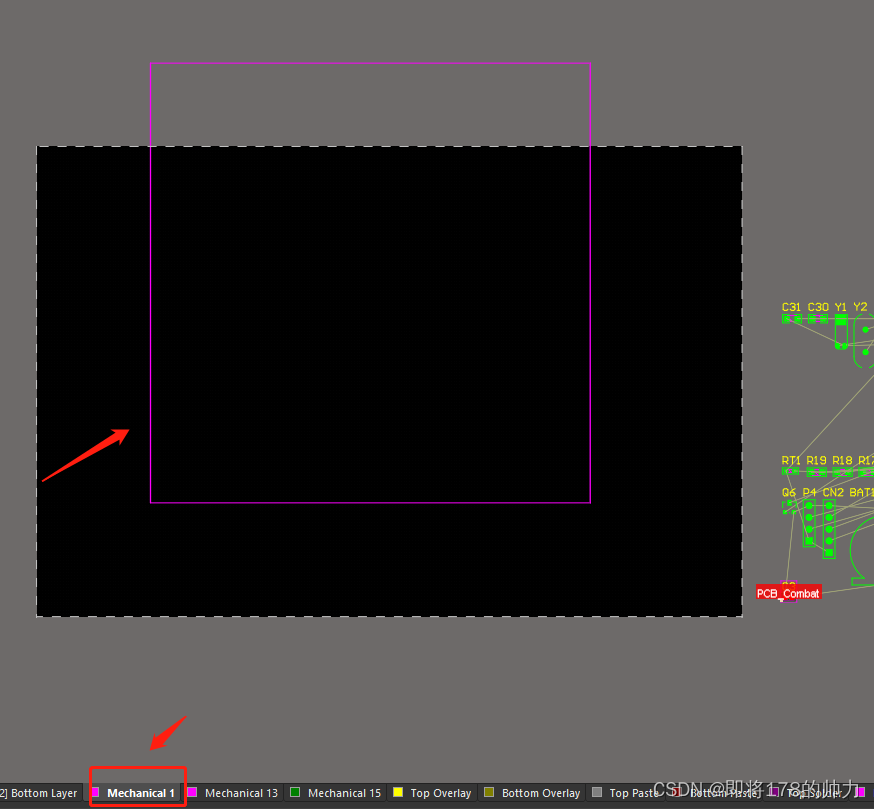

在Mechanical画出自己想要的板子形状。

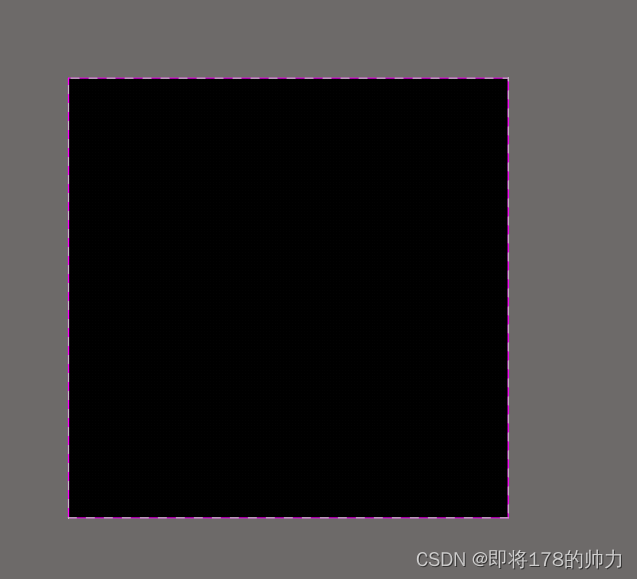

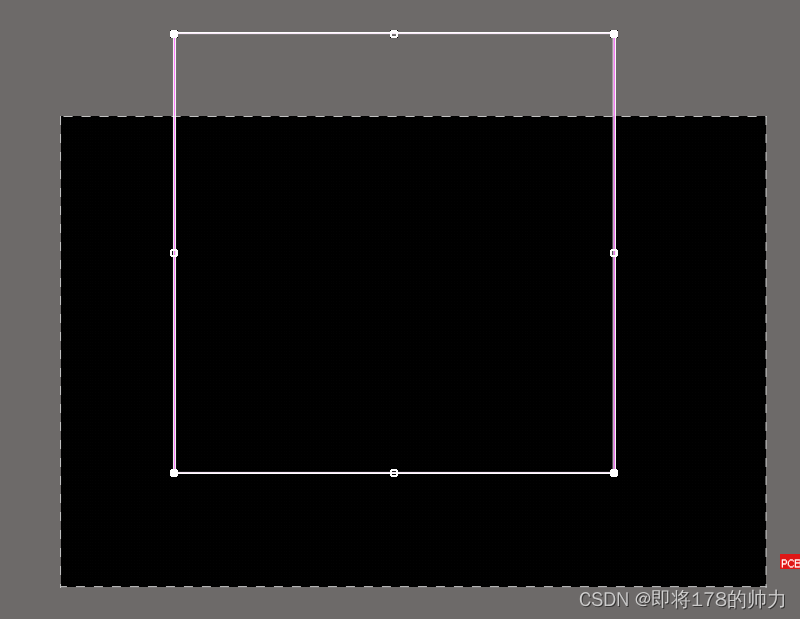

选中边框，按D→S→D，完成!
