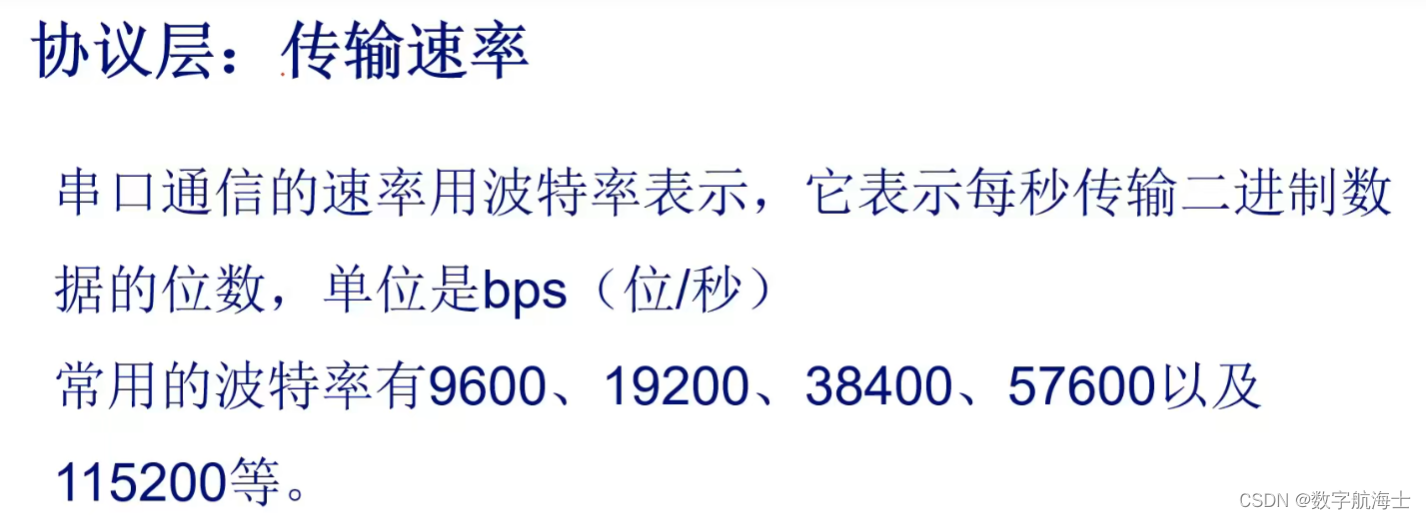

这里波特率的单位是绝对的，用秒相关的单位进行衡量。

但是在FPGA中，时间的最小单位是时钟周期，例如100Mhz的时钟，那么我们在这个系统衡量时间的最小单位就是10ns。(10^9)/(100*10^6)=10ns

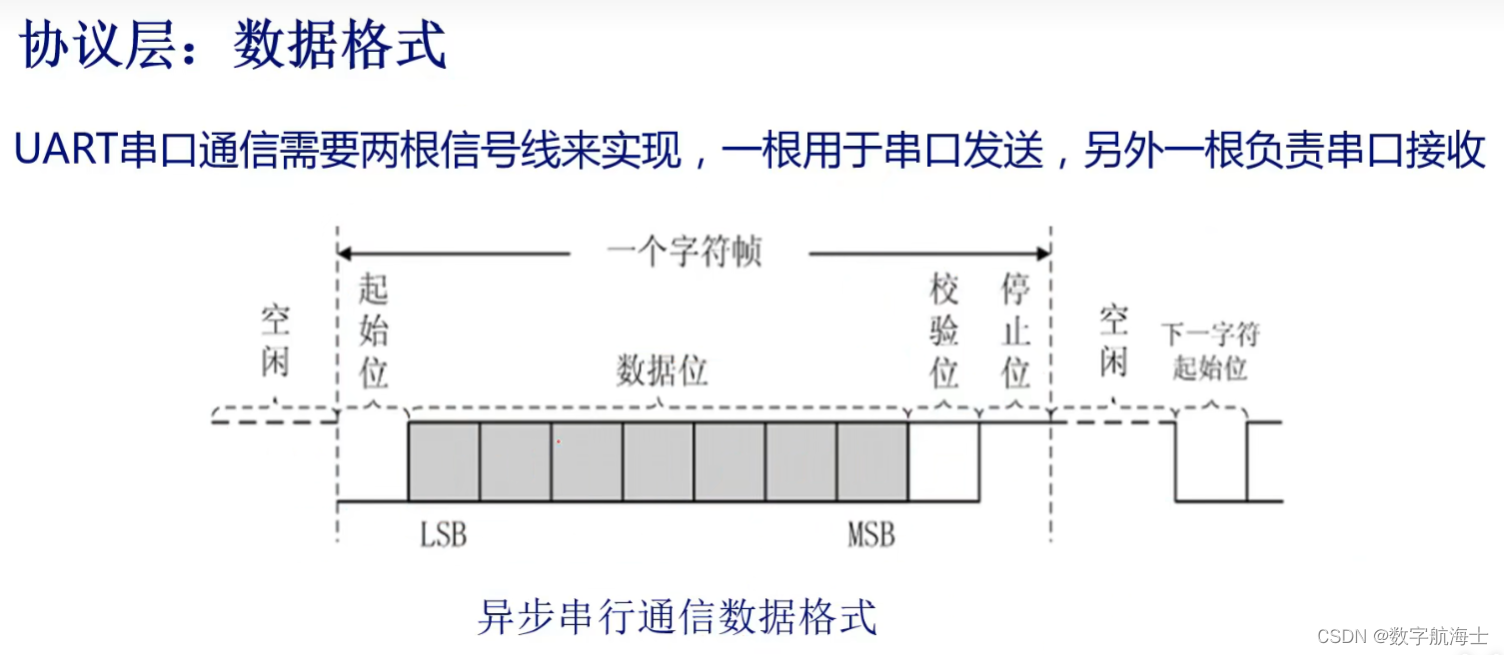

所以在异步串口传输中。典型的就是UART传输中，根据协议中波特率的大小，搞清楚在本系统的时钟作用下，传输1bit的数据需要多少个时钟周期的问题。

要搞清楚这个问题。（tip：一般时间以ns为换算单位）

基本思路是：

1. 根据波特率（115200）算出来传输1bit需要多少时间（ns）。

10^9/115200 （1/115200按秒）

2.FPGA系统（100Mhz）中一个时钟周期是多少时间（ns）。

(10^9)/(100*10^6) （1/100*10^6按秒）

常用的频率与周期的转换：

200Mhz-->5ns

100Mhz-->10ns

50Mhz-->20ns

3.计算1bit需要多少时钟周期。

波特周期/时钟周期

一般FPGA编写相关的程序时，主要是需要做一个分频计数器。以上问题转换为如何计算这个计数器是多少进制的问题。

parameter RX_MAX = 100_000_000/(115200 * 16);   // 100MHz as clk_in; 115200 as clk_rate
parameter TX_MAX = 100_000_000/(115200);

以下附上一个完整的根据波特率产生采样和发送使能的完整代码

module baud_gen(clk_in,tx_en,rx_en);
// Genrating The Baud For Uart
// Creaating Certain Baud Rate With The Incoming Clk
// The RX CLK is Oversampled 16

input wire clk_in;
output wire tx_en;
output wire rx_en;

parameter RX_MAX = 100_000_000/(115200 * 16);   // 100MHz as clk_in; 115200 as clk_rate
parameter TX_MAX = 100_000_000/(115200);

reg[15:0] rx_cnt = 0;
reg[15:0] tx_cnt = 0;

assign rx_en = (rx_cnt == 0);
assign tx_en = (tx_cnt == 0);

always @(posedge clk_in) begin
    if (rx_cnt == RX_MAX) begin
      rx_cnt <= 0;
    end
    else begin
      rx_cnt <= rx_cnt+1;
    end
end

always @(posedge clk_in) begin
    if (tx_cnt == TX_MAX) begin
      tx_cnt <= 0;
    end
    else begin
      tx_cnt <= tx_cnt + 1;
    end
end


endmodule
