Codesys编写红路灯程序（ST语言）

使用Codesys平台编写一个红绿灯程序（后附代码）

编写逻辑

状态定义：定义了一个结构体 TrafficLightState 来表示红绿灯的状态。
变量声明：声明了一个 TrafficLight 变量来存储当前的红绿灯状态，一个 Timer 变量来控制状态切换的时间，以及一个 CurrentState 变量来表示当前的状态。
主程序逻辑：使用 CASE 语句来根据 CurrentState 的值来切换红绿灯的状态。每个状态都有一个对应的计时器来控制状态的持续时间。

运行效果
初始状态为红灯，持续5秒。
然后切换到绿灯，持续5秒。
最后切换到黄灯，持续2秒。
循环往复。

代码

创建一个结构体

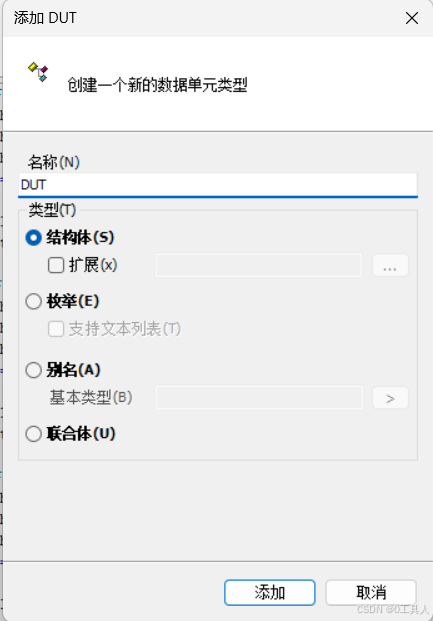

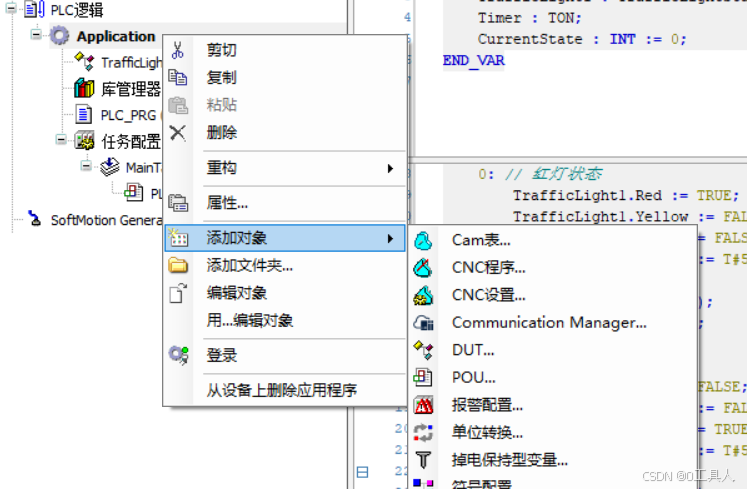

Application——右击选择添加对象——DUT——命名为TrafficLightState

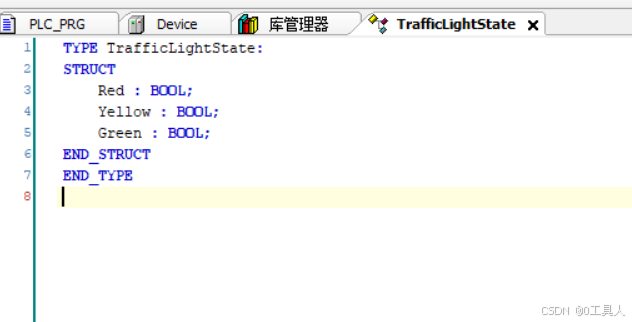

TYPE TrafficLightState:
STRUCT
	Red : BOOL;
    Yellow : BOOL;
    Green : BOOL;
END_STRUCT
END_TYPE

PROGRAM PLC_PRG
VAR
    TrafficLight1 : TrafficLightState;
    Timer : TON;
    CurrentState : INT := 0;
END_VAR

// 初始化
TrafficLight1.Red := TRUE;
TrafficLight1.Yellow := FALSE;
TrafficLight1.Green := FALSE;

//主循环
CASE CurrentState OF
    0: // 红灯状态
        TrafficLight1.Red := TRUE;
        TrafficLight1.Yellow := FALSE;
        TrafficLight1.Green := FALSE;
        Timer(IN := TRUE, PT := T#5s);
        IF Timer.Q THEN
            Timer(IN := FALSE);
            CurrentState := 1;
        END_IF
    1: // 绿灯状态
        TrafficLight1.Red := FALSE;
        TrafficLight1.Yellow := FALSE;
        TrafficLight1.Green := TRUE;
        Timer(IN := TRUE, PT := T#5s);
        IF Timer.Q THEN
            Timer(IN := FALSE);
            CurrentState := 2;
        END_IF
    2: // 黄灯状态
        TrafficLight1.Red := FALSE;
        TrafficLight1.Yellow := TRUE;
        TrafficLight1.Green := FALSE;
        Timer(IN := TRUE, PT := T#2s);
        IF Timer.Q THEN
            Timer(IN := FALSE);
            CurrentState := 0;
        END_IF
END_CASE
