MP2315GJ-Z稳压芯片

目录

简介：

特点：

典型应用：

引脚功能：

运行：

内部调节器：

误差放大器：

AAM ：

启用/同步控制：

欠压锁定 （UVLO）：

内部软起动：

过流保护：

热关断：

PCB布局实例：

---

简介：

MP2315 是一款内置内部功率 MOSFET 的高频同步整流降压开关模式变换器。可在宽输入范围内实现 3A 的连续输出电流，并具有出色的负载和线路调节能力。MP2315 采用同步工作模式，可在输出电流负载范围内实现更高的效率。电流模式操作提供快速瞬态响应，并简化环路稳定。全面保护功能包括 OCP 和热关断。MP2315 最大限度地减少了现有标准外部元器件的使用，采用节省空间的 8 引脚 TSOT23 封装。

---

特点：

4.5V 至 24V 宽工作输入电压范围

3A 负载电流

90mΩ/40mΩ 低导通阻通内部功率 MOSFET

低静态电流

高效率同步模式操作

500kHz 固定开关频率

200kHz 至 2MHz 外部时钟频率同步

AAM 省电模式

内部软启动

OCP 保护

热关断

输出可从 0.8V 调节

采用 8 引脚 TSOT-23 封装

应用：笔记本电脑系统和 I/O 电源，数字机顶盒，平板电视和显示器

---

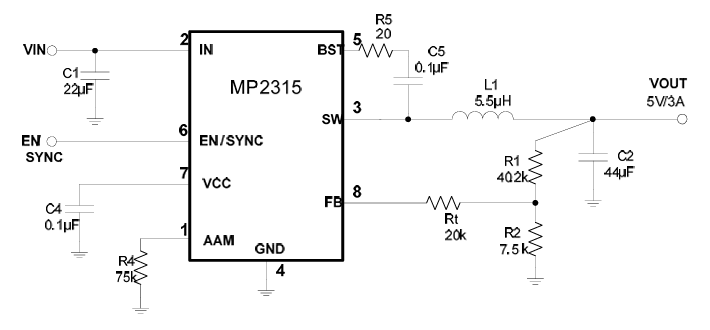

典型应用：

---

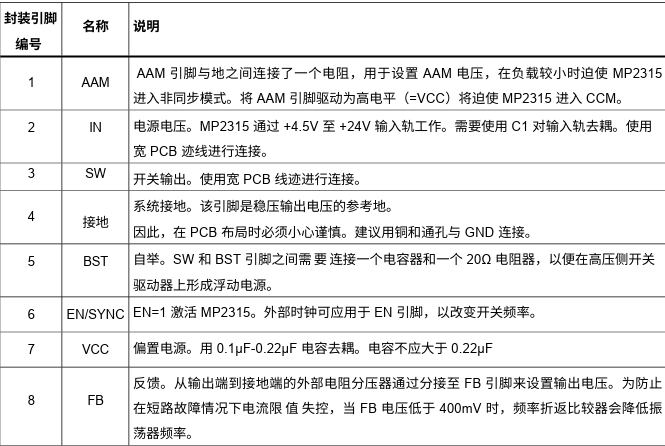

引脚功能：

---

运行：

MP2315 是一款内置内置功率 MOSFET 的高频同步整流降压开关模式变换器。它提供了一个非常紧凑的解决方案，可在宽输入范围内实现 3A 的连续输出电流，并具有出色的负载和线性调整率。MP2315 在固定频率、峰值电流控制模式下工作，以调节输出电压。PWM周期由内部时钟启动。集成的高侧功率MOSFET导通并保持导通状态，直到其电流达到COMP电压设定的值。当电源开关关闭时，它会保持关闭状态，直到下一个时钟周期开始。如果在一个PWM周期的95%中，功率MOSFET中的电流未达到COMP设定的电流值，则功率MOSFET将被迫关断。

内部调节器：

内部稳压器大多数内部电路由 5V 内部稳压器供电。该稳压器采用 VIN 输入，并在整个 VIN 范围内工作。当VIN大于5.0V时，稳压器的输出处于完全稳压状态。当VIN低于5.0V时，输出会降低，因此需要一个0.1uF陶瓷电容用于去耦。

误差放大器：

误差放大器将FB引脚电压与内部0.8V基准电压（REF）进行比较，并输出COMP电压，用于控制功率MOSFET电流。优化的内部补偿网络最大限度地减少了外部组件数量，并简化了控制环路设计。

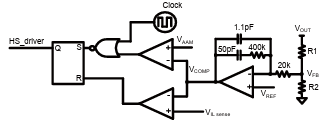

AAM ：

MP2315 具有 AAM（高级异步调制）省电模式，适用于轻负载。将 AAM 引脚的电阻器连接到 GND 以设置 AAM 电压。在重载条件下，VCOMP高于VAAM。当时钟变为高电平时，高侧功率MOSFET导通并保持导通状态，直到VILsense达到COMP电压设定的值。每次 VCOMP 高于 VAAM 时，内部时钟都会复位。在轻负载条件下，VCOMP值较低。当 VCOMP 小于 VAAM 且 VFB 小于 VREF 时，VCOMP 会逐渐增加，直到超过 VAAM。在此期间，内部时钟被阻塞，因此 MP2315 在 PFM（脉冲频率调制）模式下会跳过一些脉冲，从而实现轻负载省电。

启用/同步控制：

EN 是一个数字控制引脚，用于打开和关闭稳压器。将 EN 驱动为高电平以打开调节器，将其驱动为低电平以将其关闭。从EN到GND有一个内部1MEG电阻，因此EN可以浮动以关断芯片。此外，EN引脚电压被内部齐纳二极管箝位至6.5V左右。请在 VIN 和 EN 之间使用足够大的上拉电阻连接，以限制 EN 输入电流，该电流应小于 100uA。通常，大约 100k 电阻器应该足够大，适合所有应用。在设定输出电压后2ms，该芯片可通过该引脚同步至200kHz至2MHz的外部时钟范围，内部时钟上升沿与外部时钟上升沿同步。EN同步逻辑高压应高于2V。 EN同步逻辑低电压应低于400mV。EN逻辑高脉冲宽度必须小于1.6μs。否则，内部时钟可能会再次导通高侧MOSFET。EN 逻辑低脉冲宽度必须小于 6μs，否则 MP2315 可能会 EN 关断。

欠压锁定 （UVLO）：

欠压锁定 （UVLO） 实施欠压锁定 （UVLO） 可防止芯片在电源电压不足的情况下工作。MP2315 UVLO 比较器用于监控内部稳压器 VCC 的输出电压。UVLO上升阈值为约3.9V，而其下降阈值始终为3.25V。

内部软起动：

内部软启动 软启动的实现是为了防止转换器输出电压在启动过程中过冲。当芯片启动时，内部电路产生一个软启动电压 （SS），从 0V 上升。软启动周期持续到软启动电容器上的电压超过基准电压 0.8V。此时，基准电压接管。软启动时间在内部设置为1.5ms左右。

过流保护：

当电感电流峰值超过设定的限流阈值时，MP2315 具有逐周期电流限制。同时，输出电压开始下降，直到 FB 低于欠压 （UV） 阈值，通常比基准电压低 50%。触发 UV 后，MP2315 将进入保护模式，定期重启器件。当输出对地短路时，这种保护模式特别有用。大大降低了平均短路电流，以缓解热问题并保护稳压器。MP2315 在消除过流情况后退出保护模式。

热关断：

实现热关断是为了防止芯片在极高温度下工作。当硅芯片温度高于150°C时，它会关闭整个芯片。当温度低于其下限阈值（通常为130°C）时，芯片将再次启用。

---

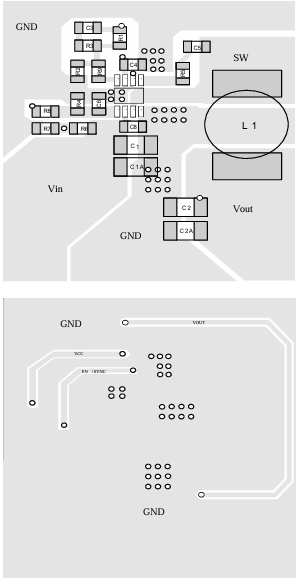

PCB布局实例：
