硬件

开发板上的液晶屏是2.0寸的IPS高清液晶屏，分辨率240*320，显示非常清晰。液晶屏驱动芯片ST7789，采用SPI通信方式与ESP32-C3连接。开发板上的触摸屏是电容触摸屏，用手指就可以触摸，支持双指触摸。触摸芯片型号是FT6336，使用I2C接口与ESP32-C3连接，I2C地址为0x38。

环境

esp-idf 5.3.1

lcd显示

spi总线初始化

#define PIN_NUM_MISO -1
#define PIN_NUM_MOSI 5
#define PIN_NUM_CLK 3

#define LCD_HOST  SPI2_HOST
#define EXAMPLE_LCD_H_RES 240

esp_err_t spi_bus_master_init(void)
{
    esp_err_t ret;
    spi_bus_config_t buscfg = {
        //spi总线使用的引脚
        .miso_io_num = PIN_NUM_MISO,
        .mosi_io_num = PIN_NUM_MOSI,
        .sclk_io_num = PIN_NUM_CLK,
        .quadwp_io_num = -1,
        .quadhd_io_num = -1,
        //在一次spi传输中最多传输80行像素
        .max_transfer_sz = EXAMPLE_LCD_H_RES * 80 * sizeof(uint16_t)
    };
    //使用dma的传输方式
    ret = spi_bus_initialize(LCD_HOST, &buscfg, SPI_DMA_CH_AUTO);
    return ret;
}

SPI总线分配LCD IO设备句柄

esp_err_t esp_spi_lcd_init_io(esp_lcd_panel_io_handle_t *io_handle)
{
    esp_lcd_panel_io_spi_config_t io_config = {
        .dc_gpio_num = LCD_PIN_NUM_LCD_DC, // 数据/命令选择引脚
        .cs_gpio_num = LCD_PIN_NUM_LCD_CS, // 片选引脚
        .pclk_hz = LCD_LCD_PIXEL_CLOCK_HZ, // 像素时钟频率
        .lcd_cmd_bits = LCD_LCD_CMD_BITS, // 命令位数
        .lcd_param_bits = LCD_LCD_PARAM_BITS, // 参数位数
        .spi_mode = 0,//spi模式CPOL, CPHA
        .trans_queue_depth = 10, // 传输队列深度
    };
    // 将 LCD 连接到 SPI 总线
    return esp_lcd_new_panel_io_spi((esp_lcd_spi_bus_handle_t)LCD_HOST, &io_config, io_handle);
}

安装LCD控制器驱动

配置参数调用 esp_lcd_new_panel_st7789() 来创建 LCD 面板的句柄，这个句柄后续会用于控制显示屏的显示内容。io_handle是上一步骤中获得的从spi总线分配的lcd io句柄。

esp_err_t esp_spi_lcd_panel_init(esp_lcd_panel_handle_t *panel_handle,const esp_lcd_panel_io_handle_t io_handle)
{
    esp_lcd_panel_dev_config_t panel_config = {
        .reset_gpio_num = LCD_PIN_NUM_RST,     // 复位引脚，设为-1表示不使用硬件复位
        .rgb_ele_order = LCD_RGB_ELEMENT_ORDER_RGB,  // RGB颜色元素的顺序
        .bits_per_pixel = 16,    // 每像素16位色深，即RGB565格式
    };
    // 为 ST7789 创建 LCD 面板句柄，并指定 SPI IO 设备句柄
    return esp_lcd_new_panel_st7789(io_handle, &panel_config, panel_handle);
}

LCD面板初始化

    /* 复位LCD面板 */
    ESP_LOGI(TAG,"esp lcd reset");
    ESP_ERROR_CHECK(esp_lcd_panel_reset(panel_handle));

    /* 初始化LCD面板 */
    ESP_LOGI(TAG,"esp lcd init");
    ESP_ERROR_CHECK(esp_lcd_panel_init(panel_handle));

    /* 打开LCD显示 */
    ESP_LOGI(TAG,"esp lcd display on");
    ESP_ERROR_CHECK(esp_lcd_panel_disp_on_off(panel_handle, true));

    /* 反转LCD颜色 */
    ESP_LOGI(TAG,"esp lcd invert color");
    ESP_ERROR_CHECK(esp_lcd_panel_invert_color(panel_handle, true));

    /* 初始化LCD背光 */
    ESP_LOGI(TAG,"esp lcd backlight init");
    ESP_ERROR_CHECK(esp_lcd_backlight_init());

    /* 打开LCD背光 */
    ESP_LOGI(TAG,"esp lcd backlight on");
    esp_lcd_backlight_on();

lcd触摸

下载FT5x06控制器组件。

idf.py add-dependency "espressif/esp_lcd_touch_ft5x06^1.0.4"

由于使用的是idf5.3.1，有些api不适用，需要对FT5x06控制器组件代码进行修改。

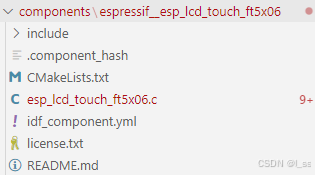

        managed_components中的代码，需要先把managed_components中的组件放到自己的components中才可以修改，否则你改了之后，一编译，就会恢复原来的样子，就白改了。所以我们先在spi_lcd_touch文件夹中新建一个文件，命名为components。

        然后把managed_components文件夹中的espressif__esp_lcd_touch_ft5x06文件夹剪切到components文件夹中。注意，是剪切，不是复制。

修改组件

FTx06创建i2c设备句柄

这里使用i2c_master的方式进行i2c通信。

//添加部分
const i2c_device_config_t i2c_dev_ft5x06_config = {
    .dev_addr_length = I2C_ADDR_BIT_LEN_7,
    .device_address = 0x38,
    .scl_speed_hz = 10000,
};
static i2c_master_dev_handle_t i2c_ft5x06_dev;
//添加部分

//传入参数多了i2c_master_bus_handle_t
esp_err_t esp_lcd_touch_new_i2c_ft5x06(const esp_lcd_panel_io_handle_t io, const esp_lcd_touch_config_t *config, esp_lcd_touch_handle_t *out_touch,i2c_master_bus_handle_t bus_handle)
{
    esp_err_t ret = ESP_OK;

    assert(config != NULL);
    assert(out_touch != NULL);

    //添加部分
    ESP_LOGI(TAG,"add ft5x06 to  i2c bus");
    i2c_master_bus_add_device(bus_handle, &i2c_dev_ft5x06_config, &i2c_ft5x06_dev);
    //添加部分

修改触摸读写函数


/**
 * @brief 通过I2C写入数据到FT5x06触摸芯片
 * @param tp 触摸屏句柄
 * @param reg 寄存器地址
 * @param data 要写入的数据
 * @return esp_err_t 错误码
 */
static esp_err_t touch_ft5x06_i2c_write(esp_lcd_touch_handle_t tp, uint8_t reg, uint8_t data)
{
    assert(tp != NULL);

    // *INDENT-OFF*
    /* 写入数据 */
    uint8_t write_buf[2] = {reg, data};
    return i2c_master_transmit(i2c_ft5x06_dev, write_buf, sizeof(write_buf), -1);
    // *INDENT-ON*
}

/**
 * @brief 通过I2C从FT5x06触摸芯片读取数据
 * @param tp 触摸屏句柄
 * @param reg 寄存器地址
 * @param data 数据缓冲区指针
 * @param len 要读取的数据长度
 * @return esp_err_t 错误码
 */
static esp_err_t touch_ft5x06_i2c_read(esp_lcd_touch_handle_t tp, uint8_t reg, uint8_t *data, uint8_t len)
{
    assert(tp != NULL);
    assert(data != NULL);
    return i2c_master_transmit_receive(i2c_ft5x06_dev,&reg,1,data,len,-1);

}

使用示例

在官方esp_lcd_touch_ft5x06组件中有使用的示例。

i2c_master初始化

#define SCL_IO_PIN GPIO_NUM_1
#define SDA_IO_PIN GPIO_NUM_0
#define PORT_NUMBER -1  //-1 meansauto detect port number

/**
 * @brief 初始化I2C主机总线
 * @param bus_handle I2C总线句柄指针
 * @return esp_err_t 错误码
 */
esp_err_t i2c_master_init(i2c_master_bus_handle_t* bus_handle){
    /* I2C总线配置 */
    i2c_master_bus_config_t i2c_bus_config = {
        .clk_source = I2C_CLK_SRC_DEFAULT,      // 使用默认时钟源
        .i2c_port = PORT_NUMBER,                // I2C端口号
        .scl_io_num = SCL_IO_PIN,              // SCL引脚
        .sda_io_num = SDA_IO_PIN,              // SDA引脚
        .glitch_ignore_cnt = 7,                 // 忽略毛刺计数
        .flags.enable_internal_pullup = true,   // 使能内部上拉
    };

    /* 创建新的I2C主机总线 */
    ESP_ERROR_CHECK(i2c_new_master_bus(&i2c_bus_config, bus_handle));
    return ESP_OK;
}

触摸配置

    /* 配置触摸屏参数 */
    esp_lcd_touch_config_t tp_cfg = {
        .x_max = 320,                    /* X轴最大分辨率 */
        .y_max = 240,                    /* Y轴最大分辨率 */
        .rst_gpio_num = -1,              /* 复位引脚,不使用 */
        .int_gpio_num = -1,              /* 中断引脚,不使用 */
        .levels = {
            .reset = 0,                  /* 复位电平 */
            .interrupt = 0,              /* 中断电平 */
        },
        .flags = {
            .swap_xy = 0,                /* 是否交换XY轴 */
            .mirror_x = 0,               /* 是否镜像X轴 */
            .mirror_y = 0,               /* 是否镜像Y轴 */
        },
    };

    /* 创建触摸屏句柄并初始化FT5x06触摸芯片 */
    esp_lcd_touch_handle_t tp;
    //esp_lcd_panel_io_handle_t io_handle;
    esp_lcd_touch_new_i2c_ft5x06(io_handle, &tp_cfg, &tp,i2c_master_handle);

lvgl移植

选择组件

idf.py add-dependency "espressif/esp_lvgl_port^1.4.0"

参考官方示例：

/* 显示屏宽度 */
#define DISP_WIDTH 240
/* 显示屏高度 */
#define DISP_HEIGHT 320
/* LVGL显示设备句柄 */
static lv_disp_t * disp_handle;

/**
 * @brief 初始化LVGL端口
 * @param io_handle LCD面板IO句柄
 * @param panel_handle LCD面板句柄
 * @param _disp_handle LVGL显示设备句柄指针
 * @return esp_err_t 错误码
 */
esp_err_t u_esp_lvgl_port_init(esp_lcd_panel_io_handle_t io_handle,esp_lcd_panel_handle_t panel_handle,lv_disp_t **_disp_handle)
{
    /* 使用默认配置初始化LVGL */
    const lvgl_port_cfg_t lvgl_cfg = ESP_LVGL_PORT_INIT_CONFIG();
    esp_err_t err = lvgl_port_init(&lvgl_cfg);
    if (err != ESP_OK) {
        return err;
    }

    /* 配置LVGL显示设备参数 */
    const lvgl_port_display_cfg_t disp_cfg = {
        .io_handle = io_handle,              /* LCD面板IO句柄 */
        .panel_handle = panel_handle,        /* LCD面板句柄 */
        .buffer_size = 320*sizeof(uint16_t)*14*2, /* 显示缓冲区大小 */
        .double_buffer = true,               /* 使用双缓冲 */
        .hres = DISP_WIDTH,                 /* 水平分辨率 */
        .vres = DISP_HEIGHT,                /* 垂直分辨率 */
        .monochrome = false,                /* 非单色显示 */
        //.color_format = LV_COLOR_FORMAT_RGB565, /* RGB565颜色格式 */
        .rotation = {
            .swap_xy = false,               /* 不交换XY轴 */
            .mirror_x = false,              /* 不镜像X轴 */
            .mirror_y = false,              /* 不镜像Y轴 */
        },
        .flags = {
            .buff_dma = true,              /* 使用DMA传输显示缓冲 */
            //.swap_bytes = false,         /* 不交换字节序 */
        }
    };
    /* 添加显示设备并获取句柄 */
    disp_handle = lvgl_port_add_disp(&disp_cfg);
    *_disp_handle = disp_handle;
    return ESP_OK;
}

main函数中执行：

    lv_disp_t *disp_handle;
    ESP_ERROR_CHECK(u_esp_lvgl_port_init(io_handle,panel_handle,&disp_handle));

lvgl触摸输入配置

    /* 配置LVGL触摸设备参数 */
    const lvgl_port_touch_cfg_t touch_cfg = {
        .disp = disp_handle,  /* LVGL显示设备句柄 */
        .handle = tp,         /* 触摸屏句柄 */
    };
    /* 添加触摸设备并获取句柄 */
    lv_indev_t* touch_handle = lvgl_port_add_touch(&touch_cfg);
