STM32F103C8T6 HAL库串口重定向

前言:

        这里仅用做个人记录,实现USART1串口通信,并通过printf重定向输出“串口打印测试”

正文开始:

        首先在STM32CubeMX上对串口进行配置,其实方法也非常简单。

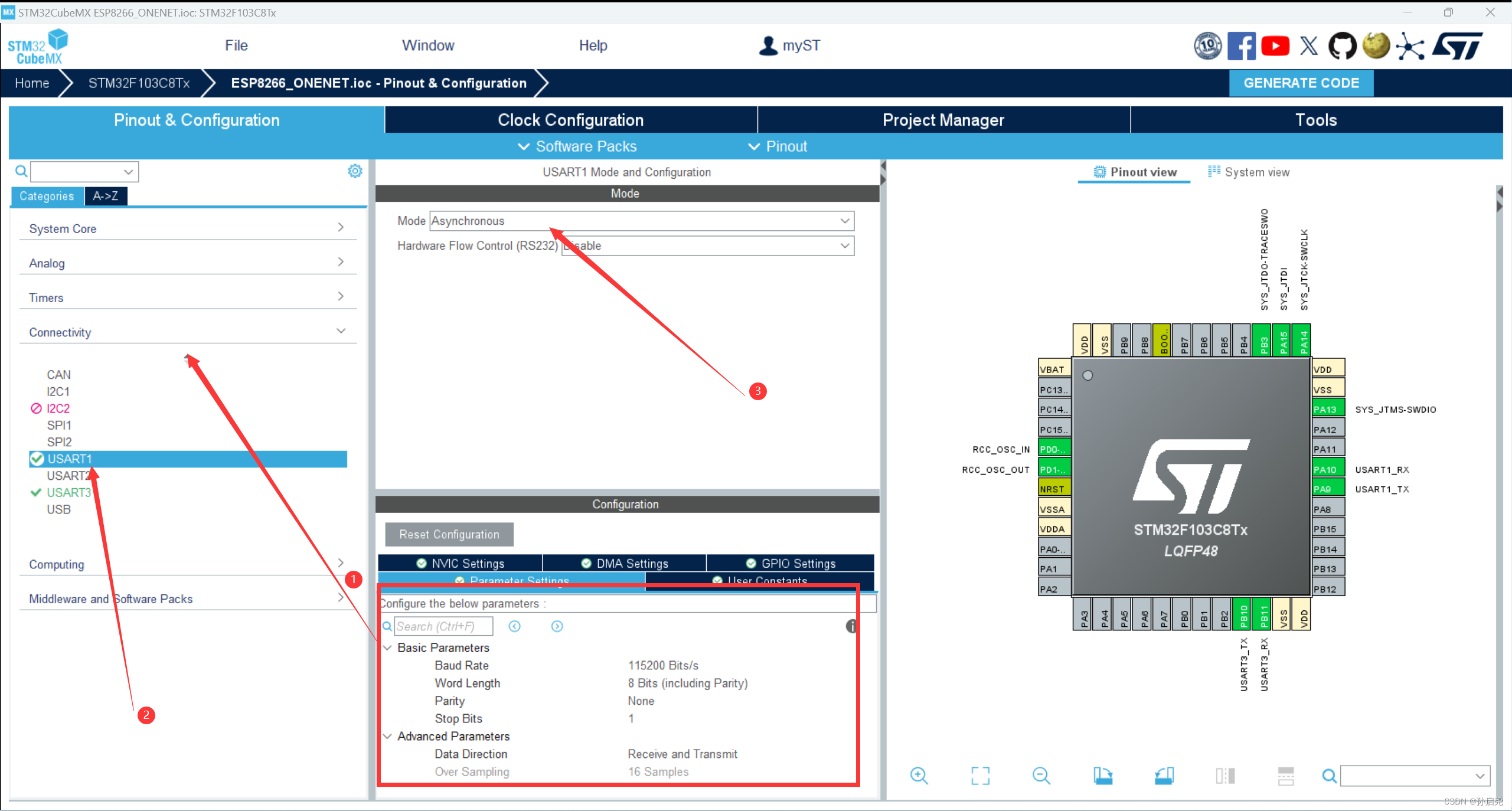

        按照箭头顺序,先点击Connectivity找到USART1,然后将工作方式配置为Asynchronous(异步方式),配置默认即可,如果需要修改波特率,可以自行修改。

        之后直接生成代码即可。

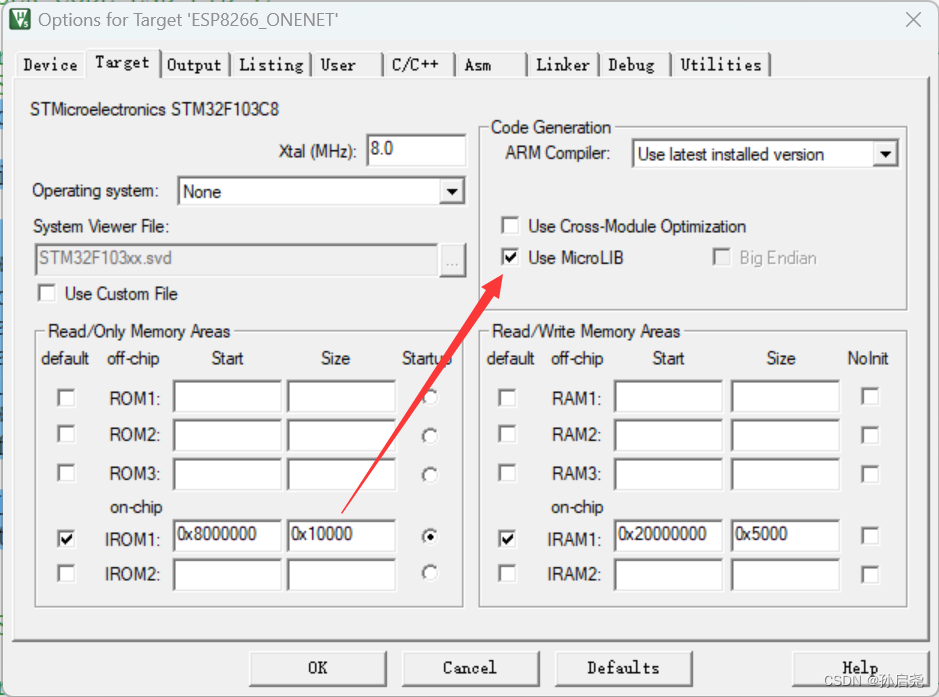

        在生成的代码中,我们先在魔法棒这里点击Use MicroLIB,否则会导致无法导入stdio.h文件

         接下来,我们只需要将代码复制到自己的程序中即可。

#include "stdio.h"




struct __FILE
{
    int a;
};
FILE __stdout;
/*****************************************************
*function: 写字符文件函数
*param1: 输出的字符
*param2: 文件指针
*return: 输出字符的 ASCII 码
******************************************************/
int fputc(int ch, FILE *f)
{
	HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 10);
	return ch;
}

        在while循环测试一下



        然后将USB转TTL连接到我们的STM32F103C8T6单片机,打开我们的串口助手,就可以看到我们的代码已经实现最终的效果了。
