【原理图专题】OrCAD Cpture Annotate窗口各项目含义

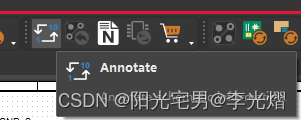

        在绘制原理图时，如器件有重复位号、器件位号过大等都需要重新标号。使用Tool->Annotate打开Annotate注释对话框。

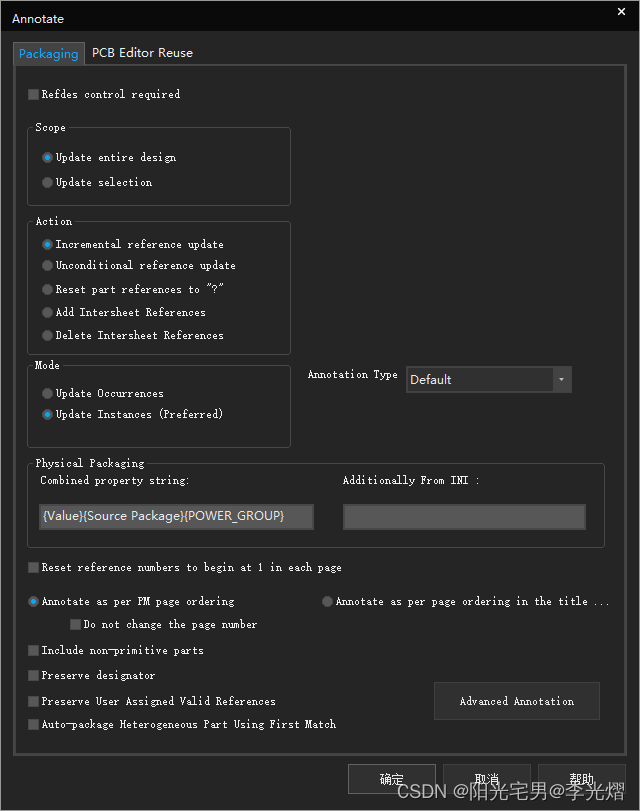

         注释Annotate对话框中各条都是什么含义呢？

窗口释意：

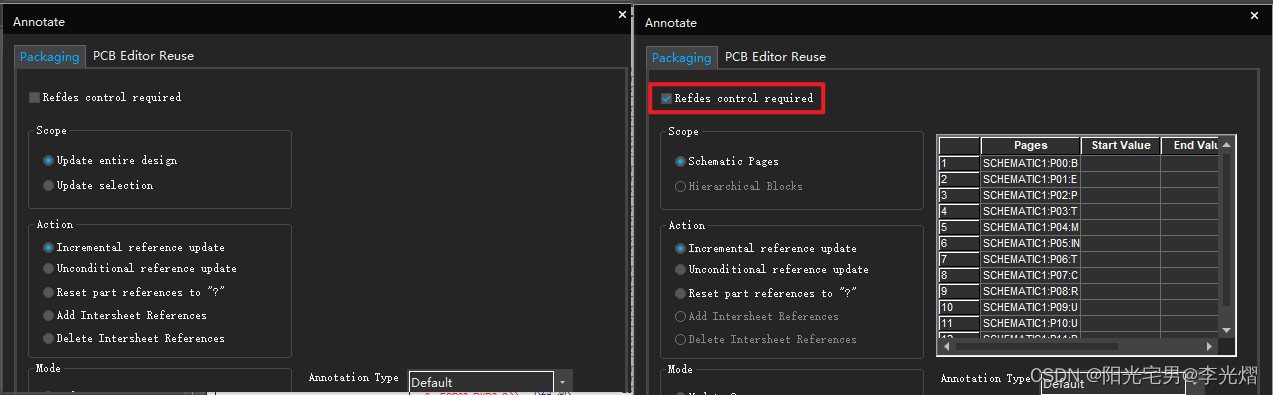

        Refdes control required：设定零件序号范围。选择复选框，可以设定原理图页面元件开始和结束位号范围。
