首先点击魔术棒电机DEBUG选项,然后勾选上下图 use Simulator选项
然后点击下图选中按钮进入调试状态

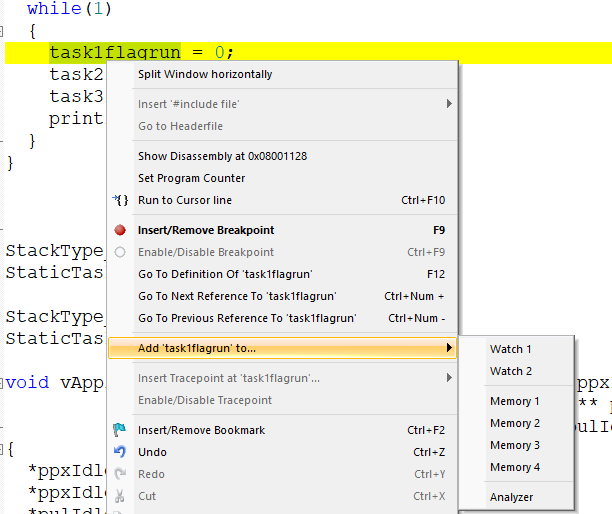

重点来了,如果要看定义的变量的变化,一定要把断点打到main函数开头,然后运行到断点处,这个时候再点击右键变量加入到逻辑分析仪中

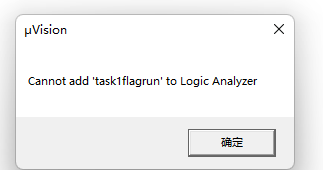

如果一进debug程序没运行就把变量加入到逻辑分析仪中会遇到下面这种情况,因为定义的变量程序要走过去才能识别记录,
所以我们把断点打到main函数开头,运行到断点,再加就会加进去

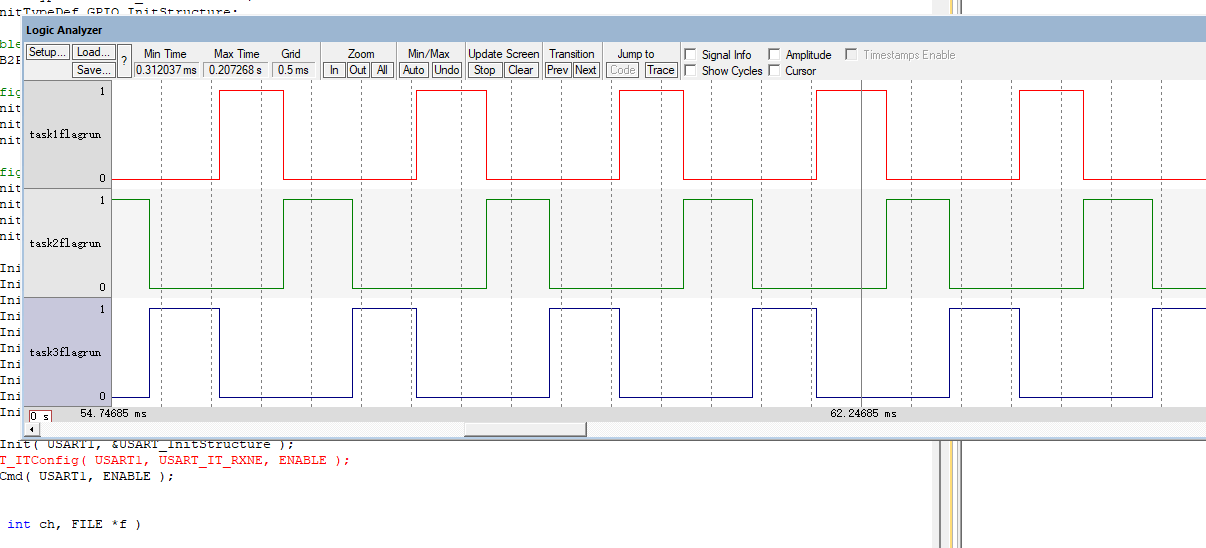

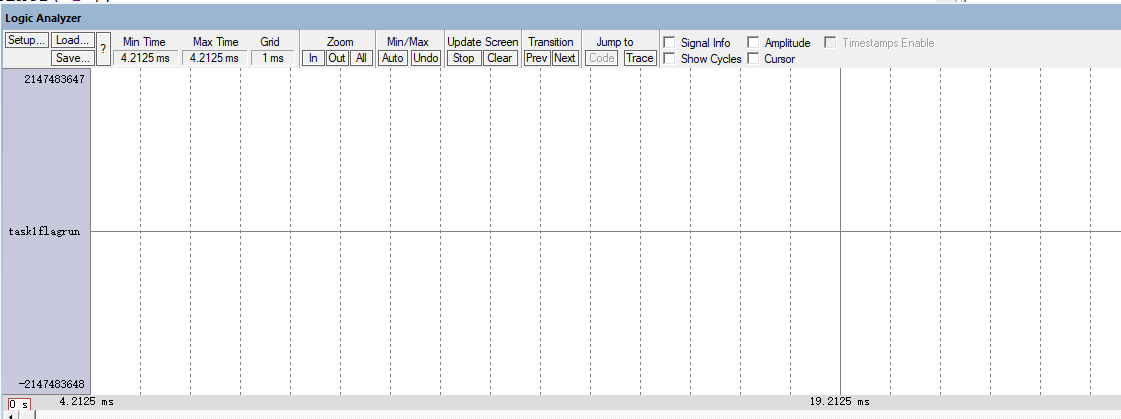

然后右键点击变量,设置为位,然后运行就可以看波形
