针对某OEM在ECU诊断Coding和Flash过程中存在的问题，如效率低下、人力依赖性强等，北汇信息提出了一种基于CANoe-CAPL脚本的解决方案。该方案通过简化操作流程、提供实时监控及自动解析等功能，大幅提升了诊断效率。

某OEM诊断Coding和Flash面临的现状

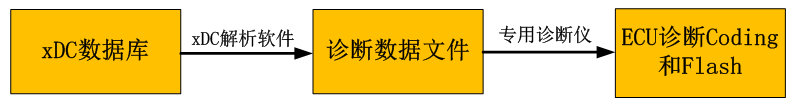

目前，某OEM是通过xDC解析软件，从xDC数据库中导出该ECU需要诊断Coding和Flash的数据文件。然后操作诊断仪，手动方式将数据逐条写入ECU中，从而实现ECU的诊断Coding和Flash。

在这里插入图片描述

在通过诊断仪进行诊断Coding和Flash过程中，由于每次操作只能写入一组数据，故随着写入数据块的增多，工作量以及花费的时间将成倍增加。据统计，针对BCM而言，进行一次完整的诊断Coding和Flash，手动操作需要20分钟左右。并且在诊断过程中需要通过读诊断报文方式，人工分析诊断Coding和Flash结果，不便于使用者对整个诊断过程的分析。

另外，目前该OEM受限于只能通过特有的诊断仪进行ECU诊断Coding和Flash。所以如何提高诊断Coding和Flash效率，降低人力的依赖性和时间的占有，以及降低对现有工具的依赖程度和提高二次开发能力，已成为该OEM面临的问题。

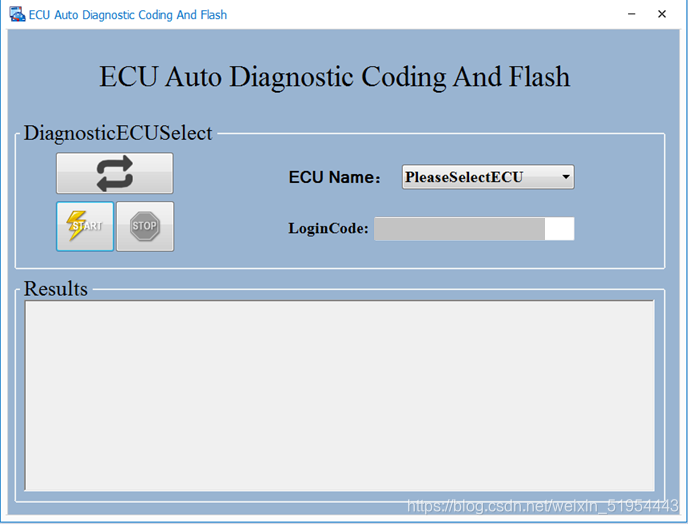

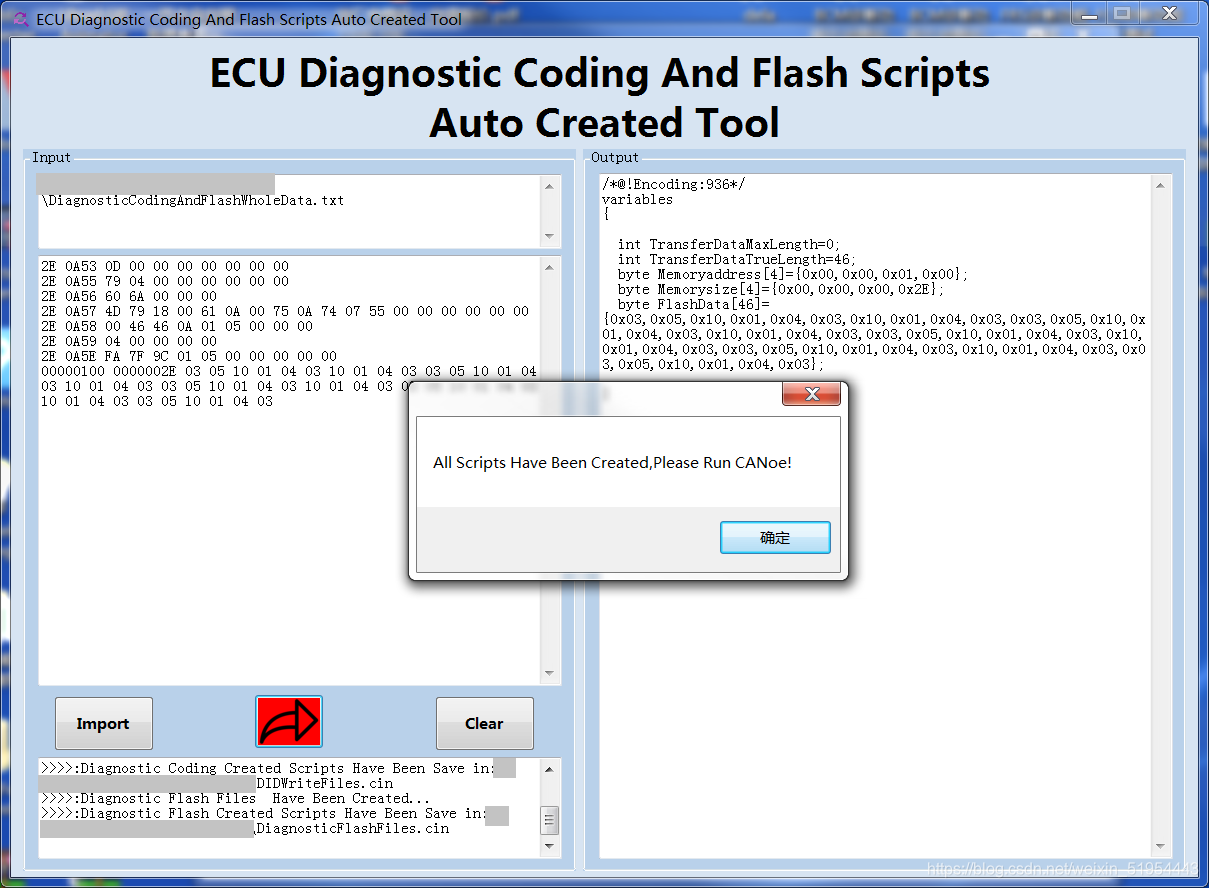

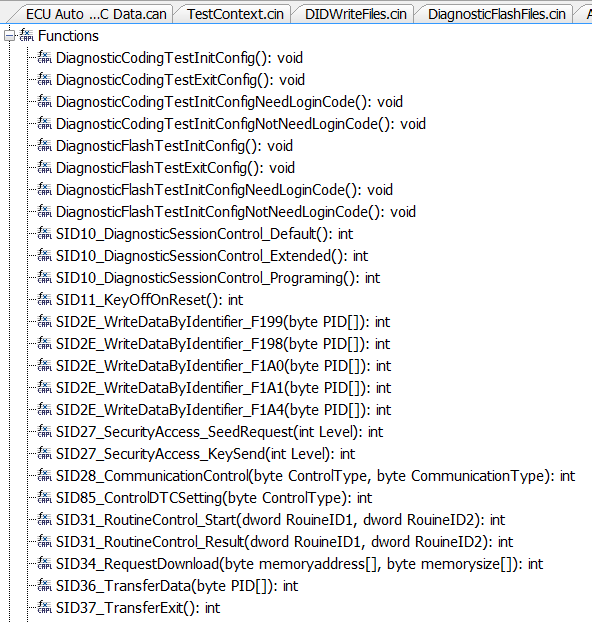

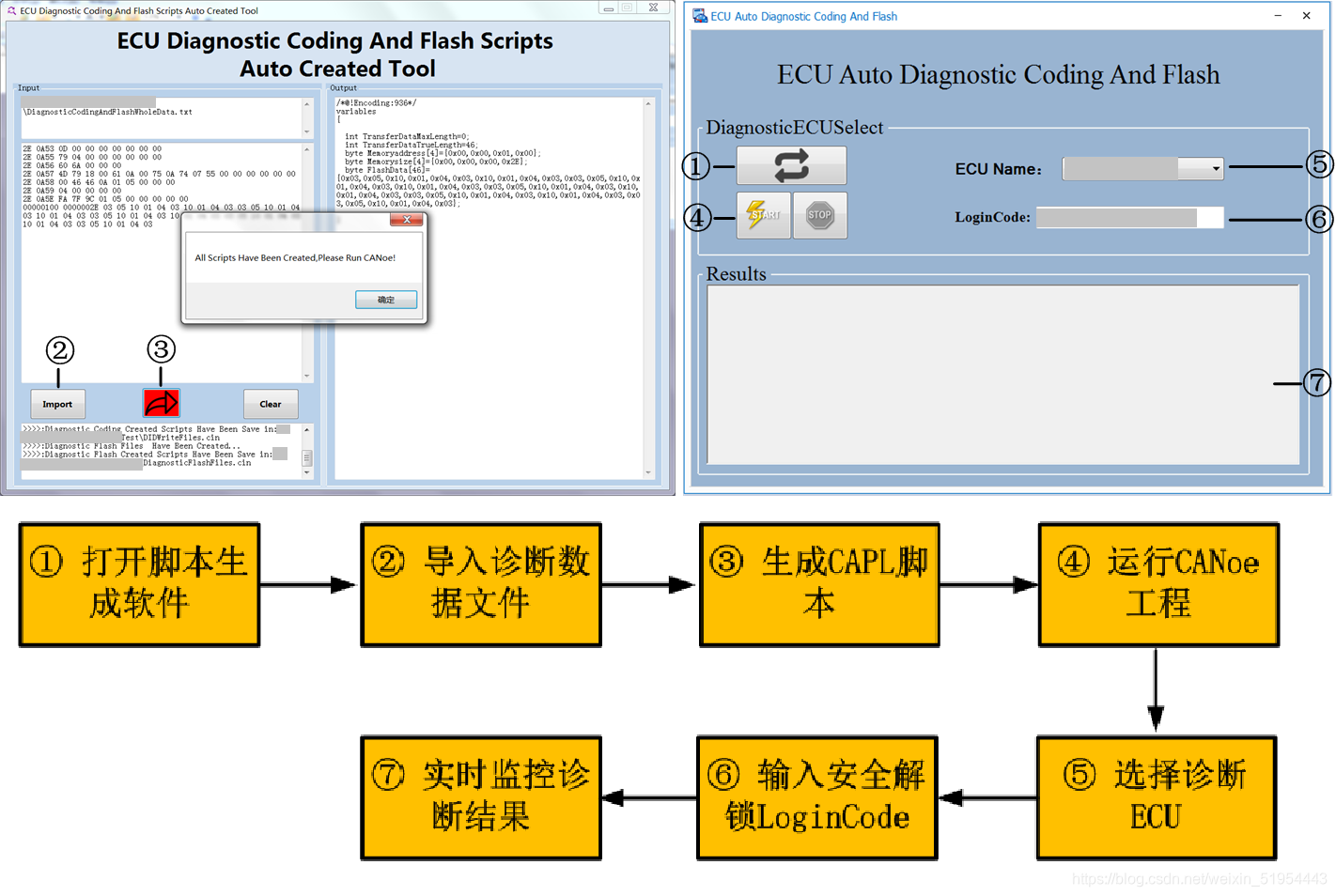

北汇信息通过分析该OEM提供的诊断协议、刷写流程以及诊断数据库信息，充分利用CANoe-CAPL脚本的强大功能，并结合代码自动生成思想和现有自行构建的诊断CAPL脚本库，简化操作流程，方便二次开发，并实时监控诊断流程和自动解析诊断结果，为客户提供专业、高效、可扩展的诊断Coding和Flash方案。
